SCREAMIN' EAGLE PRO BIG BORE STAGE 2-SET VOOR EFI-MODELLEN
J053582011-07-14
ALGEMEEN
Setnummers
29893-07B, 29894-07B
Modellen
Past op Twin Cam-modellen van 2007 en later.
Vereiste aanvullende onderdelen
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
MEDEDELING
De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
Voor optimale prestaties wordt de aanschaf van een Luchtfilterset voor hoge prestaties, zoals een Screamin' Eagle® Hoge flow luchtfilterset of Heavy Breather-luchtfilterset ten zeerste aangeraden.
Setinhoud
Zie Afbeelding 2 , Tabel 1 , Afbeelding 3 en Tabel 2.
INSTALLEREN
WAARSCHUWING
Om te voorkomen dat de motorfiets per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, dient u voordat u verder gaat de accukabels (de minkabel (-) eerst) los te koppelen. (00307a)
WAARSCHUWING
Koppel eerst de minkabel (-) van de accu los. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00049a)
WAARSCHUWING
Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
De montage van deze set is onderverdeeld in vijf stappen:
  1. Ombouw Big Bore-cilinder en -zuiger
  2. High Performance-nokkenassen
  3. High Performance-diafragmaveer koppeling
  4. ECM kalibreren
  5. Uitlaat
OPMERKING
Deze Big-Bore Stage 2-set is uitsluitend bedoeld voor High Performance-toepassingen. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
Het luchtfilter in deze sets is uitsluitend bedoeld voor gebruik in combinatie met deze sets.
MEDEDELING
Bij koppakkingen uit de Big Bore-set hoeven geen standaard (OE) O-ringen worden gebruikt. O-ringen. Plaats de twee O-ringen uit de set niet op de bovenste paspennen van de cilinder omdat dit ernstige motorschade tot gevolg kan hebben. (00484d)
1. Ombouw Big Bore-cilinder en -zuiger
OPMERKING
Voor de montage van deze set moeten de cilinderkoppen, cilinders en zuigers worden verwijderd. Raadpleeg deel 3, MOTOR: MOTORFIETS VOOR ONDERHOUD DEMONTEREN en CILINDERKOP EN CILINDER REVISEREN in de desbetreffende servicehandleiding voor instructies.
2. High Performance-nokkenassen
OPMERKING
Het monteren van deze set vereist het verwijderen en aanbrengen van de nokkenassteunplaat. Raadpleeg deel 3, MOTOR: CARTER nokkenassteunplaat, verwijderen en demonteren/monteren (nokkenas, nokkenaslagers) in de desbetreffende servicehandleiding voor instructies.
De afstand zuiger tot klep meten
Controleer de afstand tussen zuiger en kleppen na montage van niet-standaard nokkenassen.
  1. Breng een 3 mm (1/8 in) dikke laag klei op de zuigerbodems aan, daar waar de kleppen bij de zuigers komen.
  2. Raadpleeg de desbetreffende servicehandleiding, monteer de cilinderkoppen en het kleppenmechanisme en zet de cilindertapeinden met het voorgeschreven aanhaalmoment vast.
  3. Draai de krukas twee volledige omwentelingen met de hand rond.
  4. Verwijder de koppen en meet de kleilaag op het dunste punt.
OPMERKING
De kleilaag moet op het dunste punt ten minste 2,03 mm (0,080 in) dik zijn. Wanneer deze laag niet de minimale dikte heeft, moet de diepte van de uitsparingen voor de kleppen worden vergroot. De diepte van de uitsparingen mag niet groter zijn dan 3,43 mm (0,135 in).
De klep-tot-klepspeling meten
OPMERKING
Wacht tien minuten voordat u de motor draait nadat de klepstoterstangen zijn gemonteerd. Hierdoor kunnen de stoters leeglopen en wordt het verbuigen van klepstoterstangen of kleppen voorkomen.
1. Draai de motor zo, dat beide kleppen van de voorste cilinder gedeeltelijk zijn geopend. Schijn met een lamp door de uitlaatpoort en kijk door het bougiegat naar de kleppen. Draai zo nodig de motor tot de in- en uitlaatklep op tuimelen staan, waar beide kleppen evenveel van hun zetels zijn gelicht.
OPMERKING
Zie Afbeelding 1. Wanneer het na de inspectie noodzakelijk is de in- en uitlaatkleppen te slijpen om een afstand van 1,016 mm (0,040 in) tussen de twee klepkoppen te verkrijgen, moeten de volgende marges (3) worden gemeten: 0,787 mm (0,031 in) minimale marge voor uitlaatkleppen en minimale marge voor inlaatkleppen 0,381 mm (0,015 in).
11,016 mm (0,040 in) ronde voelermaat
2Hoek van 45 graden
3Klepafstand
Afbeelding 1. Klepschotels slijpen
2. Tussen de twee klepkoppen moet een afstand van 1,016 mm (0,040 in) bestaan. Gebruik een 1,016 mm (0,040 in) ronde voelermaat (1) om dit te meten. Slijp de randen van de in- en uitlaatkleppen onder een hoek van 45 graden (2) om deze afstand te bewerkstelligen.
3. Herhaal stap 1 en 2 voor de achterste cilinder.
Nieuwe zuigers, cilinders en cilinderkoppen monteren
  1. Montage – Raadpleeg het hoofdstuk MOTOR in de servicehandleiding voor het installeren van zuigers, cilinders en cilinderkoppen.
3. High Performance-diafragmaveer koppeling
  1. Demontage – Raadpleeg het hoofdstuk AANDRIJVING in de desbetreffende servicehandleiding om de primaire kettingkast, ketting, diafragmaveerhouder en diafragmaveer te verwijderen.
  2. Montage – Raadpleeg het hoofdstuk AANDRIJVING in de desbetreffende servicehandleiding om de primaire kettingkast, ketting, diafragmaveerklem en diafragmaveer aan te brengen.
4. ECM kalibreren
Laat de dealer de ECM opnieuw kalibreren voordat u de motor start.
5. Uitlaat
Raadpleeg zo nodig de desbetreffende servicehandleiding voor de montageprocedure van de uitlaat.
WAARSCHUWING
Sluit eerst de pluskabel (+) van de accu aan. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00068a)
  1. Sluit de accukabels aan, de pluskabel (+) eerst.
  2. Raadpleeg de servicehandleiding en volg de instructies voor het bevestigen van het zadel.
SERVICEONDERDELEN
Afbeelding 2. Serviceonderdelen: Screamin' Eagle Big Bore EFI Stage 2-sets
Tabel 1. Serviceonderdelen: Screamin' Eagle Big-Bore EFI Stage 2-set
Item
Beschrijving (aantal)
Onderdeelnummer
1
O-ring, middelste afdekking klepstoterstang (4)
11132
2
O-ring, onderste afdekking klepstoterstang (4)
11145
3
O-ring, cilindervoet (2)
11256
4
O-ring, paspen cilinderkop (2)
11273
5
O-ring, bovenste afdekking klepstoterstang (4)
11293
6
Set, 1690 cilinder, zwart (2)
16547-99A
Set, 1690 cilinder, zilver (2)
16548-99A
7
Set, cilinderkoppakking (2)
16787-99A
8
Borgdraad, zuigerpen (4)
22097-99
9
Set, zuiger, 1690 standaard (2)
21966-07
10
Pen, zuiger (2)
22132-99
11
Set zuigerveren, zuiger, 1690 standaard (2)
21918-99
12
Pakking, bovenzijde tuimelaardeksel (2)
17386-99A
13
Carterontluchting (2)
17025-03A
14
Ontluchtingsbout (4)
4400
15
Keerschot (2)
26500002
16
O-ring, tuimelaararmsteun (2)
11270
17
Pakking, kleppenhuisdeksel
16719-99B
Set, uitlaatpakking (niet afgebeeld)
17048-98
Pakking, inlaatspruitstuk (niet afgebeeld) (2)
26995-86B
Diafragmaveer koppeling, high performance (niet afgebeeld)
37951-98
Loctite 262, rood, 0,5 mL tube (niet afgebeeld)
94673-99
Sticker, EO (niet afgebeeld) (alleen Street Legal-sets)
32874-07

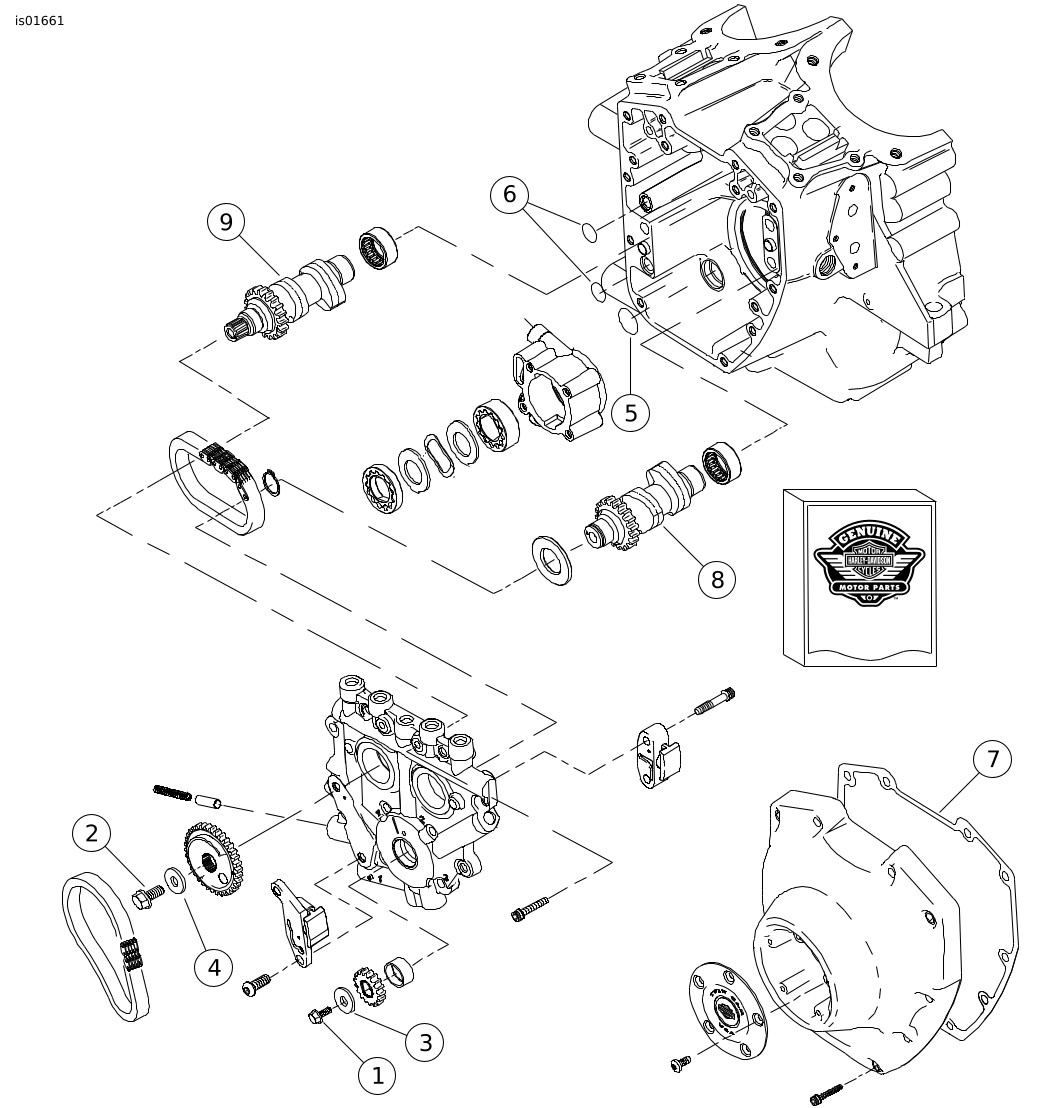

Afbeelding 3. Serviceonderdelen: Screamin' Big-Bore EFI Stage 2-set
Tabel 2. Serviceonderdelen: Screamin' Eagle Big-Bore EFI Stage 2-set
Item
Beschrijving (aantal)
Onderdeelnummer
1
Dopbout, geflensd (krukas)
898A
2
Dopbout, geflensd (nokkenas)
996
3
Onderlegring (krukas)
6278A
4
Onderlegring (nokkenas)
6294
5
O-ring, tussen oliepomp en nokkenasplaat
11286
6
O-ring, tussen nokkenasplaat en carter (2)
11301
7
Pakking, nokkenaskap
25244-99A
8
Nokkenas, voor, SE255
25417-07
9
Nokkenas, achter, SE255
25427-07
