EFIモデル用SCREAMIN' EAGLE PROビッグボアステージ2キット
J053582011-07-14
概要
キット番号
29893-07B、29894-07B
適合モデル
2007年以降のTwin Camモデルに適合します。
装着に必要となる追加部品
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取付要領書はサービスマニュアルの記載情報の参照を必要としています。このキットを取り付ける際は、お持ちのバイクのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン正規販売網店でお買い求めいただけます。
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
性能を最大にするには、Screamin' Eagle®ハイフローエアクリーナーキットやヘビーブリーザーエアクリーナーキットなどの高性能エアクリーナーキットを別個に購入することを強くお勧めします。
取り付け
警告誤って車両が始動すると、死亡事故や重傷事故を引き起こすおそれがあるため、バッテリーケーブル(マイナス(-)ケーブルが先)を外してから作業を開始してください。 (00307a)
警告マイナス(-)バッテリーケーブルを先に取り外します。 マイナス(-)ケーブルを接続した状態でプラス(+)ケーブルがアースに接触すると、火花が発生してバッテリーが爆発し、死亡や重傷を負う原因になることがあります。 (00049a)
警告フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
このキットは、次の5つのステップで取り付けます。
- ビッグボアシリンダーおよびピストンのコンバージョン
- 高性能カムシャフト
- 高性能クラッチダイアフラムスプリング
- ECMのキャリブレーション
- エキゾースト
注記
このビッグボアステージ2キットは、高性能アプリケーションのみ対象にしています。エンジン関連性能向上パーツは、経験豊富なライダーを対象にしています。
これらのキットに付属するエアクリーナーは、これらのキットでのみ使用できるよう設計されています。
ご注意
ビッグボアキットに付属するヘッドガスケットがある場合、標準装備(OE) Oリングは必要ありません。 トップシリンダーのノックピンにこのキットのOリング2個を取り付けないでください。エンジンに重大な損害が発生する場合があります。 (00484d)
1ビッグボアシリンダーおよびピストンのコンバージョン
注記
このキットを取り付けるには、シリンダーヘッド、シリンダー、およびピストンを取り外す必要があります。詳細については、該当するサービスマニュアルのセクション3、「エンジン:「点検整備のための車両の解体」および「トップエンドオーバーホール」を参照してください。
2.高性能カムシャフト
注記
このキットの取り付けには、カムサポートプレートの取り外しと再取り付けが必要です。詳細については、該当するサービスマニュアルのセクション3、「エンジン:「ボトムエンド、カムサポートプレート、取り外しおよび分解/組み立て(カムシャフト、カムシャフトベアリング)」を参照してください。
ピストンとバルブ間のクリアランスの測定
非標準のカムの取り付け後、ピストンとバルブ間のクリアランスを確認します。
- ピストンクラウンにバルブが接触する部分に3 mm (1/8インチ)の層の粘土を乗せます。
- 該当するサービスマニュアルを参照し、ヘッドとバルブトレインを組み立て、シリンダースタッドを指定されたトルクで締め付けます。
- 手動でエンジンを起動し、完全に2回転させます。
- ヘッドを取り外し一番薄いところでクレーを測定します。
注記
クレーは一番薄いところで2.03 mm (0.080インチ)になるようにしてください。測定値が最低限の厚さを満たさない場合、バルブノッチの深さを増やす必要があります。ノッチの深さは3.43 mm (0.135インチ)を超えてはいけません。
バルブとバルブの間のクリアランスの測定
注記
プッシュロッドを取り付けた後、エンジンを回す前に10分間待ちます。そうすることで、タペットからオイルが押し出され、プッシュロッドやバルブの曲げを予防できます。
| 1. | エンジンを回転させ、フロントシリンダーの両方のバルブが部分的に開くようにします。エキゾーストポートを通してライトを当て、スパークプラグの穴から覗いてバルブを確認します。必要に応じて、エキゾーストおよびインテークバルブヘッドが交差する箇所(両方のバルブが同等の量だけ着座位置から離れる)までエンジンを回転させます。 注記 「図1」を参照してください。2つのバルブヘッドの間のクリアランスの規定値1.016 mm (0.040インチ)を満たすため、点検後、インテークおよびエキゾーストバルブを研磨する必要がある場合は、マージン(3)を次のように測定します。最小マージンはエキゾーストバルブで0.787 mm (0.031インチ)、インテークバルブで0.381 mm (0.015インチ)です。 |
図1。 面取りバルブヘッド | ||||||
| 2. | 2つのバルブヘッドの間には、1.016 mm (0.040インチ)のクリアランスが必要です。0.040インチのワイヤーゲージ(1)を使って測定します。クリアランスを調整するには、インテークおよびエキゾーストバルブの端を(2)に示す様に45度の角度で研磨します。 | |||||||
| 3. | リアシリンダーでも、ステップ1と2を繰り返します。 |
新しいピストン、シリンダー、シリンダーヘッドの取り付け
- アッセンブリー - ピストン、シリンダーおよびシリンダーヘッドの取り付けについては、該当するサービスマニュアルのエンジンのセクションを参照してください。
3.高性能クラッチダイアフラムスプリング
- 分解 - プライマリーチェーンケース、チェーン、ダイヤフラムスプリングリテーナー、およびダイヤフラムスプリングを取り外す際は、該当するサービスマニュアルの「ドライブ」セクションを参照してください。
- アッセンブリー - ダイヤフラムスプリングリテーナー、ダイヤフラムスプリング、チェーン、およびプライマリーチェーンケースの取り付けについては、該当するサービスマニュアルの「ドライブ」セクションを参照してください。
4.ECMのキャリブレーション
車両を始動させる前にディーラーでECMの再調整を受けてください。
5.エキゾースト
エキゾーストの取り付け手順については、必要に応じて該当するサービスマニュアルを参照してください。
警告プラス(+)側のバッテリーケーブルを先に接続します。 マイナス(-)ケーブルを接続した状態でプラス(+)ケーブルがアースに接触すると、火花が発生してバッテリーが爆発し、死亡や重傷を負う原因になることがあります。 (00068a)
- プラス(+)ケーブルから先にバッテリーケーブルを接続します。
- サービスマニュアルを参照し、シートの取り付け方の説明に従ってください。
交換用パーツ

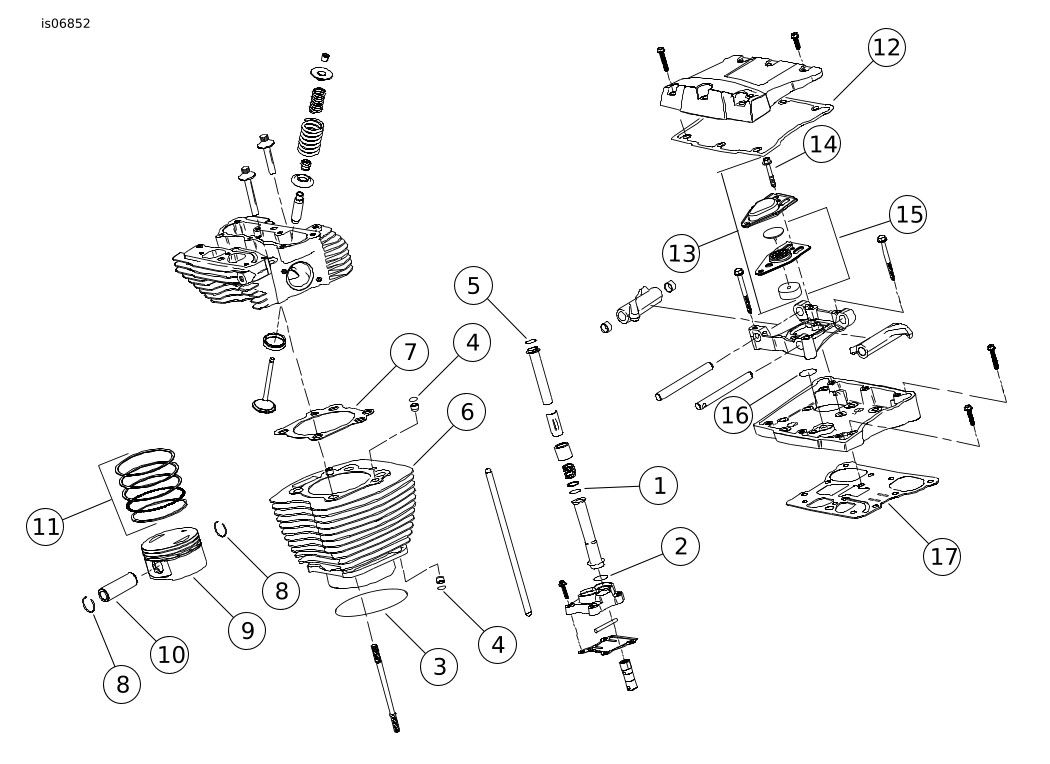

図2。 交換用パーツ: Screamin' EagleビッグボアEFIステージ2キット
表1。 交換用パーツ: Screamin' EagleビッグボアEFIステージ2キット
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | Oリング、ミドルプッシュロッドカバー(4) | 11132 |
2 | Oリング、ロアプッシュロッドカバー(4) | 11145 |
3 | Oリング、シリンダースピゴット(2) | 11256 |
4 | Oリング、シリンダーデッキリングだぼ(2) | 11273 |
5 | Oリング、アッパープッシュロッドカバー(4) | 11293 |
6 | アッセンブリー、1690シリンダー、黒(2) | 16547-99A |
アッセンブリー、1690シリンダー、シルバー(2) | 16548-99A | |
7 | キット、ヘッドガスケット(2) | 16787-99A |
8 | ロックワイヤー、ピストンピン(4) | 22097-99 |
9 | キット、ピストン、1690スタンダード(2) | 部品番号21966-07 |
10 | ピン、ピストン(2) | 22132-99 |
11 | リングセット、ピストン、1690スタンダード(2) | 21918-99 |
12 | ガスケット、ロッカーカバートップ(2) | 17386-99A |
13 | ブリーザーアッセンブリー(2) | 17025-03A |
14 | ブリーザーボルト(4) | 4400 |
15 | バフルアッセンブリー(2) | 26500002 |
16 | Oリング、ロッカーアームサポート(2) | 11270 |
17 | ガスケット、ロッカーハウジングカバー | 16719-99B |
キット、エキゾーストガスケット(非表記) | 17048-98 | |
シール、インテークマニホールド(非表記) (2) | 26995-86B | |
クラッチダイヤフラムスプリング、高性能(非表記) | 37951-98 | |
Loctite 262、赤、0.5 mlチューブ(非表記) | 94673-99 | |
ラベル、EO (非表記) (公道仕様キットのみ) | 32874-07 |

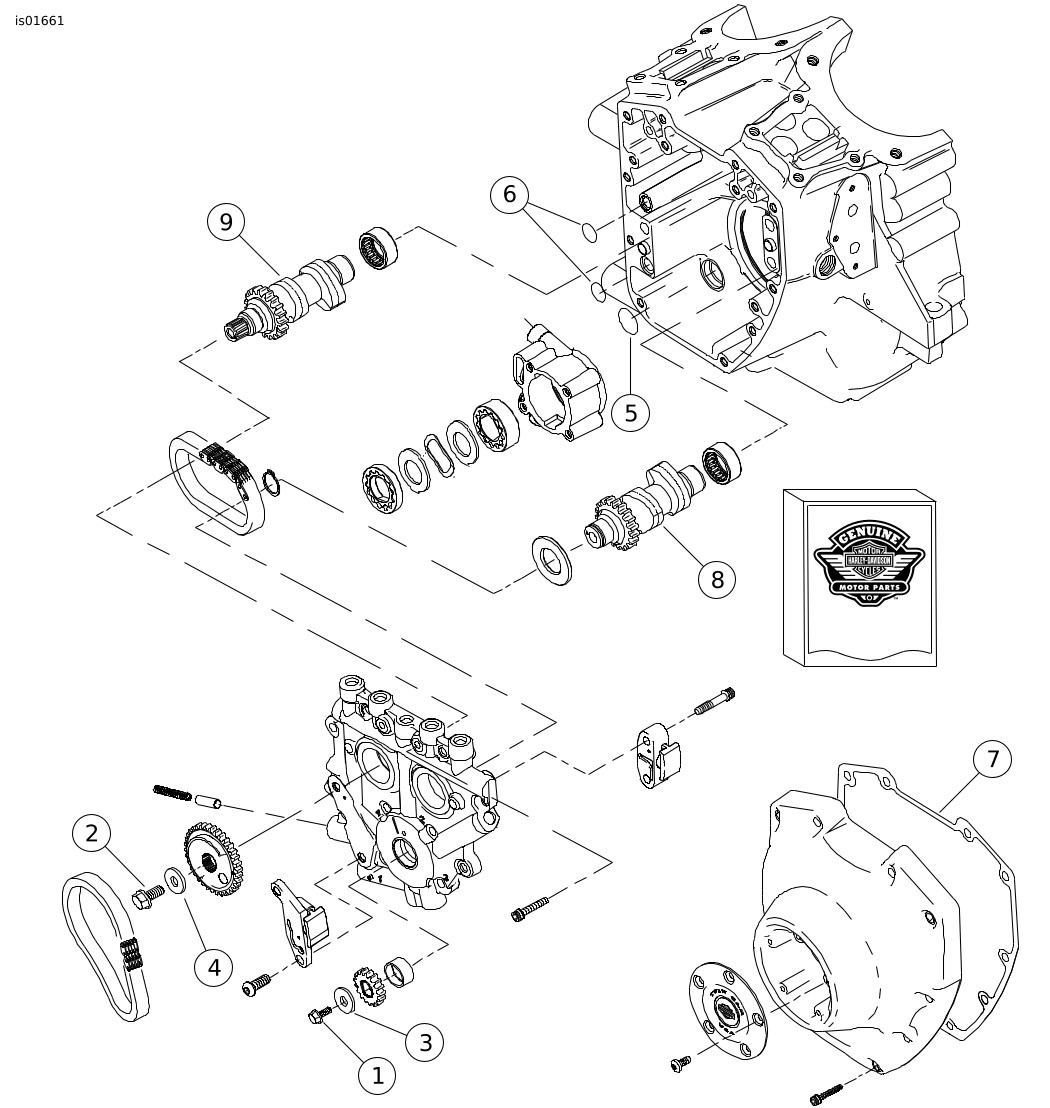

図3。 交換用パーツ: Screamin'ビッグボアEFIステージ2キット
表2。 交換用パーツ: Screamin' EagleビッグボアEFIステージ2キット
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | キャップスクリュー、フランジ(クランク) | 898A |
2 | キャップスクリュー、フランジ(カム) | 996 |
3 | ワッシャー(クランク) | 6278A |
4 | ワッシャー(カム) | 6294 |
5 | Oリング、オイルポンプからカムプレート | 11286 |
6 | Oリング、カムプレートからクランクケース(2) | 11301 |
7 | ガスケット、カムカバー | 25244-99A |
8 | カムシャフト、フロント、SE255 | 25417-07 |
9 | カムシャフト、リア、SE255 | 25427-07 |
