REM- EN KOPPELINGSHOOFDCILINDER/RESERVOIRSET, VERCHROOMD
J060122014-05-12
ALGEMEEN
Setnummer
36700100
Modellen
Voor de modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Montage vereisten
WAARSCHUWINGWanneer een onderdeel, leiding of aansluiting van het hydraulisch remsysteem los wordt gedraaid of vervangen op een motorfiets met ABS, moet Digital Technician II worden gebruikt tijdens het ontluchten van de remmen om te controleren of alle lucht uit het systeem is verwijderd. Het niet goed ontluchten van het remsysteem kan de remwerking negatief beïnvloeden, wat kan leiden tot ernstig of dodelijk letsel. (00585c)
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is bij een Harley-Davidson-dealer verkrijgbaar.
WAARSCHUWINGRemmen zijn van cruciaal belang voor de veiligheid. Neem contact op met een Harley-Davidson-dealer indien de remmen moeten worden gerepareerd of vervangen. Remmen waaraan niet het juiste onderhoud is uitgevoerd, kunnen de remwerking negatief beïnvloeden, met mogelijk ernstig of dodelijk letsel tot gevolg. (00054a)
Verse, niet-vervuilde DOT 4-remvloeistof uit een afgedichte container is nodig. Ook hebt u GM-40M vet (2 gram zakje, onderdeelnr. 42820-04) nodig. Deze items zijn bij een Harley-Davidson-dealer verkrijgbaar.
Indien de oorspronkelijke (OE) rem- en koppelingshendels opnieuw gebruikt worden, moeten nieuwe sluitringen (Harley-Davidson onderdeelnr. 11143) gemonteerd worden.
Setinhoud
Zie Afbeelding 1 en Tabel 1.
INSTALLEREN
De motorfiets gereed maken voor service
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
- Verwijder de hoofdzekering.
Verwijder en installeer de koppelingshendelsteun
- Raadpleeg de servicehandleiding en volg de procedures uit.
Verwijderen en monteren van het vloeistofreservoir van de voorrem
- Raadpleeg de servicehandleiding voor de volgende procedures:
- Verwijder het standaard (OE) remvloeistofreservoir.
- Monteer het remvloeistofreservoir.
- Vul het remvloeistofreservoir met nieuwe DOT 4-remvloeistof.
- Ontlucht het voorremsysteem.
De motorfiets terugbrengen in rijklare toestand
| 1. | Plaats de hoofdzekering. | |
| 2. | Activeer de remmen om te controleren of de lamp goed werkt. | |
| WAARSCHUWING Zorg ervoor dat er bij het verversen van vloeistof of smeermiddel niets op de banden, wielen of remmen wordt gemorst. De grip op de weg kan hierdoor negatief worden beïnvloed, met mogelijk verlies van controle over de motor en ernstig of dodelijk letsel als gevolg. (00047d) WAARSCHUWINGNa het repareren van het remsysteem dient u de remmen met lage snelheid te testen. Als de remmen niet goed functioneren kan testen bij hoge snelheden er toe leiden dat u de controle over de motorfiets kunt verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00289a) | ||
| 3. | Maak een proefrit met de motorfiets met lage snelheid. a. Herhaal de ontluchtingsprocedure als de remmen sponsachtig aanvoelen. b. Kijk in de servicehandleiding als de koppeling sleept of de transmissie zwaar schakelt. |
SERVICEONDERDELEN

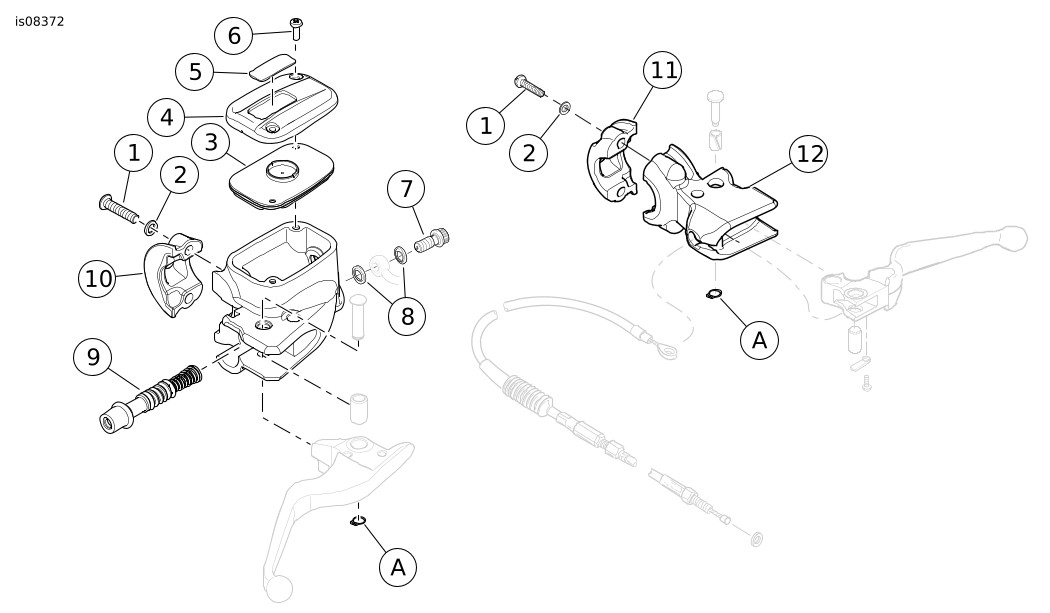

Afbeelding 1. Serviceonderdelen: koppelings- en hoofdremcilinder/reservoirset, verchroomd
Tabel 1. Serviceonderdelen: Verchroomde hoofdcilinder/reservoirset
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Bout, bolkop (4) | 4293 |
2 | Onderlegring (4) | 6099 |
3 | Pakking | 41700238 |
4 | Deksel met sticker, bevat items 4 en 5 | 41700294 |
5 | Sticker | Niet afzonderlijk verkrijgbaar |
6 | Bout (2) | 10500056 |
7 | Banjobout | 11600001 |
8 | Pakking, remleiding | 41756-08 |
9 | Revisieset | 41700087 |
10 | Klem, verchroomd | Niet afzonderlijk verkrijgbaar |
11 | Klem, verchroomd | Niet afzonderlijk verkrijgbaar |
12 | Koppelingshendelsteun | Niet afzonderlijk verkrijgbaar |
Items genoemd in de tekst, maar niet in de set inbegrepen: | ||
A | Sluitring | 11143 |
