KIT DE FREIO E EMBREAGEM E CILINDRO-MESTRE/RESERVATÓRIO CROMADOS
J060122014-05-12
INFORMAÇÕES GERAIS
Kit número
36700100
Modelos
Para informações sobre os modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente inglês).
Requisitos da instalação
ATENÇÃOQuando algum componente do freio hidráulico, tubulação ou conexão estiver solto ou for substituído em uma motocicleta com ABS, o Digital Technician II deve ser utilizado durante o procedimento de sangria do freio para verificar se todo o ar foi removido do sistema. Deixar de sangrar o sistema de freio de modo adequado poderá afetar negativamente a frenagem, o que pode resultar em morte ou lesões graves. (00585c)
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. É preciso ter o Manual de serviço específico do seu modelo de motocicleta para fazer esta instalação. Este pode ser adquirido nos concessionários Harley-Davidson.
ATENÇÃOOs freios são componentes críticos de segurança. Para consertos ou substituição dos freios, entre em contato com uma concessionária Harley-Davidson. A manutenção inadequada dos freios poderá afetar negativamente o desempenho, o que poderá resultar em morte ou lesões graves. (00054a)
Será necessário o fluido de freio DOT 4 fresco, não contaminado e de um recipiente lacrado. Também é necessário ter a graxa GM-40M (bolsa de 2 g, peça N.o 42820-04). Estes itens estão disponíveis em um concessionário Harley-Davidson.
Se as alavancas originais do freio e embreagem forem reutilizadas, deve-se instalar novos anéis de retenção (Harley-Davidson peça N.o 11143).
INSTALAÇÃO
Preparação da motocicleta para manutenção
ATENÇÃOPara impedir a partida acidental do veículo, o que poderá resultar em morte ou lesões graves, remova o fusível principal antes de continuar. (00251b)
- Remova o fusível principal.
Remoção e instalação do suporte da alavanca da embreagem
- Consulte o Manual de serviço e siga os procedimentos.
Remova e instale o reservatório do fluido de freio dianteiro
- Consulte o Manual de serviço para os procedimentos seguintes:
- Remova o antigo reservatório de fluido do freio.
- Instale o reservatório do fluido de freio.
- Encha o reservatório do fluido de freio com o fluido de freio DOT 4 novo.
- Sangre o sistema de freio dianteiro.
Retorno da motocicleta em serviço
| 1. | Instale o fusível principal. | |
| 2. | Aplique os freios para verificar o funcionamento correto da lâmpada. | |
| ATENÇÃO Ao trocar os lubrificantes, certifique-se de que os mesmos não caiam nos pneus, rodas ou freios. Isto pode prejudicar a tração, o que poderá resultar em perda de controle da motocicleta, causando morte ou lesões graves. (00047d) ATENÇÃOApós reparar o sistema de freio, teste os freios em baixa velocidade. Se os freios não estiverem funcionando corretamente, o teste feito em altas velocidades poderá causar perda de controle, o que poderá resultar em morte ou lesões graves. (00289a) | ||
| 3. | Faça um teste dirigindo a motocicleta em velocidade baixa. a. Repita o procedimento de sangria caso os freios pareçam “esponjosos”. b. Se a embreagem se mover com dificuldade ou se a mudança de marcha for difícil, consulte o Manual de serviço. |
PEÇAS DE REPOSIÇÃO

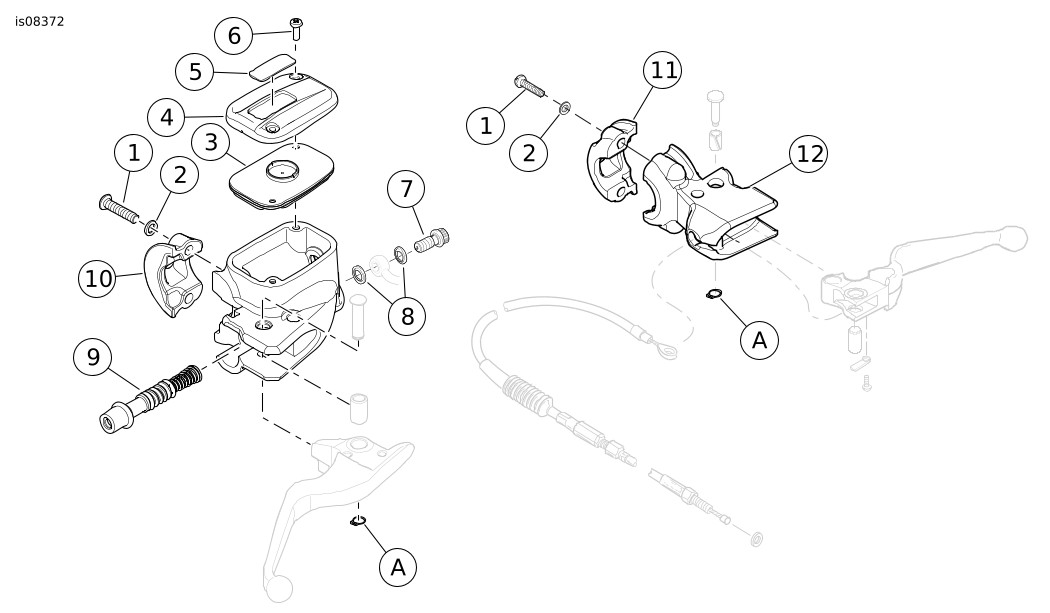

Figura 1. Peças de reposição: Kit de freio e embreagem e cilindro-mestre/reservatório cromados
Tabela 1. Peças de reposição: Kit de reservatório/cilindro-mestre cromado
Item | Descrição (quantidade) | Peça N.o |
|---|---|---|
1 | Parafuso, cabeça abaulada (4) | 4293 |
2 | Arruela (4) | 6099 |
3 | Gaxeta | 41700238 |
4 | Tampa com adesivo, inclui os itens 4 e 5 | 41700294 |
5 | Decalque | Não é vendido separadamente |
6 | Parafuso (2) | 10500056 |
7 | Parafuso banjo | 11600001 |
8 | Gaxeta, tubulação do freio | 41756-08 |
9 | Kit de remontagem | 41700087 |
10 | Prendedor, cromado | Não é vendido separadamente |
11 | Prendedor, cromado | Não é vendido separadamente |
12 | Suporte da alavanca da embreagem | Não é vendido separadamente |
Itens mencionados no texto, mas não incluídos no kit: | ||
A | Anel de retenção | 11143 |
