BOOM! AUDIO STAGE II LAUTSPRECHERSATZ FÜR VERKLEIDUNG (FLTR)
J060162016-06-28
ALLGEMEINES
Einbau durch den Händler wird empfohlen.
Satz-Nummer
76000594A
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.
Einbauanforderungen
Verstärkersatz (Teilenummer 76000523).
Nur FLTRUSE-Modelle: Der separate Kauf von Kabelbaum (Teilenummer 69200489) und Kabelbaumverbindung (Teilenummer 69200714) ist erforderlich.
Loctite® 243 Gewindesicherungs- und Dichtmittel – blau (Teile-Nr. 99642-97).
HINWEIS
Lautsprecher der Ausführung Stage I und Stage II NICHT ZUGLEICH auf demselben Fahrzeug installieren.
Diese Lautsprecher sind NUR für Harley-Davidson Audio-Systeme ab 2014 zu verwenden. Die Verwendung dieser Lautsprecher an Harley-Davidson Audio-Systemen von 2006-2013 FÜHRT zu permanenten Schäden an diesen Lautsprechern. Die Verwendung dieser Lautsprecher an Harley-Davidson Audio-Systemen bis 2005FÜHRT zu permanenten Schäden an diesen Systemen.
HINWEIS
Radio EQ MUSS von einem Harley-Davidson Vertragshändler aktualisiert werden, BEVOR das Audiosystem in Betrieb genommen wird. Betrieb des Audiosystems vor Aktualisierung des Radio EQ führt SOFORT zu Beschädigung der Lautsprecher. (00645d)
Radio EQ-Aktualisierung über das Diagnosewerkzeug Digital Technician® II wird:
  • Empfohlen vor INSTALLATION des Lautsprechers.
  • Erforderlich vor BETRIEB des Audiosystems.
  • Nur über Harley-Davidson Händler erhältlich.
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Dies ist bei einem Harley-Davidson Händler erhältlich.
Elektrische Überlastung
WARNUNG
Beim Einbau elektrischer Zubehörartikel ist darauf zu achten, dass die maximale Nennstromstärke der Sicherung für den jeweiligen Stromkreis nicht überschritten wird. Eine Überschreitung der maximalen Nennstromstärke kann elektrische Störungen hervorrufen, was zu schweren oder tödlichen Verletzungen führen kann. (00310a)
HINWEIS
Zu viele elektrische Nebenverbraucher können das Ladesystem des Fahrzeugs überlasten. Wenn alle elektrischen Nebenverbraucher zusammen mehr Strom verbrauchen, als das Ladesystem des Fahrzeugs erzeugen kann, kann der Stromverbrauch zum Entladen der Batterie und zur Beschädigung des elektrischen Systems des Fahrzeugs führen. (00211d)
Durch den Kauf dieses Satzes sind Sie berechtigt, eine speziell entwickelte Equalizer-Software zu erhalten, die gemeinsam mit dem hochentwickelten Audiosystem verwendet wird. Diese einzigartige Equalizer-Software optimiert die Leistung und den Frequenzgang der unteren BOOM! Audio-Verkleidungslautsprecher. Wenn dieser Satz nicht von einem Harley-Davidson-Händler eingebaut wird, ist diese spezielle Equalizer-Software über den Digital Technician II von einem beliebigen Händler kostenlos erhältlich. Für das Aktualisierungsverfahren kann der Arbeitsstundensatz des Händlers verrechnet werden.
Dieser Verstärker belastet die elektrische Anlage mit einer zusätzlichen Stromaufnahme von 8 A.
Inhalt des Satzes
VORBEREITUNG
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
  1. Siehe Werkstatthandbuch. Die Hauptsicherung ausbauen.
AUSBAU
  1. Die Windschutzscheibe entfernen. Die Außenverkleidung entfernen. Siehe Werkstatthandbuch.
  2. Die Gitterbaugruppen des Verkleidungslautsprechers entfernen. Siehe Werkstatthandbuch.
  3. Die Verkleidungslautsprecher ausbauen.
    1. Die vier Schrauben entfernen, mit denen der Lautsprecher am Gehäuse befestigt ist.
    2. Lautsprecher in einem Abstand vom Gehäuse halten. Kabel abklemmen. Lautsprecher entfernen.
    3. Auf der gegenüberliegenden Seite ebenso verfahren.
    4. Die Lautsprecher entsorgen.
EINBAU
1. Siehe Abbildung 1. Die Lautsprecherkabelbaum-Steckverbinder (1) im Inneren des Lautsprechergehäuses (2) an die Kabelschuhkontakte an der Rückseite des Tieftonlautsprechers (3) anschließen. Kabelschuhkontakte in unterschiedlicher Größe verhindern einen falschen Zusammenbau.
2. Den Lautsprecher über der Öffnung im Lautsprechergehäuse ansetzen.
HINWEIS
Die Buchstaben „A“ und „B“ stehen außen auf dem Lautsprecherrand (6).
  • Den linken Lautsprecher so drehen, dass der Buchstabe „B“ unten steht.
  • Den rechten Lautsprecher so drehen, dass der Buchstabe „A“ unten steht.
3. Die Montagebaugruppe für den Mitteltonlautsprecher (4) über dem Tieftonlautsprecher ansetzen. Die Mitteltonbaugruppe so drehen, dass die Befestigungslöcher auf den Tieftonlautsprecher ausgerichtet sind. Die Kabel oben am Befestigungsring des Mitteltonlautsprechers ansetzen.
4. Die Tiefton- und Mitteltonlautsprecher mithilfe der vier Schrauben (5) am Gehäuse anbringen. Auf folgendes Drehmoment anziehen: 1,6–2,3 N·m (14,2–20,4 in-lbs).
1Lautsprecherkabelbaum-Steckverbinder (2)
2Lautsprechergehäuse (2)
3Lautsprecherbaugruppe, Mittelton-/Tieftonlautsprecher (2)
4Mittelton-Befestigungsbaugruppe (2)
5Abgestempelte Briefe
6Schraube (8)
Abbildung 1. Einbau des Tieftonlautsprechers
HINWEIS
  • Die Gitterbaugruppen für die Hochtonlautsprecher/Lautsprecher sind seitenspezifisch. Das rechte Gitter hat die Aufschrift “BOOM! AUDIO STAGE II” rechts neben dem Hochtonlautsprechergehäuse. Das linke Gitter hat keine Aufschrift.
  • Um die Kabelverbindung vom Mittelton- zum Hochtonlautsprecher in Schritt 5a zu vereinfachen, Hülle über die Steckbuchse zurückschieben. Kontakte verbinden. Die Hülle nach vorne über die verbundenen Kontakte schieben.
  1. Siehe Abbildung 2. Einbauen einer Gitterbaugruppe (1):
    1. Die beiden Kabel vom Mitteltonlautsprecher einzeln mit den Hochtonlautsprecherkabeln auf dem Lautsprechergitter verbinden.
    2. Sicherstellen, dass die Gummidichtung (2) am Umfang des Gitters angebracht ist. Sicherstellen, dass sich die beiden Clips (3) auf den Gitterzungen (4) an der richtigen Stelle befinden. Beschädigte oder fehlende Komponenten austauschen.
    3. Die Verkabelung und den Steckverbinder des Hochtonlautsprechers in die Lücke zwischen der oberen, inneren Ecke der Lautsprecheröffnung in der inneren Verkleidung und dem Lautsprechergehäuse einführen.
    4. Die Lasche (4) in die äußere Seite der Lautsprecheröffnung einrasten lassen.
    5. Die Gitter-Halteclips in den Schlitzen (5) einrasten lassen.
    6. In jedem Halterbereich auf das Gitter drücken, bis ein Klickgeräusch zu hören ist.
    7. Die Schritte auf der anderen Seite wiederholen.
1Gitterbaugruppe (2)
2Dichtung
3Clip (4)
4Zungen
5Schlitz
6Aufkleber EQ-Aktualisierung (2)
7Kabelbaum
8Hochton-/Mitteltonlautsprecher-Befestigungsbaugruppe (2)

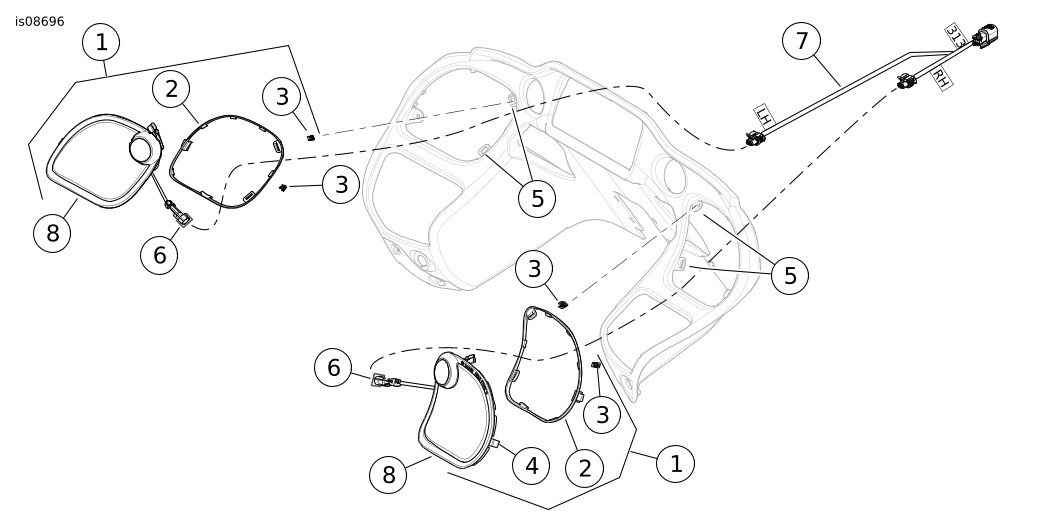

Abbildung 2. Hochtonlautsprecher/Mitteltonlautsprecher und Gitter
  1. FLTRUSE-Modelle: Den Verbindungskabelbaum des hinteren Lautsprechers (Teilenummer 69200714) und den Überbrückungskabelbaum des hinteren Lautsprechers (Teilenummer 69200489) einbauen. Beide müssen separat gekauft werden. Der hintere Überbrückungskabelbaum verbindet den Hecklautsprecher mit dem Verkleidungs-Verstärker.
    1. Das hintere Audio [162] hinter der Beifahrerrückenlehne lokalisieren und [162] abklemmen.
    2. [162A] und [162B] an die dazugehörigen Steckverbinder am Verbindungskabelbaum für die Hecklautsprecher anschließen.
    3. Den vierpoligen Pin [162A] am Überbrückungskabelbaum für den Hecklautsprecher an die vierpolige Buchse [162D] am Verbindungskabelbaum anschließen.
    4. Einen Deckel zum Verschließen des nicht verwendeten vierpoligen Pins [162C] am Verbindungskabelbaum verwenden.
    5. Den Überbrückungskabelbaum [162B] für den Hecklautsprecher mit der Verkabelungs-Elektriktafel zum Verkleidungs-Verstärker verlegen. Wird zu Anschluss [313] für Verkleidungen des FLTRUSE-Modells.
  2. Siehe Abbildung 2. ALLE Modelle: Den Kabelbaum (7) in der Innenverkleidung ansetzen.
  3. ALLE Modelle außer FLTRUSE:Den vierpoligen Molex Buchsen-Steckverbinder [313B] des Verzweigungskabelbaums an der Hecklautsprecher-Ausgangsbuchse [313] des Verstärkerkabelbaums anschließen. FLTRUSE-Modelle:Den vierpoligen Molex Buchsen-Steckverbinder [313B] des Verzweigungskabelbaums an der Hecklautsprecher-Ausgangsbuchse [162B] des Verstärkerkabelbaums anschließen.
  • Die Steckverbinder des Verzweigungskabelbaums sind mit der Aufschrift „RH“ oder „LH“ (rechte Seite oder linke Seite, von der Fahrerposition aus gesehen) versehen. Oder schließen Sie die farbigen Kabel des Verzweigungskabelbaums an die gleichfarbigen Lautsprecherkabel an. Verlegen Sie jeden Zweig des Kabelbaums zum richtigen Lautsprecher.
  1. An jedem Lautsprecher die Steckverbinder einstecken.
WARNUNG
Sicherstellen, dass der Lenker frei und ungehindert bewegt werden kann. Jede Behinderung des Lenkers kann bewirken, dass der Fahrer die Kontrolle über das Motorrad verliert, was zu schweren oder tödlichen Verletzungen führen kann. (00371a)
  • Sicherstellen, dass die Kabel, Kabelbäume oder Leitungen nicht gespannt werden, wenn der Lenker bis zum Anschlag nach links bzw. rechts eingeschlagen wird.
  1. Überprüfen, ob die Lenkung frei und ungehindert von Anschlag zu Anschlag bewegt werden kann.
1Lautsprecher der linken Verkleidung
2Lautsprecher der linken Verkleidung
3Verstärker, Verkleidung (separat erhältlich)
4Mitteltonlautsprecher [313]
516-Wege-Audio hinten [162]
6Verbindung, nur CVO, (Teilenummer 6920714)
7Überbrückung, nur CVO, (Teilenummer 6920489)
Abbildung 3. Verkleidungslautsprecher, Verstärker und ungefähre Lage der Anschlüsse
ABSCHLUSS
HINWEIS
Um eine Beschädigung des Soundsystems zu vermeiden, vor dem Einsetzen der Hauptsicherung vergewissern, dass die Zündung AUSGESCHALTET ist.
HINWEIS
Radio EQ MUSS von einem Harley-Davidson Vertragshändler aktualisiert werden, BEVOR das Audiosystem in Betrieb genommen wird. Betrieb des Audiosystems vor Aktualisierung des Radio EQ führt SOFORT zu Beschädigung der Lautsprecher. (00645d)
  1. Siehe Werkstatthandbuch. Die Hauptsicherung einbauen.
  2. Das Radio EQ von einem Harley-Davidson-Vertragshändler mithilfe von Digital Technician II aktualisieren lassen.
  3. Die Zündung EINSCHALTEN, den Motor jedoch nicht anlassen.
  4. Siehe den Abschnitt BOOM! BOX INFOTAINMENT-SYSTEM der Bedienungsanleitung. Das Radio EINSCHALTEN. Sicherstellen, dass alle Lautsprecher funktionieren und dass die Funktion Front/Heck-Fader korrekt funktioniert. Andernfalls die Lautsprecherverkabelung prüfen. Dabei ist zu beachten, dass Brumm-, Quietsch- und Rasselgeräusche hörbar sein können, bis die Außenverkleidung angebracht wurde.
  5. Siehe Werkstatthandbuch. Die Außenverkleidung anbauen. Windschutzscheibe einbauen.
WÄHREND DES BETRIEBS
Den Strahl eines Hochdruckreinigers nicht direkt auf die Lautsprechergitter richten. Dadurch können die Lautsprecher beschädigt werden.
ERSATZTEILE

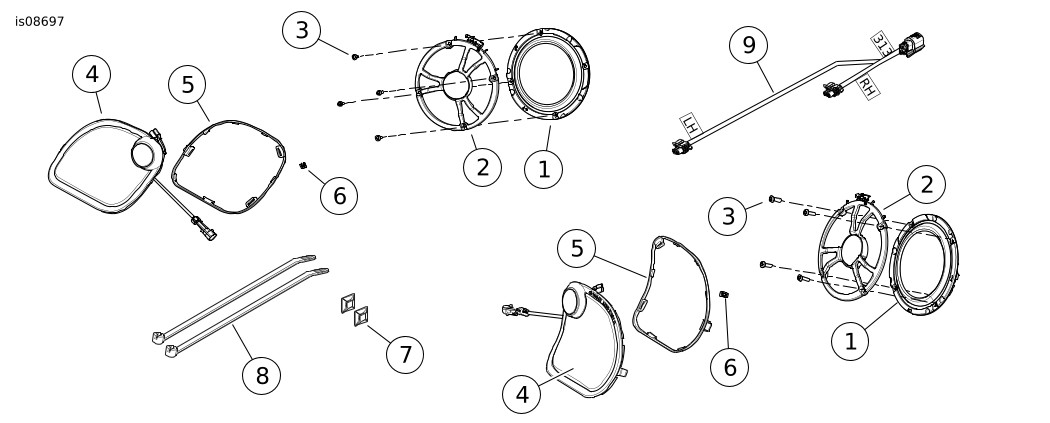

Abbildung 4. Ersatzteile, BOOM! Audio Stage II Lautsprechersatz für die Verkleidung (FLTR)
Tabelle 1. Ersatzteile
Artikel
Beschreibung (Menge)
Teilenummer
1
Lautsprecherbaugruppe (Tieftonlautsprecher), Verkleidung (2)
76000525
2
Lautsprecher-Baugruppe, Mittelbereich (2)
76000606
3
Schraube (8)
10200376
4
Gitter-Baugruppe für Hochtonlautsprecher/Lautsprecher (links) (einschl. Teile 5-6)
Gitter-Baugruppe für Hochtonlautsprecher/Lautsprecher (rechts) (einschl. Teile 5-6)
76000595
76000596
5
  • Dichtung (links)
  • Dichtung (rechts)
76000456
76000455
6
  • Clip (2)
12200025
7
Kabelhalter, selbstklebend (2)
69200342
8
Kabelbinder (2)
10065
9
Kabelbaum, Hochton-/Mitteltonlautsprecher
69200925
Stromlaufplan-Information
Kabelfarben-Codes
Einfarbige Kabel: Siehe Steckverbinder-/Stromlaufplansymbole (typisch). Der Buchstabencode kennzeichnet die Kabelfarbe.
Gestreifte Kabel: Der Code ist mit einem Schrägstrich (/) zwischen dem Code für die Grundfarbe und dem Streifencode versehen. Beispiel: Ein Kabelverlauf mit der Bezeichnung GN/Y ist ein grünes Kabel mit einem gelben Streifen.
Symbole im Stromlaufplan
Siehe Symbole für Steckverbinder/Stromlaufpläne (Typisch). Die Steckverbindernummern sind durch eckige Klammern [] gekennzeichnet. Der Buchstabe in den eckigen Klammern gibt an, ob es sich um ein Buchsen- oder Pingehäuse handelt.
A=Pin: Der Buchstabe „A“ und das Pinsymbol nach der Steckverbindernummer identifizieren die Pinseite der Kontaktsteckverbinder.
B=Buchse: Der Buchstabe „B“ und das Buchsensymbol nach der Steckverbindernummer identifizieren die Buchsenseite der Kontaktsteckverbinder. Andere Symbole in den Stromlaufplänen sind u. U. folgende:
Diode: Die Diode ermöglicht in einem Stromkreis den Stromfluss nur in einer Richtung.
Kabelbruch: Die Kabelbrüche zeigen Optionsvarianzen oder Seitenumbrüche.
Keine Verbindung: Zwei sich überschneidende Kabel innerhalb eines Stromlaufplans, die ohne Spleißverbindungssymbol abgebildet sind, bedeuten, dass diese nicht miteinander verbunden sind.
Schaltplan zu/von: Dieses Symbol verweist auf einen detaillierteren Schaltplan auf einer anderen Seite. Das Symbol identifiziert auch die Richtung des Stromflusses.
Verspleißung: Verspleißungen sind dort, wo mindestens zwei Kabel in einem Stromlaufplan miteinander verbunden sind. Die Angabe einer Spleißverbindung bedeutet lediglich, dass Kabel mit diesem Stromkreis verspleißt sind. Sie ist keine wahre Ortsangabe der Spleißverbindung im Kabelbaum selbst.
Massestelle: Massestellen können entweder als saubere oder gestörte Massestellen definiert werden. Saubere Massestellen werden bei einem schwarz/grünen Kabel (BK/GN) identifiziert und werden gewöhnlich für Sensoren oder Module benutzt.
HINWEIS
Saubere Massestellen haben normalerweise keine Elektromotoren, Spulen oder andere Elemente, die elektrische Störungen im Massekreis verursachen können.
Die gestörten Massestellen werden durch ein schwarzes Kabel (BK) identifiziert und für Komponenten benutzt, die weniger empfindlich auf elektrische Störungen reagieren.
Verdrilltes Paar: Dieses Symbol gibt an, dass die zwei Kabel im Kabelbaum verdrillt sind. Das minimiert die elektromagnetischen Störungen im Stromkreis durch äußere Einflüsse. Wenn diese Kabel repariert werden müssen, müssen sie verdrillt bleiben.
1Nummer des Steckverbinders
2Kontaktcode (A=Pin, B=Buchse)
3Farbe eines einfarbigen Kabels
4Streifenfarbe eines gestreiften Kabels
5Buchsensymbol
6Pinsymbol
7Diode
8Kabelbruch
9Keine Verbindung
10Stromkreis von/zu
11Verspleißung
12Masse
13Verdrilltes Paar
Abbildung 5. Symbole für Steckverbinder/Stromlaufpläne
Tabelle 2. Kabelfarben-Codes
BUCHSTABENCODE
KABELFARBE
BE
Blau
BK
Schwarz
BN
Braun
GN
Grün
GY
Grau
LBE
Hellblau
LGN
Hellgrün
O
Orange
PK
Rosa
R
Rot
TN
Hellbraun
V
Violett
W
Weiß
Y
Gelb
1Mitteltonlautsprecher [313B]
2Mitteltonlautsprecher-Steckverbinder für linke Seite [LH]
3Mitteltonlautsprecher-Steckverbinder für rechte Seite [RH]
Abbildung 6. Verkleidungskabelbaum Mitteltonlautsprecher
