POLICE NOODGEVALLENSET
J057532013-06-20
ALGEMEEN
Setnummer
69000057
Modellen
Voor modelgerelateerde informatie raadpleeg de Harley-Davidson Police and Fleet Motorcycle catalog (politie- en motorpark-catalogus) of de Police and Fire/Rescue section (politie- en brandweer/reddingsdiensten sectie) op www.harley-davidson.com (alleen Engelstalig).
OPMERKING
Dit accessoire moet worden verwijderd als het voertuig niet voor politiedoeleinden wordt verkocht. Volg alle van toepassing zijnde wettelijke voorschriften bij de ombouw tot een civiele motorfiets.
Vereiste gereedschappen en materialen
Voor een juiste installatie moet voor deze set Loctite® 271 draadborg- en afdichtmiddel – rood (H-D onderdeelnr. 99671-97) worden gebruikt.
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze montage is een servicehandleiding en een Police-servicehandleiding supplement voor dit modeljaar en model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Elektrische overbelasting
MEDEDELING
U kunt u het oplaadsysteem van het motorvoertuig overbelasten indien u te veel elektrische accessoires aanbrengt. Als de op een bepaald moment gebruikte accessoires samen meer stroom verbruiken dan het laadsysteem kan opwekken, kan de accu als gevolg van het stroomverbruik leegraken waardoor er schade aan het elektrische systeem van de motorfiets kan ontstaan. (00211d)
WAARSCHUWING
Bij het installeren van een elektrische accessoire moet u controleren of het maximale amperage van de zekering of stroomonderbreker die het circuit beschermt dat u wijzigt, niet wordt overschreden. Het overschrijden van het maximale amperage kan leiden tot defecten in het elektrische systeem, hetgeen ernstig of dodelijk letsel tot gevolg kan hebben. (00310a)
Police noodgevallenset 69000057 heeft maximaal 8 A extra stroom van het elektrische systeem nodig.
Setinhoud
Zie Afbeelding 3 en Tabel 1.
INSTALLEREN
Modellen met hoofdzekering:
WAARSCHUWING
Om te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
  1. Raadpleeg de servicehandleiding en volg de instructies voor het verwijderen van de hoofdzekering.
Modellen met hoofdstroomonderbreker:
WAARSCHUWING
Om te voorkomen dat de motor per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, moet eerst de minkabel (-) van de accu worden losgekoppeld. (00048a)
  1. Raadpleeg de servicehandleiding en volg de instructies om de minkabel (zwart) van de minpool (-) van de accu los te koppelen.
Monteer de Sirene/Luidspreker
1. Zie Afbeelding 3. Plaats de luidsprekermontagesteun (8) op de sirene/luidspreker (2) en lijn daarbij de montagegaten uit.
2. Monteer eerst een platte onderlegring (12), dan een rubberen onderlegring (11) op de schroefdraden van iedere 1/4-20 zeskantbout (13) uit de sirene/luidsprekermontageset (6). Steek de boutschroefdraden van buitenaf door de gaten in de luidsprekermontagesteun en de megafoon.
3. Monteer een tweede rubberen onderlegring, dan nog een platte onderlegring op de schroefdraden van iedere bout en draai een 1/4-20 geflensde borgmoer (10) op iedere bout. Draai iedere bout gelijkmatig en stevig vast totdat de vier rubberen onderlegringen enigszins en gelijk vervormd zijn. NIET TE STRAK AANDRAAIEN.
4. Plaats de luidsprekermontagesteun in de bovenste hoek van de rechter valbeugel. Plaats de U-bouten (7) over the valbeugel en door de gaten in de steun. Monteer de 5/16-18 geflensde borgmoeren (9) op de U-boutdraden en draai stevig vast.
5. Zie Afbeelding 1. Een sticker (3) op de luidsprekermagneetbehuizing (2) geeft de plaats van het luidsprekerafvoergat weer. Controleer met de luidspreker op de valbeugel gemonteerd of de afvoergatsticker zich aan de onderkant van de luidsprekermagneetbehuizing bevindt. Als het afvoergat NIET correct is geplaatst, ga dan als volgt te werk:
a. Draai de luidsprekerkegel (1) los door hem linksom te draaien.
b. Draai de luidsprekermagneetbehuizing zodanig dat de afvoergatsticker zich aan de onderkant bevindt.
c. Houd de magneetbehuizing op de plaats en draai de kegel rechtsom om hem vast te draaien.
1Luidsprekerkegel
2Magneetbehuizing
3Afvoergatsticker

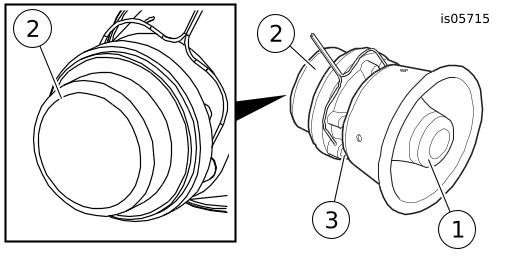

Afbeelding 1. Luidsprekerkegel, magneetbehuizing en afvoergat
6. Zie Afbeelding 3. Raadpleeg de servicehandleiding en volg de gegeven instructies om de Deutsch penklemmen (3) op de zwarte sirenedraden te krimpen.
7. Neem het 2-polige Deutsch pinhuis (4) en de secundaire vergrendeling (5) uit de sirene/luidsprekerset. Raadpleeg de instructies in de servicehandleiding om de aansluitingen van de megafoon in de penhuisopeningen te plaatsen.
OPMERKING
De sirenetak van de sireneversterker en stroboscooplampkabelboom is toegankelijk via de rechterkant van de motorfiets, voor de brandstoftank en boven de valbeugel.
8. Zoek het 2-polige Deutsch contacthuis [57B] op de sireneversterker en stroboscooplampkabelboom op. Beide draden zijn grijs/rood.
9. Sluit het megafoonpinhuis aan op het contacthuis [57B]. Maak de luidsprekerbedrading vast aan de valbeugel met kabelbinders (niet meegeleverd).
Sireneversterker monteren
1. Zie Afbeelding 3. Plaats de bovenste lus van de versterkersteun (15) over de voorste rand van de zadeltasbeschermrail links boven. Lijn het afstandsstuk (16) uit met de gaten in de lus. Plaats de onderlegring (18) op de schroefdraad van de zeskantige dopbout (19), steek de bout door het bovenste gat in de versterkersteun en het afstandsstuk (16). Draai de bout in de lasmoer, maar draai deze nog niet volledig vast.
2. Monteer met de lus naar achteren en het montagegat naar boven, de P-klem (25) op de onderste zadeltasbeschermrail. Lijn de klem uit met het onderste gat in de versterkersteun. Plaats de onderlegring (24) op de schroefdraad van de zeskantige dopbout (23), draai de bout in de lasmoer, maar draai deze nog niet volledig vast.
3. Lijn de montagegleuven van de sireneversterker (22) uit met de vier gaten in de versterkersteun. Monteer de versterker op de steun met vier 1/4-24 bolkopbouten (21) en platte onderlegringen (20). Steek twee bouten en onderlegringen door de bovenste gaten in de versterkersteun en op de schroefdraden van de zeskantmoeren (17). Steek twee bouten en onderlegringen door de onderste gaten in de versterkersteun en draai de bouten in de lasmoeren. Haal aan tot 8 N·m (6 ft-lbs).
OPMERKING
Om krassen op de lak te voorkomen, moet u zorgen dat u bij het vastdraaien van de bevestigingsmiddelen van de versterkersteun het zijpaneel van de motorfiets niet raakt.
4. Lijn de versterkersteun in een rechte lijn uit op de zadeltasbeschermrails. Draai de montagebouten stevig vast.
OPMERKING
De versterkertak van de sireneversterker en stroboscooplampkabelboom is toegankelijk boven het linker zijpaneel.
Een dunne laag vloeibare zeep, ruitenreiniger of multifunctioneel smeermiddel kan nodig zijn om de connectorhoes op de plaats te schuiven.
5. Sluit het 18-polige Packard-contacthuis [72B] op de sireneversterker en stroboscooplampkabelboom aan op het pinhuis op de bovenkant van de versterker. Schuif de hoes stevig over de connectors. Maak de versterkerbedrading vast aan het bovenste deel van de linker zadeltasbescherming met kabelbinders (niet meegeleverd).
Microfoon monteren
  1. Zie Afbeelding 3. Monteer de microfoonhouder (28) op een handige plaats met behulp van de bouten (31), onderlegringen (29) en borgmoeren (30) uit de microfoonmontageset.
  2. Steek de microfoonplug (27) in de aansluiting aan de linkerkant van het huis (FLHP-modellen) of links van het handschoenenkastje (FLHTP-modellen).
Terugbrengen in rijklare toestand
  1. Controleer of de contactsleutelschakelaar in de stand OFF (uit) staat. Modellen met hoofdzekering: Raadpleeg de servicehandleiding en volg de instructies voor het plaatsen van de hoofdzekering. Modellen met HOOFDSTROOMONDERBREKER: Breng een dunne laag Harley-Davidson smeermiddel voor elektrische contacten (onderdeelnr. 99861-02), vaseline of corrosiewerend middel aan op de minpool van de accu. Raadpleeg de servicehandleiding en volg de instructies voor het aansluiten van de minkabel van de accu.
  2. Zet de contactsleutelschakelaar in de stand IGNITION (ontsteking), maar start de motor niet.
    3. OPMERKING
    Voor ingebruikname van de waterbestendige versterker uit de WPA™-serie moet het uitgangsvolume van het PA-systeem (Public Address) worden aangepast tot een gewenst bedrijfsniveau.
    Om dit niveau aan te passen is een kleine, platte schroevendraaier nodig.
  3. Om de radio-repeatniveaus af te stellen (uitgangsvolume):
    1. Zoek de PA-stelpoort (potentiometer) op, links van de invoerpoort met 12 ingangen op de afstandsversterker. De potentiometer zit verborgen achter een nr. 10-32 kruiskopmetaalschroef (zie Afbeelding 2 ). Verwijder deze bout.
    2. Maak de microfoon vast en plaats deze in de buurt van de luidspreker.
    3. Steek de schroevendraaier in PA-stelpoort en draai rechtsom voor meer volume totdat geen merkbare feedbackvervorming te horen is.
    4. Draai de kruiskopbout terug in de originele positie
  4. Test of de geïnstalleerde systemen goed werken.

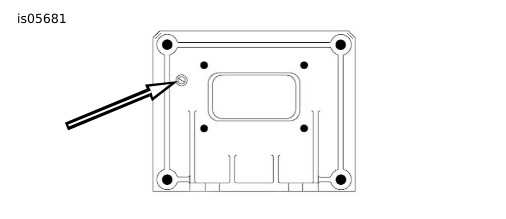

Afbeelding 2. Versterker (achteraanzicht)
SERVICEONDERDELEN

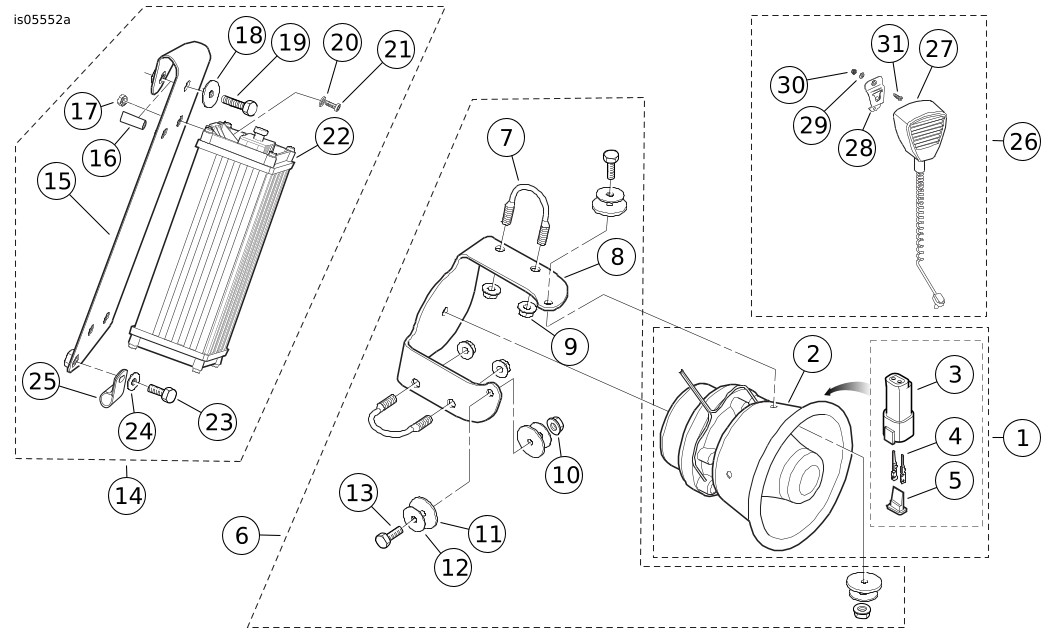

Afbeelding 3. Serviceonderdelen, Police noodgevallenset
SERVICEONDERDELEN
Tabel 1. Serviceonderdelentabel
Item
Beschrijving (aantal)
Onderdeelnummer
1
Sirene/luidsprekerset (bevat items 2-5)
91157-88A
2
  • Sirene/luidspreker, 100 W
Niet afzonderlijk verkrijgbaar
3
  • Pinklem, Deutsch, nr. 16-18 AWG (2)
72190-94
4
  • Pinhuis, Deutsch, 2-polig, afgedicht
72102-94BK
5
  • Secundaire vergrendeling, Deutsch 2-polige pinhuis
72142-94
6
Sirene/luidsprekermontageset (bevat items 7 tot en met 13)
91154-87
7
  • U-vormige bout (2)
91159-82
8
  • Steun, sirene/luidsprekermontage
91127-85
9
  • Geflensde borgmoer, 5/16-18 (4)
7531
10
  • Geflensde borgmoer, 1/4-20 (2)
7716
11
  • Rubberen onderlegring (4)
6035A
12
  • Platte onderlegring (4)
6036
13
  • Dopbout, zeskant, 1/4-20 x 3/4 inch lang (2)
3787
14
Versterkermontageset (bevat items 15-25)
69200597
15
  • Steun, bevestiging versterker
Niet afzonderlijk verkrijgbaar
16
  • Afstandsstuk
Niet afzonderlijk verkrijgbaar
17
  • Zeskantmoer (2)
7688
18
  • Platte onderlegring
6237
19
  • Dopbout, zeskantig
2871W
20
  • Platte onderlegring, 1/4 inch binnendiameter (4)
6036
21
  • Bout, bolkop, inbus (4)
4365
22
  • Versterker, sirene/luidspreker, 100 W
91156-93
23
  • Dopbout, zeskantig
3929
24
  • Onderlegring
6702
25
  • P-klem
28867-88
26
Microfoonset (bevat items 27 t/m 31)
91448-00
27
  • Microfoon, WS-320
76185-93
28
  • Houder, microfoon
76201-80A
29
  • Platte onderlegring (2)
6716
30
  • Zeskantige borgmoer (2)
7624
31
  • Metaalschroef, pancilinder (2)
2659
