POLIZEI-NOTDIENSTSATZ
J057532013-06-20
ALLGEMEINES
Satz-Nummer
69000057
Modelle
Modell-Passungsinformationen sind im Katalog für Harley-Davidson Polizei- und Fuhrparkmotorräder (Police and Fleet Motorcycle) oder im Abschnitt über Polizei und Feuerwehr/Rettung (Police and Fire/Rescue) von www.harley-davidson.com (nur Englisch) zu finden.
HINWEIS
Dieses Zubehör muss ausgebaut werden, wenn das Fahrzeug für nicht-polizeiliche Zwecke verkauft wird. Alle geltenden bundesstaatlichen und örtlichen Vorschriften einhalten, wenn das Fahrzeug für den Zivilgebrauch umgebaut wird.
Benötigte Werkzeuge und Materialien
Zum korrekten Einbau dieses Satzes ist Gewindesicherungs- und Dichtmittel Loctite® 271 – rot (H-D Teile-Nr. 99671-97) erforderlich.
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau sind ein Werkstatthandbuch und die Beilage zum Werkstatthandbuch für das Police-Modell des jeweiligen Jahres und Motorradmodells erforderlich; diese sind bei einem Harley-Davidson-Händler erhältlich.
Elektrische Überlastung
HINWEIS
Zu viele elektrische Nebenverbraucher können das Ladesystem des Fahrzeugs überlasten. Wenn alle elektrischen Nebenverbraucher zusammen mehr Strom verbrauchen, als das Ladesystem des Fahrzeugs erzeugen kann, kann der Stromverbrauch zum Entladen der Batterie und zur Beschädigung des elektrischen Systems des Fahrzeugs führen. (00211d)
WARNUNG
Beim Einbau elektrischer Zubehörartikel ist darauf zu achten, dass die maximale Nennstromstärke der Sicherung für den jeweiligen Stromkreis nicht überschritten wird. Eine Überschreitung der maximalen Nennstromstärke kann elektrische Störungen hervorrufen, was zu schweren oder tödlichen Verletzungen führen kann. (00310a)
Dieser Polizei-Notdienstsatz Nr. 69000057 benötigt zusätzlich bis zu 8 A Strom aus der elektrischen Anlage.
Inhalt des Satzes
Siehe Abbildung 3 und Tabelle 1.
EINBAU
Modelle mit Hauptsicherung:
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
  1. Die Hauptsicherung gemäß den Anweisungen im Werkstatthandbuch ausbauen.
Modelle mit Hauptüberlastschalter:
WARNUNG
Um versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten das Batterieminuskabel (-) zuerst abklemmen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00048a)
  1. Die im Werkstatthandbuch enthaltenen Anweisungen zum Abklemmen des Batterieminuskabels (schwarz) vom Batterieminuspol (–) ausführen.
Sirene/Lautsprecher einbauen
1. Siehe Abbildung 3. Die Lautsprecher-Befestigungshalterung (8) auf dem Sirenen-/​Lautsprechersignalhorn (2) aufsetzen und dabei die Befestigungslöcher ausrichten.
2. Zuerst eine flache Unterlegscheibe (12), dann eine Gummiunterlegscheibe (11) auf den Gewindegängen jeder 1/4-20 Sechskantschraube (13) aus dem Sirenen-/​Lautsprecher-Befestigungssatz (6) anbringen. Die Schraubengewindegänge von außen durch die Bohrungen in der Lautspecherbefestigungshalterung und im Lautsprechersignalhorn einführen.
3. Eine zweite Gummiunterlegscheibe, dann eine weitere flache Unterlegscheibe auf den Gewindegängen jeder Schraube anbringen und auf jede Schraube eine 1/4-20 Flanschsicherungsmutter (10) einschrauben. Jede Schraube und Mutter gleichmäßig und sicher anziehen, bis die vier Gummiunterlegscheiben leicht und gleichmäßig verformt sind. NICHT ZU FEST ANZIEHEN.
4. Die Lautsprecher-Befestigungshalterung im Inneren der oberen Ecke des rechtsseitigen Motorschutzbügels anbringen. Die Bügelschrauben (7) über dem Motorschutzbügel und durch die Bohrungen in der Halterung einbauen. Die 5/16-18 Flanschsicherungsmuttern (9) auf den Bügelschraubengewindegängen einbauen und sicher anziehen.
5. Siehe Abbildung 1. Ein Aufkleber (3) auf dem Lautsprechermagnetgehäuse (2) kennzeichnet die Stelle der Lautsprecherablassöffnung. Sicherstellen, dass sich der Ablassöffnungsaufkleber auf der Unterseite des Lautsprechermagnetgehäuses befindet, wenn der Lautsprecher am Motorschutzbügel montiert ist. Wenn die Ablassöffnung NICHT korrekt positioniert ist, wie folgt vorgehen:
a. Den Lautsprecherkegel (1) durch Drehen des Kegels gegen den Uhrzeigersinn lösen.
b. Das Lautsprechermagnetgehäuse drehen, sodass der Ablassöffnungsaufkleber auf der Unterseite positioniert ist.
c. Das Magnetgehäuse in Stellung halten und den Kegel zum Festziehen im Uhrzeigersinn drehen.
1Lautsprecherkegel
2Magnetgehäuse
3Ablassöffnungsaufkleber
Abbildung 1. Lautsprecherkegel, Magnetgehäuse und Ablassöffnung
6. Siehe Abbildung 3. Auf das Werkstatthandbuch Bezug nehmen und die Anweisungen zum Anquetschen der Deutsch Pinkontakte (3) an den schwarzen Sirenenkabeln befolgen.
7. Das zweipolige Deutsch Pingehäuse (4) und die Sekundärverriegelung (5) aus dem Sirenen-/​Lautsprechersatz entnehmen. Nach den Anweisungen im Werkstatthandbuch die Kontakte vom Lautsprechersignalhorn in den Pingehäusehälften einbauen.
HINWEIS
Auf den Sirenenzweig des Sirenenverstärker- und Blitzlichtkabelbaums kann auf der rechten Seite des Motorrads, vor dem Kraftstofftank, oberhalb des Motorschutzbügels zugegriffen werden.
8. Das zweipolige Deutsch Buchsengehäuse [57B] auf dem Sirenenverstärker- und Blitzlichtkabelbaum ausfindig machen. Beide Kabel sind grau/rot.
9. Das Lautsprechersignalhorn-Pingehäuse mit dem Buchsengehäuse [57B] verbinden. Den Lautsprecherkabelbaum mit Kabelbindern (nicht mitgeliefert) am Motorschutzbügel sichern.
Sirenenverstärker einbauen
1. Siehe Abbildung 3. Die oberste Schleife der Verstärkerhalterung (15) über der vorderen Kante des linksseitigen oberen Satteltaschenschutzbügels anbringen. Die Distanzscheibe (16) mit den Bohrungen im Inneren der Schleife ausrichten. Die Unterlegscheibe (18) auf die Gewindegänge der Sechskantschraube (19) aufsetzen, die Schraube durch das oberste Loch in die Verstärkerhalterung und das Distanzscheibe (16) einsetzen. Die Schraube in die Anschweißmutter eindrehen, jedoch nicht komplett festziehen.
2. Die P-förmige Schelle (25) mit rückwärts gerichteter Schleife und nach oben gerichtetem Befestigungsloch auf dem unteren Satteltaschenschutzbügel einbauen. Die Schelle mit der unteren Bohrung in der Verstärkerhalterung ausrichten. Die Unterlegscheibe (24) auf die Gewindegänge der Sechskantschraube (23) aufsetzen, die Schraube in die Anschweißmutter eindrehen, jedoch nicht komplett festziehen.
3. Die Halterungsschlitze des Sirenenverstärkers (22) mit den vier Löchern in der Verstärkerhalterung ausrichten. Den Verstärker mit vier 1/4-24 Halbrundkopfschrauben (21) und flachen Unterlegscheiben (20) an der Halterung befestigen. Zwei Schrauben und Unterlegscheiben durch die oberen Löcher der Verstärkerhalterung und auf die Gewindegänge der Sechskantmuttern (17) einsetzen. Zwei Schrauben und Unterlegscheiben durch die unteren Löcher der Verstärkerhalterung einsetzen und die Schraube in die Gewindegänge der Anschweißmuttern eindrehen. Auf ein Drehmoment von 8 N·m (6 ft-lbs) anziehen.
HINWEIS
Um das Zerkratzen des Lacks zu vermeiden, beim Festziehen der Befestigungsteile der Verstärkerhalterung den Kontakt mit der Seitenabdeckung des Motorrads vermeiden.
4. Die Verstärkerhalterung rechtwinkelig auf den Satteltaschenschutzbügeln ausrichten. Die Befestigungsschrauben fest anziehen.
HINWEIS
Auf den Verstärkerzweig des Sirenenverstärker- und Blitzlichtkabelbaums kann oberhalb der linken Seitenabdeckung zugegriffen werden.
Um die Steckverbindermanschette in Position zu schieben, muss ggf. eine dünne Schicht Flüssigseife, Fensterreiniger oder Allzweckschmiermittel aufgetragen werden.
5. Das 18-Wege-Packard Buchsengehäuse [72B] auf dem Sirenenverstärker- und Blitzlichtkabelbaum am Pingehäuse auf der Oberseite des Verstärkers anschließen. Die Manschette vollständig über die Steckverbinder schieben. Die Verstärkerverkabelung mit Kabelbindern (nicht mitgeliefert) am oberen Abschnitt des linken Satteltaschenschutzbügels sichern.
Mikrofon einbauen
  1. Siehe Abbildung 3. Die Mikrofonaufhängung (28) in einer praktischen Lage mit den Schrauben (31), Unterlegscheiben (29) und Sicherungsmuttern (30) vom Mikrofon-Halterungssatz anbringen.
  2. Den Mikrofonstecker (27) in die Buchse auf der linken Seite des Topfs (FLHP-Modelle) oder links neben dem Handschuhfach (FLHTP-Modelle) einstecken.
Erneute Inbetriebnahme
  1. Sicherstellen, dass der Zündschalter in der Position OFF (Aus) steht. Modelle mit Hauptsicherung: Im Werkstatthandbuch nachschlagen und die Anweisungen zum Einbau der Hauptsicherung befolgen. Modelle mit HAUPTÜBERLASTSCHALTER: Eine dünne Schicht Harley-Davidson Elektrokontakt-Schmiermittel, (Teile-Nr. 99861-02), Vaseline oder ein anderes Korrosionsschutzmittel auf den Batterieminuspol auftragen. Im Werkstatthandbuch nachschlagen und die Anweisungen zum Anschluss des Batterieminuskabels befolgen.
  2. Den Zündschalter auf IGNITION (Zündung) stellen, den Motor jedoch nicht anlassen.
    3. HINWEIS
    Vor der Verwendung des wasserdichten Verstärkers der WPA™-Serie muss die Ausgabelautstärke der Lautsprecheranlage (PA) auf zufriedenstellende Betriebspegel eingestellt werden.
    Zur Pegeleinstellung wird ein kleiner, flacher Schraubendreher benötigt.
  3. Zur Einstellung der Radiowiederholungspegel (Ausgabelautstärke):
    1. Den PA-Einstellanschluss (Potentiometer) links neben dem zwölfpoligen Eingang auf dem getrennten Verstärker ausfindig machen. Das Potentiometer ist hinter einer Nr. 10-32 Kreuzschlitz-Maschinenschraube verborgen (siehe Abbildung 2 ). Diese Schraube entfernen.
    2. Das Mikrofon mit der Taste einschalten und in der Nähe des Lautsprechers ablegen.
    3. Den Schraubendreher in den PA- Einstellanschluss einsetzen und im Uhrzeigersinn drehen, um die Lautstärke zu erhöhen, bis keine merkliche Feedbackverzerrung zu hören ist.
    4. Die Kreuzschlitzschraube in ihre ursprüngliche Stellung zurücksetzen.
  4. Die eingebauten Anlagen auf einwandfreie Funktion prüfen.
Abbildung 2. Verstärker, Ansicht von hinten
ERSATZTEILE

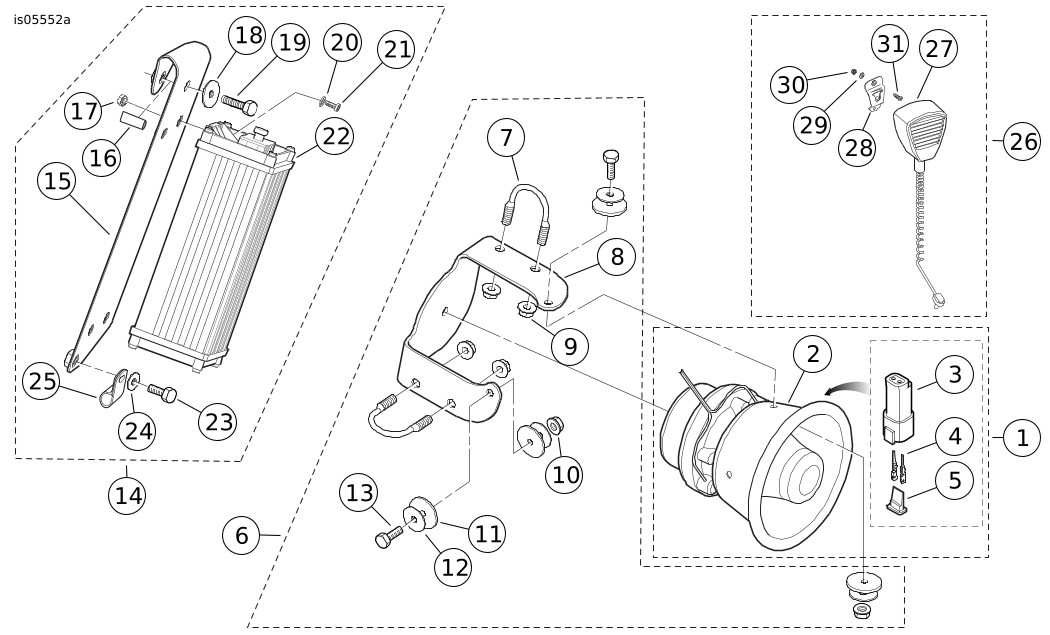

Abbildung 3. Ersatzteile, Polizei-Notdienstsatz
ERSATZTEILE
Tabelle 1. Ersatzteile
Artikel
Beschreibung (Menge)
Teilenummer
1
Sirenen-/​Lautsprechersatz (enthält Teile 2 bis 5)
91157-88A
2
  • Sirene/Lautsprecher, 100 W
Nicht einzeln erhältlich
3
  • Pinkontakt, Deutsch, Nr. 16-18 AWG (2)
72190-94
4
  • Pingehäuse, Deutsch, zweipolig, versiegelt
72102-94BK
5
  • Sekundärverriegelung, Deutsch, 2-poliges Pingehäuse
72142-94
6
Sirene-/​Lautsprecher-Befestigungssatz (enthält Teile 7 bis 13)
91154-87
7
  • Bügelschraube (2)
91159-82
8
  • Halterung, Sirene-/​Lautsprecherbefestigung
91127-85
9
  • Flanschsicherungsmutter, 5/16-18 (4)
7531
10
  • Flanschsicherungsmutter, 1/4-20 (2)
7716
11
  • Gummiunterlegscheibe (4)
6035A
12
  • Flache Unterlegscheibe (4)
6036
13
  • Sechskantschraube 1/4-20 x 3/4 in lang (2)
3787
14
Verstärkerbefestigungssatz (enthält Teile 15 bis 25)
69200597
15
  • Halterung, Verstärkerbefestigung
Nicht einzeln erhältlich
16
  • Distanzscheibe
Nicht einzeln erhältlich
17
  • Sechskantmutter (2)
7688
18
  • Flache Unterlegscheibe
6237
19
  • Sechskantschraube
2871W
20
  • Flache Unterlegscheibe, 1/4 in Durchmesser (4)
6036
21
  • Schraube, Halbrundkopf, Sechskant (4)
4365
22
  • Verstärker, Sirene/Lautsprecher, 100 W
91156-93
23
  • Sechskantschraube
3929
24
  • Unterlegscheibe
6702
25
  • P-förmige Schelle
28867-88
26
Handmikrofonsatz (einschließlich Teile 27 bis 31)
91448-00
27
  • Mikrofon, WS-320
76185-93
28
  • Aufhängung, Mikrofon
76201-80A
29
  • Flache Unterlegscheibe (2)
6716
30
  • Sechskantsicherungsmutter (2)
7624
31
  • Flachkopf-Maschinenschraube (2)
2659
