SCREAMIN' EAGLE PRO BIG BORE STAGE 2-SET

J053692011-07-14

ALGEMEEN

Setnummer

29775-02C

Modellen

Deze set is geschikt voor de volgende Twin Cam 1450 cm³ (88) motoren uitgerust met Electronic Fuel Injection (EFI):

Softail-modellen van 2001 tot en met 2006 (behalve 2005 FLSTFI 15th Anniversary)
Dyna-modellen van 2004 en 2005
Touring-modellen van 2002 tot en met 2006

Vereiste aanvullende onderdelen en gereedschappen

Voor deze set moeten de volgende onderdelen afzonderlijk worden aangeschaft bij een Harley-Davidson-dealer.

Blokkeergereedschap tandwiel krukas/nokkenas (HD-42314).
Demontage-/montagegereedschap nokkenas (HD-43644)
Loctite^® 243 (blauw) 99642-97
Pakking primaire deksel (zie onderdelencatalogus)
Afstandsringset (25938-00)

Voor de juiste installatie van deze set is het gebruik vereist van een Digital Technician™ bij een Harley-Davidson-dealer.

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.

Setinhoud

Zie Afbeelding 8 , Tabel 1 tot Afbeelding 10 , Tabel 3.

OPMERKING

Dit motor-gerelateerde onderdeel is alleen voor performance- en racetoepassingen bedoeld en de verkoop of het gebruik ervan op motorfietsen met een uitlaatgasemissieregelsysteem is niet toegestaan. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.

VERWIJDEREN

WAARSCHUWING

Om te voorkomen dat de motorfiets per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, dient u voordat u verder gaat de accukabels (de minkabel (-) eerst) los te koppelen. (00307a)

WAARSCHUWING

Koppel eerst de minkabel (-) van de accu los. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00049a)

1.	Softail- en Touring-modellen van 2003 en eerder:Dyna-modellen van 2004 en 2005 en Touring-modellen van 2004 t/m 2006: a. Verwijder het zadel volgens de instructies in de servicehandleiding. b. Koppel de accukabels los, de minkabel (-) eerst. c. Verwijder de Maxi-zekering. Raadpleeg het hoofdstuk MAXI-ZEKERING VERWIJDEREN in de servicehandleiding.
	MEDEDELING Bij koppakkingen uit de Big Bore-set hoeven geen standaard (OE) O-ringen worden gebruikt. O-ringen. Plaats de twee O-ringen uit de set niet op de bovenste paspennen van de cilinder omdat dit ernstige motorschade tot gevolg kan hebben. (00484d) WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
2.	Verwijder de bestaande cilinderkoppen, cilinders en zuigers. Raadpleeg hiervoor het hoofdstuk MOTORBLOK in de betreffende servicehandleiding.
3.	Verwijder de bestaande afdekking van de primaire kettingkast, de koppelingsmembraamveerhouder en de membraamveer. Raadpleeg hiervoor het hoofdstuk AANDRIJVING in de betreffende servicehandleiding.

INSTALLEREN

Bestaande nokkenaslagers verwijderen

OPMERKING

Zowel de flensbouten van de tandwielen van de krukas en de hoofdnokkenas zijn speciaal gehard, en de platte onderlegringen hebben een speciale diameter en zijn voorzien van aardingsoppervlakken. Gebruik daarom alleen de onderdelen die worden geleverd bij de set Aandrijftandwielen voor de nokkenas (25533-99A) wanneer u deze upgrade uitvoert. De flensbouten van het tandwiel van de krukas en die van de hoofdnokkenas zijn niet onderling uitwisselbaar.

Verwijder de bestaande flensbouten en onderlegringen van de tandwielen van de krukas en de hoofdnokkenas volgens de instructies in de Servicehandleiding. Gooi de flensbouten en onderlegringen van het tandwiel van de nokkenas weg.
Verwijder het bestaande nokkenasaandrijftandwiel volgens de instructies van de Servicehandleiding.
Verwijder de bestaande nokkenaslagers en gooi deze weg. Raadpleeg MOTORBLOK, ONDERBLOK nokkenassteunplaat, demonteren/monteren (nokkenas, nokkenaslagers) in de bijbehorende servicehandleiding.

Nieuwe nokkenaslagers installeren

MEDEDELING

Om de drukring te centreren, moet u zorgen dat de O-ring in de ontlastgroef wordt geplaatst. De lagerkooi en motor kunnen beschadigd raken als de drukring niet wordt gecentreerd. (00473d)

OPMERKING

Als er niet genoeg van de gleufas blootligt om het tandwiel te kunnen plaatsen, plaatst u het afstandsstuk niet en gaat u verder naar stap '1e'. Zodra de binnenste loopring in het gefreesde gedeelte komt, verwijdert u de flensbout, de platte onderlegring en het tandwiel en monteert u het geheel inclusief het afstandsstuk. Herhaal stap 1e om de binnenste loopring van het lager volledig te plaatsen.

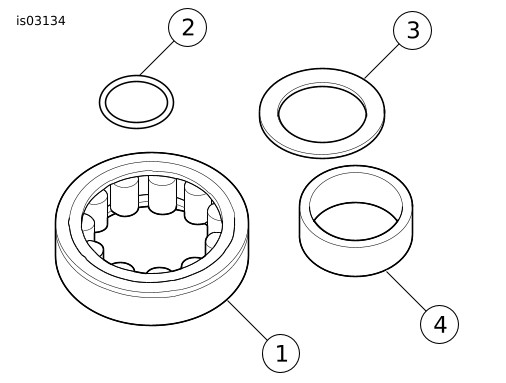

1	Rollager
2	O-ring
3	Drukring
4	Binnenste loopring van het lager

Afbeelding 1. Rollagerset voor achterste nokkenas

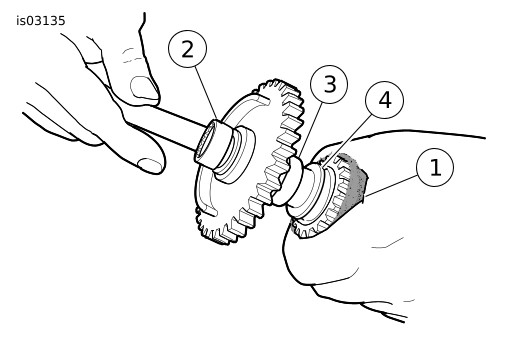

1	Poetslap
2	Ringsteeksleutel, 9/16 in.
3	Binnenste loopring van het lager
4	Drukring

Afbeelding 2. Binnenste loopring van het lager installeren (met O-ring en onderlegring)

Zie Afbeelding 1. Installeer de rollagerset voor de achterste nokkenas ( Afbeelding 10 , item 8) op de achterste nokkenas.
1. Plaats een O-ring in de schuurontlastgroef. De groef zit op de sleuf tussen het gefreesde gebied en het secundaire nokkenastandwiel. Wees voorzichtig om rekken of breken van de O-ring te voorkomen. De O-ring is niet afzonderlijk verkrijgbaar, dus moet er bij beschadiging een nieuwe rollagerset voor de achterste nokkenas worden aangeschaft.
2. Schuif de drukring omlaag over de achterste nokkenas totdat deze is gecentreerd op de O-ring in de schuurontlastpositie.
3. Schuif de binnenste loopring van het lager omlaag over de achterste nokkenas totdat deze in contact komt met de kraag van het gefreesde gebied.
4. Plaats het afstandsstuk van het tandwiel van de hoofdnokkenas en het tandwiel op de nokkenas, en bevestig deze met de dikkere platte onderlegring en de lange flensbout.
5. Zie Afbeelding 2. Wikkel een werkplaatsdoek (1) om de nokkenas om een stevige grip te krijgen en om uw hand te beschermen tegen de scherpe randen van het tandwiel. Gebruik een ringsteeksleutel van 9/16 in. (2) en draai de flensbout rechtsom. De binnenste loopring van het lager (3) is volledig geïnstalleerd wanneer deze stevig contact maakt met de drukring (4).
6. Controleer of de drukring op zijn plaats vastzit en niet kan worden gedraaid. Plaats de as indien nodig tussen messing klauwopzetstukken in een bankschroef en haal de flensbout verder aan totdat het gewenste resultaat wordt verkregen.
7. Verwijder de flensbout, de platte onderlegring, het tandwiel en het afstandsstuk.

OPMERKING

Let erop dat de lagers van de voorste en achterste nokkenas niet onderling verwisselbaar zijn. De achterste nokkenas gebruikt een rollager terwijl de voorste nokkenas een kogellager gebruikt. Zie Afbeelding 3.

Het lager kan met lichte druk of enigszins los passen. Als dit nodig lijkt, maakt u de buitendiameter van het lager schoon en past u Loctite 243 (blauw) toe voor de installatie. Wees voorzichtig dat er geen smeermiddel op de rollen of de binnendiameter van het lager komt.

Plaats de nieuwe nokkenaslagers als volgt in de nokkenassteunplaat:
1. Zie Afbeelding 4. Haal het Demontage-/montagegereedschap nokkenas (HD-43644) op.
2. Leg de nokkenassteunplaat met de zijde van de ketting van de secundaire nokkenas omhoog gericht zodanig op het steunblok dat de buitenste loopringen van het lager goed worden ondersteund. Eén hoek van het steunblok is geprofileerd om plaats te bieden aan de kettinggeleiderblokken die gegoten zijn in de voorkant van de steunplaat.
3. Centreer het nieuwe lager op de lagerboring met de letters omhoog gericht. Schuif de geleide-as van de lagerdrijver door het lager en in het gat van het steunblok.
4. Zie Afbeelding 5. Centreer de lagerdrijver onder de persram. Druk op de drijver totdat het lager stevig contact maakt met het verzonken gat in de nokkenassteunplaat. Herhaal stappen 2 a t/m 2C om het tweede lager te installeren.
Breng Loctite 243 (blauw) aan op de schroefdraden van de vier bouten van de lagerborgplaat.
Bevestig met een T20 Torx^®-dopsleutel de lagerborgplaat op de nokkenassteunplaat.
Haal de bouten aan tot 2,3-3,4 Nm (20-30 in-lbs). Controleer of het gat in de borgplaat goed is uitgelijnd met de smering van de ketting van de secundaire nokkenas.

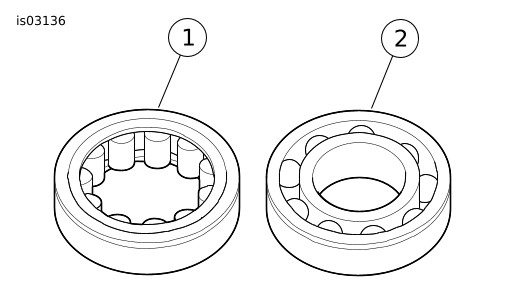

1	Rollager, achterste nokkenas
2	Kogellagers, voorste nokkenas

Afbeelding 3. Nokkenaslagers

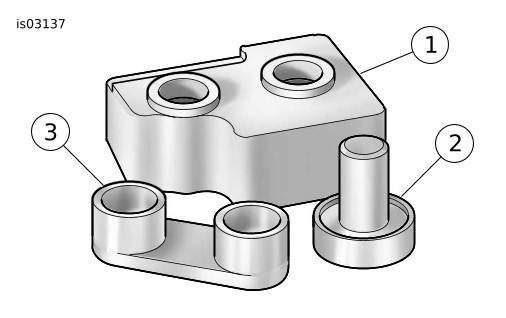

1	Steunblok
2	Lagergeleider/-drijver
3	Nokkenasdrijver

Afbeelding 4. Demontage-/montagegereedschap nokkenas

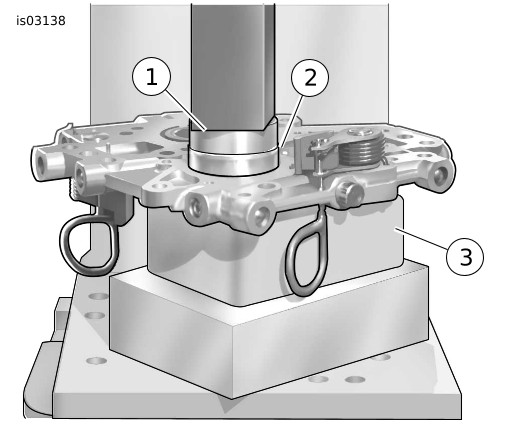

1	Lagergeleider/-drijver
2	Lager
3	Steunblok

Afbeelding 5. De lagers in de nokkenassteunplaat drukken

Nokkenas installeren

Start met de nokkenas in de nokkenaslagers.

Leg de nokkenassteunplaat terug op het steunblok als u deze hebt verwijderd. Het blok ondersteunt de binnenste loopringen van de lagers goed terwijl de nokkenassen worden geplaatst.

Raadpleeg Afbeelding 6. Breng de ponsmarkeringen op de tanden van de tandwielen (buitenoppervlakken) van de secundaire nokkenas op één lijn. Markeer met een kleurenmarkeerstift zorgvuldig de locaties van de ponsmarkeringen aan de binnenkant van de tandwieltanden. Deze markeringen zijn om ervoor te zorgen dat de nokkenas de juiste positie heeft wanneer deze in de lagers worden gedrukt.

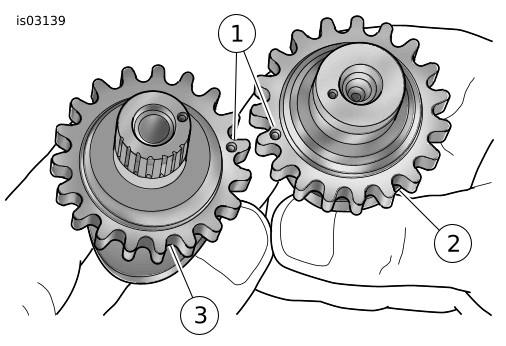

1	Ponsmarkeringen
2	Voorste nokkenas
3	Achterste nokkenas

Afbeelding 6. De ponsmarkeringen op één lijn brengen op de tandwielen van de nokkenas

Leg de ketting van de secundaire nokkenas om de tandwielen van zowel de voorste als achterste nokkenas. Om de oorspronkelijke draairichting te behouden, moeten bij demontage de aangebrachte kleurmarkeringen op de kettingschakels in tegenovergestelde richting wijzen van de nokkenassteunplaat dan bij montage.

Plaats de nokkenassen op de tegenoverliggende uiteinden van de kettingen en controleer daarna of de kleurmarkeringen aan de binnenkant van de tandwieltanden op één lijn liggen.

Houd de nokkenassen op hun plaats op de ketting met de kleurmarkeringen op één lijn en plaats de tandwieluiteinden van de nokkenassen in de lagers.

OPMERKING

Zorg ervoor dat u de nokkenassen niet verwisselt bij het indrukken. De achterste nokkenas, te herkennen aan de gleufas, moet in het rollager aan de achterkant van de nokkenassteunplaat worden gedrukt.

Plaats de kom van de nokkenasdrijver alleen op het uiteinde van de voorste nokkenas.

MEDEDELING

Houd tijdens het indrukken de geleider van de kettingspanner uit de buurt van de ketting om beschadiging van de kettingspanner te voorkomen. (00474b)

Centreer het uiteinde van de voorste nokkenas onder de ram en pas langzaam druk op de drijver toe om de voorste nokkenas in de binnendiameter van het lager te krijgen.

MEDEDELING

Zorg dat de achterste nokkenas tijdens het indrukken is uitgelijnd. Door een verkeerde uitlijning kan de binnenste loopring vastlopen op de lagerrollen waardoor het lager beschadigd kan raken. (00475b)

Oefen langzaam druk uit op de drijver op de voorste nokkenas, terwijl u de achterste nokkenas indien nodig heen en weer beweegt om de binnenste loopring tussen de lagerrollers te begeleiden.

10.

Wanneer de binnenste loopring op de achterste nokkenas een klein stukje in het rollager zit, oefent u druk uit op de drijver totdat de voorste nokkenas er volledig in zit. Indien nodig blijft u met een vinger op de achterste nokkenas drukken om ervoor te zorgen dat de eenheid haaks blijft en de binnenste loopring naar de geplaatste positie in het rollager beweegt.

11.

Nadat de nieuwe nokkenassen zijn geïnstalleerd, moet u een liniaal langs de ponsmarkering plaatsen om te controleren of de timing van de nokkenassen goed op elkaar is afgestemd zoals beschreven in de servicehandleiding.

12.

Plaats de sluitring uit de set in de groef aan het einde van de voorste nokkenas.

OPMERKING

Controleer de naaldlagers van de nokkenas in het carter en vervang deze indien nodig.

Vervang de O-ring tussen de oliepomp en de nokkenasplaat ( Afbeelding 10 , item 2) en de O-ring tussen de nokkenasplaat en het carter ( Afbeelding 10 , item 6).

De nokkenassteunplaat installeren

Installeer de nokkenasplaat volgens de instructies van MOTORBLOK, ONDERBLOK nokkenassteunplaat, demonteren/monteren (nokkenas, nokkenaslagers) in de bijbehorende servicehandleiding.

Het achterste nokkenastandwiel, het krukastandwiel en de primaire nokkenasketting installeren

1.	Breng een dun laagje schone H-D 20W50-motorolie aan in de gleuven van de achterste nokkenas.
2.	Plaats het tandwiel met gleuf op de achterste nokkenas. Raadpleeg MOTORBLOK, ONDERBLOK nokkenassteunplaat, demonteren/monteren (nokkenas, nokkenaslagers) in de bijbehorende servicehandleiding. Gebruik de afstandsstukken die in de set zijn meegeleverd in plaats van de afstandsstukken die in de servicehandleiding worden genoemd. OPMERKING Controleer of de uitlijning van de ponsmarkeringen van de tandwielen van de krukas en de hoofdnokkenas correct is volgens de aanwijzing in de servicehandleiding. Controleer de uitlijning bij tandwielvlakken van de krukas en de hoofdnokkenas. Gebruik de afstandsstukken die in de set zijn meegeleverd om de uitlijning op plus of min 0,25 mm (0,01 inch) te houden.
3.	Zie Afbeelding 10. Gebruik de flensbout van het nokkenasaandrijftandwiel (13), de onderlegring (12), de krukasflensbout (11) en de platte onderlegring (10) uit de set.
	WAARSCHUWING Gebruik een draadborgmiddel om de klembelasting op de flensbout te behouden. Een loszittende flensbout kan motorstoring veroorzaken, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00476c)
4.	Installeer de nieuwe flensbouten en onderlegringen als volgt: a. Controleer of de schroefdraden schoon en vrij van olie zijn. Breng vervolgens Loctite Primer 7649 aan. b. Breng Loctite^® 262 (rood) 94759-99 aan op de flensboutschroefdraden. c. Breng een dun laagje schone HD 20W50-motorolie aan op beide kanten van de platte onderlegringen. d. Draai de flensbout met platte onderlegring enkele slagen in om het tandwiel van de krukas aan het uiteinde van de krukas te bevestigen. e. Draai de flensbout met platte onderlegring enkele slagen in om het tandwiel van de primaire nokkenas aan het uiteinde van de hoofdnokkenas te bevestigen. f. Zie Afbeelding 7. Plaats het Blokkeergereedschap tandwiel krukas/nokkenas (HD-42314) tussen de tandwielen van de krukas en de hoofdnokkenas om rotatie te voorkomen. Het handvat van het gereedschap wordt bedrukt met 'CAM' (nokkenas) om de juiste stand aan te geven. g. Draai de flensbouten van de tandwielen van de krukas en de hoofdnokkenas aan tot 20,3 Nm (15 ft-lb). h. Draai elke flensbout één volledige slag los. i. Haal de flensbout van de krukas aan tot het uiteindelijke aanhaalmoment van 32,5 Nm (24 ft-lb). j. Haal de flensbout van het tandwiel van de hoofdnokkenas aan tot het uiteindelijke aanhaalmoment van 46 Nm (34 ft-lb). k. Verwijder het tandwielblokkeergereedschap en volg de instructies in de servicehandleiding om de kettingspanner van de primaire nokkenas te ontspannen.
5.	Installeer de nokkenaskap volgens de instructies van MOTORBLOK, ONDERBLOK nokkenassteunplaat, demonteren/monteren (nokkenas, nokkenaslagers) in de bijbehorende servicehandleiding. OPMERKING Vervang de nokkenaskappakking ( Afbeelding 10 , item 3).

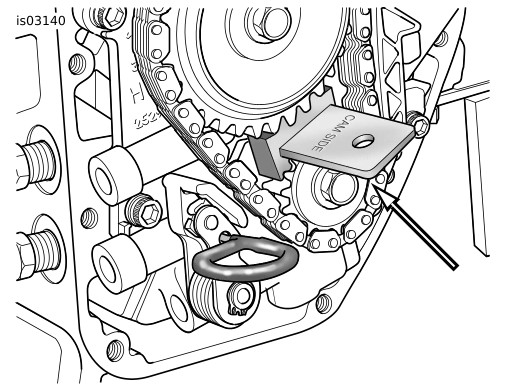

Afbeelding 7. Blokkeergereedschap tandwiel krukas/nokkenas

Motoronderdelen installeren

Plaats de zuigers, cilinders en cilinderkoppen uit deze set. Raadpleeg hiervoor het hoofdstuk MOTORBLOK in de betreffende servicehandleiding.
Installeer de membraanveerklem, de ketting van de koppelingsmembraanveer ( Tabel 2 , item 15) en de primaire kettingkast. Raadpleeg hiervoor het hoofdstuk AANDRIJVING in de betreffende servicehandleiding.

Monteer het High Performance-luchtfilter

Raadpleeg de instructies die zijn meegeleverd met de luchtfilterset (2944-99D) op het Instructieblad J04163.

Eindmontage

WAARSCHUWING

Sluit eerst de pluskabel (+) van de accu aan. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00068a)

	WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
1.	Softail-modellen, Dyna-modellen van 2003 en eerder en Touring-modellen van 2003 en eerder:Dyna- en Touring-modellen van 2004 t/m 2006: a. Sluit de accukabels aan, de pluskabel (+) eerst. b. Installeer het zadel volgens de instructies in de servicehandleiding. c. Plaats de Maxi-zekering. Zie MAXI-ZEKERING INSTALLEREN in de servicehandleiding.

Opnieuw kalibreren van de ECM

MEDEDELING

De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)

Download de nieuwe ECM-kalibratie met behulp van de Digital Technician™ bij een Harley-Davidson-dealer.

SERVICEONDERDELEN

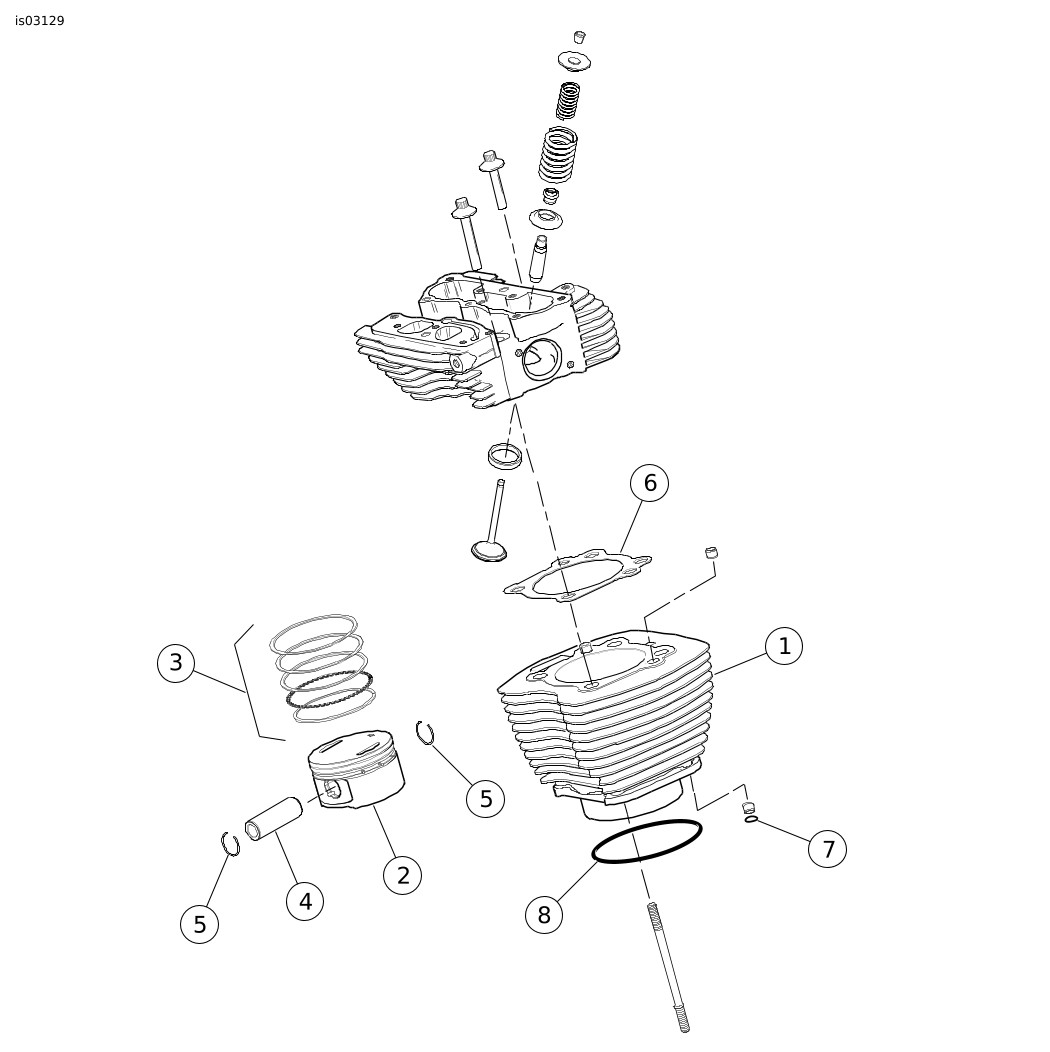

Afbeelding 8. Serviceonderdelen: Screamin' Eagle Pro Big Bore Stage 2-set

Tabel 1. Serviceonderdelen: Screamin' Eagle Pro Big Bore Stage 2-set

Item	Beschrijving (aantal)	Onderdeelnummer	Item	Beschrijving (aantal)	Onderdeelnummer
1	Cilinder (zwart) (2)	16547-99A	6	Koppakking (2)	16787-99A
2	Zuiger (2)	Niet afzonderlijk verkrijgbaar	7	O-ring, paspen cilinderkop (2)	11273
3	Zuigerveerset (2)	21918-99	8	O-ring, cilindervoet (2)	11256
4	Zuigerpen (2)	22132-99	--	Zuigeronderdelenset (bevat items 2 t/m 5)	22851-99A
5	Zuigerpen met circlip (4)	22097-99	Let op: Plaats de O-ringen (item 7) niet op de bovenste paspennen van de cilinder.

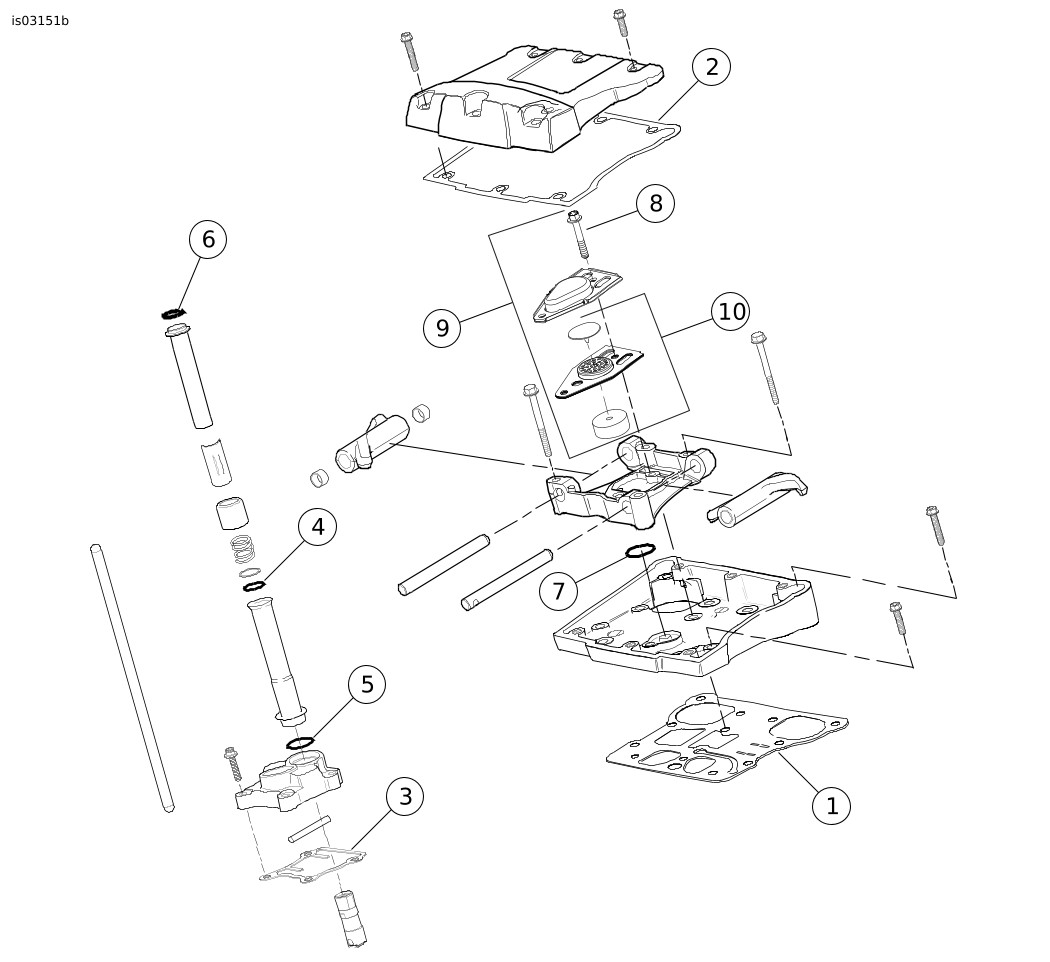

Afbeelding 9. Serviceonderdelen: Screamin' Eagle Big Bore Stage 1-set

Tabel 2. Serviceonderdelen: Screamin' Eagle Big Bore Stage 2-set

Item	Beschrijving (aantal)	Onderdeelnummer	Item	Beschrijving (aantal)	Onderdeelnummer
1	Pakking, onderzijde tuimelaarkap (2)	16719-99A	10	Keerschot (2)	26500002
2	Pakking, bovenzijde tuimelaardeksel (2)	17386-99A	11	Luchtfilterset (niet afgebeeld)	29440-99C
3	Pakking, klepstoterkap (2)	18635-99B	12	Pakking, uitlaat (niet afgebeeld)	17048-98
4	O-ring, middelste afdekking klepstoterstang (4)	11132	13	Keerring, EFI-inlaat (2) (niet afgebeeld)	26995-86B
5	O-ring, onderste afdekking klepstoterstang (4)	11145	14	Klepsealset (niet afgebeeld)	18004-86
6	O-ring, bovenste afdekking klepstoterstang (4)	11293	15	Veer, koppelingsmembraan (niet afgebeeld)	37951-98
7	O-ring, tuimelaararmsteun (2)	11270	--	Carterontluchtingset (bevat items 8 t/m 10)	17025-03A
8	Bout (4)	4400
9	Carterontluchting	17025-03A

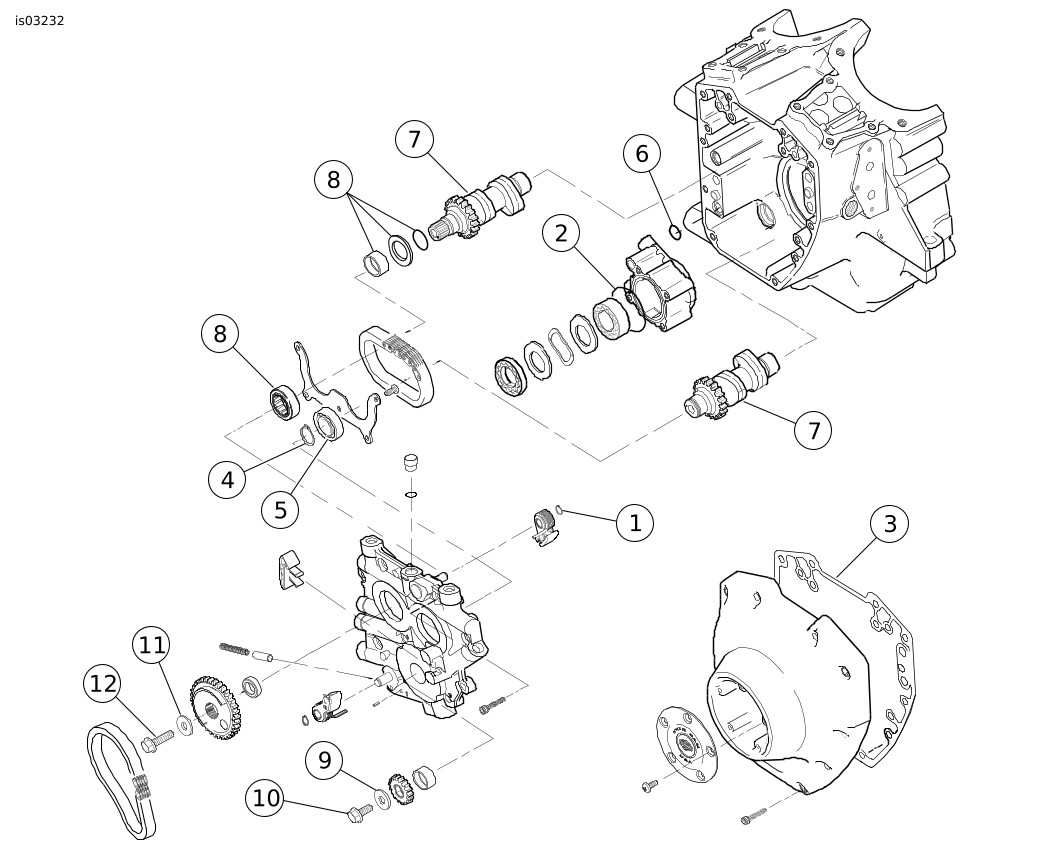

Afbeelding 10. Serviceonderdelen: Screamin' Eagle Pro Big Bore Stage 2-set

Tabel 3. Serviceonderdelen: Screamin' Eagle Pro Big Bore Stage 2-set

Item	Beschrijving (aantal)	Onderdeelnummer	Item	Beschrijving (aantal)	Onderdeelnummer
1	Sluitring (2)	11031	8	Rollagerset, achterste nokkenas	8983
2	O-ring, tussen oliepomp en nokkenasplaat	11286	9	Onderlegring (krukas) (2)	Niet afzonderlijk verkrijgbaar
3	Pakking, nokkenaskap	25244-99A	10	Dopschroef, geflensd (krukas) (2)	Niet afzonderlijk verkrijgbaar
4	Sluitring, nokkenas	11494	11	Onderlegring (achterste nokkenas)	6294
5	Kogellager, voorste nokkenas	8990A	12	Dopschroef, geflensd (achterste nokkenas)	996
6	O-ring, tussen nokkenasplaat en carter (2)	11301	13	Loctite 262 (rood), 0,5 mL doos (niet afgebeeld)	Niet afzonderlijk verkrijgbaar
7	Nokkenasset (bevat onderdelen voor voorkant en achterkant)	25937-99B	Aantekeningen: Items 9 en 10 zijn alleen beschikbaar als onderdeel van bevestigingsset aandrijftandwielen voor de nokkenas 25533-99A. Loctite (item 13) is alleen beschikbaar in een tube van 6 ml, onderdeelnr. 94759-99.
