KIT PINZE ROSSE POSTERIORI FRENO
J061272015-03-11
GENERALITÀ
Numeri kit
41300157
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti e accessori o la sezione Parts and Accessories (Parti e accessori) sul sito web www.harley-davidson.com (solo in inglese).
Questo kit sostituisce direttamente i componenti originali (OE) e si installa nello stesso modo.
Requisiti di installazione
È necessario liquido per freni idraulici nuovo e non contaminato, in un recipiente sigillato. Consultare il manuale di manutenzione dell’anno/modello della motocicletta per stabilire il corretto liquido per freni.
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni riportate nel manuale di manutenzione. Per questa installazione è richiesto l’uso del manuale di manutenzione della motocicletta di quest’anno/questo modello. Ne è disponibile uno presso i concessionari Harley-Davidson.
AVVERTENZAI freni sono un componente essenziale della sicurezza. Per la riparazione o la sostituzione dei freni rivolgersi a un concessionario Harley-Davidson. Una cattiva manutenzione o riparazione dei freni può comprometterne le prestazioni, con pericolo di lesioni gravi o mortali. (00054a)
PREPARAZIONE
AVVERTENZAPer prevenire l’avviamento indesiderato del veicolo e conseguenti lesioni gravi o mortali, estrarre il fusibile principale prima di procedere. (00251b)
NOTA
- CON sirena di sicurezza: Con il portachiavi elettronico del sistema di sicurezza presente, portare il commutatore di accensione su ACCESO. Vedere il manuale di manutenzione. Disattivare il sistema di sicurezza. Portare il commutatore di accensione su OFF (spento). Togliere IMMEDIATAMENTE il fusibile principale.
- SENZA sirena di sicurezza: Vedere il manuale di manutenzione. Estrarre il fusibile principale.
INSTALLAZIONE
AVVERTENZAContatto con DOT 4 Brake Fluid può avere effetti gravi per la salute. Il mancato uso di una protezione adeguata per la pelle e gli occhi potrebbe causare lesioni gravi o mortali.
- Se inalato: mantenere la calma, portare il soggetto all'aria aperta, consultare un medico.
- Se è stato a contatto con la pelle: Togliere gli indumenti contaminati. Sciacquare la pelle immediatamente con molta acqua per 15-20 minuti. In caso di irritazione, rivolgersi ad un medico.
- Se è stato a contatto con gli occhi: Lavare per almeno 15 minuti sotto acqua corrente tenendo le palpebre ben aperte. In caso di irritazione, rivolgersi ad un medico.
- Se ingerito: Sciacquare la bocca e bere molta acqua. Non provocare il vomito. Contattare il Centro antiveleni. É necessario rivolgersi immediatamente ad un medico.
- Per ulteriori dettagli vedere il foglio di sicurezza (SDS) disponibile su sds.harley-davidson.com
AVVISO
Dot 4 Brake Fluid danneggerà le superfici verniciate e il pannello della scocca con cui viene in contatto. Procedere sempre con cautela e proteggere le superfici dai versamenti ogni volta che si lavora sui freni. L’inosservanza di queste precauzioni può causare danni estetici alla motocicletta. (00239c)
NOTA
Se il liquido per freni DOT 4 dovesse entrare in contatto con una superficie verniciata, lavare IMMEDIATAMENTE l'area con acqua pulita.
Coprire le superfici circostanti della motocicletta per proteggere la finitura da eventuali danni causati da versamenti o spruzzi di liquido per freni DOT 4.
AVVERTENZASostituire le guarnizioni della tubazione del freno. Un successivo utilizzo delle guarnizioni originali può causare guasti al freno e perdita di controllo del veicolo, con pericolo di incidenti gravi o mortali. (00318a)
AVVISO
Rimuovere con cautela i componenti della tubazione del freno. Danni alle superfici di contatto possono provocare delle perdite. (00320a)
- Vedere il manuale di manutenzione. Rimuovere la pinza del freno posteriore.
- Installare la nuova pinza del freno posteriore come da istruzioni nel manuale di manutenzione.
COMPLETAMENTO
NOTA
Verificare che il commutatore di accensione sia su SPENTO prima di installare il fusibile principale.
- Vedere il manuale di manutenzione. Installare il fusibile principale.
AVVERTENZADopo l’intervento sui freni e prima di spostare la motocicletta, azionare i freni per aumentare la pressione nell’impianto. Una pressione insufficiente può compromettere le prestazioni del freno, con pericolo di lesioni gravi o mortali. (00279a)
AVVERTENZADopo aver riparato l’impianto dei freni, collaudare i freni a bassa velocità. Se i freni non funzionassero regolarmente, provandoli ad alta velocità si rischierebbe di perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00289a)
PARTI DI RICAMBIO

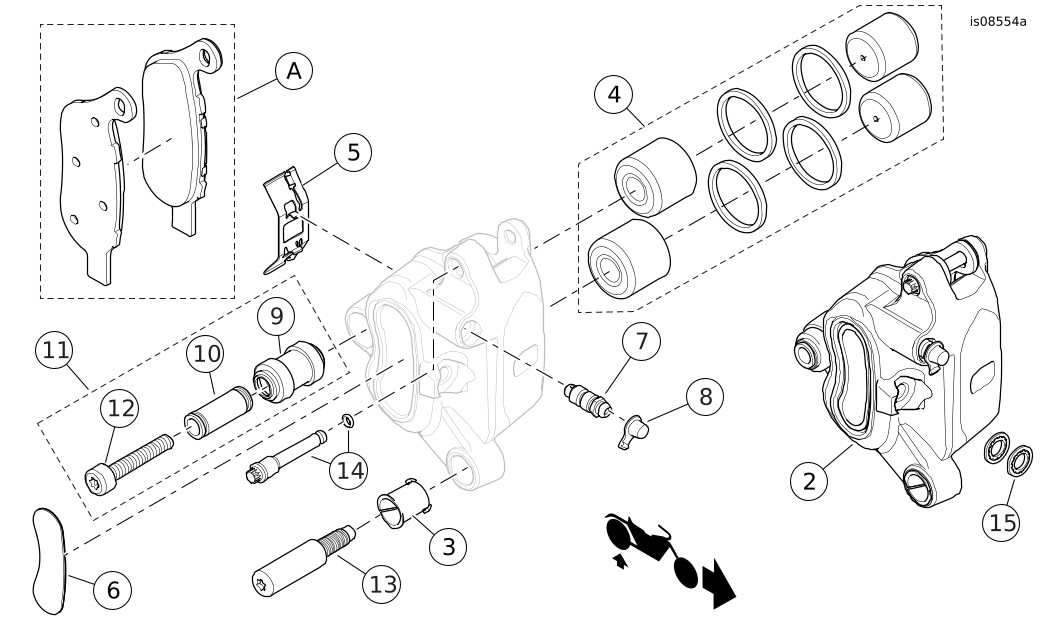

Figura 1. Parti di ricambio, kit pinza del freno
Tabella 1. Parti di ricambio
Voce | Descrizione (quantità) | Numero parte |
|---|---|---|
1 | Kit pinze del freno, posteriore (rosso) | 41300157 |
2 |
| 41300130 |
3 |
| Parte non venduta separatamente |
4 |
| 42334-08A |
5 |
| 42347-08 |
6 |
| 44404-00 |
7 |
| 44400-00 |
8 |
| 44147-87A |
9 |
| Parte non venduta separatamente |
10 |
| Parte non venduta separatamente |
11 |
| 44066-08A |
12 |
| Parte non venduta separatamente |
13 | Perno del fodero, pinza posteriore | 42143-08B |
14 | Kit pistoni, pinza posteriore | 42345-08 |
15 | Guarnizione tubazione del freno (2) | 41731-01 |
Elementi non inclusi nel kit: | ||
A | Kit pastiglie, freno posteriore | |
