レッドリアブレーキキャリパーキット
J061272015-03-11
概要
キット番号
41300157
適合モデル
モデルの適合に関する情報は、最新の純正P&Aカタログを参照してください。または、www.harley-davidson.com (英語のみ)の「部品とアクセサリー」セクションをご覧ください。
このキットは標準装備のコンポーネントを直接交換するもので、同じ要領で取り付けます。
取り付け要件
新しいきれいな、密封容器に入った油圧ブレーキフルードが必要です。このバイクの年式/モデルのサービスマニュアルを参照し、正しいブレーキフルードを確認してください。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取扱要領書は、サービスマニュアルの記載情報の参照を必要としています。取り付け時には、車両の年/モデルのサービスマニュアルが必要です。マニュアルはハーレーダビッドソン正規販売網店で入手できます。
警告ブレーキは安全に関わる重要なコンポーネントです。 ブレーキの修理や交換が必要な場合は、ハーレーダビッドソン ジャパン正規販売網店にご依頼ください。 ブレーキの不適正な整備は、ブレーキ性能に悪影響を与え死亡事故や重大なケガにつながるおそれがあります。 (00054a)
準備
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
注記
- スマートサイレン装備車:セキュリティーフォブがある状態で、イグニッションスイッチをオンにする。サービスマニュアルを参照してください。セキュリティシステムを解除します。イグニッション/ランプスイッチをオフ(OFF)にします。直ちにメインヒューズを取り外します。
- スマートサイレン非装備車:サービスマニュアルを参照してください。メインヒューズを取り外します。
取付
警告DOT 4ブレーキフルードに触れると、健康に重大な影響を及ぼすおそれがあります。 適切な皮膚の保護用具及びセーフティグラスを着用しないと、死亡事故または重大な人身事故を引き起こすおそれがあります。
- 吸入した場合: 安静にし、新鮮な空気を取り込み、医師の手当てを受けてください。
- 皮膚に付着した場合: 汚染された衣服を脱ぐ。 直ちに多量の水で皮膚を15 ~ 20分間洗い流します。 炎症が発生したときは、医師の手当てを受けてください。
- 目に入った場合: 最低15分間、目を開けたまま、流水で洗い流してください。 炎症が発生したときは、医師の手当てを受けてください。
- 飲み込んだ場合: 口を濯ぎ、多量の水を飲んでください。 吐かせてはなりません。 ポイズンコントロールにお知らせください。 緊急手当が必要です。
- 詳細については、sds.harley-davidson.comにある安全データシート(SDS)を参照してください。
ご注意
DOT 4 brake fluid (DOT 4ブレーキフルード)が塗装面およびボディパネル面に付着すると、表面が損傷します。 ブレーキに関する作業を行うときは、常にブレーキフルードをこぼさないように注意し、塗装面を保護してください。 表面を保護しないと外装に傷が付くおそれがあります。 (00239c)
注記
DOT 4 BRAKE FLUID (DOT 4ブレーキフルード)が塗装面に付着した場合、その部分を直ちにきれいな水で洗い流します。
DOT 4ブレーキフルードの付着や飛沫による塗装の損傷を防ぐため、周辺のバイクの表面を覆ってください。
警告ブレーキラインガスケットの交換。 純正ガスケットを取り替えずに使用すると、ブレーキに不具合が生じて車両が制御できなくなり、死亡したり重傷を負う原因となります。 (00318a)
ご注意
ブレーキライン構成部品は慎重に取り外してください。 座面が損傷すると漏れを起こす場合があります。 (00320a)
- サービスマニュアルを参照してください。リアブレーキキャリパーを取り外します。
- サービスマニュアルに従って新品のリアブレーキキャリパーを取り付けます。
完了
注記
イグニッションスイッチがオフになっていることを確認してからメインヒューズを取り付けます。
- サービスマニュアルを参照してください。メインヒューズを取り付けます。
警告ブレーキの整備を行ったら、車両を運転する前に、ブレーキをポンピングしてブレーキシステムに圧力をかけます。 圧力が不足すると、ブレーキの制動力に悪影響を及ぼし、死亡事故または重大な人身事故を引き起こすおそれがあります。 (00279a)
警告ブレーキシステムを修理した後は、低速でブレーキをテストしてください。 ブレーキが正しく作動しない場合、高速でテストを行うと制御不能となり、死亡したり重傷を負ったりするおそれがあります。 (00289a)
交換用パーツ

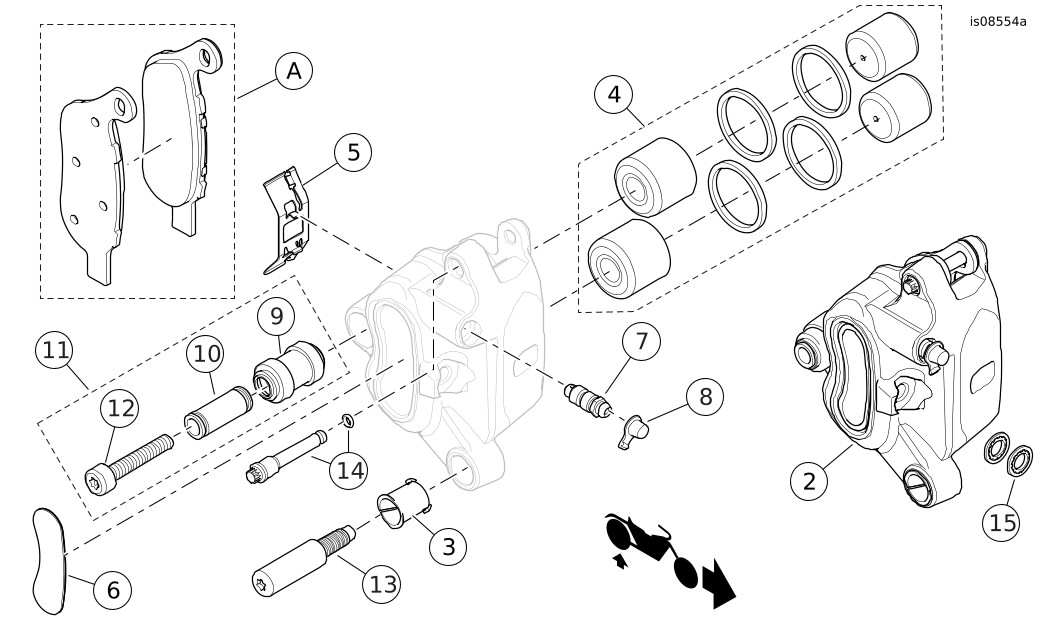

図1。 交換用パーツ、ブレーキキャリパーキット
表1。 交換用パーツ
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | ブレーキキャリパーキット、リア(レッド) | 41300157 |
2 |
| 41300130 |
3 |
| 単品販売なし |
4 |
| 42334-08A |
5 |
| 42347-08 |
6 |
| 44404-00 |
7 |
| 44400-00 |
8 |
| 44147-87A |
9 |
| 単品販売なし |
10 |
| 単品販売なし |
11 |
| 44066-08A |
12 |
| 単品販売なし |
13 | スライダーピン、リアキャリパー | 42143-08B |
14 | ピンキット、リアキャリパー | 42345-08 |
15 | ブレーキラインガスケット(2) | 41731-01 |
キットに含まれない品目: | ||
A | パッドキット、リアブレーキ | |
