KIT DE MORDAZA DEL FRENO TRASERO ROJO
J061272015-03-11
GENERALIDADES
Números del kit
41300157
Modelos
Para obtener información sobre la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Este kit es un reemplazo directo del componente del equipo original (OE) y se instala de la misma forma.
Requisitos de instalación
Se necesitará líquido de frenos hidráulicos nuevo, no contaminado, de un recipiente sellado. Vea el Manual de servicio para este año/modelo de motocicleta, para determinar el líquido de frenos correcto.
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación, se requiere el Manual de servicio de este año o el modelo de motocicleta. Disponible en un concesionario Harley-Davidson.
ADVERTENCIA
Los frenos son un componente de seguridad crucial. Contacte un concesionario Harley-Davidson para la reparación o reemplazo de los frenos. Los frenos mal reparados pueden afectar el funcionamiento de los frenos, lo que puede causar la muerte o lesiones graves. (00054a)
Contenido del kit
Vea Figura 1 y Tabla 1.
PREPARACIÓN
ADVERTENCIA
Extraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
NOTA
  • CON sirena de seguridad: Con el llavero con mando a distancia de seguridad presente, gire el interruptor de encendido a ON (encendido). Ver el Manual de servicio Desactive el sistema de seguridad. Gire el interruptor de encendido a OFF (apagado). Quite el fusible principal INMEDIATAMENTE.
  • SIN sirena de seguridad: Ver el Manual de servicio Quite el fusible principal.
INSTALACIÓN
ADVERTENCIA
El contacto con el líquido de frenos DOT 4 puede tener efectos de salud graves. Si no usa la protección correcta para la piel y los ojos puede causar lesiones graves o la muerte.
  • Si se inhala: Mantenga la calma, respire aire fresco y busque atención médica.
  • Si entra en contacto con la piel: Quítese la ropa contaminada. Enjuague la piel inmediatamente con agua abundante durante 15 a 20 minutos. Si se genera irritación, busque atención médica.
  • Si entra en contacto con los ojos: Lave los ojos afectados durante al menos 15 minutos bajo el agua corriente con los párpados abiertos. Si se genera irritación, busque atención médica.
  • Si se ingiere: Enjuague la boca y luego beba mucha agua. No induzca el vómito. Comunícate con toxicología. Busque atención médica de inmediato.
  • Para obtener más detalles, vea la Hoja de datos de seguridad (SDS) disponible en sds.harley-davidson.com
(00240e)
AVISO
El líquido de frenos DOT 4 provocará daños en las superficies pintadas y los tableros de la carrocería con los que haga contacto. Siempre tenga cuidado y proteja las superficies contra los derrames cuando realice trabajos en los frenos. No hacerlo puede causar daños cosméticos. (00239c)
NOTA
Si el DOT 4 Brake Fluid (líquido de frenos DOT 4) hace contacto con las superficies pintadas, enjuague el área INMEDIATAMENTE con agua.
Cubra las superficies cercanas de la motocicleta para proteger el acabado contra daños causados por derrames o salpicaduras de líquido de frenos DOT 4.
ADVERTENCIA
Reemplace las juntas de la línea del freno. Volver a usar las juntas originales puede ocasionar la falla del freno y la pérdida del control del vehículo, lo que podría causar la muerte o lesiones graves. (00318a)
AVISO
Quite los componentes de la línea del freno con cuidado. El daño a las superficies de asentamiento puede causar fugas. (00320a)
  1. Vea el Manual de servicio. Extraiga la mordaza del freno trasero.
  2. Instale la mordaza nueva del freno trasero, de acuerdo con el Manual de servicio.
TERMINADO
NOTA
Verifique que el interruptor de encendido esté en OFF (apagado), antes de instalar el fusible principal.
  1. Vea el Manual de servicio. Instale el fusible principal.
ADVERTENCIA
Después de dar servicio a los frenos y antes de mover la motocicleta, bombee los frenos para acumular presión en el sistema de frenos. La presión insuficiente puede afectar el funcionamiento de los frenos, lo que podría ser la causa de muerte o lesiones graves. (00279a)
ADVERTENCIA
Después de reparar el sistema de frenos, pruebe los frenos a baja velocidad. Si los frenos no funcionan correctamente, probarlos a velocidades altas puede provocar la pérdida de control, lo que podría ser la causa de muerte o de lesiones graves. (00289a)
PIEZAS DE SERVICIO

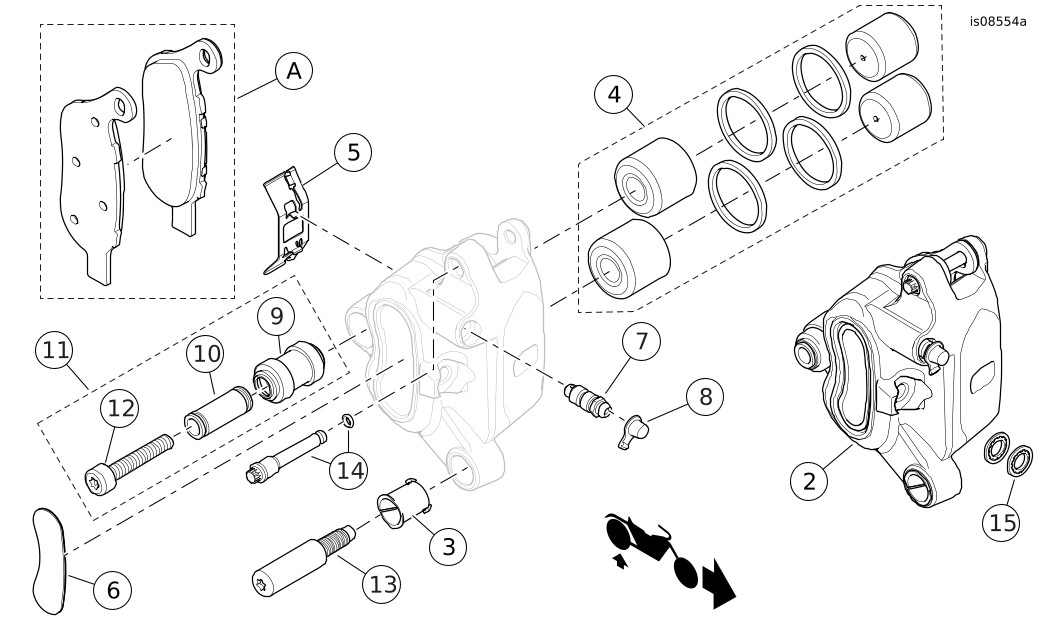

Figura 1. Piezas de servicio, Kit de mordazas del freno
Tabla 1. Piezas de servicio
Artículo
Descripción (cantidad)
Número de pieza
1
Kit de mordaza del freno, trasero (rojo)
41300157
2
  • Conjunto de la mordaza del freno, trasero (roja) Incluye los artículos 3 al 10.
41300130
3
  • ... Buje, mordaza trasera
No se vende por separado
4
  • ... Kit de pistón, mordaza trasera
42334-08A
5
  • ... Resorte, pastilla del freno
42347-08
6
  • ... Calcomanía, "HARLEY-DAVIDSON"
44404-00
7
  • ... Tornillo de purga
44400-00
8
  • ... Tapa, tornillo de purga
44147-87A
9
  • ... Funda contra el polvo, mordaza trasera
No se vende por separado
10
  • ... Buje, mordaza trasera
No se vende por separado
11
  • Kit de pasador de la mordaza. Incluye los artículos 9, 10, 12.
44066-08A
12
  • ... Perno trasero, mordaza trasera
No se vende por separado
13
Pasador del deslizador, mordaza trasera
42143-08B
14
Kit de pasador, mordaza trasera
42345-08
15
Junta de la línea del freno (2)
41731-01
Artículos no incluidos en el kit:
A
Kit de pasador, freno trasero
