ROTER HINTERRADBREMSSATTELSATZ
J061272015-03-11
ALLGEMEINES
Satz-Nummern
41300157
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.
Der Satz dient als Ersatz für die Originalkomponenten und wird auf gleiche Weise eingebaut.
Einbauanforderungen
Frische, nicht verunreinigte Hydraulikbremsflüssigkeit aus einem verschlossenen Behälter wird benötigt. Im Werkstatthandbuch für das entsprechende Jahr und Motorradmodell nachschlagen, um die korrekte Bremsflüssigkeit zu bestimmen.
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Dies ist bei einem Harley-Davidson-Händler erhältlich.
WARNUNG
Bremsen sind entscheidend für die Fahrzeugsicherheit. Bezüglich der Reparatur oder Austausch der Bremsen, einen Harley-Davidson-Händler aufsuchen. Unsachgemäß gewartete Bremsen können die Bremsleistung beeinträchtigen, was zu schweren oder tödlichen Verletzungen führen kann. (00054a)
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 1.
VORBEREITUNG
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
HINWEIS
  • MIT Sicherheitssirene: Bei vorhandenem Schlüsselanhänger Zündung auf ON (Ein) schalten. Siehe Werkstatthandbuch. Sicherheitssystem entschärfen. Den Zündschalter auf OFF (Aus) schalten. SOFORT die Hauptsicherung ausbauen.
  • OHNE Sicherheitssirene: Siehe Werkstatthandbuch. Die Hauptsicherung ausbauen.
EINBAU
WARNUNG
Der Kontakt mit DOT 4 Brake Fluid kann schwerwiegende gesundheitliche Auswirkungen haben. Wenn Sie keinen angemessenen Haut- und Augenschutz tragen, kann dies zum Tod oder zu schweren Verletzungen führen.
  • Falls eingeatmet: Ruhe bewahren, an die frische Luft gehen, einen Arzt aufsuchen.
  • Bei Kontakt mit der Haut: Verunreinigte Kleidung ausziehen. Haut sofort mit viel Wasser für 15–20 Minuten abspülen. Beim Auftreten von Reizungen einen Arzt aufsuchen.
  • Bei Augenkontakt: Betroffene Augen mindestens 15 Minuten unter fließendem Wasser mit offenen Augenlidern waschen. Beim Auftreten von Reizungen einen Arzt aufsuchen.
  • Bei Verschlucken: Mund ausspülen und danach viel Wasser trinken. Kein Erbrechen herbeiführen. Kontaktieren Sie das Giftinformationszentrum. Sofortige ärztliche Hilfe erforderlich.
  • Siehe Sicherheitsdatenblatt (SDS) für weitere Informationen unter sds.harley-davidson.com.
(00240e)
HINWEIS
DOT 4 Brake Fluid beschädigt bei Kontakt lackierte Oberflächen und Verkleidungen. Immer vorsichtig vorgehen und Oberflächen vor Verschütten schützen, wenn Bremsarbeiten durchgeführt werden. Nichtbefolgen dieser Anweisungen kann zu kosmetischen Schäden führen. (00239c)
HINWEIS
Sollte DOT 4-Bremsflüssigkeit mit lackierten Flächen in Kontakt kommen, diesen Bereich SOFORT mit klarem Wasser abspülen.
Benachbarte Motorradoberflächen abdecken, um sie gegen Schäden durch verspritzte oder verschüttete DOT 4-Bremsflüssigkeit zu schützen.
WARNUNG
Bremsleitungsdichtungen austauschen. Das Wiederverwenden von alten Dichtungen kann zu Bremsversagen und Verlust der Fahrzeugkontrolle führen, was schwere oder tödliche Verletzungen zur Folge haben kann. (00318a)
HINWEIS
Die Komponenten der Bremsleitung behutsam ausbauen. Schäden an den Sitzflächen können zu Undichtigkeiten führen. (00320a)
  1. Siehe Werkstatthandbuch. Den Hinterradbremssattel entfernen.
  2. Den neuen Hinterradbremssattel nach den Anweisungen im Werkstatthandbuch einbauen.
ABSCHLUSS
HINWEIS
Sicherstellen, dass der Zündschalter auf OFF (AUS) geschaltet ist, bevor die Hauptsicherung eingesetzt wird.
  1. Siehe Werkstatthandbuch. Die Hauptsicherung einbauen.
WARNUNG
Nach der Wartung der Bremsen und vor Bewegen des Motorrads die Bremsen mehrmals hintereinander betätigen, um Bremsdruck aufzubauen. Wenn die Bremsen nicht richtig funktionieren, kann eine Probefahrt bei hoher Geschwindigkeit zum Verlust der Kontrolle über das Fahrzeug und somit zu schweren oder tödlichen Verletzungen führen. (00279a)
WARNUNG
Nach Reparatur der Bremsanlage die Bremsen bei niedriger Geschwindigkeit testen. Wenn die Bremsen nicht richtig funktionieren, kann eine Probefahrt bei hoher Geschwindigkeit zum Verlust der Kontrolle über das Fahrzeug und somit zu schweren oder tödlichen Verletzungen führen. (00289a)
ERSATZTEILE

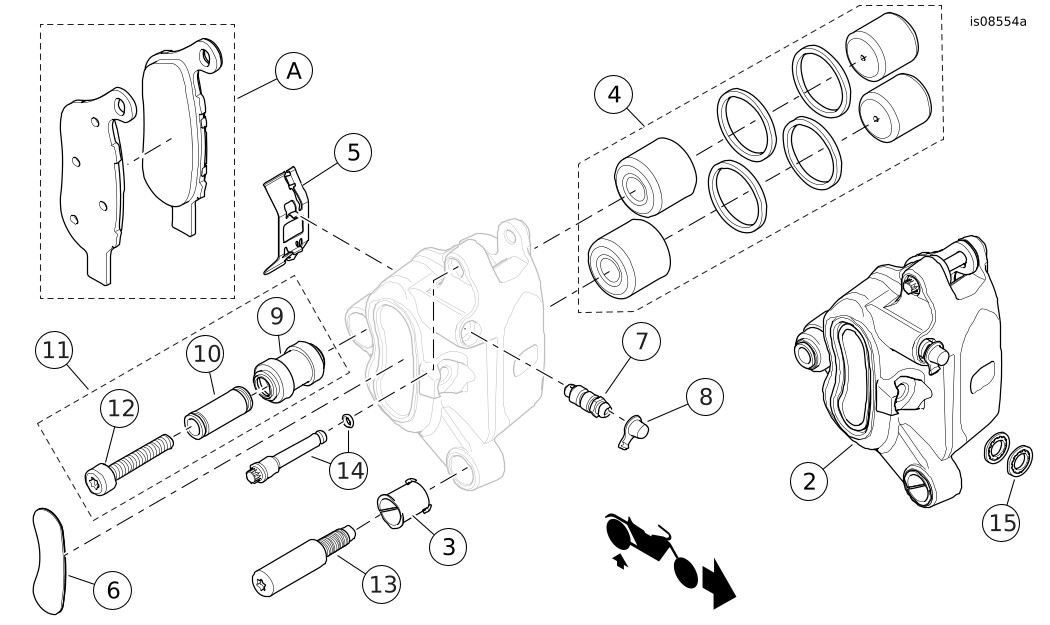

Abbildung 1. Ersatzteile, Bremssattelsatz
Tabelle 1. Ersatzteile
Angabe
Beschreibung (Menge)
Teilenummer
1
Bremssattelsatz, hinten (rot)
41300157
2
  • Bremssattel, hinten (rot) Enthält Teile 3 bis 10.
41300130
3
  • ... Buchse, Hinterradbremssattel
Nicht einzeln erhältlich
4
  • ... Kolbensatz, Hinterradbremssattel
42334-08A
5
  • ... Feder, Bremsbelag
42347-08
6
  • ... Aufkleber, „HARLEY-DAVIDSON“
44404-00
7
  • ... Entlüftungsschraube
44400-00
8
  • ... Entlüftungsschraubenkappe
44147-87A
9
  • ... Staubmanschette, Hinterradbremssattel
Nicht einzeln erhältlich
10
  • ... Buchse, Hinterradbremssattel
Nicht einzeln erhältlich
11
  • Bremssattelstiftsatz Enthält Teile 9, 10, 12
44066-08A
12
  • ... Schraubenstift, Bremssattel
Nicht einzeln erhältlich
13
Gleitstift, Hinterradbremssattel
42143-08B
14
Stiftsatz, Hinterradbremssattel
42345-08
15
Bremsleitungsdichtung (2)
41731-01
Nicht im Satz enthalten:
A
Belagsatz, Hinterradbremse
