SCREAMIN' EAGLE TC 103 (1690 CC) STAGE 3 UPGRADE KIT (SCREAMIN' EAGLE TC 103 (1690 CC)ステージ3アップグレードキット)
J061342014-10-01
概要
キット番号
92500028
モデル
モデルの備品に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
取り付け要件
このキットを取り付けるにはSEハイフローエアクリーナーキットを別途購入する必要があります。 純正P&Aカタログまたはharley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
このキットでは、カムドライブリテンションキット(25566-06)およびカムサービスガスケットキット(17045-99C)を別途購入する必要があります。これらはハーレーダビッドソン ジャパン正規販売網店で販売されています。
カムスペーサーキット(25928-06)の別途購入を推奨します。 このキットには、正しいスプロケット配置のための5種類のスペーサーが含まれています。
このキットの取り付けに必要な特殊工具については、サービスマニュアルの該当する項目を参照してください。
このキットを正しく取り付けるためにはECMの再キャリブレーションも必要です。
103 CI以上のエンジンでは、コンプレッションリリースシステムを使用することをお勧めします。 関連のアッセンブリーとツールについては、P&Aカタログを参照してください。
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報の参照を必要としています。 このキットを取り付ける際は、お持ちの車両のサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
キット内容
「」を参照 図1 を 図3、および 表1 を 表3。
注記
このキットに含まれている製品情報ラベルは、適合車両ステートメントに記載の全モデルを対象とするカリフォルニア大気資源委員会(CARB)の排出規制に準じたものです。 フレーム右側のVINステッカーの真下にラベルを貼ってください。 カリフォルニア州以外ではこのラベルは不要です。
取り外し
作業準備
1. 適切なリフトに車体を設置してください。
注記
ハーレーダビッドソンスマートセキュリティシステムを装着しているバイクは、オーナーズマニュアルを参照してシステムを解除してください。
2. サービスマニュアルの説明に従ってシートを取り外します。
警告
フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
3. サービスマニュアルの説明に従ってフューエルタンクを取り外します。
4. メインヒューズを取り外します。 お持ちのバイクのサービスマニュアルを参照してください。
エンジンコンポーネントの取り外し
  1. 既存のエアクリーナーアッセンブリーを取り外します。 サービスマニュアルのエアクリーナーの取り外しを参照してください。
  2. 既装着のイグゾーストシステムを取り外します。 サービスマニュアルの「エキゾーストシステムの取り外し」セクションを参照してください。
  3. エンジントップエンドとカムプレートアッセンブリーを分解します。 サービスマニュアルの該当する「エンジン」セクションを参照してください。
  4. 既存のクラッチダイアフラムスプリングを取り外します。 サービスマニュアルのクラッチの取り外しを参照してください。
取り付け
エンジンとクラッチコンポーネントの取り付け
  1. 「図3 」を参照してください。 カムシャフトニードルのベアリング(7)を調べ、必要に応じて交換してください。
  2. 「図1」 ～ 「図3」を参照してください。 カムをカムプレート、パフォーマンスバルブスプリングをシリンダーヘッドに、エンジントップエンドにキットのパーツで取り付けます。 サービスマニュアルの該当する「エンジン」セクションを参照してください。
    3. 注記
    新品か走行距離のきわめて短いシリンダーを使用してください。 サービスマニュアルに従いシリンダーを測定し、ピストンキット付属の取り扱い説明書に従ってピストンフィットを確認します。 真円でない、またはテーパー状になっているなどの原因で、支給された標準的なピストンが適切に取り付けられない場合は、新しいシリンダーを購入する必要があります。
  3. キットに入っているクラッチダイアフラムスプリングを取り付けます。 サービスマニュアルのクラッチの取り付けを参照してください。
  4. エキゾーストシステムを取り付けます。 サービスマニュアルのイグゾーストシステムの取り付けセクションを参照してください。
  5. エアクリーナーアッセンブリーを取り付けます。 サービスマニュアルのエアクリーナーの取り付けセクションを参照してください。
最終組立作業
1. メインヒューズを取り付けます。 お持ちのバイクのサービスマニュアルを参照してください。
2. サービスマニュアルの説明に従ってフューエルタンクを取り付けます。
3. サービスマニュアルの説明に従ってシートを取り付けます。
警告
シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
4. Digital Technician®を使用して新しいECMキャリブレーションをダウンロードします。 ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
5. エンジンを始動させます。 数回繰り返して正常に作動するか確認します。
操作
ならし運転の説明と手順については、オーナーズマニュアルのならし運転のルールのセクションを参照してください。
交換用パーツ

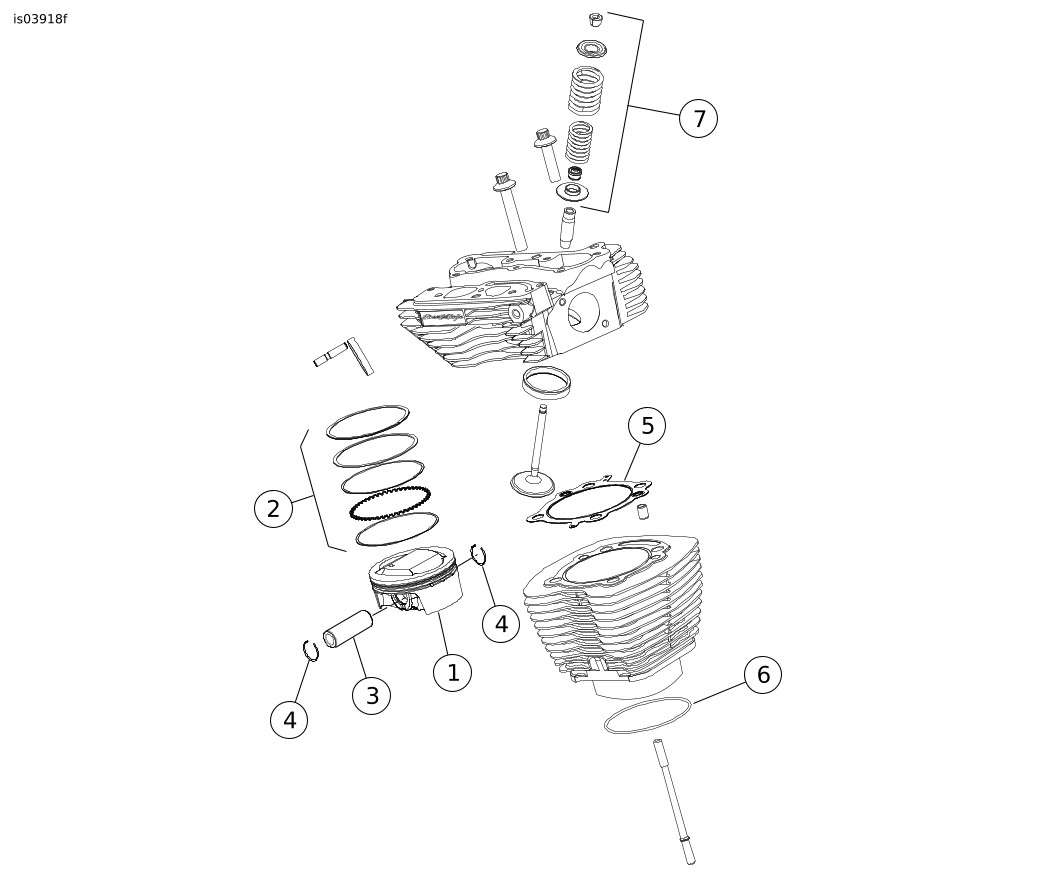

図1。 交換用パーツ: Screamin' Eagle TC 103 (1690 cc) Stage 3 Upgrade Kit (Screamin' Eagle TC 103 (1690 cc)ステージ3アップグレードキット)
表1。 交換用パーツ: Screamin' Eagle TC 103 (1690 cc) Stage 3 Upgrade Kit (Screamin' Eagle TC 103 (1690 cc)ステージ3アップグレードキット)
アイテム
詳細(数量)
部品番号
アイテム
詳細(数量)
部品番号
1
ピストン(2)
別売りなし
5
ガスケット、シリンダーヘッド(2)
16787-99
2
ピストンリングセット(2)
22457-10
6
O リング、シリンダーベース(2)
11256
3
ピストンピン(2)
22455-03
7
パフォーマンスバルブスプリングシムキット
18013-03A
4
ピストンピンサークリップ(4)
22097-99
注記: ピストンキット(22144-08B)には品目1 ～ 4 が含まれます。 品目4、5、および6は、アッパーエンドオーバーホールガスケットキット(17052-99B)にも含まれています。 バルブスプリングのコンポーネント(品目7)については、取扱要領書J03548を参照してください。
図2。 交換用パーツ: Screamin' Eagle TC 103 (1690 cc) Stage 3 Upgrade Kit (Screamin' Eagle TC 103 (1690 cc)ステージ3アップグレードキット)
表2。 Screamin' Eagle TC 103 cubic inch (1690 cc) Conversion Kit (Screamin' Eagle TC 103立方インチ(1690 cc)コンバージョンキット)
アイテム
詳細(数量)
部品番号
アイテム
詳細(数量)
部品番号
1
ガスケット、ロッカーカバーベース(2)
16719-99A
9
ブリーザーアッセンブリー(2)
17025-03A
2
ガスケット、ロッカーカバートップ(2)
17386-99A
10
バフルアッセンブリー(2)
26500002
3
ガスケット、タペットカバー(2)
18635-99B
11
シール、EFI吸気(2) (非表記)
29995-86B
4
Oリング、ミドルプッシュロッドカバー(4)
11132A
12
シール、マップセンサー(2) (非表記)
11291
5
Oリング、ロアプッシュロッドカバー(4)
11145A
13
パーフェクトフィットプッシュロッドキット、(+0.030インチ)
18401-03
6
Oリング、アッパープッシュロッドカバー(4)
11293
14
スプリングクラッチダイアフラム(非表記)
37951-98
7
Oリング、ロッカーアームサポート(2)
11270
注記: ブリーザーアッセンブリー17025-03A には8 ～ 10 が含まれます。
アイテム1 ～ 12はアッパーエンドオーバーホールキット(17052-99B)とアイテム6、7および図1に含まれます。
8
ブリーザーボルト(4)
4400
図3。 交換用パーツ: Screamin' Eagle TC 103 (1690 cc)ステージ3キット
表3。 Screamin' Eagle Pro TC 103 (1690 cc)ステージ3アップグレードキット
アイテム
詳細(数量)
部品番号
1
ガスケット、カムカバー
25244-99A
2
ワッシャー
別売りなし
3
キャップスクリュー、フランジ
別売りなし
4
リテーニングリング
11461
5
カムシャフト、フロント、SE-585
別売りなし
6
カムシャフト、リア、SE-585
別売りなし
7
ベアリング、ニードル(2) (必要な場合は別途購入)
9215
8
Oリング、オイルポンプからカムプレート
11293
9
Oリング、カムプレートからクランクケース(2)
11301
注記: Cam Drive Retention Kit (25566-06)には2および3が含まれています。 品目1、4、8、および9はカムサービスガスケットキット(17045-99C)に含まれています。 アイテム5および6はCam Kit (カムキット) (25400117)に付属します。
