KIT DE ACTUALIZACIÓN SCREAMIN’ EAGLE TC 1690 cm³ (103 pulg.³) STAGE 3
J061342014-10-01
GENERALIDADES
Kit número
92500028
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Requisitos de instalación
Este kit requiere la compra por separado del kit de depurador de aire de flujo alto SE. Vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Para este kit también es necesaria la compra por separado del kit de retención de la propulsión de las levas (25566-06) y el kit de juntas de servicio de la leva (17045-99C) disponibles en un concesionario Harley-Davidson.
Se recomienda la compra por separado del kit espaciador de levas (25928-06). Este kit contiene cinco espaciadores diferentes para lograr la correcta alineación de la rueda dentada.
Vea las herramientas especiales necesarias para instalar este kit en las secciones correspondientes en el Manual de servicio.
La instalación correcta de este kit también hace necesaria la recalibración del ECM.
Se recomienda que los motores de 1690 cm³ (103 pulg.³) y mayores usen un sistema de liberación de la compresión. Vea los conjuntos y herramientas relacionados en el catálogo de venta al detalle de P&A (piezas y accesorios).
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información en el Manual de servicio. Para esta instalación se requiere un Manual de servicio para su modelo de motocicleta, el cual está disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
La Etiqueta de información de producto contenida en este kit es un requisito del reglamento de emisiones de la California Air Resource Board (CARB), para todos los modelos enumerados en el listado de adaptación. Coloque la etiqueta en el lado derecho de la estructura directamente debajo de la calcomanía del VIN. Esta etiqueta no es necesaria fuera del estado de California.
EXTRACCIÓN
Preparación para el servicio
| 1. | Coloque la motocicleta en un dispositivo de elevación adecuado. NOTA Si el vehículo está equipado con un sistema de seguridad Smart Harley-Davidson, vea las instrucciones en el Manual del propietario para desactivar el sistema. | |
| 2. | Extraiga el asiento de acuerdo con las instrucciones en el Manual de servicio. | |
| ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a) | ||
| 3. | Extraiga el tanque de combustible de acuerdo con las instrucciones en el Manual de servicio. | |
| 4. | Quite el fusible principal. Vea el Manual de servicio para su motocicleta. |
Extracción de los componentes del motor
- Quite el conjunto del depurador de aire existente. Vea EXTRACCIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
- Extraiga el sistema de escape existente. Vea EXTRACCIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
- Desarmar el extremo superior del motor y el conjunto de la placa de levas. Vea las secciones correspondientes del MOTOR en el Manual de servicio.
- Extraiga el resorte del diafragma del embrague. Vea EXTRACCIÓN DEL EMBRAGUE en el Manual de servicio.
INSTALACIÓN
Instalación del motor y de los componentes del embrague
- Vea la Figura 3. Inspeccione los cojinetes de agujas del árbol de levas (7) y reemplácelos si es necesario.
- Instale el resorte del diafragma del embrague del kit. Vea INSTALACIÓN DEL EMBRAGUE en el Manual de servicio.
- Instale el sistema de escape. Vea INSTALACIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
- Instale el conjunto del depurador de aire. Vea INSTALACIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
NOTA
Se supone que los cilindros son nuevos o tienen muy poco kilometraje
(millaje). Mida los cilindros, de acuerdo con el Manual de servicio, y verifique el
ajuste de los pistones, siguiendo las instrucciones en la hoja de instrucciones
suministrada en el kit de pistones. Si no se logra el ajuste correcto (deformación
circunferencial, ahusamiento, etc.) con los pistones estándar suministrados, se deben
comprar cilindros nuevos.
Armado final
| 1. | Instale el fusible principal. Vea el Manual de servicio para su motocicleta. | |
| 2. | Instale el tanque de combustible de acuerdo con las instrucciones del Manual de servicio. | |
| 3. | Instale el asiento de acuerdo con las instrucciones en el Manual de servicio. | |
| ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) AVISO Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b) | ||
| 4. | Descargue la calibración nueva del ECM usando el Digital Technician®. Consulte un concesionario Harley-Davidson. | |
| 5. | Arranque y haga funcionar el motor. Repita varias veces para verificar que funcione correctamente. |
Funcionamiento
Para el asentamiento de la motocicleta vea REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el Manual del propietario.
PIEZAS DE SERVICIO

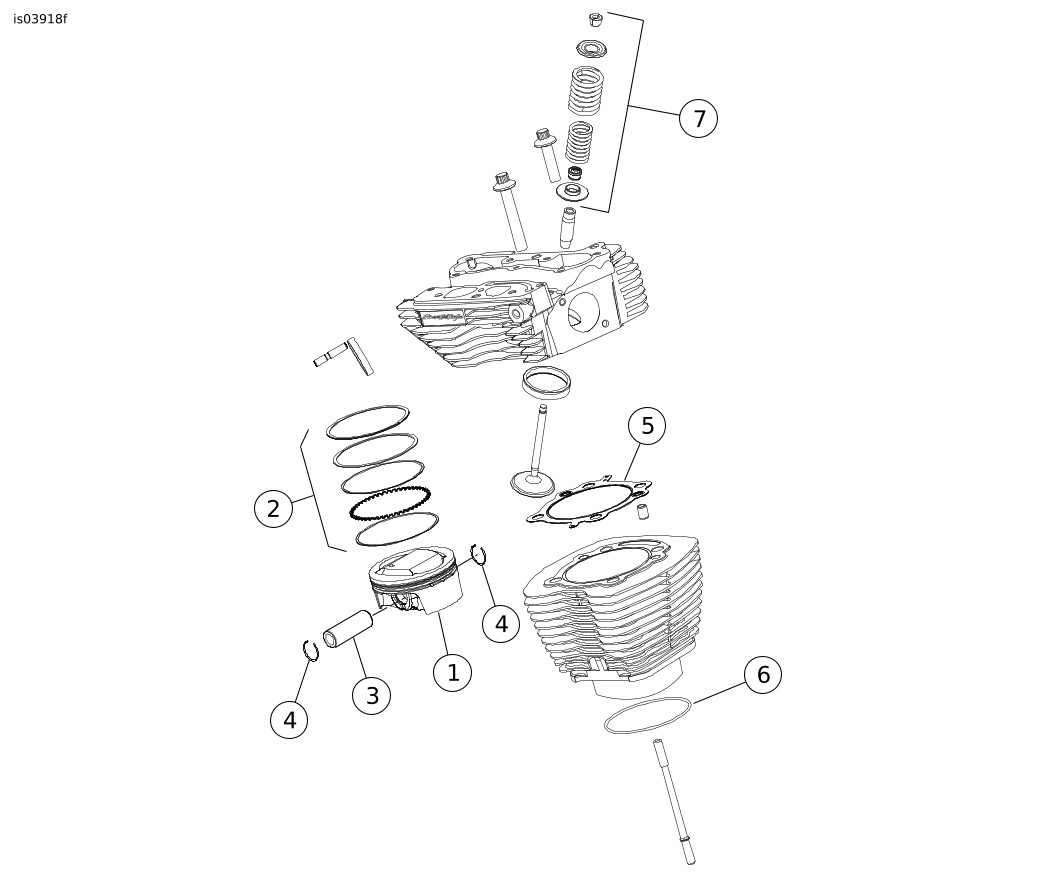

Figura 1. Piezas de servicio: Kit de actualización Screamin’ Eagle TC 1690 cm³ (103 pulg.³) Stage 3
Tabla 1. Piezas de servicio: Kit de actualización Screamin’ Eagle TC 1690 cm³ (103 pulg.³) Stage 3
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Pistón (2) | No se vende por separado | 5 | Junta, culata del cilindro (2) | 16787-99 | |
2 | Juego de anillos de pistón (2) | 22457-10 | 6 | O-ring, base del cilindro (2) | 11256 | |
3 | Pasador del pistón (2) | 22455-03 | 7 | Kit de funcionamiento del resorte de válvula | 18013-03A | |
4 | Presilla circular del pasador del pistón (4) | 22097-99 | Notas: El kit de pistón (22144-08B) incluye los artículos 1 al 4. Los artículos 4, 5 y 6 también están incluidos en el kit de juntas de reparación completa del extremo superior (17052-99B). Para los componentes del resorte de la válvula (artículo 7), vea la hoja de instrucciones J03548. | |||
Figura 2. Piezas de servicio: Kit de actualización Screamin’ Eagle TC 1690 cm³ (103 pulg.³) Stage 3
Tabla 2. Kit de conversión Screamin’ Eagle TC 1690 cm³ (103 pulg.³)
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Junta, base de la cubierta de los balancines (2) | 16719-99A | 9 | Conjunto del respiradero (2) | 17025-03A | |
2 | Junta, superior de la cubierta de los balancines (2) | 17386-99A | 10 | Conjunto del deflector (2) | 26500002 | |
3 | Junta, cubierta del levantaválvulas (2) | 18635-99B | 11 | Sello, admisión del EFI (2) (no se muestra) | 29995-86B | |
4 | O-ring, central de la cubierta de la varilla de empuje (4) | 11132A | 12 | Sello, sensor MAP (2) (no se muestra) | 11291 | |
5 | O-ring, cubierta inferior de la varilla de empuje (4) | 11145A | 13 | Kit de varillas de empuje de encaje perfecto (+0,76 mm [+0,030 pulg.]) | 18401-03 | |
6 | O-ring, cubierta superior de la varilla de empuje (4) | 11293 | 14 | Diafragma de resorte del embrague (no se muestra) | 37951-98 | |
7 | O-ring, respaldo del balancín (2) | 11270 | Notas: Conjunto del respiradero 17025-03A, incluye los artículos 8 al 10. Los artículos 1 al 12 se incluyen en el kit de reparación completa del extremo superior (17052-99B) y los artículos 6 y 7, Figura 1. | |||
8 | Perno del respiradero (4) | 4400 | ||||
Figura 3. Piezas de servicio: Kit Screamin’ Eagle TC 1690 cm³ (103 pulg.³) Stage 3
Tabla 3. Kit de actualización Screamin’ Eagle Pro TC 1690 cm³ (103 pulg.³) Stage 3
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Junta, cubierta de levas | 25244-99A |
2 | Arandela | No se vende por separado |
3 | Tornillo de casquete, con reborde | No se vende por separado |
4 | Anillo de retención | 11461 |
5 | Árbol de levas, delantero, SE-585 | No se vende por separado |
6 | Árbol de levas, trasero, SE-585 | No se vende por separado |
7 | Cojinete, agujas (2) (debe comprarse por separado, si es necesario) | 9215 |
8 | O-ring, bomba de aceite a la placa de las levas | 11293 |
9 | O-ring, placa de las levas al cárter (2) | 11301 |
Notas: Kit de retención de la propulsión de las levas (25566-06) incluye 2 y 3. Los artículos 1, 4, 8 y 9 se incluyen en el kit de juntas de servicio de la leva (17045-99C). Los artículos 5 y 6 están disponibles en el kit de levas (25400117). | ||
