KIT ALLUME-CIGARE
J056702013-06-01
GÉNÉRALITÉS
Numéro de kit
69200605
Modèles
Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).
Pièces supplémentaires requises
REMARQUE
Cette fiche d’instructions renvoie aux informations du manuel d’entretien. Il est nécessaire d’utiliser le manuel d’entretien correspondant au modèle de moto pour l’installation. Ce manuel est disponible auprès des concessionnaires Harley-Davidson.
SURCHARGE ÉLECTRIQUE
AVIS
Il est possible de surcharger le système de charge du véhicule en ajoutant trop d’accessoires électriques. Si l’ensemble des accessoires électriques en marche à un moment quelconque consomme plus de courant électrique que celui produit par le circuit de charge de la moto, cette consommation électrique peut entraîner la décharge de la batterie et la détérioration du circuit électrique du véhicule. (00211d)
AVERTISSEMENTPour installer tout accessoire électrique, s’assurer de ne pas dépasser l’intensité maximale du fusible ou du disjoncteur qui protège le circuit modifié. Si l’intensité maximum est dépassée, cela peut conduire à des défaillances électriques qui pourraient causer la mort ou des blessures graves. (00310a)
Ce kit allume-cigare nécessite jusqu’à 5,0 A de courant supplémentaire du système électrique.
DÉPOSE
AVERTISSEMENTPour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
- Suivre les instructions du manuel d’entretien pour les procédures suivantes :
- Retirer le fusible principal.
- Déposer le carénage extérieur.
- Retirer l’enceinte de haut-parleur droite.
- Voir Figure 1. Débrancher le connecteur de prise de courant [132] (16).
- Couper le connecteur à 2 fiches le plus près possible du connecteur.
- Saisir la douille et desserrer la coque extérieure. Retirer la prise de courant et le capuchon du carénage intérieur.
INSTALLATION
- Dénuder les fils et sertir les bornes embrochables sur les fils.
- Connecter le fil violet/bleu (+) à la cosse centrale. Connecter le fil noir (-) à la cosse du manchon.
- Installer la douille d’allume-cigare à partir du côté du carénage intérieur et bien la serrer.
- Introduire l’élément d’allume-cigare.
- Installer le fusible principal et vérifier son fonctionnement.
- Suivre les instructions du manuel d’entretien pour les procédures suivantes :
- Installer l’enceinte de haut-parleur droite.
- Installer le carénage extérieur.
REMARQUE
Il peut être nécessaire de changer l’emplacement des serre-câbles pour disposer d’une longueur supplémentaire de faisceau de fils.
| 1 | Connecteur CB |
| 2 | Accessoire P&A |
| 3 | Entrée audio auxiliaire |
| 4 | Antenne de radio AM/FM |
| 5 | Antenne GPS |
| 6 | Commutateurs de gauche du guidon |
| 7 | Antenne CB |
| 8 | Feu du garde-boue avant |
| 9 | Faisceau principal à carénage, gauche |
| 10 | Alimentation des poignées chauffantes, le cas échéant (non visible) |
| 11 | Commutateur marche/arrêt |
| 12 | Commutateurs de droite du guidon (non visible) |
| 13 | Faisceau principal à carénage, droit |
| 14 | TGS |
| 15 | Radio |
| 16 | Prise de courant |
Figure 1. Connecteurs de faisceau du carénage intérieur
PIÈCES DE RECHANGE

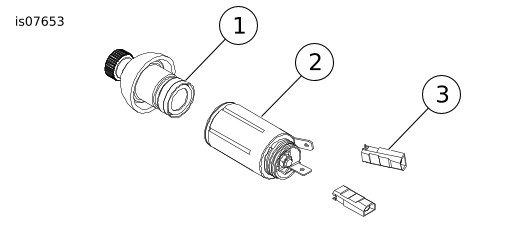

Figure 2. Pièces de rechange : Kit allume-cigare
Tableau 1. Pièces de rechange
Article | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Élément d’allume-cigare | 91808-89 |
2 | Douille d’allume-cigare | 91812-89A |
3 | Borne | 72290-94 |
