ZIGARETTENANZÜNDERSATZ
J056702013-06-01
ALLGEMEINES
Satz-Nummer
69200605
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson-Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 2 und Tabelle 1.
ELEKTRISCHE ÜBERLASTUNG
HINWEIS
Zu viele elektrische Nebenverbraucher können das Ladesystem des Fahrzeugs überlasten. Wenn alle elektrischen Nebenverbraucher zusammen mehr Strom verbrauchen, als das Ladesystem des Fahrzeugs erzeugen kann, kann der Stromverbrauch zum Entladen der Batterie und zur Beschädigung des elektrischen Systems des Fahrzeugs führen. (00211d)
WARNUNG
Beim Einbau elektrischer Zubehörartikel ist darauf zu achten, dass die maximale Nennstromstärke der Sicherung für den jeweiligen Stromkreis nicht überschritten wird. Eine Überschreitung der maximalen Nennstromstärke kann elektrische Störungen hervorrufen, was zu schweren oder tödlichen Verletzungen führen kann. (00310a)
Dieser Zigarettenanzündersatz belastet die elektrische Anlage mit einer zusätzlichen Stromaufnahme von 5,0 A.
AUSBAU
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
  1. Die Anleitungen im Werkstatthandbuch für die folgenden Verfahren befolgen:
    1. Die Hauptsicherung ausbauen.
    2. Die Außenverkleidung entfernen.
    3. Das rechte Lautsprechergehäuse ausbauen.
  2. Siehe Abbildung 1. Steckdosensteckverbinder [132] (16) abklemmen.
  3. Den 2-Wege-Steckverbinder so nahe am Steckverbinder abschneiden wie möglich.
  4. Die Fassung halten und die äußere Schale lösen. Die Steckdose und den Deckel aus der Innenverkleidung ausbauen.
EINBAU
  1. Drähte abisolieren und Kabelschuhkontakte an die Drähte crimpen.
    2. HINWEIS
    Unter Umständen muss die Position der Kabelbinder verschoben werden, um den Kabelbaum zu verlängern.
  2. Das violett/blaue Kabel (+) an der mittleren Anschlussklemme anschließen. Das schwarze Kabel (–) an der Hülsen-Anschlussklemme anschließen.
  3. Die Zigarettenanzünderbuchse von der Innenverkleidungsseite her einbauen und sicher festziehen.
  4. Den Zigarettenanzünder einsetzen.
  5. Die Hauptsicherung einbauen und die Funktion prüfen.
  6. Die Anleitungen im Werkstatthandbuch für die folgenden Verfahren befolgen:
    1. Das rechte Lautsprechergehäuse einbauen
    2. Die Außenverkleidung anbringen.
1CB-Steckverbinder
2P&A-Nebenverbraucher
3Audio-Zusatzeingang
4AM/FM-Radioantenne
5GPS-Antenne
6Linke Lenkerschalter
7CB-Antenne
8Vorderradschutzblech-Begrenzungsleuchte
9Kabelbaum von Hauptkabelbaum zu Verkleidungskabelbaum, links
10Stromversorgung für beheizten Handgriff, falls vorhanden (nicht ersichtlich)
11Motorbetriebsschalter
12Rechte Lenkerschalter (nicht ersichtlich)
13Kabelbaum von Hauptkabelbaum zu Verkleidungskabelbaum, rechts
14TGS
15Radio
16Steckdose
Abbildung 1. Steckverbinder des Innenverkleidung-Kabelbaums
ERSATZTEILE

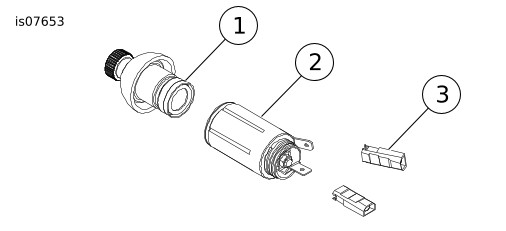

Abbildung 2. Ersatzteile: Zigarettenanzündersatz
Tabelle 1. Ersatzteile
Angabe
Beschreibung (Menge)
Teilenummer
1
Zigarettenanzünder
91808-89
2
Zigarettenanzünderbuchse
91812-89A
3
Kontakt
72290-94
