KIT ACCENDISIGARI
J056702013-06-01
GENERALITÀ
Numero kit
69200605
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti supplementari necessarie
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso i concessionari Harley-Davidson.
Contenuto del kit
Vedere Figura 2 e Tabella 1.
SOVRACCARICO ELETTRICO
AVVISO
Se si montano troppi accessori elettrici, si rischia di sovraccaricare l’impianto di carica del veicolo. Se gli accessori elettrici che funzionano contemporaneamente consumano più corrente elettrica di quanta possa generarne l’impianto di carica del veicolo, il consumo può scaricare la batteria e danneggiare l’impianto elettrico del veicolo. (00211d)
AVVERTENZA
Quando si installano gli accessori elettrici, accertarsi di non superare l’amperaggio nominale del fusibile o dell’interruttore automatico che protegge il circuito modificato. Se si supera l’amperaggio massimo si possono causare guasti elettrici, con pericolo di lesioni gravi o mortali. (00310a)
Il kit accendisigari assorbe fino a 5,0 A di corrente aggiuntiva dall’impianto elettrico.
RIMOZIONE
AVVERTENZA
Per prevenire l’avviamento indesiderato del veicolo e conseguenti lesioni gravi o mortali, estrarre il fusibile principale prima di procedere. (00251b)
  1. Seguire le istruzioni riportate nel manuale di manutenzione per i procedimenti seguenti:
    1. Rimuovere il fusibile principale.
    2. Rimuovere la carenatura esterna.
    3. Rimuovere la sede dell’altoparlante destro.
  2. Vedere Figura 1. Scollegare il connettore [132] della presa di alimentazione (16).
  3. Tagliar via il connettore a due vie il più vicino possibile al connettore.
  4. Tenere la presa ed allentare il guscio esterno. Rimuovere la presa di alimentazione e il cappuccio dalla carenatura interna.
INSTALLAZIONE
  1. Spellare i fili e giuntare i terminali a forcella sui fili.
    2. NOTA
    Può essere necessario spostare la posizione delle fascette fermacavi per aumentare la lunghezza del cablaggio.
  2. Collegare il filo viola/blu (+) al capocorda centrale. Collegare il filo nero (-) al capocorda con la guaina.
  3. Installare la presa dell’accendisigari dal lato della carenatura interna e stringere a fondo.
  4. Inserire l’elemento dell’accendisigari.
  5. Installare il fusibile principale e verificare il funzionamento.
  6. Seguire le istruzioni riportate nel manuale di manutenzione per i procedimenti seguenti:
    1. Installare la sede dell’altoparlante destro.
    2. Installare la carenatura esterna.
1Connettore del CB
2Accessori P&A
3ingresso audio ausiliario
4Antenna della radio AM/FM
5Antenna del GPS
6Interruttori del semimanubrio sinistro
7Antenna CB
8Luce sulla punta del parafango anteriore
9Cablaggio da principale a carenatura, di sinistra
10Alimentazione manopola riscaldata, se disponibile (non visibile)
11Interruttore di funzionamento/arresto
12Interruttori del semimanubrio destro (non visibili)
13Cablaggio da principale a carenatura, di destra
14TGS
15Radio
16Presa di alimentazione
Figura 1. Connettori del cablaggio della carenatura interna
PARTI DI RICAMBIO

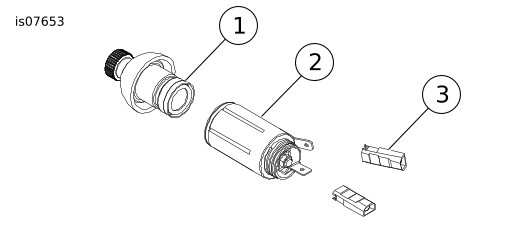

Figura 2. Parti di ricambio: Kit accendisigari
Tabella 1. Parti di ricambio
Elemento
Descrizione (quantità)
Numero codice
1
Elemento accendisigari
91808-89
2
Presa accendisigari
91812-89A
3
Terminale
72290-94
