KIT DE ENCENDEDOR DE CIGARRILLOS
J056702013-06-01
GENERALIDADES
Kit número
69200605
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Piezas adicionales requeridas
NOTA
Esta hoja de instrucciones hace referencia a la información en el Manual de servicio. Para esta instalación se requiere un Manual de servicio para su modelo de motocicleta, el cual está disponible en un concesionario Harley-Davidson.
SOBRECARGA ELÉCTRICA
AVISO
Es posible que el sistema de carga del vehículo se sobrecargue al añadir demasiados accesorios eléctricos. Si los accesorios eléctricos combinados que funcionan a la vez consumen más corriente eléctrica que los que el sistema de carga del vehículo puede suministrar, el consumo eléctrico puede hacer descargar la batería y dañar el sistema eléctrico del vehículo. (00211d)
ADVERTENCIACuando instale cualquier accesorio eléctrico, asegúrese de no sobrepasar la clasificación máxima de amperaje del fusible o del disyuntor que protegen el circuito afectado que está siendo modificado. Sobrepasar el amperaje máximo puede ocasionar fallas eléctricas, lo que podría causar la muerte o lesiones graves. (00310a)
Este kit de encendedor de cigarrillos requiere hasta 5,0 amperios de corriente adicional del sistema eléctrico.
EXTRACCIÓN
ADVERTENCIAExtraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
- Siga las instrucciones en el manual de servicio para los siguientes procedimientos:
- Quite el fusible principal.
- Quite el fuselaje exterior.
- Quite la caja del altavoz derecho.
- Vea Figura 1. Desconecte el conector de la toma de corriente [132] (16).
- Corte el conector de 2 vías tan cerca al conector como sea posible.
- Sostenga el enchufe y afloje la cubierta externa. Retire la toma de alimentación y la tapa del fuselaje interior.
INSTALACIÓN
- Pele los cables y engarce los terminales de paleta a los cables.
- Conecte el cable violeta/azul (+) a la lengüeta central. Conecte el cable negro (-) a la lengüeta de la manga.
- Instale el enchufe del encendedor de cigarrillos desde el lado del fuselaje interior y apriete firmemente.
- Inserte el elemento del encendedor.
- Instale el fusible principal y revise el funcionamiento.
- Siga las instrucciones en el Manual de servicio para los siguientes procedimientos:
- Instalación de la caja del altavoz derecho
- Instale el fuselaje exterior.
NOTA
Puede ser necesario cambiar la ubicación de las correas de cables para proporcionar la longitud adicional en el arnés de cables.
| 1 | Conector de la CB |
| 2 | Accesorio P&A |
| 3 | Entrada de audio auxiliar |
| 4 | Antena de la radio AM/FM |
| 5 | Antena GPS |
| 6 | Interruptores del manillar izquierdo |
| 7 | Antena de la CB |
| 8 | Luz de la punta del guardabarros delantero |
| 9 | Arnés principal al fuselaje, izquierdo |
| 10 | Alimentación de la empuñadura con calefacción, si está equipada (no visible) |
| 11 | Interruptor de marcha/parada |
| 12 | Interruptores del manillar derecho (no visible) |
| 13 | Arnés principal al fuselaje, derecho |
| 14 | TGS |
| 15 | Radio |
| 16 | Toma de corriente |
Figura 1. Conectores del arnés del fuselaje interior
PIEZAS DE SERVICIO

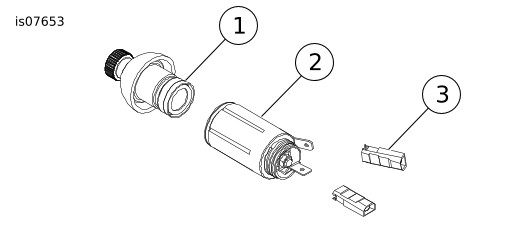

Figura 2. Piezas de servicio: Kit de encendedor de cigarrillos
Tabla 1. Piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Elemento del encendedor de cigarrillos | 91808-89 |
2 | Enchufe del encendedor de cigarrillos | 91812-89A |
3 | Terminal | 72290-94 |
