ENGINE GUARD MOUNTED FOG LAMP KIT (エンジンガード取り付け型フォグランプキット)
J058502013-06-20
概要
キット番号
68000118
モデル
モデルの適合性については、純正P&Aカタログまたはharley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
必要なツールおよびサプライ品
このキットを正しく取り付けるには、Ultratorch UT-100 (ウルトラトーチUT-100) (部品番号HD-39969)、Robinair Heat Gun (Robinairヒートガン) (部品番号HD-25070)とHeatshrink Attachment (ヒートシュリンクアタッチメント) (部品番号HD-41183)、またはその他の適切なヒートガンが必要です。
バッテリーケーブルを取り外した後、Electrical Contact Lubricant (エレクトリカルコンタクトルーブリカント) (部品番号99861-02)または同等品が必要です。 このアイテムはハーレーダビッドソン ジャパン正規販売網店にてお買い求めいただけます。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
電気的過負荷
ご注意
電気アクセサリーを装着し過ぎると、車両の充電システムに過剰な負荷がかかる可能性があります。 複数の電気系統アクセサリーが同時に作動し、それらの消費電流量が車両の充電システムで供給できる電流量の総量を超えた場合、バッテリーが放電し、車両の電気系統に損傷を与えるおそれがあります。 (00211d)
警告電気系統アクセサリーを取り付ける場合、影響を受ける回路を保護するヒューズまたは回路ブレーカーの最大アンペア数を超えないよう注意してください。 最大アンペア数を超えると、電気的な不具合が生じ、死亡したり重傷を負う場合があります。 (00310a)
このキットは、電気系統から最大で9 Aの追加電流が必要です。
準備
注記
スマートサイレンを搭載した車両の場合:
- ハンズフリーキーフォブが作動圏内にあることを確認します。
- イグニッションキースイッチをIGNITION (イグニッション)にします。
警告フューエルが飛び散らないよう、サプライホースを外す前に高圧フューエルシステムをパージします。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00275a)
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
| 1. | サービスマニュアルを参照してください。 メインヒューズ、シートおよびフューエルタンクを取り外します。 | |
| 2. | 「図1」を参照してください。 配線用ケースのカバーを取り外します。 |  図1。 配線用ケース |
| 3. | サービスマニュアルを参照してください。 左側キャディを取り外します。 | |
| 4. | 「図2」を参照してください。 左側キャディからデータリンクコネクター[91A]を緩め、開口部を通し、シート下、キャディの背後のエリアまで引き抜きます。 |  図2。 DLC [91A] |
| 5. | 「図5」を参照してください。 データリンクコネクター[91A]からウェザーキャップを取り外します。 キットハーネスコネクター(7)をデータリンクコネクターに接続します。 キットハーネスコネクター(6)にウェザーキャップを取り付けます。 | |
| 6. | キットハーネスデータリンクコネクター(6)を左側キャディに通し、使用していた位置に配置し、使用していたクリップを使いキャディに固定します。 | |
| 7. | サービスマニュアルを参照してキャディの左側を取り付けます。 | |
| 8. | キットワイヤーハーネスを配線用ケースに通し、必要に応じてケーブルストラップを使い固定します。 |
取り付け
警告取り回しの際には、ワイヤーやハーネスが可動パーツ、熱源および圧力のかかる点に接していないことを確認して、ワイヤーの損傷またはショートを回避してください。ワイヤーの損傷またはショートが発生すると、制御不能になり死亡したり重症を負うおそれがあります。 (00554b)
| 1. | 「図5」を参照してください。 ハーネスをステアリングヘッドに通して取り回します。 ハーネスのランプスイッチレッグ(12)をハンドルバーの左側に沿ってクラッチコントロールまで取り回します。 | |||||||
| 2. | キットからスイッチマウントブラケット(13)を用意します。 ランプスイッチのスクリューを外してブート(14)を取り外し、スイッチをブラケットに取り付けます。 スイッチのブートを交換します。 注記 ブート(14)が摩耗もしくは損傷を受けている場合、または欠落している場合は、水分がスイッチ内部に入らないようブートを交換してください。 | |||||||
| 3. | 「図3」を参照してください。 クラッチコントロールのクランプ(3)の下側のスクリュー(1)およびワッシャーを取り外し、ランプスイッチとブラケットのアッセンブリー(2)を取り付けます。 スクリューおよびワッシャーを取り付け、7–9 N·m (60–80 in-lbs)のトルク値で締め付けます。 |

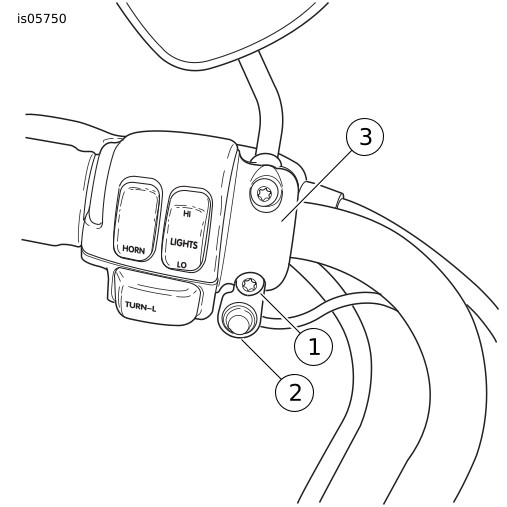

図3。 クラッチコントロールクランプのランプスイッチの取り付け | ||||||
| 4. | 「図5」を参照してください。 ハーネスのランプスイッチレッグを既に車両に付いているワイヤーハーネスリテーナーを使ってハンドルバーに固定します。 リテーナーをハンドルバーの穴にカチっと音がするまで差し込みます。 | |||||||
ご注意 取り回しの際には、ワイヤーやハーネスが可動パーツ、熱源および圧力のかかる点に接していないことを確認し、ワイヤーの損傷またはショートを回避してください。ワイヤーの損傷またはショートが発生すると、電気系統へ損傷を与えるおそれがあります。 (00579b) | ||||||||
| 5. | 「図5」を参照してください。 ケーブルストラップ(16)を使い、配線をフォーク部分の適切な固定点(ハーネスまたはケーブル等)に固定します。 ハンドルバーが最も左の位置から最も右の位置まで自由に動かせるよう、ワイヤーには十分なたるみを持たせてください。 |
フォグランプの取り付けと接続
- 「図4」を参照してください。 フォグランプを図のようにエンジンガードに取り付けます。ただし、この時点では固定しないでください。
- ハーネスをエンジンガードに沿って配線し、キットのケーブルストラップを使って固定します。
- ハーネスのワイヤーをフォグランプに接続します。
通常使用状態に戻す
注記
イグニッションキースイッチがOFF (オフ)であることを確認した後に、メインヒューズまたはマイナスバッテリーケーブルを取り付けます。
| 1. | サービスマニュアルを参照してください。 メインヒューズを取り付けます。 | |
| 警告 シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b) | ||
| 2. | サービスマニュアルを参照してください。 シートを取り付けます。 | |
| 3. | イグニッションキースイッチをIGNITION (イグニッション)にします。 フォグランプが正しく機能していることを確認してください。 フォグランプはスイッチがトグルされると点灯するはずです。 | |
| 4. | サービスマニュアルを参照してください。 サービスマニュアルの説明に従って、フォグランプの向きをそろえます。ただし、以下の場合は例外です。 壁やガレージの扉のような垂直な表面に光を当てる場合、フォグランプの光線がヘッドランプの光線より下に当たるように調節してください。 | |
| 5. | フォグランプクランプを13.6 N·m (10 ft-lbs)のトルク値で締め付けます。 |
| 1 | エンジンガード |
| 2 | フォグランプ(2) |
| 3 | ケーブルストラップ(12) |
| 4 | ハーネス |

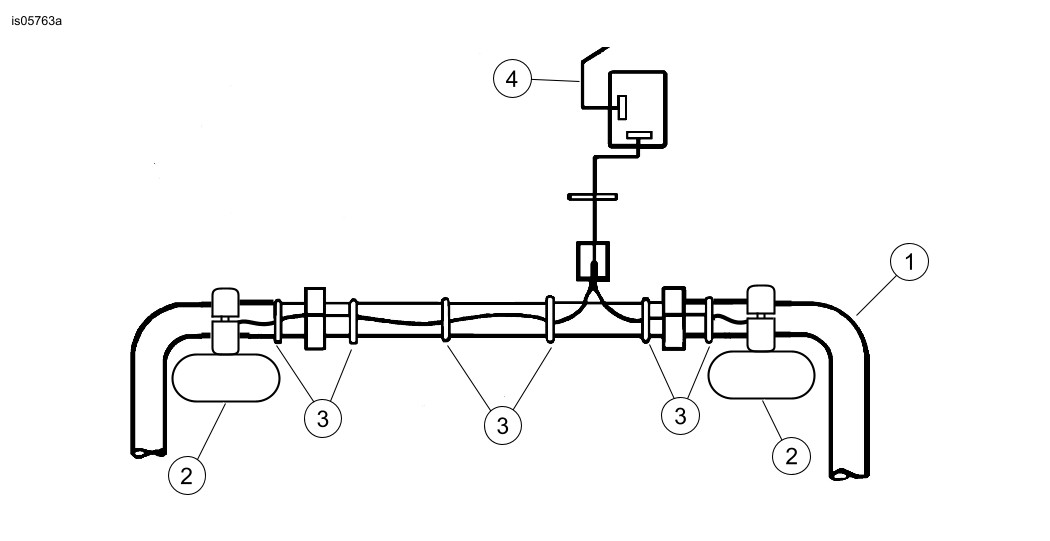

図4。 フォグランプ取り付け(後方から)
交換用パーツ

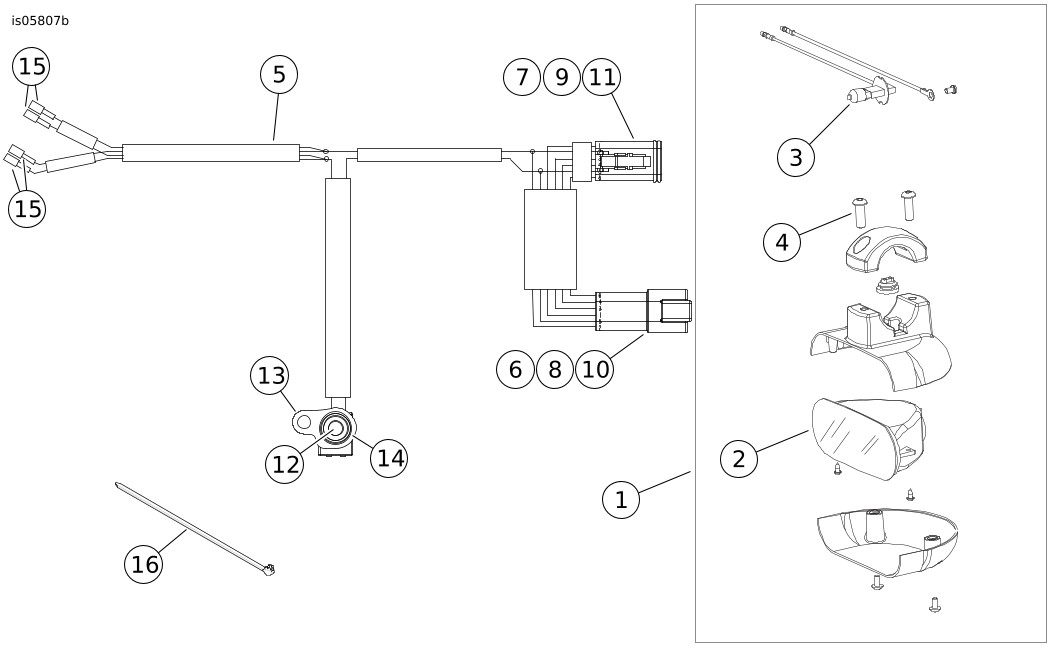

図5。 交換用パーツ: フォグランプキット
表1。 交換用パーツ表
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | フォグランプアッセンブリー(2) | 68917-98 |
2 |
| 68199-00 |
3 |
| 68918-98 |
4 |
| 94593-98 |
5 | ワイヤーハーネス | 別売りなし |
6 |
| 72126-94GY |
7 |
| 72136-94GY |
8 |
| 72146-94 |
9 |
| 72156-94 |
10 |
| 72190-94 |
11 |
| 72191-94 |
12 |
| 71400103 |
13 |
| 別売りなし |
14 |
| 67880-94 |
15 |
| 別売りなし |
16 | ケーブルストラップ、5.5インチ(12) (非表示) | 10065 |
