LOKETNÍ OPĚRKY SPOLUJEZDCE TOURING
J056732019-06-12
OBECNÉ INFORMACE
Číslo sady
52400073
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Požadavky na montáž
Pro správnou instalaci této sady je třeba mazivo na elektrické kontakty (H-D díl č. 11300004) nebo odpovídající produkt. Tento produkt je k dostání u prodejců motocyklů Harley-Davidson.
Obsah sady
Viz Ilustrace 2 a Tabulka 1 .
PŘÍPRAVA
VAROVÁNÍAby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, vyjměte hlavní pojistku. (00251b)
POZNÁMKA
- Motocykly se sirénou systému zabezpečení: Když je bezkontaktní elektronický klíč v dosahu, zapněte spínač zapalování. Viz návod k obsluze. Po deaktivaci systému spínač zapalování vypněte. OKAMŽITĚ vyjměte hlavní pojistku.
- Motocykly bez sirény systému zabezpečení: Viz uživatelská příručka. Demontujte hlavní pojistku.
MONTÁŽ
| 1. | Viz Ilustrace 1 . Oddělte elektrické konektory Tour-Pak © . | |||||||||
| 2. | Vyjměte a odstraňte čtyři spodní matice s nákružkem (včetně podložek, pokud tam jsou), které drží Tour-Pak na držáku. | |||||||||
| 3. | Odstraňte sestavu Tour-Pak. | |||||||||
| 4. | Viz Ilustrace 2 . Položte nosnou desku opěrky (1) na držák Tour-Pak. Zarovnejte čtyři montážní otvory. POZNÁMKA Při montáži opěrek spolujezdce musí být Tour-Pak v nejzazší poloze. Viz návod k obsluze. | |||||||||
| 5. | Namontujte sestavu Tour-Pak do nejzazší polohy. Upevněte pomocí čtyř nových matic s nákružkem (2) ze sady. Utáhněte. Krouticí moment: 10,8–13,6 N·m (96–120 in-lbs) šestihranná matice s nákružkem |

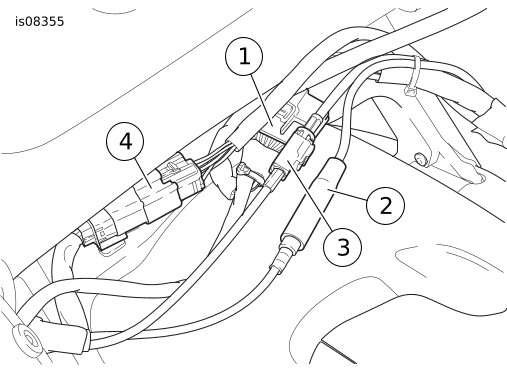

Ilustrace 1. Konektory Tour-Pak | ||||||||
| 6. | Ukotvěte elektrické konektory Tour-Pak do otvorů držáku opěrky (A). Připojte konektory vozidla. POZNÁMKA Sestavy opěrky jsou pro určitou stranu. Levá kloubová tyč (B) je označena „L“, pravá je označena „R“. | |||||||||
| 7. | Ze sady vezměte jednu sestavu opěrky (položka 4 nebo 5). Zasuňte kloubovou tyč (B) do správné boční drážky (C), dokud se zarážka nedostane (D) pod závitový otvor. Vložte montážní šroub. Utáhněte. Krouticí moment: 16,3 N·m (12 ft-lbs) šroub s vnitřním šestihranem POZNÁMKA Desky opěrky jsou pro určitou stranu. Spodní část polštářku je označena „L“ (levá) nebo „R“ (pravá). Kromě toho má levý polštářek opěrky (7) pod víkem provozní štítek (8). | |||||||||
| 8. | Ze sady vezměte správný polštářek opěrky (položka 6 nebo 7). a. Na dolní a horní O-kroužky naneste mazivo na elektrické kontakty (č.d. H-D 11300004). b. Před montáží naneste na lineární ložisko mazivo na elektrické kontakty (č.d. H-D 11300004). | |||||||||
| 9. | Namontujte sestavu opěrky. a. Do loketní opěrky opatrně zasuňte kolík na spodní straně. Mírné natočení polštářku tam a zpět pomůže dostat povrch ložiska do držáku loketní opěrky. b. Po provedení montáže se podívejte na spodní stranu opěrky a ujistěte se, že je správně namontována (lineární ložiska by neměla být vidět). c. Opěrka by neměla při montáži neměla volně otáčet. | |||||||||
| 10. | Opakujte kroky 7 až 9 pro zbývající opěrky. |
DOKONČENÍ
POZNÁMKA
Chcete-li předejít poškození audiosystému, před montáží hlavní pojistky zkontrolujte, zda je vypnutý spínač zapalování.
- Viz návod k obsluze. Nainstalujte zpět hlavní pojistku.
V PROVOZU
POZNÁMKA
Nepoužívejte opěrku pro nasedání či vysedání z motocyklu.
Při každém servisování zkontrolujte utahovací moment opěrky (rotační odpor). Utáhněte šroub (10) na 13,5 N·m (10 ft-lbs) .
V případě, že kvůli běžnému opotřebení rotujících dílů nelze dosáhnout odpovídajícího odporu, je k dispozici servisní sada (9). Při montáži aplikujte Středněpevnostní zajišťovač a těsnicí tmel (modrý) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) pouze na závity spojovacího šroubu. Na dřík spojovacího šroubu a další rotující kontaktní povrchy naneste mazivo na elektrické kontakty (č.d. H-D 11300004). Utáhněte šroub do 13,5 N·m (10 ft-lbs) .
Pokud jsou opěrky po utažení na specifikovaný točivý moment volné, odmontujte a srovnejte talířovou pružinu, držák, vymezovací vložku a cylindr. V případě správné montáže budou opěrky vykazovat při otáčení kolem spojovacího šroubu určitý odpor.
Sestava s polštářkem se v průběhu času při běžném užívání uvolní. Náhradní lineární ložiska (díl č. 12600089) (14) a servisní sada pro o-kroužky (díl č. 11900037) (15) jsou k dispozici u dealera Harley-Davidson.
SERVISNÍ DÍLY
Ilustrace 2. Servisní díly, Loketní opěrky spolujezdce Touring
Tabulka 1. Servisní díly
Položka | Popis (množství) | Číslo dílu |
|---|---|---|
1 | Opěrná deska loketní opěrky spolujezdce | Neprodává se samostatně |
2 | Šestihranná matice s nákružkem, pojistná (4) | 7716 |
3 | Montážní šroub, se zámkem (2) | 10200317 |
4 | Sestava loketní opěrky spolujezdce (vpravo) | 52400079 |
5 | Sestava loketní opěrky spolujezdce (vlevo) | 52400080 |
6 | Polštářek opěrky spolujezdce (vpravo) | 52400133 |
7 | Polštářek opěrky spolujezdce (vlevo). Zahrnuje položku 8. | 52400134 |
8 |
| Neprodává se samostatně |
9 | Servisní sada (obsahuje položky 10-13) | 91800054 |
10 |
| 10200228 |
11 |
| 11000087 |
12 |
| Neprodává se samostatně |
13 |
| Neprodává se samostatně |
14 | Lineární ložisko (2) | 12600089 |
15 | Servisní sada pro O-kroužky (obsahuje čtyři O-kroužky) | 11900037 |
Položky uvedené v textu, které nejsou součástí sady: | ||
A | Otvor držáku opěrky (2) | |
B | Kloubová tyč | |
C | Boční drážka opěrky | |
D | Zarážka | |
