警用座椅弹簧减震套件
J056092012-05-30
概述
套件编号
91800040
车型
关于车型配件信息，参见哈雷戴维森警用和车队摩托车目录或www.harley-davidson.com上的Police and Fire/Rescue（警用与消防/救援）部分（仅英文）。
安装要求
正确安装此套件需要使用Electrical Contact Lube（电气接点润滑剂）（哈雷零件编号99861-02）或等效润滑剂。 此项目在哈雷戴维森经销商处有售。
拆卸空气减震座椅
| 1. | 参见图1。 按压气阀（2）以释放座椅空气弹簧和储汽缸（1）中的气压。 断开空气管（3）。 | |||||||||||||||||||||||||||||||||||||||||
| 2. | 参见图2。 站在摩托车左侧，按下座椅后部，从顶板上的柱（3）拉出销（1）。 |

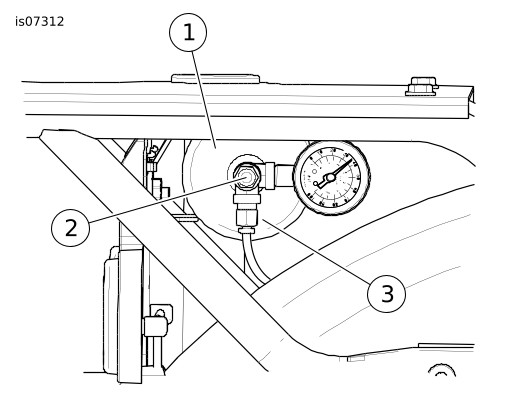

图1。 座椅气阀

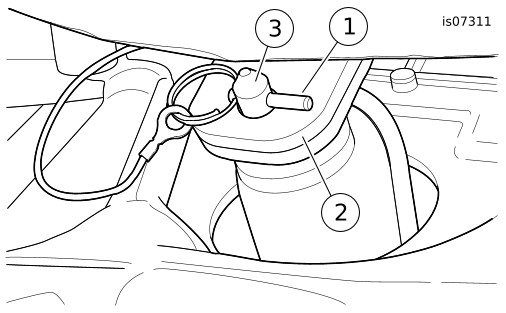

图2。 座椅固定销 | ||||||||||||||||||||||||||||||||||||||||
| 3. | 参见图3。 从座椅支架底架（1）拆下座椅前部枢轴螺栓（2）和盖形螺母（3）。 从摩托车抬起座椅和支架（T型杆）组件（16）。 | |||||||||||||||||||||||||||||||||||||||||
| 4. | 拆下两个凸缘螺母（5）和垫圈（6），然后在座椅下方拆下座椅挡板（4）。 | |||||||||||||||||||||||||||||||||||||||||
| 5. | 参见车主手册从电池顶部拆下顶盒。 注意 对于配备防盗警报器的车辆：检查确认存在免手动遥控钥匙。 将点火钥匙开关转至IGNITION（点火）位置。 | |||||||||||||||||||||||||||||||||||||||||
 警告先断开电池负极（-）线缆。 如果负极（-）线缆已连接，正极（+）线缆接地会产生火花，引起电池爆炸，造成重伤或死亡。 (00049a) | ||||||||||||||||||||||||||||||||||||||||||
| 6. | 断开电池线缆（先断开负极（-）线缆）。 根据车主手册拆下电池。 | |||||||||||||||||||||||||||||||||||||||||
| 7. | 压缩压缩接头（8）上的卡圈，然后从储汽缸（7）拆下空气管（9）。 | |||||||||||||||||||||||||||||||||||||||||
| 8. | 固定空气弹簧（10）以防扭转，拆下两个平头螺丝（12）以从空气弹簧松开顶板（11）。 | |||||||||||||||||||||||||||||||||||||||||
| 9. | 拆下两个凸缘螺母（13）（车架焊接件下方，电池箱后部）。 从摩托车拆下空气弹簧。 |

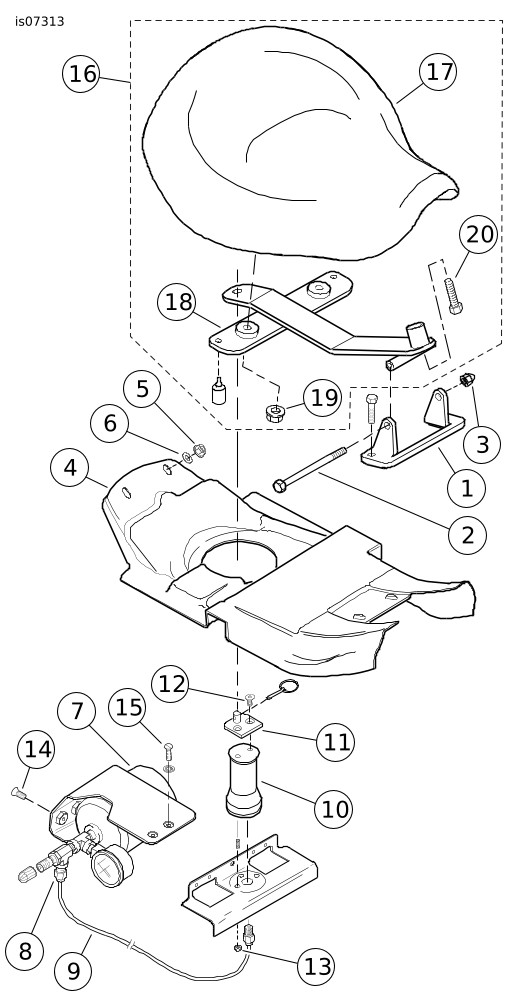

图3。 拆卸空气减震座椅 | ||||||||||||||||||||||||||||||||||||||||
| 10. | 拆下Tour-Pak或连接的任何其他项目以够及行李架顶部。 | |||||||||||||||||||||||||||||||||||||||||
| 11. | 拆下车牌。 | |||||||||||||||||||||||||||||||||||||||||
| 12. | 将干净的车间用毛巾置于储汽缸与挡板之间以保护饰面。 | |||||||||||||||||||||||||||||||||||||||||
| 13. | 拆下两个螺丝（14）。 注意 拆下最后一个螺丝时务必固定住储汽缸，否则如果储汽缸组件（7）掉下，会损坏挡板油漆。 | |||||||||||||||||||||||||||||||||||||||||
| 14. | 拆下两个螺丝（15）以松开储汽缸支架。 | |||||||||||||||||||||||||||||||||||||||||
| 15. | 小心地从挡板与行李架之间拆下储汽缸。 | |||||||||||||||||||||||||||||||||||||||||
| 16. | 安装车牌。 安装Tour-Pak或之前从行李架拆下的任何其他项目。 | |||||||||||||||||||||||||||||||||||||||||
| 17. | 取出之前从车辆拆下的座椅和支架组件。 从座椅支架（18）拆下两个凸缘螺母（19）和六角头螺栓（20）以松开座椅（17）。 |
安装弹簧减震座椅
| 1. | 参见图5。 将座椅弹簧（2）置于车架焊接件上。 将弹簧底板上的孔对准车架上的孔。 安装套件中的两个新螺丝（8）。 拧紧螺丝至4.1–6.8 N·m (36–60 in-lbs)。 | |
| 警告 先连接电池正极（+）线缆。 如果负极（-）线缆已连接，正极（+）线缆接地会产生火花，引起电池爆炸，造成重伤或死亡。 (00068a) | ||
| 2. | 根据车主手册安装电池。 连接电池线缆（先连接红色正极线缆）。 在电池接线端上涂敷一薄层哈雷戴维森Electrical Contact Lubricant（电气接点润滑剂，零件编号99861-02）、凡士林或防腐蚀材料。 | |
| 3. | 参见车主手册在电池顶部安装顶盒。 | |
| 4. | 参见图3。 安装之前拆下的座椅挡板（4）与垫圈（6）和凸缘螺母（5）。 拧紧螺母至6.8–10.8 N·m (60–96 in-lbs)。 | |
| 5. | 参见图5。 将座椅安装至新的座椅支架（1）。 使用从空气减震座椅支架拆下的两个凸缘螺母和一个六角头螺栓（图3：项目19和20）固定。 拧紧凸缘螺母至10.9–16.3 N·m (96–144 in-lbs)。 拧紧螺栓至6.8–13.6 N·m (60–120 in-lbs)。 | |
| 6. | 将座椅和支架组件置于摩托车上。 安装前部枢轴螺栓（2）和盖形螺母（3）。 拧紧至5.4–9.5 N·m (48–84 in-lbs)。 | |
| 7. | 参见图5。 转动座椅弹簧顶部（2），使上部螺柱（5）偏向车辆后部。 | |
| 8. | 将座椅支架与螺柱对准，安装垫圈（7）和盖形螺母（6）。 拧紧至6.8–9.5 N·m (60–84 in-lbs)。 |
警告安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b)
使用时
座椅悬挂调整
注意
- 使用冲头和榔头或活扳手（零件编号HD-94820-75A或等效工具）松开和拧紧螺母。
- 参见图4。 调节范围（3）必须保持在距离减震器（4，属于座椅弹簧组件的内容）顶部17.7–27.7 mm (0.7–1.1 in)之内。 设置超出此范围时可导致座椅减震部件出现故障。
- 出厂预设置约为21.7 mm (0.9 in)，适合90.7 kg (200 lb)的骑手。
- 松开座椅弹簧锁紧螺母（1）。
- 顺时针转动调节螺母（2）以补偿较重的骑手，逆时针转动以补偿较轻的骑手。 每转动一圈所对应的骑手重量调节约为5.7 kg (12.5 lb)。
- 旋紧锁紧螺母。
| 1 | 座椅弹簧锁紧螺母 |
| 2 | 调整螺母 |
| 3 | 调整范围 |
| 4 | 减震器 |

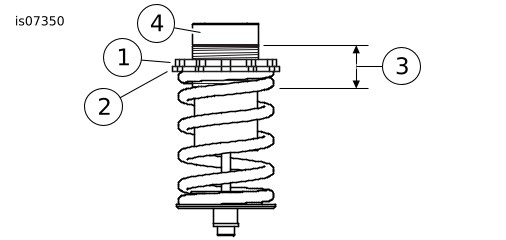

图4。 座位调整
注意
参见图5。 座椅支架缓冲器（9）在某些骑行条件下可起到缓冲作用。 如果改装座椅系统，则骑行舒适度可能会受到影响。
维修座椅弹簧
注意
仅上部螺柱和橡胶盖提供更换零件。 如果弹簧单元损坏，则更换整个弹簧组件。
- 参见图5。 拆下橡胶盖（4）。 拆下螺柱（5）。
- 如果重新使用原厂螺柱，清除螺纹上的所有螺纹锁固剂。 在螺柱的螺纹上涂抹一滴Loctite® 262 Threadlocker and Sealant - Red（乐泰262螺纹锁固密封剂 - 红色，零件编号94759-99）。
- 安装上部螺柱，直至在螺孔中触底。 等待螺纹锁固剂（如使用）固化，然后再安装弹簧组件。
- 将上部橡胶盖推入到位。
维修零件

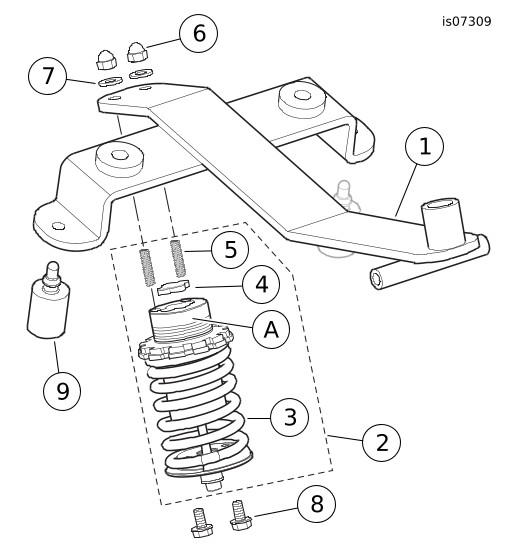

图5。 维修零件：警用座椅减震套件
表1。 维修零件
项目 | 描述（数量） | 零件编号 |
|---|---|---|
1 | 支架，警用座椅 | 52100006 |
2 | 座椅弹簧组件 （包括项目3-5） | 52100008 |
3 |
| 不单独出售 |
4 |
| 52100009 |
5 |
| 66290-06 |
6 | 盖形螺母（2） | 7737W |
7 | 垫圈（2） | 6110 |
8 | 六角凸缘头螺丝（2） | 10200135 |
9 | 橡胶缓冲器，警用座椅（2） | 11495 |
文字中提到的项目： | ||
A | 弹簧组件减震器 | |
