Pokrywy boczne konturowe Touring
J062962018-09-06
INFORMACJE OGÓLNE
Numer zestawu
61300671, 61300923, 61300960, 61301098
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w witrynie internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagania dotyczące montażu
Przygotuj następujące środki:
  • Woda destylowana
  • JOHNSON & JOHNSON® Baby Shampoo (szampon dla dzieci)
  • Alkohol izopropylowy 70%
  • Ściągacz (3M nr części 71607 lub odpowiednik)
Zawartość zestawu
Zobacz Rysunek 1 oraz Tabela 1.
W zestawie nie ma części serwisowych.
MONTAŻ
  1. Zdejmij bagażniki. Zobacz instrukcję serwisową lub instrukcję użytkownika.
  2. Zdejmij pokrywy boczne.
    1. Możesz zdjąć pokrywę boczną pociągając ją do siebie.
  3. Zamontuj nowe osłony boczne.
    1. Wyrównaj haczykowate kołki z pierścieniami uszczelniającymi na ramie.
    2. Mocno dociśnij pokrywę we właściwym miejscu.
    3. Upewnij się, że wszystkie haczykowate kołki są zaczepione.
  4. Sprawdź odstęp między górną pokrywą boczną a dolną częścią siodła. Jeśli występuje styk, przejdź do kroku opcjonalnego.
  5. Zamontuj bagażniki. Zobacz instrukcję serwisową lub instrukcję użytkownika.
OPCJONALNIE: ZAMONTUJ FOLIĘ OCHRONNĄ NA GÓRZE POKRYWY
  • Nie nakładaj na nową farbę (w tym na farbę nawierzchniową). Przed nałożeniem powłoki ochronnej pozostawić farbę do stwardnienia na co najmniej 30 dni.
  • Nie stosować w wietrznych warunkach lub przy bezpośrednim nasłonecznieniu.
  • Montaż należy przeprowadzić, gdy temperatura otoczenia wynosi ok. 15,5–32 °C (60–90 °F).
  • Przed montażem umyć ręce i na czas montażu pozostawić palce zwilżone mieszaniną wody i szamponu. Aby uniknąć odcisków palców, nie dotykać kleju suchymi palcami.
  • Podczas instalacji folię i ściągaczkę należy utrzymywać w stanie mokrym.
  • Zobacz Rysunek 1. Przed przystąpieniem do dalszych czynności należy zidentyfikować każdy element folii i miejsce jego zamocowania. Kawałki folii są dostosowane dla danego boku.
  • Zacznij od góry elementu.
  • Podczas wygładzania folii za pomocą wycieraczki należy pracować od środka na zewnątrz. Podczas instalacji należy nieustannie spryskiwać folię roztworem.
  • Roztwór mydlany umożliwia lekkie przesunięcie folii.
  • Roztwór alkoholowy mocuje klej i może nieznacznie rozciągnąć folię.
  • Jeżeli po nałożeniu roztworu alkoholowego pojawią się zmarszczki, spryskaj je większą ilością roztworu alkoholowego i ponownie użyj ściągacza.
UWAGA
Przygotuj roztwory w dniu instalacji.
Przygotowanie roztworów
  1. Przygotować dwa roztwory w butelkach z rozpylaczem:
    1. Roztwór poślizgowy: Dokładnie wymieszaj 16 oz (473 ml) wody destylowanej i 2–3 krople szamponu dla dzieci. Roztwór powinien przy minimalnym zapienieniu pokrywać powłoki lakiernicze.
    2. Roztwór przyczepny: Na bazie alkoholu izopropylowego o stężeniu 70% utwórz roztwór 10% alkoholu oraz 90% wody destylowanej.
Zamontuj folię ochronną
  1. Zobacz Rysunek 1. Dokładnie umyj mocowania. Pozostaw do całkowitego wyschnięcia.
  2. Powierzchnię montażową i palce dokładnie zwilżyć roztworem mydła.
  3. Wyrównaj folię ochronną.
    1. Zwiń niewielką część papieru, odsuwając go od powierzchni kleju.
    2. Wyrównaj wzdłuż wewnętrznej krawędzi górnej pokrywy bocznej i zamontować taśmę ochronną.
    3. Przy prawidłowym ustawieniu należy powoli zwinąć pozostały podkład z folii.
  4. Po całkowitym usunięciu podłoża spryskaj całą folię roztworem mydła i wygładź ręcznie.
    5. UWAGA
    W przypadku konieczności zmiany pozycji, spryskaj folię i ręce większą ilością roztworu mydła i w razie potrzeby ustaw je w odpowiedniej pozycji.
  5. Mocno dociśnij we właściwym miejscu.
    1. Delikatnie podnieś krawędź czołową folii mniej więcej do połowy.
    2. Spryskaj folię i powierzchnię montażową mieszaniną wody i alkoholu.
    3. Rozpocznij od środka, pracuj w stronę krawędzi, używając ściągacza do usuwania pęcherzyków powietrza. Używaj mocnych pociągnięć ściągacza, aby wydobyć całe powietrze. Nie odcinaj ani nie urywaj folii.
    4. Delikatnie podnieś drugi koniec folii i powtórz czynności.
    5. Wytrzyj warstwę do czysta szmatką z mikrofibry do pielęgnacji Harley-Davidson® (94663-02).
    6. Sprawdź, czy nie występują kieszenie wodne lub pęcherzyki powietrza. W razie potrzeby użyj większej ilości roztworu alkoholu i ponownie użyj ściągacza.
  6. W razie potrzeby folię można podnieść w celu zmiany jej położenia.
    1. Rozpyl roztwór alkoholu, tworząc ochronną warstwę na powierzchni montażowej i palcach.
    2. Przesuń w razie potrzeby.
    3. Używaj ściągacza do momentu usunięcia wszystkich kieszeni na wodę i pęcherzyków powietrza.
  7. Powtórz kroki dla pozostałych osłon.
ELEMENTY ZESTAWU SERWISOWEGO

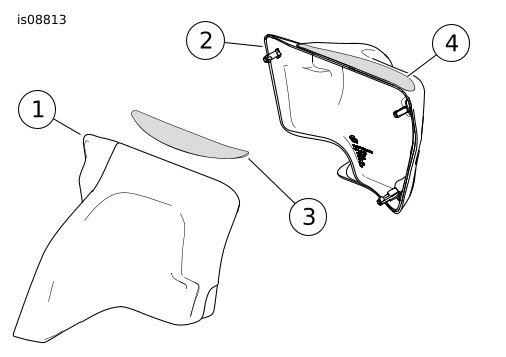

Rysunek 1. Elementy zestawu serwisowego: Zestaw osłon bocznych Touring
Tabela 1. Elementy zestawu serwisowego
Pozycja
Opis (liczba)
Numer części
1
Pokrywa boczna, prawa, pełna (zestaw 61300671)
61300672xxx1
Pokrywa boczna, prawa, projekt (zestaw 61300923)
61300924xxx1
Pokrywa boczna, prawa, prążki (zestaw 61300690)
61300926xxx1
Pokrywa boczna, prawa, pełna (zestaw 61301098)
61301097xxx1
2
Pokrywa boczna, lewa, motyw (zestaw 61300671)
61300673xxx1
Pokrywa boczna, lewa, pełna (zestaw 61300923)
61300925xxx1
Pokrywa boczna, lewa, prążki (zestaw 61300960)
61300961xxx1
Pokrywa boczna, lewa, motyw (zestaw 61301098)
61301096xxx1
3
Folia ochronna prawa
48419-04
4
Folia ochronna lewa
48420-04
1 Przyrostek oznacza trzyliterowy kod koloru określonej farby do celów wyszukiwania przez dealera.
