TURN SIGNAL SWITCH EXTENSION CAP KITS (ターンシグナルスイッチエクステンションキャップキット)
J056112012-10-19
概要
キット番号
71500177、71500178、71500179､71500180
モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
これらのターンシグナルスイッチエクステンションキャップは、純正(OE)ターンシグナルスイッチキャップと直接交換するもので、同じ方法で取り付けます。
取り付け要件
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
キット内容
「図3」および「表2」を参照してください。
準備
注記
スマートサイレンを搭載した車両の場合:
  • 2007年以降のモデル: ハンズフリーキーフォブがあることを確認します。 イグニッションキースイッチをIGNITION (イグニッション)にします。
  • 2006年以前のモデル: スマートサイレンをキーフォブで解除します。
メインヒューズを搭載した車両の場合:
警告
誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
  1. 該当するサービスマニュアルを参照し、メインヒューズを取り外します。
メインサーキットブレーカーを搭載した車両(VRSC以外)の場合:
警告
誤ってエンジンを始動すると、死亡や重傷事故の危険があるため、マイナス(-)バッテリーケーブルを外してから作業を開始してください。 (00048a)
注記
2004年以降のSportster®モデルでは、マイナスバッテリーケーブルが、エンジンクランクケースの箇所で最も外れやすくなっています。
  1. VRSC以外の全モデル: サービスマニュアルを参照してシートを取り外し、マイナス(黒)バッテリーケーブルをマイナス(-)バッテリーターミナルから外します。 シート取り付け金具は全て保管します。 VRSCモデル: サービスマニュアルを参照し、マイナス(黒)バッテリーケーブルをマイナス(-)バッテリーターミナルから外します。
  2. 全モデル: イグニッションキースイッチをOFF (オフ)にしていない場合はOFF (オフ)にします。
取り外し
1. サービスマニュアルに従って、左右ハンドルバースイッチハウジングアッセンブリーを取り外します。
注記
スイッチキャップの交換時にターンシグナルスイッチ配線を外す必要はありません。
2. タイプI: 「図3」を参照してください(上の図)。 タイプII: 「図3」を参照してください(下の図)。
a. サービスマニュアルの説明に従って、スイッチアッセンブリー(AまたはB)からターンシグナルスイッチ(CまたはD) 1個を取り外します。
b. 「図1」を参照してください。 現在取り付いているターンシグナルスイッチキャップ(1)をスプラインシャフト(2)またはスイッチのピボットピン(3)からゆっくりテコの原理で持ち上げます。
c. スイッチキャップをスイッチから取り外します。 スイッチキャップはリサイクルできますが、適切に廃棄することもできます。
d. 反対側のターンシグナルスイッチとキャップで繰り返します。
e. サービスマニュアルの説明に従って、ハンドルバースイッチハウジングからスイッチモジュール(HまたはI) 1個を取り外します。
f. 「図1」を参照してください。 現在取り付けているターンシグナルスイッチキャップ(1)をスイッチモジュールのピボットピン(2または3)からゆっくりテコの原理で持ち上げます。
g. 残りのピボットピンからスイッチキャップを持ち上げ、モジュールからキャップを取り外します。 スイッチキャップはリサイクルできますが、適切に廃棄することもできます。
h. 反対側のスイッチモジュールとキャップで繰り返します。
表1。 スイッチエクステンションキャップスタイル
種類
適合
I
次を除く全モデル
  • 2011年以降のSoftail
  • 2012年以降のDyna
II
2011年以降のSoftailモデル
2012年以降のDynaモデル
取り付け
注記
取り付け中にターンシグナルスイッチキャップ面を保護できるように、クリア保護カバーフィルムが取り付けられています。 取り付けが完了したらフィルムをはがします。
タイプIスイッチアッセンブリー:
1. 「図3」を参照してください。 キットから正しいターンシグナルスイッチエクステンションキャップ(2または3)を選びます。
2. 「図2」を参照してください。 ロアハウジング内(1)から長方形の開口部(2)にスイッチ(3)をできるだけ奥に挿入します。
3. スイッチにキャップ(7)を取り付け、滑らかな穴とターンシグナルスイッチのピボットピン(5)を合わせます。
1正しく取り付けたスイッチキャップ
2ピボットピンまたはシャフトからのスイッチキャップの取り外し
3ピボットピンからのスイッチキャップの取り外し
4ピボットピンへのスイッチキャップの取り付け
5ピボットピンまたはシャフトへのスイッチキャップの取り付け

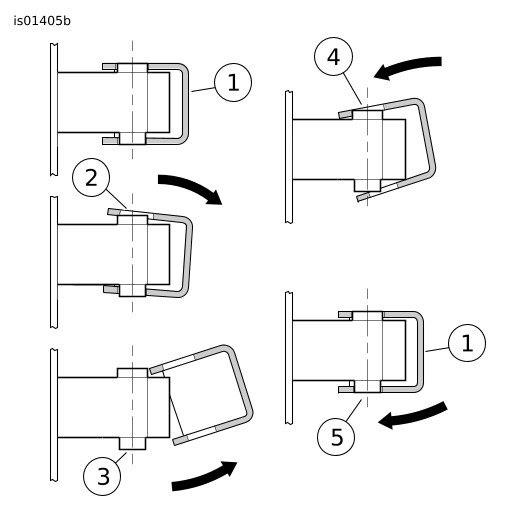

図1。 スイッチキャップの取り外しと交換
1ハンドルバースイッチロアハウジング
2長方形の開口部
3ターンシグナルスイッチ
4スプラインシャフト
5ピボットピン
6タブ(2)
7スイッチエクステンションキャップ

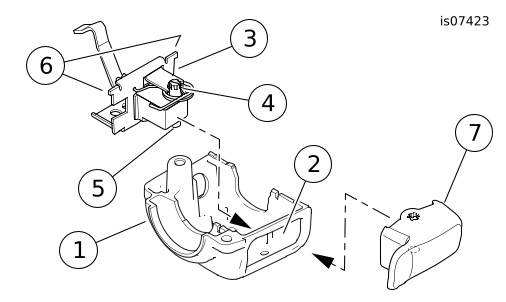

図2。 スイッチキャップの取り付け(タイプI、左側を表記)
4. スイッチキャップをスプラインシャフト(4)にゆっくり押しこみ、ピンが穴にはまるまでキャップを揺り動かします。
5. スイッチをハウジング内に引き戻し、スイッチの側面にあるタブ(6)をハウジングのスロットに押し込みます。
6. スイッチを前後に切り替え、正しく動作するか確認します。
7. 「図3」を参照してください。 スイッチを先に取り外したスクリュー(G)でロアハウジングに固定します。
8. 反対側のターンシグナルスイッチでもステップ1 ～ 7を繰り返します。
9. ターンシグナルスイッチをサービスマニュアルに従ってハンドルバースイッチアッセンブリーに取り付けます。 スイッチの取り付け時は傷が付かないように注意してください。
10. 左右スイッチハウジングアッセンブリーを組み立てます。 サービスマニュアルを参照してください。 クリア保護取り付けカバーをはがして適切に処分します。
タイプIIスイッチモジュール:
  1. 「図3」を参照してください。 キットから正しいターンシグナルスイッチエクステンションキャップ(5または6)を選びます。
  2. 「図1」を参照してください。 キャップをスイッチに取り付け、上の穴(4)をスイッチモジュールのピボットピンに合わせます。
  3. スイッチキャップを2番目のピボットピン(5)にゆっくり押し込み、ピンが穴にはまるまで揺り動かします。
  4. スイッチキャップを前後に切り替え、正しく動作するか確認します。
  5. スイッチモジュールをサービスマニュアルに従ってスイッチハウジングに取り付けます。 スイッチの取り付け時は傷が付かないように注意してください。
  6. 左右スイッチハウジングアッセンブリーを組み立てます。 サービスマニュアルを参照してください。 透明の保護取り付けカバーをはがし、廃棄します。
完了
注記
サウンドシステムの損傷を防止するため、最初にイグニッションキースイッチがOFF (オフ)であること確認してから、メインヒューズの取り付けやマイナスバッテリーケーブルの接続を行ってください。
1. メインヒューズ使用モデル: サービスマニュアルを参照し、メインヒューズを取り付けます。 メインサーキットブレーカー使用モデル:
a. XLを除く全モデル: サービスマニュアルを参照し、マイナスバッテリーケーブルを取り付けます。 Harley-Davidson Electrical Contact Lubricant (ハーレーダビッドソンエレクトリカルコンタクトルブリカント) (部品番号99861-02)、ワセリンジェルまたは腐食防止剤をマイナスバッテリーのターミナルに薄く塗ります。
b. XLモデルのみ: サービスマニュアルを参照し、エンジンクランクケースにマイナス(-)バッテリーケーブルを接続します。
警告
シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
2. 全モデル: サービスマニュアルを参照し、シートを取り付けます。
3. ハンドルバースイッチが全て正常に作動するかテストします。
交換用パーツ
表2。 交換用パーツ
キット
アイテム
詳細(数量)
部品番号
キット71500179
(黒、タイプI)
次のモデル以外
  • 2011年以降Softail
  • 2012年以降Dyna
1
ターンシグナルスイッチエクステンションキャップキット(アイテム2 ～ 3を含む)
71500179
2
  • スイッチエクステンションキャップ、右ターンシグナル(黒)
別売りなし
3
  • スイッチエクステンションキャップ、左ターンシグナル(黒)
別売りなし
キット71500180
(クローム、タイプI)
次のモデル以外
  • 2011年以降Softail
  • 2012年以降Dyna
1
ターンシグナルスイッチエクステンションキャップキット(アイテム2 ～ 3を含む)
71500180
2
  • スイッチエクステンションキャップ、右ターンシグナル(クローム)
別売りなし
3
  • スイッチエクステンションキャップ、左ターンシグナル(クローム)
別売りなし
キット71500177
(ブラック、タイプII)
2011年以降のSoftailモデル
2012年以降Dynaモデル
4
ターンシグナルスイッチエクステンションキャップ(アイテム5 ～ 6を含む)
71500177
5
  • スイッチエクステンションキャップ、右ターンシグナル(黒)
別売りなし
6
  • スイッチエクステンションキャップ、左ターンシグナル(黒)
別売りなし
キット71500178
(クローム、タイプII)
2011年以降のSoftailモデル
2012年以降Dynaモデル
4
ターンシグナルスイッチエクステンションキャップ(アイテム5 ～ 6を含む)
71500178
5
  • スイッチエクステンションキャップ、右ターンシグナル(クローム)
別売りなし
6
  • スイッチエクステンションキャップ、左ターンシグナル(クローム)
別売りなし
キットには含まれない本文中記載のアイテム:
A
右ハンドルバーコントロールスイッチアッセンブリー(タイプI)
B
左ハンドルバーコントロールスイッチアッセンブリー(タイプI)
C
右ターンシグナルスイッチアッセンブリー(タイプI)
D
左ターンシグナルスイッチアッセンブリー(タイプI)
E
右ターンシグナルスイッチキャップ
F
左ターンシグナルスイッチキャップ
G
純正(OE)スイッチマウントスクリュー
H
右ハンドルバーコントロールスイッチモジュール(タイプII)
I
左ハンドルバーコントロールスイッチモジュール(タイプII)
交換用パーツ

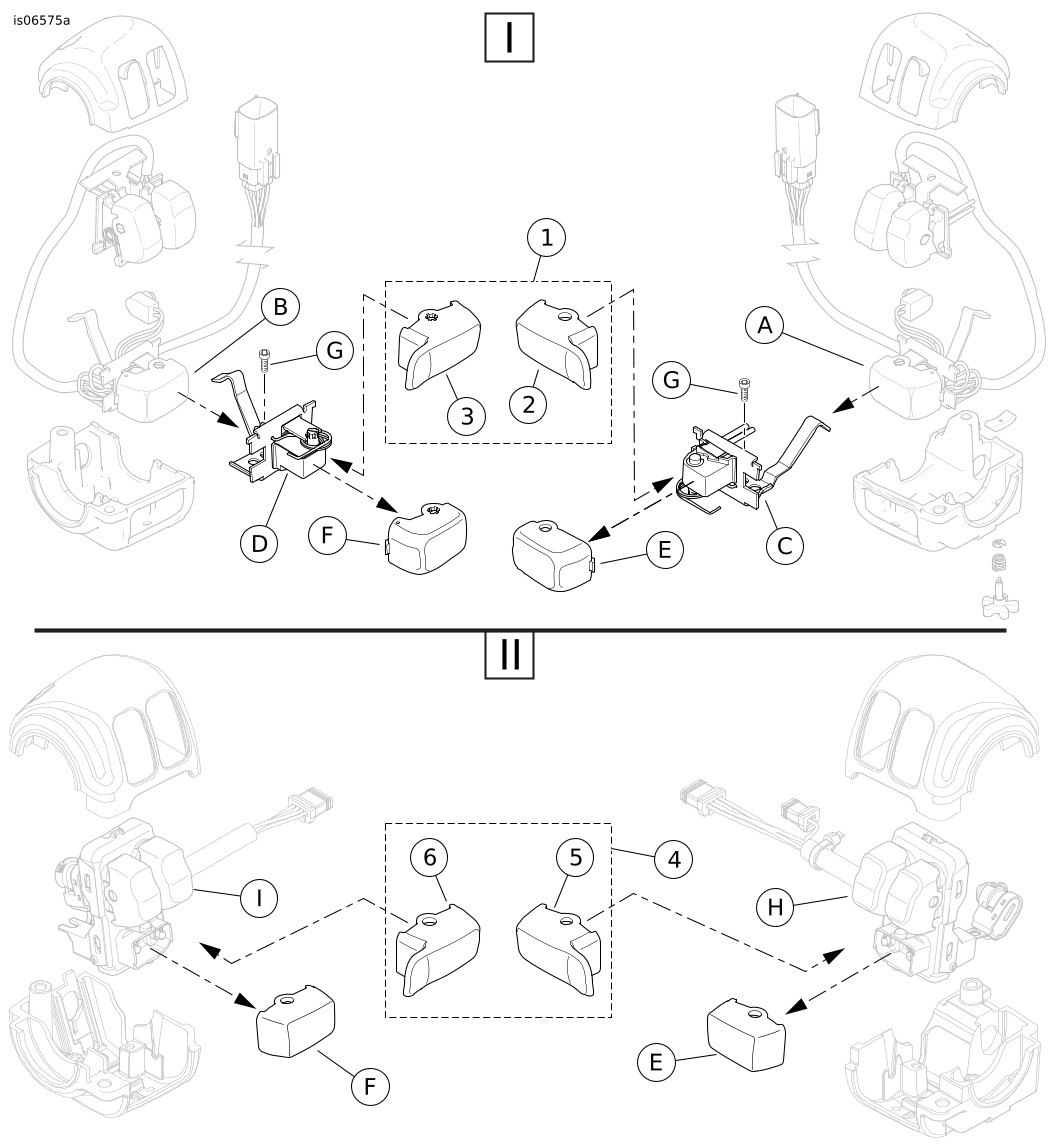

図3。 交換用パーツ、ターンシグナルスイッチエクステンションキャップキット
