PARABRISAS XL1200CX
J063022021-04-30
GENERALIDADES
Número de kit
57400345
Modelos
Para más información sobre el acoplamiento de los modelos, consulte el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Requisitos de instalación
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere el Manual de servicio de la motocicleta de su año o modelo. Se encuentra uno disponible en un concesionario Harley-Davidson.
INSTALACIÓN
| 1. | Vea Figura 2 . Extraiga el subconjunto del parabrisas (1-7) del embalaje. Colóquelo boca abajo sobre una superficie limpia y suave con las piezas de soporte de montaje (3, 4) orientadas hacia arriba. | |
| ¡ADVERTENCIA El lado abocinado de las arandelas Belleville (cónicas) debe estar colocado uno frente al otro y atrapar las piezas de soporte del soporte del parabrisas en cada punto de montaje. No orientar las arandelas correctamente puede reducir la capacidad del parabrisas para separarse durante una colisión, lo que podría causar la muerte o lesiones graves. (00422b) | ||
| 2. | Desempaquete el kit de elementos de sujeción (9). a. Con los lados ahuecados uno frente al otro, instale dos arandelas Belleville (11) en las roscas de un perno con reborde (10). b. Instale el espaciador de la arandela de copa (12) en las roscas del perno con reborde. c. Repita el proceso con el perno con reborde, las arandelas Belleville y el espaciador de la arandela de copa restantes. | |
| 3. | Enrosque un perno con reborde y un conjunto de arandela (9) en una abrazadera rápida (8), pero no apriete del todo todavía. Con la abrazadera orientada hacia afuera, alinee el conjunto con la hendidura inferior de una pieza de soporte de montaje del parabrisas (3 o 4). Coloque una arandela Belleville (11) en cada lado de la pieza de soporte de montaje del parabrisas. Meta el conjunto de la abrazadera en la hendidura. Apriete el perno con reborde (10) con los dedos. Repita para la otra pieza de soporte de montaje. | |
| 4. | Instale la abrazadera rápida (8) de forma perpendicular a la pieza de soporte de montaje del parabrisas, como se muestra en Figura 2 . Alinee la segunda abrazadera rápida con la primera. Los ajustes finales se llevan a cabo al fijar las abrazaderas a los tubos de horquilla del vehículo. Apriete los pernos con reborde (10). Par: 6,8–8,5 N·m (5,0–6,3 ft-lbs) perno con reborde | |
| 5. | Instale los postes superiores (15) en las lengüetas de la pieza de soporte de montaje del parabrisas con tornillos (6), pero no apriete del todo todavía. | |
| 6. | Saque del kit las abrazaderas del manillar (16), los montajes de encaje (14) y dos tornillos (6). Vea Figura 1 . Alinee las abrazaderas del manillar (1) cerca de la curvatura superior (fueraborda) del manillar del vehículo (2) como se muestra. Instale las abrazaderas en los manillares con los montajes de encaje (3) y los tornillos (4), pero no apriete todavía. NOTA Vea las instrucciones en el manual de servicio. Afloje las señales de giro instaladas en el manillar, si están presentes. Rote hacia arriba y hacia fuera para permitir la instalación de la abrazadera rápida en las horquillas delanteras. | |
| 7. | Con las abrazaderas rápidas (5) abiertas , lleve el conjunto del parabrisas (7) a la parte delantera del vehículo. Doble el parabrisas para colocar las abrazaderas rápidas entre los tubos de la horquilla y la pieza de soporte del faro delantero. No cierre ahora las abrazaderas rápidas. | |
| 8. | Encaje los extremos de la bola de los postes superiores de montaje del parabrisas (6) en los montajes de encaje (3) de las abrazaderas del manillar (1): a. Pulse directamente sobre los postes (6) en la superficie del parabrisas. b. Un "golpe" rápido contra el parabrisas encajará los extremos de la bola en los casquillos del montaje de encaje. | |
| 9. | Coloque el parabrisas: a. Con las abrazaderas del manillar (1) cerca de la curvatura superior (2) (fueraborda) del manillar. b. Con los postes superiores de montaje del parabrisas (6) colocados lo más paralelamente posible a los montajes de encaje (3). c. Con las abrazaderas rápidas (5) tan elevadas como sea posible en los tubos de horquilla. 3,2 mm (0,126 in)
desde la parte inferior de la abrazadera triple superior (como se muestra) es ideal.
| |
| 10. | Apriete las abrazaderas del manillar (1) y los tornillos (4, 8) en los extremos de los postes de montaje del parabrisas (6). Par: 4,5–5,6 N·m (40–50 in-lbs) tornillo con hueco hexagonal en la cabeza | |
| 11. | Instale la banda decorativa (9) sobre el borde de la pieza de soporte de montaje del parabrisas del lado del embrague para proteger el cable del embrague. | |
| 12. | Vea Figura 2 . Ajuste la orientación de las abrazaderas rápidas (8) contra la resistencia de la arandela Belleville (11) para que las abrazaderas estén perpendiculares con los tubos de la horquilla. | |
| 13. | Encaje la abrazadera rápida y el conjunto del parabrisas a los tubos de la horquilla derecha e izquierda. | |
| 14. | Apriete los pernos con reborde (10) en las piezas de soporte de montaje del parabrisas (3-4). Par: 4,5–5,6 N·m (40–50 in-lbs) tornillo con hueco hexagonal en la cabeza | |
| 15. | Alinee y apriete las señales de giro montadas en el manillar, si están presentes. Vea las instrucciones en el manual de servicio. |

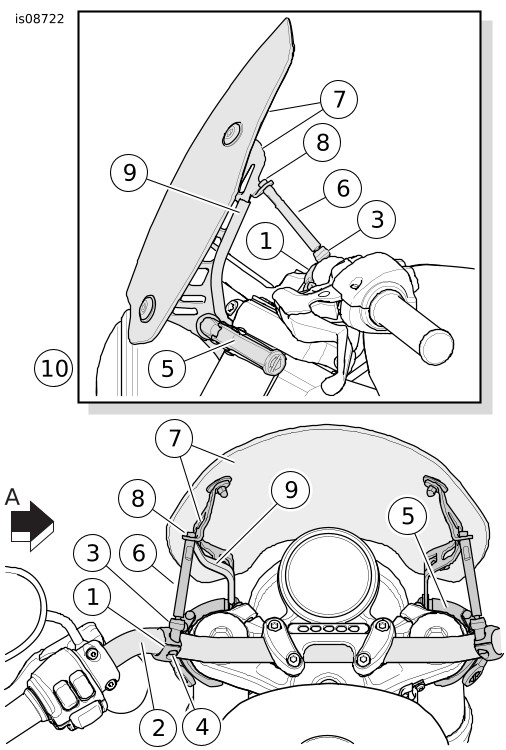

| 1 | Abrazadera del manillar (2) |
| 2 | Curvatura superior (fueraborda) del manillar |
| 3 | Montaje de encaje (2) |
| 4 | Tornillo de casquete con cabeza de casquillo (2) |
| 5 | Abrazadera rápida (2) |
| 6 | Poste de montaje del parabrisas superior (2) |
| 7 | Conjunto del parabrisas |
| 8 | Tornillo de casquete con cabeza de casquillo (2) |
| 9 | Cinta decorativa |
| 10 | Vista en dirección de la flecha "A" |
Figura 1. Abrazaderas de parabrisas para manillar y tubos de horquilla
EXTRACCIÓN Y REINSTALACIÓN
Para extraer el parabrisas, invierta los pasos de INSTALACIÓN 6-10 y 12-15.
Para volver a instalar el parabrisas, lleve a cabo los pasos de INSTALACIÓN 6-15.
ALMACENAMIENTO, CUIDADO Y LIMPIEZA
AVISO
El mantenimiento de los parabrisas/deflectores de aire de policarbonato requiere atención y cuidados correctos. El mantenimiento incorrecto del policarbonato puede causar daño al parabrisas/deflector de aire. (00483e)
- Limpie el parabrisas cuando sea necesario. Cubra el parabrisas con un trapo limpio y mojado durante 15 minutos aproximadamente, antes de lavarlo, para quitar los insectos secos con mayor facilidad.
- No limpie bajo el sol caliente o a temperatura alta.
- No use bencina, diluyente de pintura, gasolina ni ningún otro tipo de limpiador abrasivo en el parabrisas. Hacerlo daña la superficie. No use bencina, diluyente de pintura, gasolina, ni otros agentes limpiadores en los bujes de caucho. Hacerlo daña las superficies de los bujes.
- Los limpiadores en polvo, abrasivos o alcalinos dañan el cortavientos/parabrisas.
- El reflejo de la luz solar sobre la superficie interior curva del parabrisas puede causar, a ciertas horas del día, la acumulación excesiva de calor en los instrumentos de la motocicleta. Tenga cuidado al aparcarla. Estacione frente al sol, coloque un objeto opaco sobre los instrumentos o ajuste el parabrisas para evitar reflejos.
- Cuando guarde el parabrisas, póngalo en un lugar donde las abrazaderas del parabrisas estén protegidas al máximo. No lo guarde en un lugar donde el parabrisas se pudiera golpear o caerse. No coloque nada encima del conjunto.
- Antes de la instalación después de cualquier período de almacenamiento, inspeccione las abrazaderas y los elementos de sujeción para asegurarse de que la precarga y limpieza de los sujetadores sean las correctas. Las abrazaderas deben tener un par de juntas de goma en el asiento de la abrazadera que se corresponden con el deslizador de la horquilla. Cada abrazadera debe abrirse y cerrarse con libertad.
- Revise periódicamente la firmeza del sujetador. Si es necesario, vuelva a apretar.
Si quiere utilizar un protector de parabrisas en su parabrisas, use Gloss Detailer, disponible en los concesionarios Harley-Davidson. Vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
PIEZAS DE SERVICIO

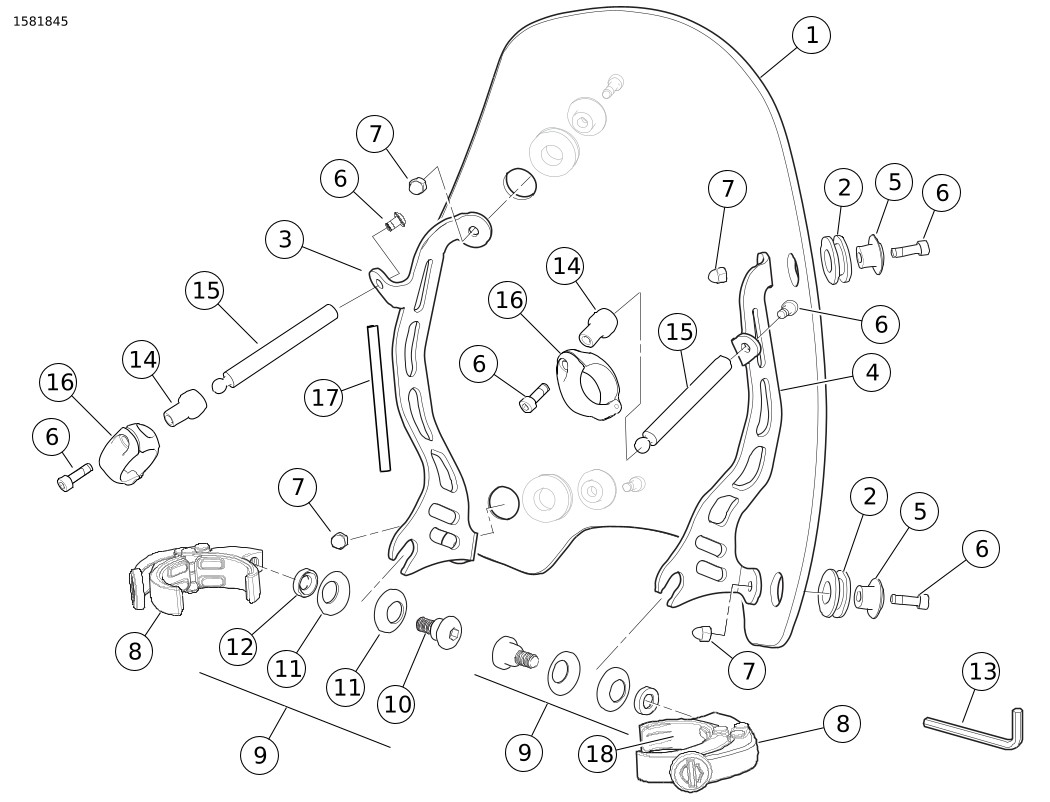

Figura 2. Piezas de servicio, parabrisas XL1200CX
Tabla 1. Piezas de servicio
Artículo | Descripción (Cantidad) | Número de pieza |
|---|---|---|
1 | Parabrisas (con arandelas aislantes) | 57400345 |
2 |
| No se vende por separado |
3 | Pieza de soporte, montaje del parabrisas (izquierdo) | 57300130 |
4 | Pieza de soporte, montaje del parabrisas (derecho) | 57300129 |
5 | Tapa, montaje del parabrisas (4) | No se vende por separado |
6 | Tornillo de rosca, cabeza de casquillo, M5-0,8 x 16 mm de largo (8) | 3080M |
7 | Tuerca ciega, M5-0,8 (4) | 7154M |
8 | Abrazadera rápida (2) | 57400469 |
9 | Kit de elementos de sujeción de la abrazadera rápida (incluye los artículos 10 al 12) (2) | 58790-04 |
10 |
| No se vende por separado |
11 |
| No se vende por separado |
12 |
| No se vende por separado |
13 | Llave hexagonal (llave Allen), 9 mm | 94542-09 |
14 | Conjunto del montaje de encaje (2) | No se vende por separado |
15 | Poste, montaje del parabrisas superior (2) | No se vende por separado |
16 | Montaje del manillar (2) | No se vende por separado |
17 | Cinta decorativa | 61400497 |
18 | Junta, abrazadera | 57299-07 |
