XL1200CX VINDRUTA
J063022021-04-30
ALLMÄNT
Satsnummer
57400345
Modeller
Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Detta instruktionsblad avser information i verkstadshandboken. Det krävs en verkstadshandbok för din årsmodell/motorcykelmodell när denna installation ska utföras. En sådan finns tillgänglig hos Harley-Davidson-återförsäljare.
MONTERING
| 1. | Se Figur 2 . Ta bort vindrutans underenhet (1-7) från förpackningen. Placera med framsidan nedåt på en ren, mjuk yta med monteringsfästena (3, 4) uppåt. | |
| VARNING Tallriksbrickornas (de koniska brickornas) kupade sida ska placeras så att de är riktade mot varandra och omsluter vindrutans monteringsfästen vid varje monteringspunkt. Om brickorna inte riktas in på rätt sätt kan det minska vindrutans förmåga att brytas loss vid en kollision, vilket kan leda till dödsfall eller allvarliga personskador. (00422b) | ||
| 2. | Packa upp hårdvarans uppsättning (9). a. Med de kupade sidorna vända mot varandra installerar du två Belleville brickor (11) på ledningarna på en axelbult (10). b. Montera den kuperade brickan (12) på axelbultarnas gängor. c. Upprepa med återstående axelbult, Belleville brickor och kuperad bricka. | |
| 3. | För en axelbult och brickas montering (9) i en snabbklämma (8), men dra inte åt helt nu. Med klämman vänd utåt, rikta in enheten med det nedre skåran på ett fäste för vindruta (3 eller 4). Placera en Belleville bricka (11) på vardera sidan om vindrutans fäste. Skjut in klämmans enhet i skåran. Dra åt axelbulten (10) fingertät. Upprepa för det andra monteringsfästet. | |
| 4. | Montera snabbklämman (8) vinkelrätt mot vindrutans fäste, så som visas i Figur 2 . Rikta in den andra snabbklämman mot den första. Slutliga justeringar genomförs vid fastsättning av klämmorna på fordonets gaffelrör. Dra åt axelbultarna (10). Åtdragning: 6,8–8,5 N·m (5,0–6,3 ft-lbs) ansatsbult | |
| 5. | Montera de övre stolparna (15) på vindrutans fästflikar med skruvarna (6), men dra inte åt fullständigt nu. | |
| 6. | Hämta styrklämmorna (16), fästen (14) och två skruvar (6) från uppsättningen. Se Figur 1 . Rikta in styrhandtagen (1) nära fordonets övre (yttre) böjningar (2) enligt bilden. Montera klämmorna på styret med fästen (3) och skruvarna (4), men dra inte åt nu. ANMÄRKNING Se instruktioner i servicehandboken. Lossa blinkers på styret om sådana är närvarande. Rotera upp och ut ur vägen för att tillåta Quick-Clamp installationen till framgafflarna. | |
| 7. | Med Quick-Clamps (5) öppen , ta fram vindrutan (7) fram på fordonet. Böj vindrutan för att placera båda Quick-Clamps mellan gaffelrören och strålkastarens fäste. Stäng inte Quick-Clamps nu. | |
| 8. | Fäst kulornas ändar på den övre vindrutans monteringsstolpar (6) i fästesmonteringen (3) på styrklämmorna (1): a. Tryck direkt ovanför stolparna (6) på vindrutans framsida. b. En snabb "stöt" mot vindrutan snäpper kulornas ändar i fästet. | |
| 9. | Placera vindrutan: a. Med styrklämmorna (1) nära styrets övre (yttre) böjningar (2). b. Med den övre vindrutans monteringsstolpar (6) så nära parallellt med fästet (3) som möjligt. c. Med snabbklämmorna (5) så högt på gaffelrören som möjligt. 3,2 mm (0,126 in)
från undersidan av den övre trippelklämman (som visas) är idealisk.
| |
| 10. | Dra åt styrklämmorna (1) och skruvarna (4, 8) i båda ändarna av vindrutans monteringsstolpar (6). Åtdragning: 4,5–5,6 N·m (40–50 in-lbs) insexskruv | |
| 11. | Montera trimremsan (9) över kanten på kopplingssidans vindrutefäste för att skydda kopplingskabeln. | |
| 12. | Se Figur 2 . Justera orienteringen på Quick-Clamps (8) mot Belleville brickans (11) motstånd så att klämmorna är vinkelräta mot gaffelrören. | |
| 13. | Fäst snabbklämman och vindrutan på höger och vänster gaffelrör. | |
| 14. | Dra åt axelbultarna (10) vid vindrutans fästen (3-4). Åtdragning: 4,5–5,6 N·m (40–50 in-lbs) insexskruv | |
| 15. | Rikta in och dra åt handtagsmonterade blinkers, om sådana finns. Se instruktioner i servicehandboken. |
| 1 | Handtagsklämma (2) |
| 2 | Övre (yttre) kurva i styret |
| 3 | Fäste (2) |
| 4 | Insexskruv (2) |
| 5 | Quick-Clamp (2) |
| 6 | Övre vindrutas monteringsstolpe (2) |
| 7 | Vindrutas montering |
| 8 | Insexskruv (2) |
| 9 | Trimremsa |
| 10 | Visa i riktning mot pil "A" |

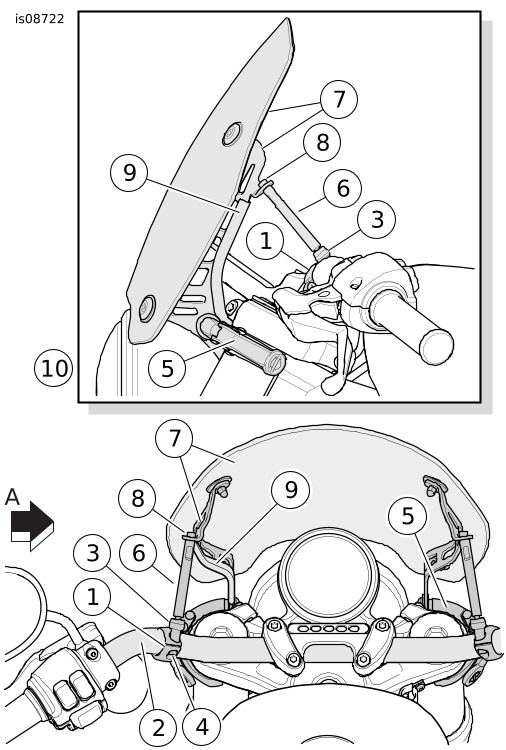

Figur 1. Vindruteklämmor till styr- och gaffelrör
BORTTAGNING OCH ÅTERINSTALLATION
För att ta bort vindrutan, omvänd INSTALLATIONS stegen 6-10 och 12-15.
För att installera vindrutan igen, utför INSTALLATIONS stegen 6-15.
LAGRING, SKÖTSEL OCH RENGÖRING
OBS!
Polykarbonat vindrutor/vindavvisare kräver ordentlig uppmärksamhet och omsorg för att underhållas. Underlåtenhet att underhålla polykarbonat korrekt kan leda till skador på vindrutan/vindavvisaren. (00483e)
- Rengör vindrutan vid behov. Om du täcker vindrutan med en ren, våt trasa i ungefär 15 minuter innan du tvättar, blir det lättare att ta bort intorkade insekter.
- Undvik rengöring i direkt solljus och stark värme.
- Använd inte bensen, färgförtunningsmedel, bensin eller någon annan typ av hårdrengörare på vindskärmen/vindrutan. Om du gör så skadas ytan. Använd inte bensen, thinner, bensin eller andra rengöringsmedel på gummibussningarna. Om du gör så skadas bussningsytan.
- Pulveriserat, slipande eller alkaliskt rengöringsmedel skadar vindrutan.
- Solljusreflektioner från insidan av vindrutan kan vid vissa tider på dagen orsaka extrem värmeuppbyggnad på motorcykelinstrument. Var försiktig när du parkerar. Parkera mot solen, placera ett ogenomskinligt föremål över instrumenten eller justera vindskärmen/vindrutan för att undvika reflektioner.
- När du förvarar vindrutan, placera den på en plats där vindrutans klämmor får störst skydd. Förvaras borta från platser där vindrutan kan stöta i eller tappas. Stapla inte något ovanpå monteringen.
- Innan du installerar om den igen efter en lagringsperiod ska du kontrollera klämmor och hårdvara efter förspänning och renhet. Varje klämma måste ha ett par gummipackningar i klämsadeln som passar till gaffelreglaget. Varje klämma måste öppnas och stängas fritt.
- Kontrollera regelbundet att fästelementet är täta. Dra åt vid behov.
Om du vill använda ett vindruteskydd på vindrutan, använd Gloss Detailer, tillgänglig från en Harley-Davidson återförsäljare. Se P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
RESERVDELAR

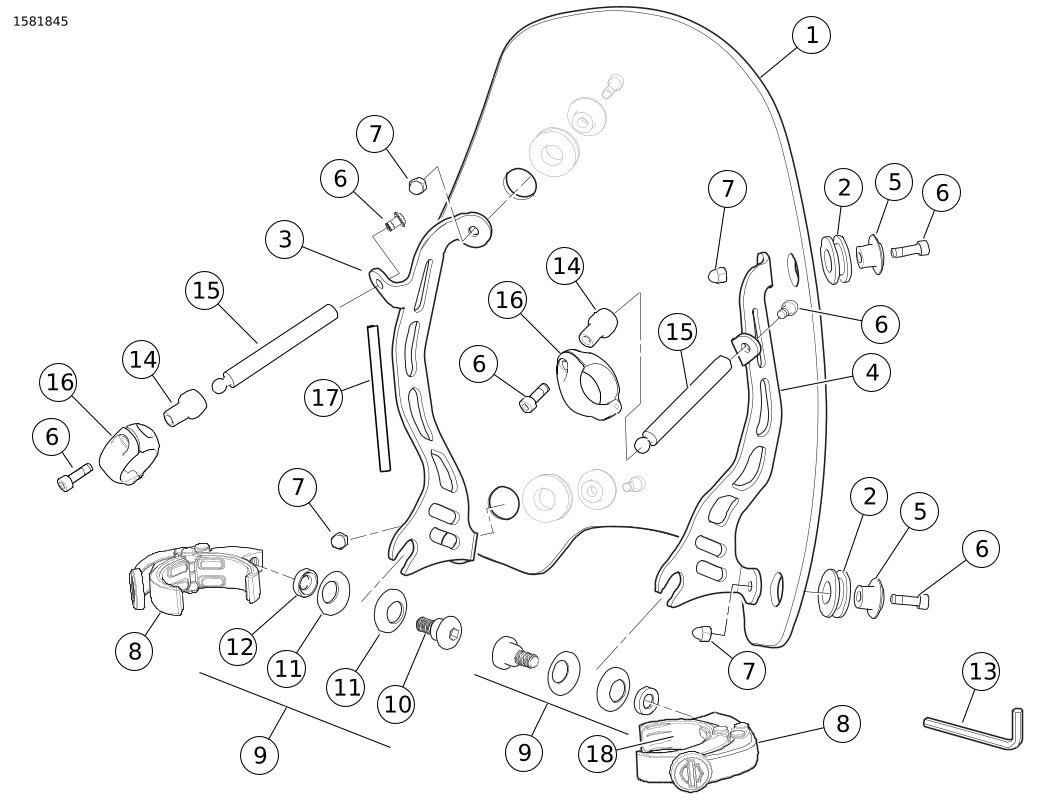

Figur 2. Servicedelar, vindruta XL1200CX
Tabell 1. Reservdelar
Komponent | Beskrivning (antal) | Artikelnummer |
|---|---|---|
1 | Vindruta (med genomföringar) | 57400345 |
2 |
| Säljs ej separat |
3 | Fäste, vindrutefäste (vänster) | 57300130 |
4 | Fäste, vindrutefäste (höger) | 57300129 |
5 | Kåpa, vindrutefäste (4) | Säljs ej separat |
6 | Låsskruv, hylshuvud, M5-0,8 x 16 mm långt (8) | 3080M |
7 | Ekollonmutter M5-0.8 (4) | 7154M |
8 | Quick-Clamp (2) | 57400469 |
9 | Quick-Clamp hårdvaras uppsättning (innehåller artiklarna 10-12) (2) | 58790-04 |
10 |
| Säljs ej separat |
11 |
| Säljs ej separat |
12 |
| Säljs ej separat |
13 | Insexnyckel (Allen wrench), 9 mm | 94542-09 |
14 | Fäst monteringsenheten (2) | Säljs ej separat |
15 | Pinne, övre vindrutefäste (2) | Säljs ej separat |
16 | Styrfäste (2) | Säljs ej separat |
17 | Trimremsa | 61400497 |
18 | Packning, klämma | 57299-07 |
