XL1200CX ÖN CAM
J063022021-04-30
GENEL
Kit Numarası
57400345
Modeller
Model donanım bilgisi için P&A perakende satış kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosiklet yılı/modeline uygun servis el kitabı gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.
KURULUM
| 1. | Bkz. Şekil 2 . Ön cam alt tertibatını (1-7) ambalajından çıkarın. Montaj braketleri (3, 4) yukarı bakacak şekilde temiz ve yumuşak bir yüzey üzerine yüz üstü yerleştirin. | |
| UYARI Belleville (konik) rondelaların kubbeli tarafı birbirine bakmalı ve her montaj noktasında ön cam montaj braketlerini arasına almalıdır. Rondelaların doğru tarafa yönlendirilmemesi ön camın bir çarpışma sırasında kopup ayrılma yeteneğini azaltarak ölüm veya ciddi yaralanma ile sonuçlanabilir. (00422b) | ||
| 2. | Donanım kitini (9) açın. a. Çanak kısımları birbirine bakacak şekilde iki adet Belleville rondelayı (11) yarım diş cıvatanın (10) dişlerine takın. b. Çanak rondela ara parçasını (12) yarım diş cıvata dişlerinin üzerine takın. c. Kalan yarım diş cıvata, Belleville rondelalar ve çanak rondela ara parçası ile bu işlemi tekrarlayın. | |
| 3. | Bir yarım diş cıvata ve rondela grubunu (9) bir Mandallı Kelepçeye (8) takın, ama tamamen sıkmayın. Kelepçe dışa doğru bakacak şekilde tertibatı, ön cam montaj braketlerinden (3 veya 4) birinin alt çentiği ile hizalayın. Ön cam montaj braketinin her iki tarafına birer Belleville rondela (11) yerleştirin. Kelepçe tertibatını çentiğin içine doğru kaydırın. Yarım diş cıvatayı (10) elinizle sıkın. Diğer montaj braketi için bu işlemi tekrarlayın. | |
| 4. | Mandallı Kelepçeyi (8) Şekil 2 içerisinde gösterildiği gibi ön cam montaj braketine dik şekilde takın. İkinci Mandallı Kelepçeyi ilkiyle hizalayın. Son ayarlamalar, kelepçeler aracın çatal borularına takıldığında yapılır. Yarım diş cıvataları (10) sıkın. Tork: 6,8–8,5 N·m (5,0–6,3 ft-lbs) yarım diş cıvata | |
| 5. | Vidaları (6) kullanarak üst çubukları (15) ön cam montaj braketi tırnaklarına takın, ama tamamen sıkmayın. | |
| 6. | Kitte yer alan gidon kelepçelerini (16), Geçmeli Montaj parçalarını (14) ve iki adet vidayı (6) alın. Bkz. Şekil 1 . Gidon kelepçelerini (1) gösterildiği gibi araç gidonunun (2) üst (dış) kıvrımlarına yakın bir şekilde hizalayın. Kelepçeleri Geçmeli Montaj parçaları (3) ve vidalar (4) ile gidonlara takın, ama tamamen sıkmayın. NOT Servis el kitabındaki talimatlara bakın. Varsa gidona monte dönüş sinyallerini gevşetin. Mandallı Kelepçenin ön çatallara takılabilmesi için yukarı ve dışa doğru döndürün. | |
| 7. | Mandallı Kelepçeler (5) açık hâldeyken ön cam tertibatını (7) aracın önüne doğru getirin. Her iki Mandallı Kelepçeyi çatal boruları ve ön far braketinin arasına yerleştirmek için ön camı hafifçe esnetin. Mandallı Kelepçeleri şimdi kapatmayın. | |
| 8. | Üst ön cam montaj çubuklarının bilyeli uçlarını (6) gidon kelepçelerinin (1) üzerindeki Geçmeli Montaj parçalarına (3) takın: a. Doğrudan ön camın ön tarafındaki çubukların (6) üzerine bastırın. b. Ön cama hafifçe "vurmak", bilyeli uçların Geçmeli Montaj parçası soketlerine oturmasını sağlayacaktır. | |
| 9. | Ön camı yerleştirin: a. Gidon kelepçelerini (1) gidonun üst (dış) kıvrımlarına (2) yaklaştırın. b. Üst ön cam montaj çubuklarını (6) Geçmeli Montaj parçalarına (3) mümkün olduğunca yakın ve paralel bir şekilde yerleştirin. c. Mandallı Kelepçeleri (5) çatal borular üzerinde mümkün olduğunca yüksek bir konuma yerleştirin.
Üst üçlü kelepçenin alt tarafından
3,2 mm (0,126 in)
(gösterildiği gibi) idealdir.
| |
| 10. | Gidon kelepçelerini (1) ve ön cam montaj çubuklarının (6) her iki ucundaki vidaları (4, 8) sıkın. Tork: 4,5–5,6 N·m (40–50 in-lbs) altıgen başlı soket vidası | |
| 11. | Debriyaj kablosunu korumak için trim şeridini (9) debriyaj tarafındaki ön cam montaj braketinin kenarına takın. | |
| 12. | Bkz. Şekil 2 . Belleville rondelanın (11) direncine göre kelepçeler çatal borularına dikey olacak şekilde Mandallı Kelepçelerin (8) yönünü ayarlayın. | |
| 13. | Mandallı Kelepçeyi ve ön cam tertibatını sağ ve sol çatal borularına takın. | |
| 14. | Ön cam montaj braketlerindeki (3-4) yarım diş cıvataları (10) sıkın. Tork: 4,5–5,6 N·m (40–50 in-lbs) altıgen başlı soket vidası | |
| 15. | Varsa gidona monte dönüş sinyallerini hizalayın ve sıkın. Servis el kitabındaki talimatlara bakın. |
| 1 | Gidon kelepçesi (2) |
| 2 | Gidonun üst (dış) kıvrımı |
| 3 | Geçmeli Montaj parçası (2) |
| 4 | İmbus vida (2) |
| 5 | Mandallı Kelepçe (2) |
| 6 | Üst ön cam montaj çubuğu (2) |
| 7 | Ön cam montajı |
| 8 | İmbus vida (2) |
| 9 | Trim şerit |
| 10 | Ok "A" yönünde bakın |

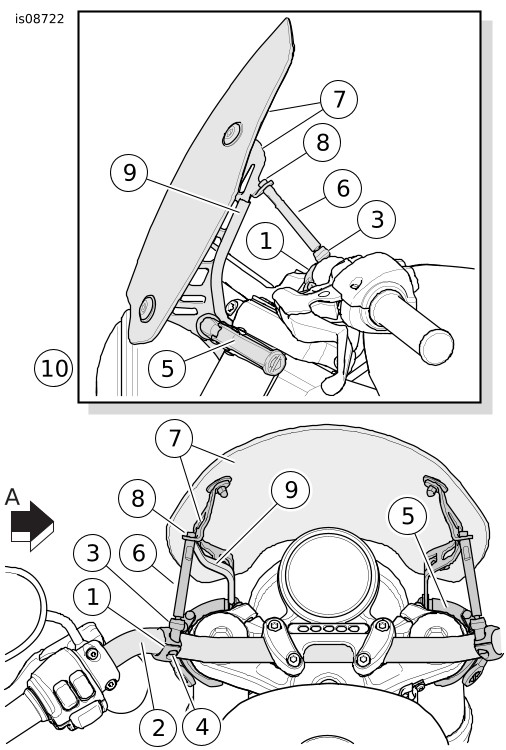

Şekil 1. Gidon ve Çatal Boruları İçin Ön Cam Kelepçeleri
ÇIKARMA VE YENİDEN TAKMA
Ön camı çıkarmak için 6-10 ve 12-15 numaralı MONTAJ adımlarını ters sırada izleyin.
Ön camı takmak için 6-15 numaralı MONTAJ adımlarını yerine getirin.
SAKLAMA, BAKIM VE TEMİZLİK
DIKKAT
Polikarbonat ön camların/rüzgar deflektörlerinin korunması için uygun dikkat ve bakım gerekir. Polikarbonatın uygun şekilde korunmaması ön camlarda/rüzgar deflektörlerinde hasara neden olabilir. (00483e)
- Gerektiğinde ön camı temizleyin. Yıkamadan önce ön camı temiz, ıslak bir bezle yaklaşık 15 dakika süreyle kaplamak, kurumuş böceklerin temizlenmesini kolaylaştırır.
- Aşırı güneşte veya yüksek sıcaklıkta temizlemeyiniz.
- Ön camda benzen, tiner, benzin veya başka herhangi bir aşındırıcı temizleyici kullanmayın. Bu, yüzeye zarar verir. Lastik burçlarda benzen, tiner, benzin veya başka bir temizlik maddesi kullanmayın. Bu, burç yüzeylerine zarar verir.
- Pudralı, aşındırıcılı veya alkalin içeren temizleyiciler ön cama zarar verir.
- Bir ön camın iç eğimindeki güneş ışığı yansımaları günün belirli saatlerinde motosiklet parçaları üzerinde aşırı ısı birikimine neden olabilir. Park ederken dikkat edin. Güneşe bakacak şekilde park edin; parçaların üzerine opak bir nesne koyun veya yansımaları engellemek için ön camı ayarlayın.
- Ön camı, ön cam kelepçelerinin en iyi şekilde korunduğu bir yerde saklayın. Ön camın çarpabileceği veya düşebileceği yerlerden uzak tutun. Montajın üzerinde hiçbir şey istiflemeyin.
- Saklama süresinden sonra yeniden monte etmeden önce kelepçeleri ve donanımı, bağlantı elemanı ön yükü ve temizliği yönünden kontrol edin. Her bir kelepçe, çatal sürgüsüyle eşleşen kelepçe selesinde bir çift kauçuk contaya sahip olmalıdır. Her kelepçe açık ve kapalı olarak serbestçe devir yapabilmelidir.
- Bağlantı elemanının sızdırmazlığını düzenli olarak kontrol edin. Gerekirse yeniden sıkın.
Ön camınızda bir ön cam koruyucu kullanmak isterseniz bir Harley-Davidson bayisinden satın alabileceğiniz Gloss Detailer ürününü kullanın. P&A perakende satış kataloğuna veya www.harley-davidson.com'un Parts and Accessories (sadece İngilizce) bölümüne bakın.
SERVİS PARÇALARI

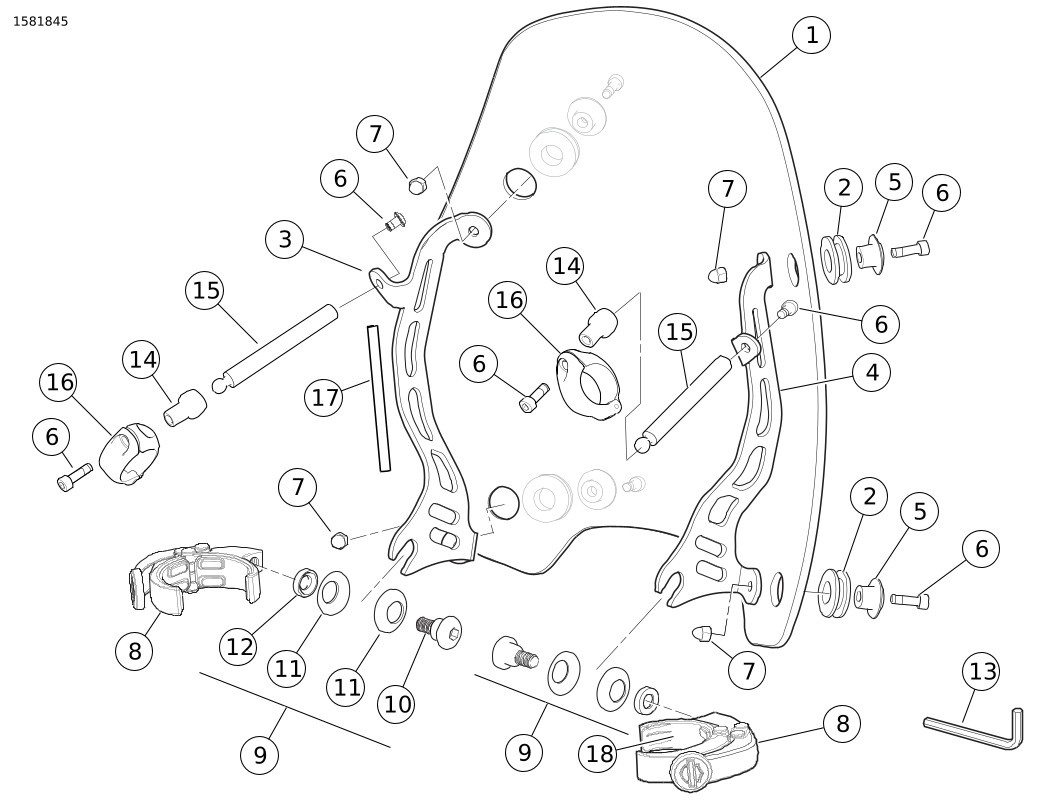

Şekil 2. Servis Parçaları, XL1200CX Ön Cam
Tablo 1. Servis Parçaları
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | Ön cam (grometler ile) | 57400345 |
2 |
| Ayrı satılmaz |
3 | Braket, ön cam montajı (sol) | 57300130 |
4 | Braket, ön cam montajı (sağ) | 57300129 |
5 | Kapak, ön cam montajı (4) | Ayrı satılmaz |
6 | Başlı vida, soket, M5-0,8 x 16 mm uzunluğunda (8) | 3080M |
7 | Taçlı somun, M5-0,8 (4) | 7154M |
8 | Mandallı Kelepçe (2) | 57400469 |
9 | Mandallı Kelepçe Donanım Kiti (10-12 numaralı parçaları içerir) (2) | 58790-04 |
10 |
| Ayrı satılmaz |
11 |
| Ayrı satılmaz |
12 |
| Ayrı satılmaz |
13 | Alyan anahtarı, 9 mm | 94542-09 |
14 | Geçmeli Montaj parçası tertibatı (2) | Ayrı satılmaz |
15 | Çubuk, üst ön cam montajı (2) | Ayrı satılmaz |
16 | Gidon montaj parçası (2) | Ayrı satılmaz |
17 | Trim şerit | 61400497 |
18 | Conta, kelepçe | 57299-07 |
