SVETLOBNA PLOŠČA TRIGLIDE
J057642021-01-19
SPLOŠNO
Številka kompleta
68000129 (rdeča leča), 68000128 (dimna leča)
Modeli
Za informacije o prileganju modelu si oglejte Maloprodajni katalog P&A ali razdelek Deli in dodatki na www.harley-davidson.com (samo v angleščini).
Potrebni dodatni deli
OPOZORILOVarnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)
OPOMBA
Ta list z navodili se nanaša na informacije iz servisnega priročnika. Za to montažo je potreben servisni priročnik za vaš model motornega kolesa, ki je na voljo pri trgovcu Harley-Davidson.
Vsebina kompleta
Glejte Slika 4 in Preglednica 1.
PRIPRAVITE
OPOZORILOPred nadaljevanjem odstranite glavno varovalko, da preprečite nenameren vklop motocikla, ki lahko povzroči hude poškodbe ali smrt. (00251b)
| 1. | Odstranite glavno varovalko. Glejte servisni priročnik. | |
| 2. | Odstranite sedež. Glejte servisni priročnik. | |
| 3. | Odstranite levo kolo. Glejte servisni priročnik. |
MONTAŽA
OPOMBA
Če je temperatura okolja nižja od
10 °C (50 °F)
, tega kompleta ne nameščajte.
| 1. | Glejte Slika 1 in Slika 4 . Namestite kromirano ploščo ob obrobo dušilca (1). a. Poskrbite, da je plošča sredinsko poravnana in da se zgornji rob dotika spodnje strani zavihka karoserije. b. Ne odstranite zaščite s samolepilnih ploščic. c. Ploščo začasno pritrdite z lepilnim trakom ali pa jo držite na ustreznem mestu. |

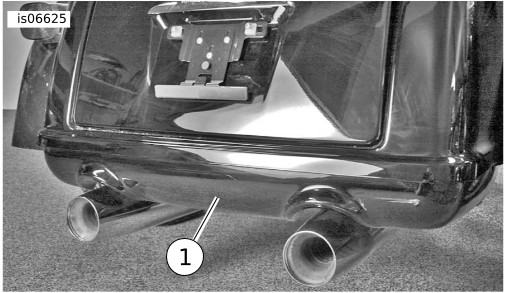

Slika 1. Obroba dušilca | ||||||
| 2. | Označite obrobo dušilca, pri čemer kot šablono uporabite tri luknje v plošči. | |||||||
| 3. | Odstranite ploščo in izvrtajte 7/32-palčno luknjo na vsaki zunanji oznaki in 3/8-palčno luknjo na sredinski oznaki. Preverite, ali so izvrtane luknje vzporedne s tlemi. | |||||||
| 4. | Z mešanico izopropilnega alkohola in vode v razmerju 50/50 temeljito očistite zunanjo površino in levo notranjo površino obrobe dušilca. Počakajte, da se popolnoma posuši. | |||||||
| 5. | Odstranite zaščito s samolepilnih ploščic na plošči. | |||||||
| 6. | Poravnajte luknje v plošči z izvrtanimi luknjami na obrobi dušilca. Ploščo pritisnite na obrobo in jo držite eno minuto. | |||||||
| 7. | Glejte Slika 4 . Z vijakom inbus (5) in matico (3) privijte ploščo na svoje mesto. Privijte. Navor: 2,3 N·m (20 in-lbs) | |||||||
| 8. | Napeljite ožičenje sestava LED (2) skozi sredinsko luknjo v plošči. Z vijaki (4) namestite sestav. Privijte. Navor: 1,7 N·m (15 in-lbs) | |||||||
| 9. | Glejte Slika 2 . Z uporabo zagotovljenih sponk s samolepilno podlogo, obstoječih sponk za karoserijo in kabelskih vezic napeljite kable vzdolž notranje strani karoserije, kot je prikazano, in izpod območja sedeža. |

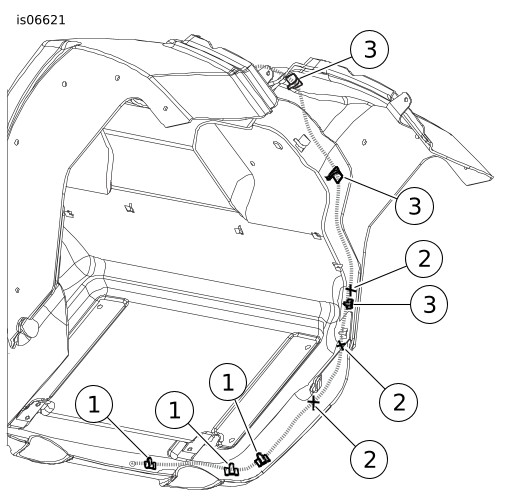

Slika 2. Potek kabelskega snopa (Pogled na karoserijo Trike od spodaj. Vse komponente karoserije so odstranjene za zagotovitev preglednosti.) | ||||||
| 10. | Glejte Slika 4 . Vstavite nožice vtiča v priključek (10), kot je navedeno spodaj: |
- Modra = vtičnica 3
- Rdeča/rumena = vtičnica 4
- Črna = vtičnica 6
- Vtičnice 1, 2, 5 se ne uporabljajo
| 11. | Glejte Slika 3 . Odklopite priključek zadnjih luči [7A/B]. Vklopite kabelski snop Y med glavni kabelski snop in kabelski snop zadnjih luči. | |
| 12. | OPOMBA Barve žic priključka (10) se ne ujemajo vedno z barvami žic ujemajočega se priključka. | |
| 13. | S preostalimi kabelskimi vezicami pritrdite kabelski snop Y in kable LED na sosedne kable ali okvir. Poskrbite, da kabli ne ovirajo namestitve sedeža | |
| 14. | Preverite delovanje zadnjih luči: a. Pri vklopljenem vžigu je sestav LED osvetljen. b. Ob uporabi zavore se sestav LED močno osvetli. |

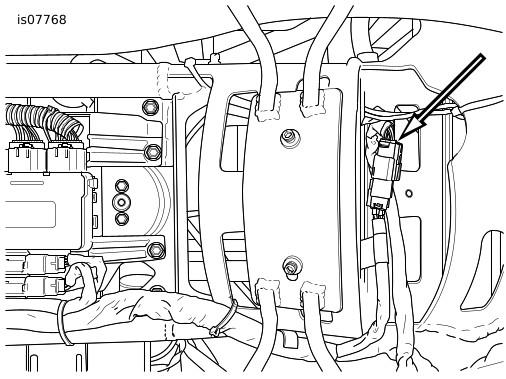

Slika 3. Priključek zadnjih luči
DOPOLNITE
| 1. | Namestite levo kolo. Glejte servisni priročnik. | |
| 2. | Montirajte sedež. Po montaži sedeža ga povlecite navzgor, da preverite, ali je pritrjen. Glejte servisni priročnik. | |
| 3. | Namestite glavno varovalko. Glejte servisni priročnik. |
SERVISNI DELI

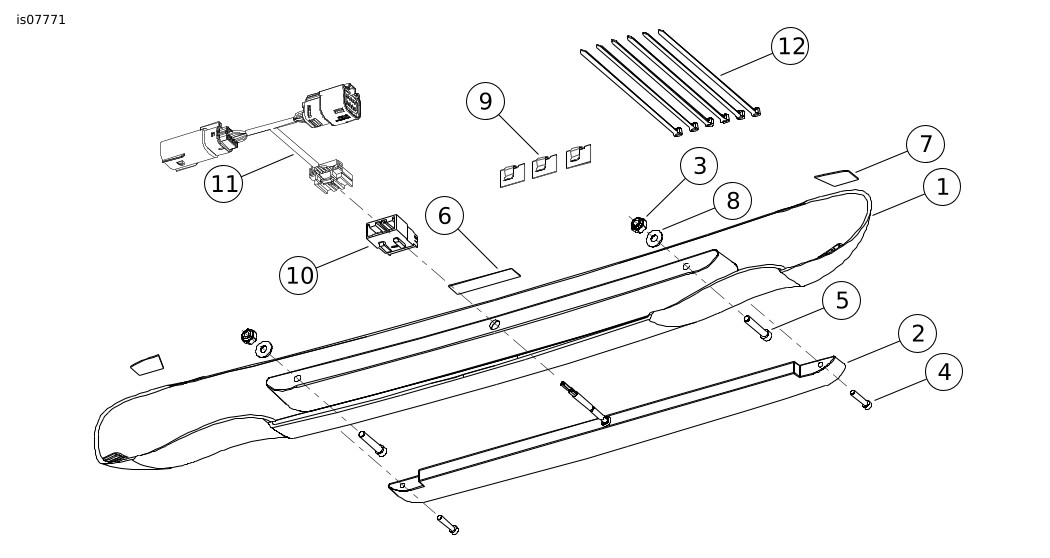

Slika 4. Servisni deli: Svetlobna plošča TRIGLIDE
Preglednica 1. Tabela s servisnimi deli
Komplet | Del | Opis (Količina) | Številka dela |
|---|---|---|---|
68000129 | 1 | Plošča, s kromirano oblogo | Ni naprodaj ločeno |
2 | Vstavek LED zadnje luči, rdeča leča | 84025-11 | |
68000128 | 1 | Plošča, s kromirano oblogo | Ni naprodaj ločeno |
2 | Vstavek za zadnjo luč LED, dimna leča | 84026-11 | |
Elementi, ki so v obeh kompletih: | |||
3 | Matica, nyloc, #10-24 (2) | Ni naprodaj ločeno | |
4 | Vijak inbus, #6-32 x 75 (2) | Ni naprodaj ločeno | |
5 | Vijak inbus, #10-24 x 1.25 (2) | Ni naprodaj ločeno | |
6 | Trak, dvojno obložena pena | Ni naprodaj ločeno | |
7 | Trak, dvojno obložena pena (2) | Ni naprodaj ločeno | |
8 | Podložka, ploska (2) | Ni naprodaj ločeno | |
9 | Žična spojka (3) | 10102 | |
10 | Šestnožični priključek | 73106-96BK | |
11 | Kabelski snop Y | 69200795 | |
12 | Kabelske vezice (6) | 10065 | |
