FÖRSTÄRKARE INSTALLATIONSSATS FÖR BOOM! LJUDSTEG II SADELVÄSKA LOCKHÖGTALARE

J063192022-09-26

ALLMÄNT

Det rekommenderas att installationen utförs av en återförsäljare.

Satsnummer

76000745

Modeller

Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).

Installationskrav

ANMÄRKNING

BLANDA INTE Steg I- och Steg II-högtalare på samma fordon.

Dessa högtalare är ENDAST avsedda att användas på Harley-Davidson-ljudanläggningar från 2014 och senare . Om dessa högtalare används på Harley-Davidson-ljudanläggningar från 2006 till 2013 KOMMER dessa högtalare att skadas permanent. Om dessa högtalare används på Harley-Davidson-ljudanläggningar från 2005 eller tidigareKOMMER de anläggningarna att skadas permanent.

Denna satsen måste installeras:

Före installationen av Boom! Audio Stage II Saddlebag Lid Speaker Kit (artikelnummer 76000319)
Efter installation av en PRIMÄR kåpa monterad förstärkare.
Före ELLER efter installation av en lackerad eller primad sadelväskas locksats.
ENDAST om du installerar en kåpas lägre högtalare kit: Före ELLER efter installation av en lackerad eller primad kåpas lägre högtalares locksats.

Förstärkaren (artikelnummer 76000277A) som är installerad med detta kit måste köpas separat från en Harley-Davidson återförsäljare.

OBS!

Radio EQ MÅSTE uppdateras av en Harley-Davidson-återförsäljare INNAN audiosystemet används. Om audiosystemet används före uppdateringen av radio EQ kommer högtalarna att skadas OMEDELBART. (00645d)

Radio EQ-uppdatering med hjälp av diagnosverktyget Digital Technician ^® II:

Rekommenderas innan högtalarna INSTALLERAS
krävs innan ljudanläggningen ANVÄNDS.
Säljs endast via auktoriserade Harley-Davidson-återförsäljare.

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Det här instruktionsbladet hänvisar till information i verkstadshandboken. Installationen kräver en verkstadshandbok för en motorcykel av detta årets modell. En sådan finns tillgänglig hos Harley-Davidson-återförsäljare.

Elektrisk överbelastning

OBS!

Alltför många elektriska tillbehör kan överbelasta fordonets laddningssystem. Om anslutna elektriska tillbehör tillsammans konsumerar mer än laddsystemet producerar kommer batteriet att laddas ur, vilket kan orsaka problem i elsystemet. (00211d)

VARNING

När du monterar elektriska tillbehör ska du säkerställa att du inte överskrider den högsta amperestyrkan för säkringen eller kretsbrytaren som skyddar den berörda krets som ändras. Om du överskrider den högsta amperestyrkan kan det orsaka elfel, vilket kan leda till dödsfall eller allvarliga personskador. (00310a)

Förstärkaren som installeras med den här satsen kräver upp till 8 A mer ström från elsystemet.

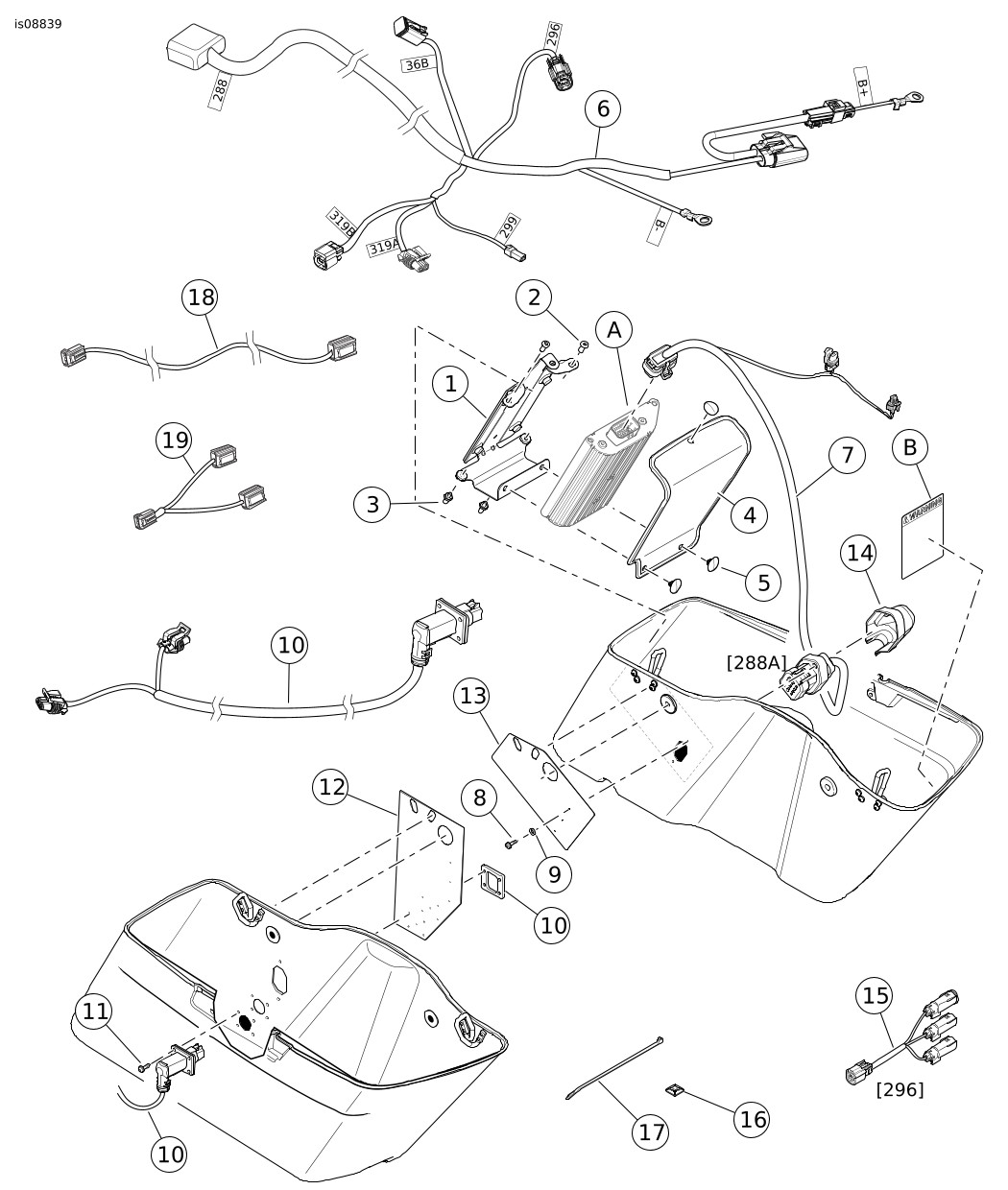

Satsinnehåll

Se Figur 20 och Tabell 1 .

FÖRBEREDELSE

VARNING

För att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du ta bort huvudsäkringen innan du fortsätter. (00251b)

Se verkstadshandboken. Ta bort huvudsäkringen.

VARNING

Koppla alltid loss minuskabeln (-) först från batteriet. Om pluskabeln (+) skulle få chassikontakt när minuskabeln (-) är ansluten till batteriet kan gnistbildningen annars resultera i en explosion, vilket kan leda till dödsfall eller allvarliga personskador. (00049a)

Se servicehandboken för att utföra följande allmänna steg:
1. Demontera sadeln. Spara alla sadelmonteringsdelar.
2. Ta bort ECM caddy från batteriets överkant.
3. Lossa båda batterikablarna med den negativa först.
4. Ta bort den högra kåpan.
5. Montera bort vänster sidokåpa.
6. Ta bort de två bultarna som säkrar den elektriska caddy under vänster sidokåpa.

HÖGER SADELVÄSKAS BORRNING OCH ANSLUTNINGSINSTALLATION

Ta bort alla föremål från den högra sadelväskan. Ta bort packväskan. Ta bort påsfoder (om de finns).

ANMÄRKNING

För att minimera skador på färg vid beskärning och borrning. Täck båda sidorna av området som borras eller beskärs med maskeringstejp.

Placera sadelväskan på en skyddad yta med monteringssidan (inombordssidan) vänd uppåt.

Se Figur 1 . Placera mallen (1) på sadelväskan. Justera fästelementets (2) och låsöppningarna (3). Borra hål på platserna (4) och (5), under anmärkningen "S'BAG SPEAKER ONLY".

Borra fyra 4,5 mm (3/16 in) hål (5) på monteringsplatserna för den nedre kontaktens fläns.

Borra ett 22,5 mm (7/8 in) hål (4) på kontaktstället.

Se Figur 14 . Kontrollera pilothålsplaceringen med fyrvägsflänsad kontakt [C36A] (3) på kablage.

Testa att kontakten passar. Forma hålet enligt mallen om det behövs.

Om du även installerar en förstärkare i rätt sadelväska som en del av kåpans lägre högtalares installationspaket: Klipp av öppningarna (se Figur 1 , artiklar 6) för de två övre kontakterna nu, enligt instruktionerna i den satsen.

ANMÄRKNING

ENDAST om de övre öppningarna har beskurits för lägre högtalare: För in kontakten genom det lägsta sadelväskahålet från insidan.

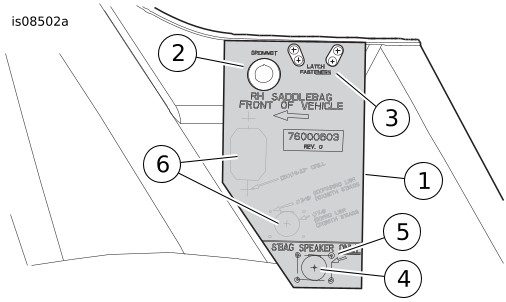

1	Mall, sadelväska på höger sida
2	Bakre genomföring
3	Bakre spärrfästen (2)
4	Utskärning av anslutning
5	Monteringshål för kopplingsfläns (4)
6	Endast för att kåpas lägre högtalare

Figur 1. Höger sadelväskas borrning för steg II sadelväska högtalarinstallation

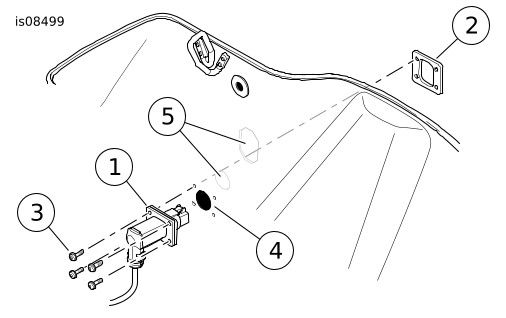

1	Fyrvägsanslutning
2	Metallplatta
3	Insexskruv (4)
4	Kopplingsutskärning, sadelväskahögtalare
5	Endast för att kåpas lägre högtalare

Figur 2. Fyrvägs kablage kontaktinstallation

Se Figur 2 . Ta bort metallplattan (2) från fyrvägskontakten (1) på sadelväskans kablage. För in kontakten genom sadelväskans hål (4) från insidan.

10.

Skjut tillbaka metallplattan på kontakten utanför sadelväskan. Fäst kontakten med fyra skruvar (3) inifrån sadelväskan. Dra åt.

Åtdragning: 4–4,5 N·m (35–40 in-lbs) Insexskruv

ANMÄRKNING

Högtalaranslutningar [36 TB] och [36WB] omfattas av anvisningarna för sadelväskans högtalare.

VÄNSTER SADELVÄSKAS BORRNING OCH FÖRSTÄRKARES INSTALLATION OCH KONTAKTINSTALLATION

Ta bort alla föremål från den vänstra sadelväskan. Ta bort packväskan. Ta bort påsfoder (om de finns).

ANMÄRKNING

För att minimera skador på färg vid beskärning och borrning. Täck båda sidorna av området som borras eller beskärs med maskeringstejp.

Placera sadelväskan på en skyddad yta med monteringssidan (inombordssidan) vänd uppåt. Se Figur 3 . Placera mallen (1) på sadelväskan. Rikta in den efter öppningarna för genomföringen (2) och låsspännet (3). Spåra den skurna konturen (4) för kontakt [288A] på sadelväskan. Om sadelväskans lockhögtalare finns från en tidigare installation kan högtalarkablar på vänster sida finnas på anslutningens utskärningsplats. Ta bort ledningen och genomföringen.

Klipp försiktigt utskärningen (4) i mallen (1) för koppling [288A] på den streckade linjen.

Borra två pilothål (5) för anslutningsflänsens monteringsplatser.

Avlägsna schablonen. Kontrollera öppningens (4) storlek med 18 vägs flänskontakt [289-288A] på packväskans kablage (se Figur 13 , punkt 4) från kit.

Skär utskärningen för kontakt [288A] i sadelväskans vägg.

Se Figur 3 artikel 5. Borra två 7,25 mm (9/32 in) hål på platserna för styrhålen för kontaktens fläns.

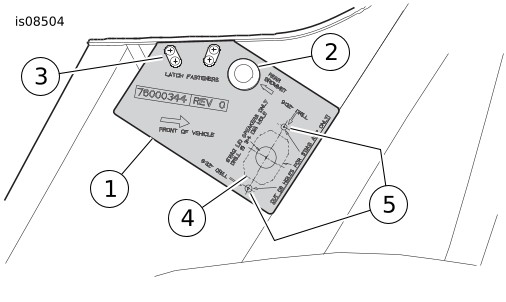

1	Mall, vänster packväska.
2	Packväskans bakre genomföring
3	Sadelväska bakre låsfästen (2)
4	Utskärning av anslutning
5	Monteringshål för kopplingsfläns (2)

Figur 3. Vänster sadelväskas borrning för steg II förstärkares installation

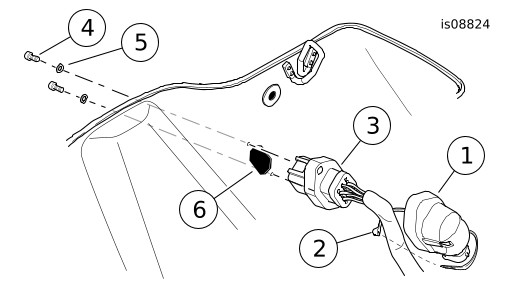

1	Kablageskydd
2	Buntband
3	18 vägs anslutning
4	Insexskruv (2)
5	Bricka (2)
6	Utskärning av anslutning

Figur 4. 18 vägskontakt och täckinstallation till vänster sadelväska

Se Figur 4 . Sätt i stiftsidan 18 vägs anslutningen (3) från sadelväskans kablage genom kontaktutskärningen (6) från insidan. Fäst kontakten utanför sadelväskan med två skruvar (4) och brickor (5). Dra åt.

Åtdragning: 4–4,5 N·m (35–40 in-lbs) M5 hex uttag huvudskruv

Se Figur 5 . Snäpp kablageskyddet (1) över 18 vägs anslutningen. Säkra med ett kabelband (2) . Kablage går in i sadelväskan efter att förstärkaren har monterats.

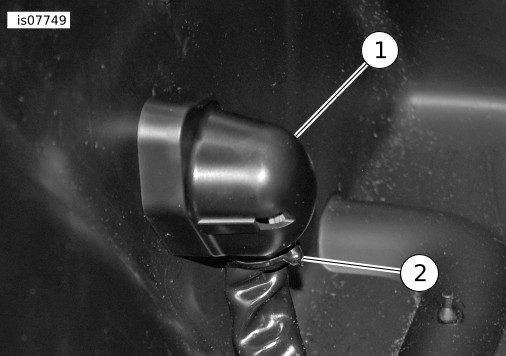

1	Kablageskydd
2	Buntband

Figur 5. Kablageskydd

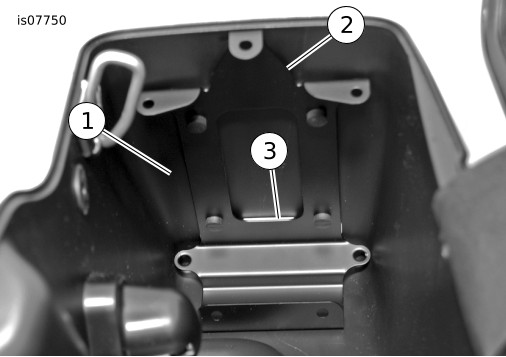

1	Område som ska rengöras
2	Förstärkarfäste
3	Bandremsor

Figur 6. Montering av fästkonsol

10.

Se Figur 6. Rengör sadelns inre bak- och bottenytor med en 50-50 blandning av isopropylalkohol och destillerat vatten.

ANMÄRKNING

Kontrollera att alla fyra bandremsorna kontaktar sadelväskan.

11.

Ta bort de fyra delarna av skyddande baksida från förstärkarens bandremsor. Placera fästet som visas.

12.

Se Figur 7 . Montera förstärkarstiftsbultarna i förstärkaren. Dra åt.

Åtdragning: 9,4–12,2 N·m (7–9 ft-lbs)

13.

Installera genomföringarna.

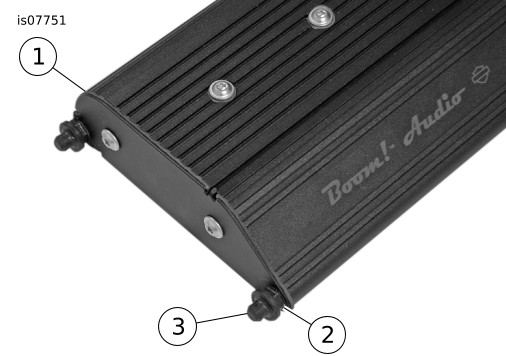

1	Förstärkare
2	Stiftdubbar
3	Gummibussningar

Figur 7. Förstärkare stiftdubbar

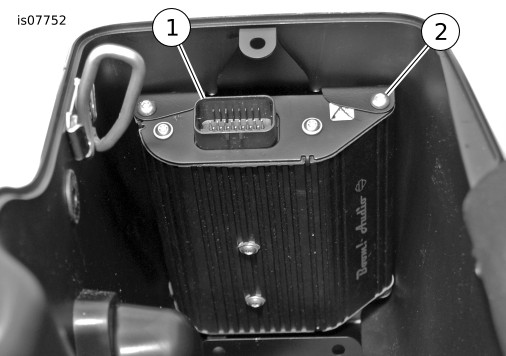

1	Förstärkare
2	Hexuttagsknapp huvudskruvar

Figur 8. Installation av förstärkare

14.

Se Figur 8 . Placera förstärkaren med genomföringar i hålen i botten av förstärkarfästet. Skjut in toppen i fästet. Montera hexuttagens knapparnas skruvar (2). Dra åt.

Åtdragning: 9,4–12,2 N·m (7–9 ft-lbs)

15.

Se Figur 9 . Anslut kontakten [149] på sadelväskans kablage till förstärkarens överdel. Dra sadelväskans sidokablage inuti den vänstra sadelväskan. Rengör sadelväskans inre botten- och sidoytor längs kablaget med en 50-50 blandning av isopropylalkohol och destillerat vatten. Säkra med kabelremmar och baser som visas.

ANMÄRKNING

Högtalaranslutningar [37 TB] och [37 WB] omfattas av anvisningarna för sadelväskans anslutningar.

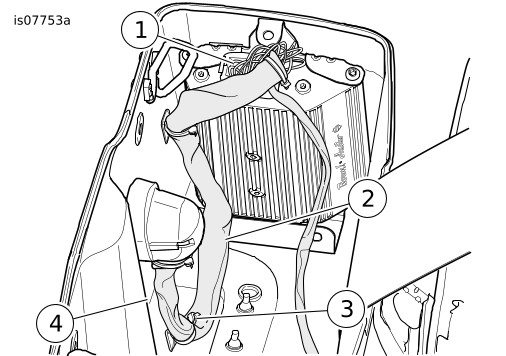

1	Förstärkares kablageanslutning
2	Kablage
3	Kabelband för ledningsnät
4	Kablage

Figur 9. Routning för inre kablage

INSTALLATION AV FÖRSTÄRKARES KABLAGE

ANMÄRKNING

Dessa tips hjälper till att säkerställa att alla ledningar passar under sätet, särskilt i flera förstärkarinstallationer:

Börja dirigera förstärkaren på fordonssidan från den stora 18 vägs förstärkarkontakten [288B], framåt på fordonet. Den stora kontakten passar inte genom smalare passager.
Dra alla ledningskablage under ramskenan för att undvika klämning av skydd eller sätet.
Var noga med att dra alla förstärkares nätgrenar bort från tändstiftsledningarna. Närhet inducerar gnistljud i ljudsystemet.
När du drar kablar från ena sidan av fordonet till den andra, stoppa kablage under ramfacket bakom batteriet för att hålla batterifacket tillgängligt.
Dra de sexvägs svarta, rosa trådbundna ljudkontakterna under höger ramskena till höger sidokåpa. Bunt framför ABS modulen (om den finns).

Se Figur 10. Dra förstärkaren på fordonets sida (1) i sadelväskans monteringsområde och starta fordonet. Dra kablage runt den bakre hjulkedjan, följ sadelväskans stödskena.

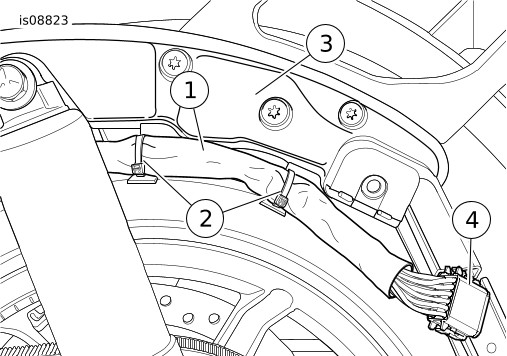

1	Sekundär förstärkares kablage
2	Buntband
3	Skärmstöd
4	Kontakt [288B]

Figur 10. Dragning av kabelsats

Dragning av kablaget:

a. bakom och under ramen,

b. in i batteriområdet under sätet.

Använd kabelband (2) för att knyta kablage löst till sadelväskans stöd. Använd det stora hålet nära sadelväskans bakre fästpunkt eller ett av kabelbandsspåren längs undersidan av stödet.

Installera tillfälligt den vänstra sadelväskan i stödenheten. Dra åt kabelremmarna när tillräcklig frigång har bekräftats. Stäng sadelväskan.

a. Bekräfta att kablagekontakterna på fordonssidan når sadelväskans kontakter.

b. Kontrollera att förstärkarens kablagekontakter och kablagerouting är fria från alla rörliga delar.

c. Bekräfta att ingen kontakt sker vid full förlängning och komprimering av stötdämparen.

ANMÄRKNING

Fortsätt att dra kablage framåt på fordonet.

Lokalisera den svarta fyrvägs Molex kontakten [296A] nära baksidan av undervattensområdet. FLHX/ FLTRX modeller: På ett bygelkablage som kommer från kåpan. FLHTCU/FLHTK-modeller: På ett adapterkablage med två 16 vägs ([162C] och [162D]) och två fyrvägskontakter ([296A] och (297B]) anslutningar. Med ENDAST EN steg II förstärkare installerad baktill: Ta bort kontakten i [296A] kontakten. Anslut förstärkares kablage. Med TVÅ eller flera steg II förstärkare installerade baktill: Anslut ljudingångsnätet (15) från detta kit till anslutningshalvorna [296A] och (297B] på adapterkablage. Pluggförstärkarens kablagekontakt [296A] i ljudingångsnätet.

Se Figur 11 .

a. Finn den 2-vägs Delphi CAN-kopplingen [319B] (1) under kåpan på höger sida.

b. Locket är ett avslutningsmotståndspaket som är fäst i den elektriska caddyn. Avlägsna kopplingen [319B] från motståndspaketet.

c. Anslut [319A] från kablaget som medföljer satsen (se Figur 18 punkt 9) till fordonets [319B].

d. Om detta är den enda (bakre) förstärkaranslutningen i denna installation, anslut [319B] (se Figur 18 punkt 10) sidan av kablage tillbaka till det avslutande motståndspaketet från steg "B" ovan. Om flera bakre förstärkare används ansluter du kedjekopplingen [319B] från detta kablage till nästa förstärkares [319A]. Kontrollera alltid att den återstående kopplingen [319B] är ansluten till fordonets avslutningsmotstånd.

a. Finn kopplingen 299 på fordonet (under den inre kåpan, se servicehandboken för dess läge). Denna koppling kan redan vara ansluten till en kåpmonterad förstärkare.

b. Installera 69200921 "Y" (Se Figur 17 ) på fordonssidan 299, med ena änden av kåpans förstärkares kablage.

c. Installera den 69201545 bygeln (Se Figur 16 till andra änden av 69200921 "Y" inuti kåpan. (Om en 69201545 överkoppling redan har installerats på fordonet, hoppa till ”e”, installera inte mer än en 69201545 överkoppling.) Installera inte mer än en 69201545 bygel.)

d. Dra 69201545-överkopplingen genom innerkåpan och in i kabelrännan längs med kåpans kabeldragning.

e. Leta upp änden av 69201545-överkopplingen under RH-sidokåpan nära [319]-kopplingarna. Om en 69201545 finns från en tidigare installation, använd en 6920921 "Y" under RH sidokåpan för att ansluta [299].

ANMÄRKNING

Om fler än en förstärkare finns installerad i den bakre delen av fordonet, kan upp till två 69200921-kopplingar användas.

ANMÄRKNING

Om fler än två förstärkare eller andra tillbehör redan använder batteriets jordade stolpe, använd en av ram markbultarna.
Om du installerar fler än TVÅ förstärkare behövs en AUDIO IN Three-Way Y Connector (inkluderas i DETTA kit).

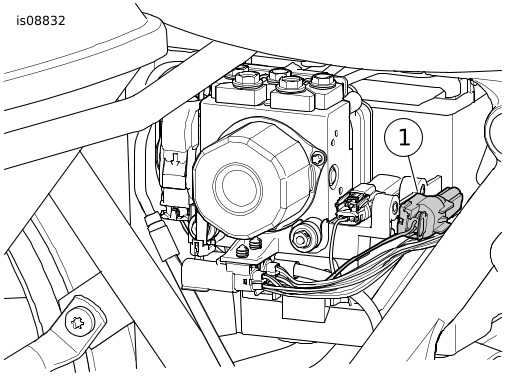

1	CAN-koppling [319B]

Figur 11. CAN-koppling [319B], under höger sidokåpa

Dra batteriterminalgrenen till batteripolerna, men anslut INTE batterikablarna nu.

Dra den längre kablagegrenen (med sexvägsuttagskontakt [36B]) till fordonets högra sida. Använd kabelband (3) för att knyta fast kablage löst vid sadelväskans stöd. Använd det stora hålet nära sadelväskans bakre fästpunkt eller ett av kabelbandsspåren längs undersidan av stödet.

10.

Installera tillfälligt höger sadelväska i stödenheten. Dra åt kabelremmarna när tillräcklig frigång har bekräftats. Stäng sadelväskan.

a. Bekräfta att kopplingen på fordonssidan [36B] når sadelväskans kontakt [36A], installerad tidigare.

b. Kontrollera att förstärkarens kablagekontakt och kablagerouting är fria från alla rörliga delar.

c. Bekräfta att ingen kontakt sker vid full förlängning och komprimering av stötdämparen.

11.

Följ instruktionerna i Boom! Audio Saddlebag Speaker Kit för att slutföra installationen.

SADELVÄSKA LEDNINGAR

Se Figur 12 . Installera förstärkarkåpan på fästet. Säkra med tre klämmor.

Sadelväskans foder (om det finns): Trimma sadelväskas foder. Installera sadelväskas foder

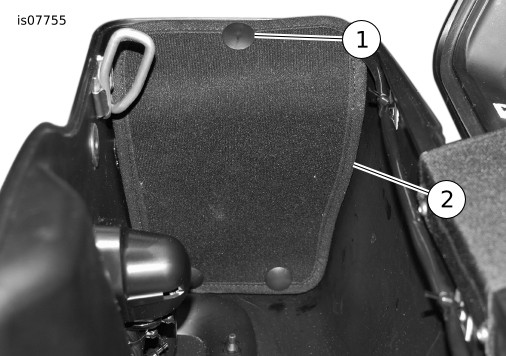

1	Klämma, push-in (3)
2	Förstärkarkåpa

Figur 12. Förstärkarkåpa

Montera packväskorna. Anslut alla sadelväskas kontakter.

Fäst en ny sadelväskas kapacitetsetikett (inkluderas i sadelväskas locksats) över den befintliga etiketten i den vänstra sadelväskan. Observera den reviderade lastgränsen för den vänstra sadelväskan på grund av förstärkarens installation.

Installera den elektriska caddy under vänster sidokåpa med de två bultarna borttagna tidigare. Dra åt.

Åtdragning: 8,1–10,8 N·m (72–96 in-lbs)

Sätt tillbaka vänster sidokåpa.

Montera den högra kåpan.

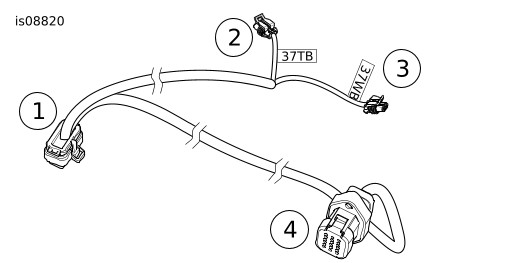

1	Koppling för kåpas förstärkare [149]
2	Vänster sida, diskant/mellanklass, sadelväskas högtalare [37TB]
3	Vänster sida, woofer, sadelväska högtalare [37WB]
4	Vänster sida, sadelväska kontakt [288]

Figur 13. Ledningskablage, högtalare på vänster sida sadelväska

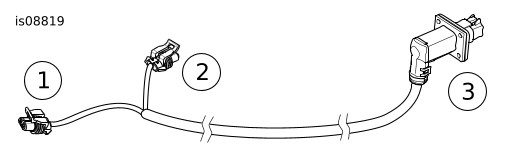

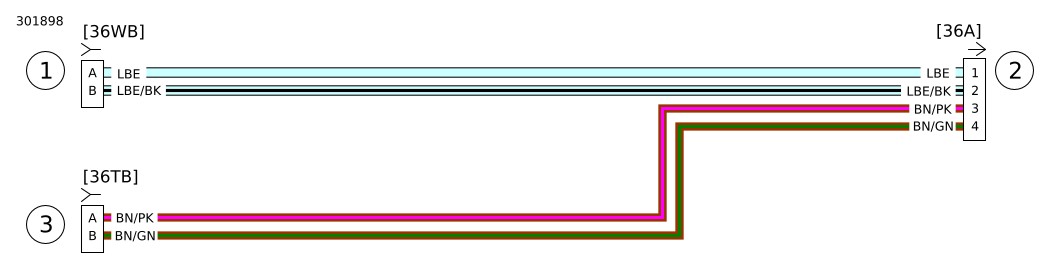

1	Höger sida, woofer, sadelväska högtalare [36WB]
2	Höger sida, diskant/mellanklass, sadelväskahögtalare [36 TB]
3	Höger högtalare ut [36A]

Figur 14. Ledningskablage, bakre högtalarbygel

1	Koppling till bakre radiokanalsutgång [296]
2	Ljudingångskoppling [3]

Figur 15. Kablage för ljudingång och -utgång

1	Tillbehörsström [299A]
2	Tillbehörsström [299B]

Figur 16. Kablage, överkoppling

1	Tillbehörsström [299B]
2	Tillbehörsström [299A]

Figur 17. Strömkablage för tillbehör

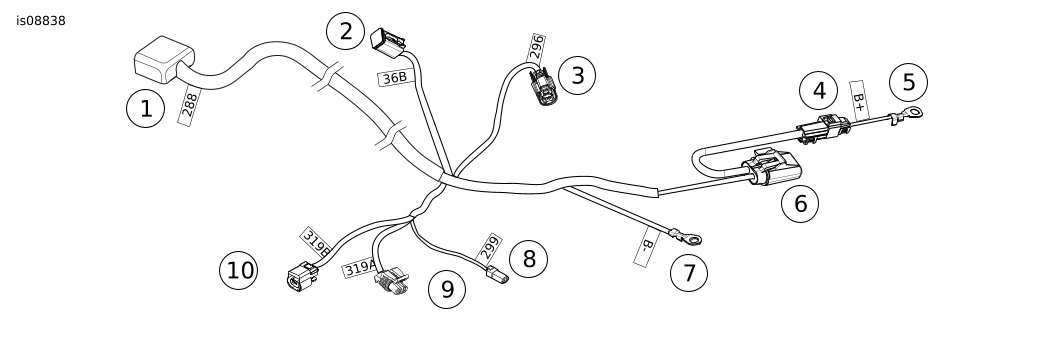

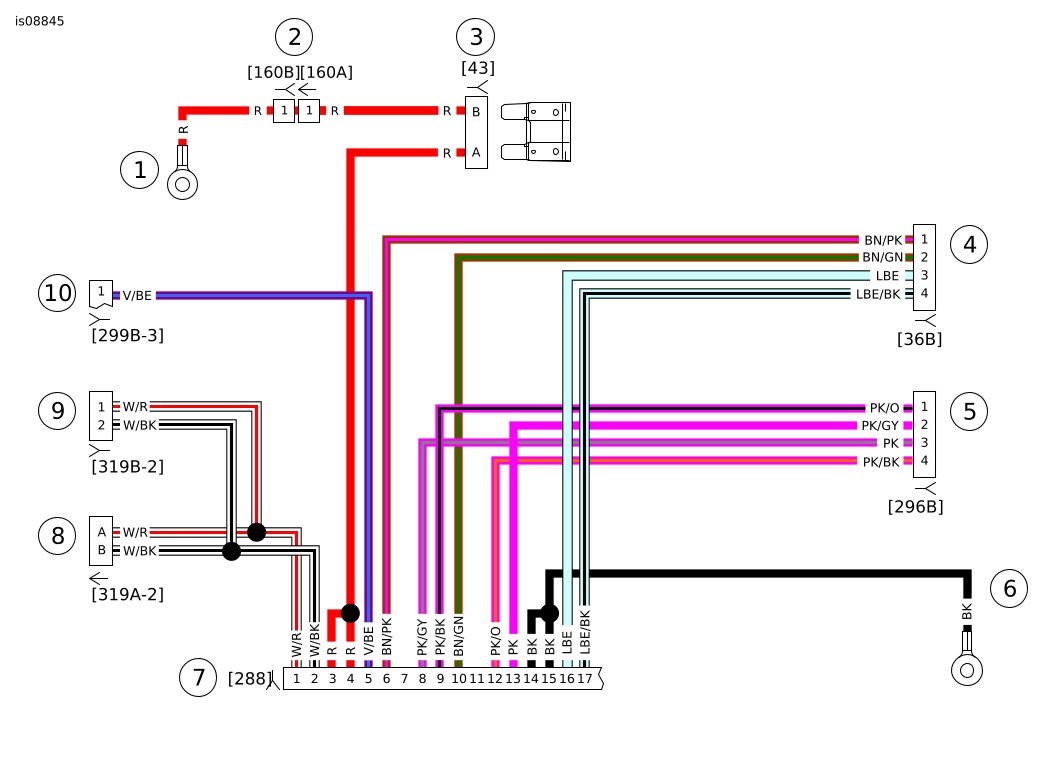

1	Vänster sadelväskas kontakt [288]
2	Sadelväskas högtalare sammankopplad [36B]
3	Sekundär förstärkaringång [296]
4	Inline B(-) koppling [160A/B]
5	Batteriets pluspol [B+]
6	Säkring till förstärkare
7	Batteriets minuspol [B-]
8	Tillbehörs-/tändningsström [299]
9	Ny CAN-koppling [319A] till OE-kablage
10	CAN-koppling [319B] till avslutningsmotstånd, eller kedjekoppling till extraförstärkares kablage

Figur 18. Kablage

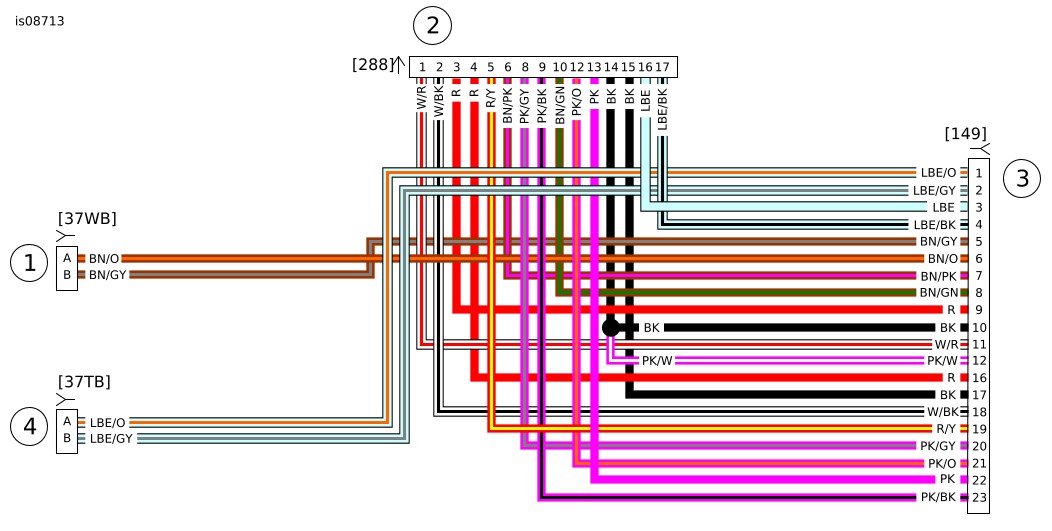

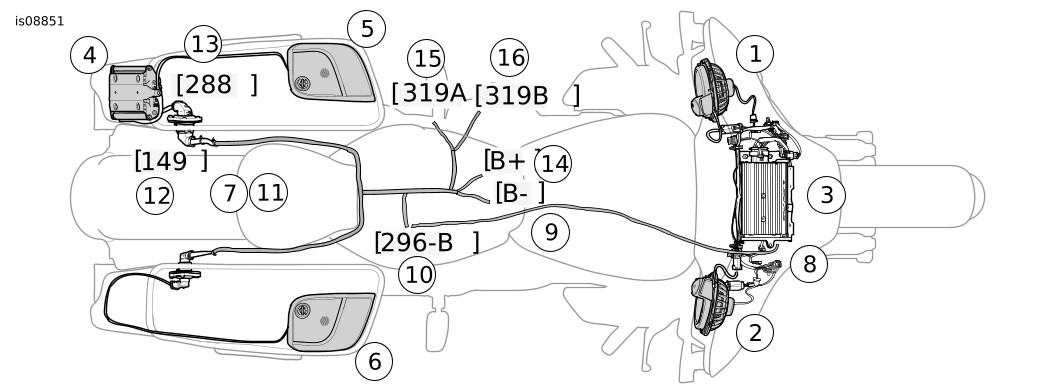

1	Kåpas högtalare på vänster sida (installerad tidigare)
2	Kåpas högtalare på höger sida (installerad tidigare)
3	Förstärkare, kåpa (installerad tidigare)
4	Förstärkare, sadelväska på vänster sida
5	Högtalare på vänster sida sadelväska
6	Högtalare på höger sida sadelväska
7	Anslutning [162] (under säte)
8	Anslutning [162] (inre kåpa)
9	Jumperkablage, (modeller utan Tour-Pak
10	Koppling [296B]
11	Högtalare sammanlänkning (modeller med Tour-Pak)
12	Förstärkarkoppling [149]
13	Förstärkare kontakt [288]
14	Anslutning till batteri [B+ och B-]
15	Ny CAN-koppling [319A] till OE-kablage
16	CAN-koppling [319B] till avslutningsmotstånd, eller kedjekoppling till extraförstärkares kablage

Figur 19. Sadelväskas högtalare och sadelväskas förstärkare på vänster sida

SLUTFÖRANDE

ANMÄRKNING

Du förhindrar eventuell skada på ljudsystemet genom att kontrollera att tändningen är AV innan du kopplar i batterikablarna.

VARNING

Anslut batteriets pluskabel (+) först. Om pluskabeln (+) skulle få chassikontakt när minuskabeln (-) är ansluten till batteriet kan gnistbildningen annars resultera i en explosion, vilket kan leda till dödsfall eller allvarliga personskador. (00068a)

1.	Se verkstadshandboken. Anslut batteripolens gren till batteripolerna (röd positiv kabel först). a. Placera + ringterminalen på den positiva batteriterminalen. Montera bulten. b. Placera säkringshållaren på en plats som är enkel att komma åt. c. Placera - ringterminalen på den negativa batteriterminalen. Montera bulten. d. Dra åt båda bultarna till 6,8–7,9 N·m (60–70 in-lbs) .
2.	Stryk ett tunt lager av vaselin eller korrosionshämmande material över batteripolerna.
3.	Montera hållaren för motorkontrollmodulen enligt verkstadshandboken.
4.	Se verkstadshandboken. Montera sadeln. När sadeln har monterats dra du den uppåt för att se att den sitter ordentligt.
5.	Sätt tillbaka huvudsäkringen.

RESERVDELAR

Figur 20. Servicedelar, förstärkarinstallationssats för Boom! Högtalare för ljud sadelväska

RESERVDELAR

Tabell 1. Reservdelar

Komponent	Beskrivning (antal)	Artikelnummer
1	Förstärkarfäste	76000282A
2	Skruv, fördrevuttagsknapphuvud (2), 1/4-20 x 0,62 i lång, grad 8, med låsspärr	926
3	Stiftdubb (2)	12600087
4	Lock, förstärkare	76000502
5	Klämma, push-in (3)	12600068
6	Ledningskablage, fordonssida, Boom! Högtalare för ljudsteg II sadelväska	69201541
7	Ledningskablage, sadelväska sida, Boom! Ljudsteg II vänster sadelväskas högtalare	69200923
8	Skruv, fördrevuttag, M5-0,8 x 12 mm långt (2)	3798M
9	Platt bricka, M5 (2)	6454
10	Ledningskablage, sadelväskas sida, Boom! Högtalare för ljudsteg II sadelväska	69200916
11	Skruv, panoreringshuvud, TORX, #8-32 x 0,62 i långt, rostfritt, med låsspärr (4)	10200065
12	Borrmall, sadelväskas förstärkares kontakt (höger)	76000603
13	Borrmall, högtalares kontakt för sadelväska (vänster)	76000344
14	Lock, sadelväska förstärkares kontakt	69200586
15	Kablage, ljudinput	69201092
16	Bas, kabelband (10)	69200342
17	Buntband (10)	10006
18	Överkopplingskablage	69201545
19	Strömanslutning	69200921
Komponenter som nämns i texten men som inte ingår i satsen:
A	Förstärkare (artikelnummer 76000277A, köps separat)
B	Sadelväskas kapacitetsetikett (artikelnummer 14001047, från sadelväskas locksats)

Information om kopplingsscheman

Färgkoder för kabel

För enfärgad kablar: se Symboler för kopplingar/kopplingsscheman (vanliga). Alpha-koden anger kabelfärg.

För randiga kablar: Koden är skriven med ett snedstreck (/) mellan koden för den enfärgade färgen och koden för randen. Ett spår som märkt GN/Y är exempelvis en grön kabel med gul rand.

Symboler för kopplingsscheman

Se Symboler för kontakter/kopplingsscheman (vanliga). Hakparenteser [] anger kopplingsnummer. Bokstaven inom hakparenteserna anger huruvida höljet är ett uttagshölje eller stifthölje.

A = stift: Bokstaven A och stiftsymbolen efter ett kopplingsnummer anger kopplingarnas stiftsida.

B = uttag: Bokstaven B och uttagssymbolen efter ett kopplingsnummer anger kopplingarnas uttagssida. Andra symboler som finns på kopplingsscheman är bland annat de följande:

Diod: Dioden låter strömflöde i endast en riktning i en krets.

Trådbrott: Trådbrott används för att visa avvikelser mellan olika alternativ eller sidslut.

Ingen anslutning: Två ledningar som korsar varandra i ett kopplingsschema som visas utan skarv anger de inte är sammankopplade.

Krets till/från: Denna symbol anger ett fullständigt kopplingsschema på en annan sida. Symbolen anger också den aktuella flödesriktningen.

Skarv: Skarvar är där två eller flera ledningar är sammankopplade längs ett kopplingsschema. En skarvindikation indikerar endast att ledningar har skarvats på den kretsen. Den anger inte den verkliga platsen för skarven i kablaget.

Jord: Jordanslutningar kan klassificeras som antingen rena eller smutsiga jordanslutningar. Rena jordpunkter markeras med en svart/grön ledning och används vanligen för sensorer eller moduler.

ANMÄRKNING

Rena jordanslutningar har oftast inte elmotorer, spolar eller något som kan orsaka elektriska störningar på jordkretsen.

Smutsiga jordanslutningar markeras med en svart ledning och används för komponenter som inte är lika känsliga för elektriska störningar.

Partvinnad kabel: Denna symbol anger att de två kablarna är sammantvinnade i kablaget. Detta minimerar kretsens elektromagnetiska störningar från externa källor. Om det blir nödvändigt att reparera dessa kablar bör de förbli partvinnade kablar.

1	Kopplingsnummer
2	Kod för kontakttyp (A = stift, B = uttag)
3	Kabelns bakgrundfärg
4	Färg på kabelns rand
5	Uttagssymbol
6	Stiftsymbol
7	Diod
8	Trådbrott
9	Ingen anslutning
10	Krets till/från
11	Skarv
12	Jordanslutning
13	Partvinnad

Figur 21. Symboler för kopplingar och kopplingsscheman

Tabell 2. Färgkoder för kabel

ALPHA-KOD	KABELFÄRG
BE	Blå
Svart	Svart
BN	Brun
GN	Grön
GY	Grå
LBE	Ljusblå
LGN	Ljusgrön
O	Orange:
PK	Rosa
R	Rött
TN	Mellanbrun
V	Lila
W	Vit
Y	Gult

1	Positiv ringkontakt [B+]
2	Inline B(+) koppling
3	Säkring till förstärkare
4	Sammankoppling av bakre högtalare [36B]
5	Sekundär förstärkaringång [296B]
6	Negativ ringkontakt [B-]
7	Vänster sadelväska förstärkares kontakt [288]
8	CAN anslutning [391A]
9	CAN anslutning [391B]
10	Tillbehörs-/tändningsström [299B]

Figur 22. Sadelväska högtalare ledningskablage

1	Ingång till sekundärförstärkare
2	Utgång från sekundärförstärkare
3	Utgång från sekundärförstärkare
4	Utgång från sekundärförstärkare

Figur 23. Ljudingångskablage

1	Vänster sida woofer kontakt [37WB]
2	Vänster sidas anslutning [288]
3	Koppling för kåpas förstärkare [149]
4	Vänster tweeter midrange kontakt [37TB]

Figur 24. Vänster sadelväska högtalare ledningskablage

1	Höger bakre woofer ut [36WB]
2	Höger bakre högtalare ut [36A]
3	Höger bakre tweeter midrange ut [36TB]

Figur 25. Bakre högtalares bygels ledningskablage

1	Tillbehör/ström [299B]
2	Tillbehör/ström [299A]

Figur 26. Kablage för bakre överkoppling

1	Tillbehörsström [299B], uttag
2	Tillbehör/ström [299A], stift
3	Tillbehör/ström [299A], stift
4	Tillbehörsström [299B], uttag
5	Tillbehör/ström [299A], stift
6	Tillbehör/ström [299A], stift

Figur 27. Strömkablage för tillbehör
