BOOM! AUDIO STAGE II YAN ÇANTA KAPAK HOPARLÖRLERİ İÇİN AMFİ MONTAJ KİTİ
J063192022-09-26
GENEL
Satıcı kurulumu tavsiye edilir.
Kit Numarası
76000745
Modeller
Model donanım bilgisi için P&A perakende satış kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.
Montaj Gereklilikleri
NOT
Aynı araç üzerinde Faz I ve Faz II hoparlörlerini aynı anda KULLANMAYIN.
Bu hoparlörler YALNIZCA 2014 ve daha sonraki Harley-Davidson ses sistemleri üzerinde kullanılmak üzere tasarlanmıştır. Bu hoparlörlerin 2006-2013 Harley-Davidson ses sistemleri üzerinde kullanılması, bu hoparlörlere kalıcı olarak zarar VERECEKTİR. Bu hoparlörlerin 2005 veya daha önceki Harley-Davidson ses sistemleri üzerinde kullanılması, o sistemlere kalıcı olarak zarar VERECEKTİR.
Bu kitin şu sırayla takılması gerekir:
- Boom! Audio Stage II Yan Çanta Kapak Hoparlörü Kitini (Parça No. 76000319) takmadan önce
- BİRİNCİL kaportaya monte amfi takıldıktan sonra.
- Boyalı veya astarlı Yan Çanta Kapağı Kiti takıldıktan önce veya sonra .
- SADECE bir Kaporta Alt Hoparlör Kiti de takılırsa: Boyalı veya astarlı Kaporta Alt Hoparlör Kapağı Kiti takıldıktan önce veya sonra.
Bu kitle birlikte takılan amfi (Parça No. 76000277A) bir Harley-Davidson bayinden ayrı olarak satın alınmalıdır.
DIKKAT
Radyo Ekolayzeri, ses sistemi kullanılmadan ÖNCE bir Harley-Davidson bayisi tarafından GÜNCELLENMELİDİR. Ses sisteminin radyo ekolayzeri güncellenmeden kullanılması hoparlörleri ANINDA bozar. (00645d)
Digital Technician ® II teşhis aracını kullanan Radyo EQ güncellemesinin:
- Hoparlör KURULUMUNDAN önce yapılması önerilir
- Ses sisteminin ÇALIŞMASINDAN önce yapılması gereklidir.
- Yalnızca yetkili Harley-Davidson bayilerinde mevcuttur.
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu yıl/model motosikletin bir servis kılavuzu bu montaj için gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.
Elektriksel Aşırı Yükleme
DIKKAT
Çok fazla elektrikli aksesuar ekleyerek aracın şarj sistemine aşırı yüklenmeniz muhtemeldir. Tüm elektrikli aksesuarlar çalıştırıldıkları zaman araç şarj sisteminin üretebildiğinden daha fazla elektrik akımı tüketiyorsa, elektrik tüketimi aküyü boşaltabilir ve aracın elektrik sistemine zarar verebilir. (00211d)
UYARIElektrikli bir aksesuar takarken, değiştirilmekte olan devreyi koruyan sigortanın veya devre kesicinin maksimum amperaj anma değerini aşmadığınızdan emin olun. Maksimum amperajın aşılması elektrik arızalarına neden olarak ölüm veya ciddi yaralanma ile sonuçlanabilir. (00310a)
Bu kitle takılan amplifikatör, 8 ampere kadar daha fazla akım gerektirir.
HAZIRLIK
UYARIAracın ölüm veya ciddi yaralanmaya neden olabilecek şekilde rastgele çalışmasını önlemek için, devam etmeden önce ana sigortayı çıkartın. (00251b)
- Servis el kitabına bakın. Ana sigortayı çıkarın.
UYARIÖnce eksi (-) akü kablosunun bağlantısını kesin. Artı (+) kablonun eksi (-) kablo bağlıyken toprak bağlantısına temas etmesi durumunda, oluşan kıvılcımlar akünün ölüm veya ciddi yaralanmaya yol açacak şekilde patlamasına neden olabilir. (00049a)
- Aşağıdaki genel adımları uygulamak için servis el kitabına bakın:
- Seleyi çıkartın. Tüm sele montajı donanımını saklayın.
- ECM rafı akünün üstünden çıkarın.
- İlk önce negatif kablodan başlayarak her iki akü kablosunu çıkarın.
- Sağ yan kapağı çıkarın.
- Sol yan kapağı çıkarın.
- Elektrik rafını sol kapağa sabitleyen iki cıvatayı sökün.
SAĞ YAN ÇANTANIN DELİNMESİ VE KONNEKTÖRÜN TAKILMASI
| 1. | Sağ yan çantadaki tüm malzemeleri çıkarın. Yan çantayı çıkarın. Çanta astarlarını (varsa) çıkarın. NOT Kesim ve delme sırasında boyanın zarar görme ihtimalini en aza indirmek için delinecek veya kesilecek alanın her iki tarafını maskeleme bandı ile kapatın. | |||||||||||||||||||||||
| 2. | Yan çantayı montaj tarafı (iç kısım) yukarı bakacak şekilde korumalı bir yüzeyin üzerine yerleştirin. | |||||||||||||||||||||||
| 3. | Bkz. Şekil 1 . Şablonu (1) yan çantaya yerleştirin. Grometi (2) ve mandal (3) bağlayıcı deliklerini hizalayın. "S'BAG SPEAKER ONLY (SADECE YAN ÇANTA HOPARLÖRÜ)" açıklamasının altındaki (4) ve (5) numaralı konumlara delik açın. | |||||||||||||||||||||||
| 4. | Alt konnektör flanşı montaj konumları için 4,5 mm’lik (3/16 inç) dört delik (5) açın. | |||||||||||||||||||||||
| 5. | Konnektör konumu için 22,5 mm’lik (7/8 inç) bir delik (4) açın. | |||||||||||||||||||||||
| 6. | Bkz. Şekil 14 . Dörtlü flanşlı konnektör [C36A] (3) ile kılavuz deliğin kablo takımı üzerindeki yerini kontrol edin. | |||||||||||||||||||||||
| 7. | Konnektörü [289-2] takarak yerine oturup oturmadığını test edin. Gerekirse deliği şablonda görüldüğü şekline getirin. | |||||||||||||||||||||||
| 8. | Ayrıca sağ yan çantaya Kaporta Alt Hoparlör Montaj Kitinin bir parçası olarak bir amfi takılıyorsa:İlgili kitte yer alan talimatlara göre şimdi iki adet üst bölme sacı konnektörü için delikleri kesin (bkz. Şekil 1 , Parçalar 6). NOT SADECE alt hoparlörler için üst delikler kesilmişse: Konnektörü iç taraftan en alttaki yan çanta deliğinden geçirin. |

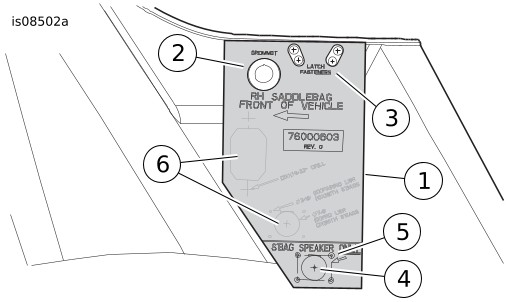

Şekil 1. Stage II Yan Çanta Hoparlörünün Takılması İçin Sağ Yan Çantanın Delinmesi

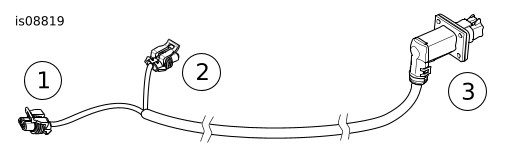

Şekil 2. Dörtlü Kablo Takımı Konnektörünün Takılması | ||||||||||||||||||||||

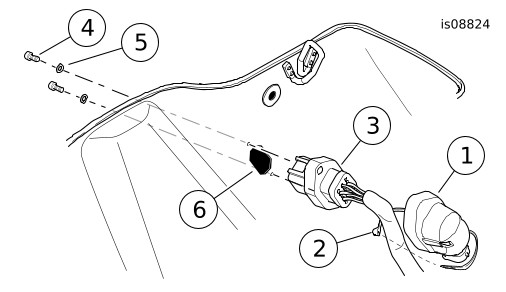

| 9. | Bkz. Şekil 2 . Metal plakayı (2) yan çanta kablo takımındaki dörtlü bölme sacı konnektöründen (1) çıkarın. Konnektörü iç taraftan yan çanta deliğinden (4) geçirin. | |||||||||||||||||||||||
| 10. | Metal plakayı yan çantanın dışından tekrar konnektörün üzerine kaydırın. Konnektörü dört adet soket başlı vida (3) ile yan çantanın içinden sabitleyin. Sıkın. Tork: 4–4,5 N·m (35–40 in-lbs) Altıgen başlı soket vidası NOT Hoparlör bağlantıları [36TB] ve [36WB], Yan Çanta Hoparlörleri için sağlanan talimatlar içinde ele alınmaktadır. |
SOL YAN ÇANTANIN DELİNMESİ VE AMFİ İLE KONNEKTÖRÜN TAKILMASI
| 1. | Sol yan çantadaki tüm malzemeleri çıkarın. Yan çantayı çıkarın. Çanta astarlarını (varsa) çıkarın. NOT Kesim ve delme sırasında boyanın zarar görme ihtimalini en aza indirmek için delinecek veya kesilecek alanın her iki tarafını maskeleme bandı ile kapatın. | |||||||||||||||||||||||
| 2. | Yan çantayı montaj tarafı (iç kısım) yukarı bakacak şekilde korumalı bir yüzeyin üzerine yerleştirin. Bkz. Şekil 3 . Şablonu (1) yan çantaya yerleştirin. Grometi (2) mandal takma (3) deliklerini hizalayın. Konnektör [288A] için yan çantadaki kesim çizgilerini (4) takip edin. Yan çanta kapak hoparlörleri önceki montajdan mevcutsa, sol hoparlör kabloları konnektör oyuğunda olabilir. Kabloyu ve grometi çıkarın. | |||||||||||||||||||||||
| 3. | Konnektör [288A] için kesikli çizgiyi takip ederek şablondaki (1) girintiyi (4) dikkatli bir şekilde kesin. | |||||||||||||||||||||||
| 4. | Konnektör flanşı montaj konumları için iki kılavuz delik (5) açın. | |||||||||||||||||||||||
| 5. | Şablonu çıkartın. Kitte yer alan yan çanta kablo takımındaki (bkz: Şekil 13 , Parça 4) 18’li flanşlı konnektör [288A] ile girintinin (4) boyutunu kontrol edin. | |||||||||||||||||||||||
| 6. | Yan çanta duvarına konnektör [288A] girintisini kesin. | |||||||||||||||||||||||
| 7. | Bkz. Şekil 3 , Parça 5. Konnektör flanşı kılavuz montaj deliği konumları için 7,25 mm’lik (9/32 inç) iki delik açın. |

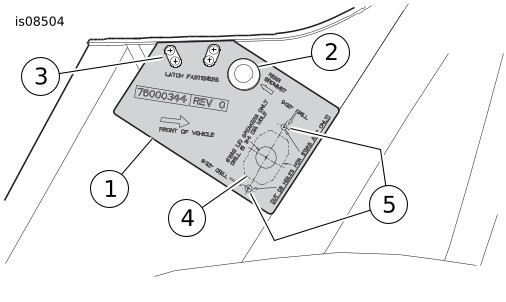

Şekil 3. Stage II Amfinin Takılması İçin Sol Yan Çantanın Delinmesi
Şekil 4. 18’li Konnektörün ve Kapağın Sol Yan Çantaya Takılması | ||||||||||||||||||||||

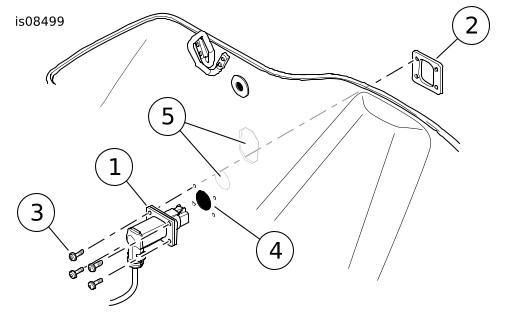

| 8. | Bkz. Şekil 4 . Yan çanta kablo takımındaki 18’li bölme sacı konnektörünün (3) pim tarafını iç taraftan konnektör girintisine (6) takın. Konnektörü iki adet soket başlı vida (4) ve rondelalar (5) ile yan çantanın dışından sabitleyin. Sıkın. Tork: 4–4,5 N·m (35–40 in-lbs) M5 altıgen başlı soket vidası | |||||||||||||||||||||||

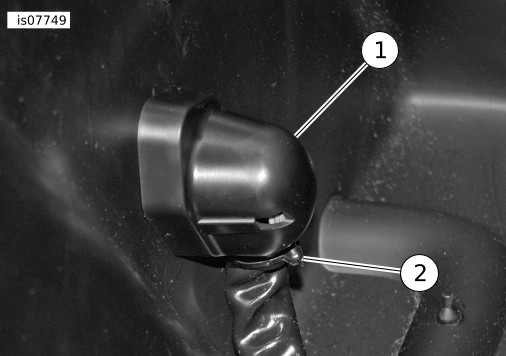

| 9. | Bkz. Şekil 5 . Kablo takımı kapağını (1) 18’li konnektöre takın. Bir kablo kayışı (2) ile sabitleyin. Kablo takımı, amfi monte edildikten sonra yan çantanın içinden çekilir. |
Şekil 5. Kablo Takımı Kapağı

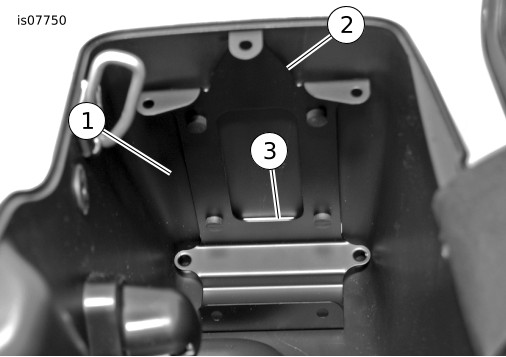

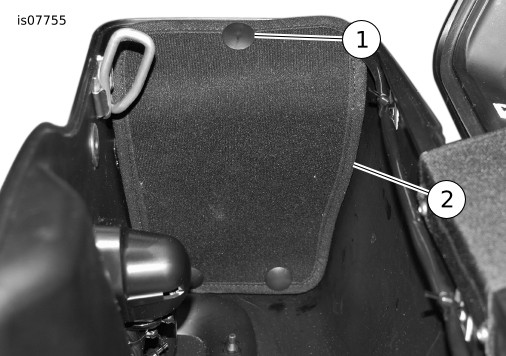

Şekil 6. Amfi Braketinin Takılması | ||||||||||||||||||||||
| 10. | Bkz. Şekil 6. Yan çantanın iç arka ve alt yüzeylerini yarı yarıya izopropil alkol ve saf su karışımı ile temizleyin. NOT Dört bant şeridinin tamamının yan çantaya temas ettiğini kontrol edin. | |||||||||||||||||||||||
| 11. | Amfi braketi bant şeritlerinin koruyucu arka kısmındaki dört parçayı çıkarın. Braketi gösterildiği gibi yerleştirin. | |||||||||||||||||||||||

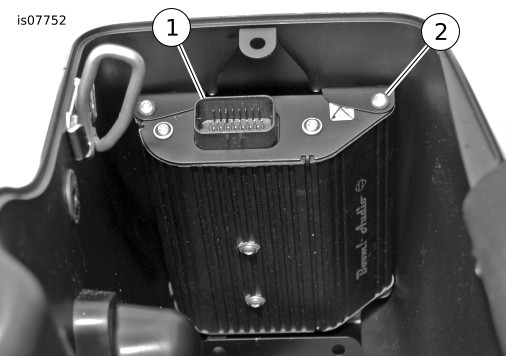

| 12. | Bkz. Şekil 7 . Amfi pim çivilerini amfiye takın. Sıkın. Tork: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 13. | Grometleri takın. |

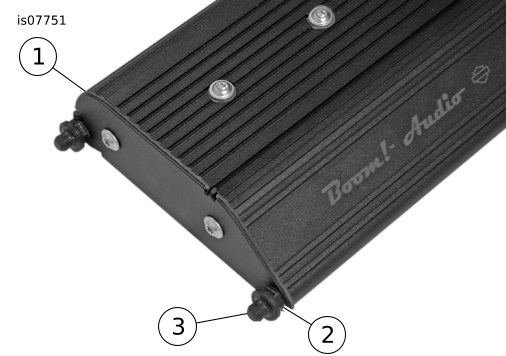

Şekil 7. Amfi Pim Çivileri
Şekil 8. Amfi Kurulumu | ||||||||||||||||||||||
| 14. | Bkz. Şekil 8 . Amfiyi grometlerle birlikte amfi braketinin altındaki deliklere yerleştirin. Üst kısmı brakete kaydırın. Düğme başlı altıgen soket vidalarını (2) takın. Sıkın. Tork: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 15. | Bkz. Şekil 9 . Yan çanta kablo takımının konnektörünü [149] amfinin üstüne takın. Yan çanta tarafındaki kablo takımını sol yan çantanın içine çekin. Yan çantanın iç alt ve yan yüzeylerini kablo takımı yolu boyunca yarı yarıya izopropil alkol ve saf su karışımı ile temizleyin. Kablo kayışlarını ve tabanları gösterildiği gibi sabitleyin. |
NOT
Hoparlör bağlantıları [37TB] ve [37WB], Yan Çanta Hoparlörleri için sağlanan talimatlar içinde ele alınmaktadır.
| 1 | Amfi kablo takımı konnektörü |
| 2 | Kablo demeti |
| 3 | Kablo takımı kablo kayışı |
| 4 | Kablo demeti |

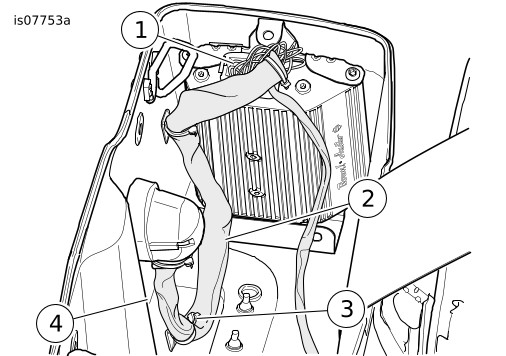

Şekil 9. İç Kablo Takımı Yolu
AMFİ KABLO TAKIMININ TAKILMASI
NOT
Bu ipuçları, özellikle birden fazla amfi takıldığında tüm kabloların selenin altına sığdığından emin olmanıza yardımcı olur:
- Büyük 18’li amfi konnektöründen [288B] gelen araç tarafındaki amfi kablo takımını aracın önüne doğru çekin. Büyük konnektör daha dar boşluklara sığmaz .
- Kapakların veya selenin kabloları sıkıştırmasını önlemek için tüm kablo takımlarını şasi rayının altından çekin.
- TÜM amfi kablo takımı eklerini buji kablolarına uzak olacak şekilde çekmeye dikkat edin. Birbirine yakın olmaları ses sisteminde cızırtıya neden olur.
- Kabloları aracın bir tarafından diğer tarafına çekerken akü yuvasına erişimi açık tutmak için kablo takımlarını şasi tepsisinin altından akünün altına sokun.
- Altılı siyah, pembe telli ses konnektörlerini sağ şasi rafının altından sağ yan kapağa doğru çekin. ABS modülünün önünde (varsa) birbirine demetleyin.

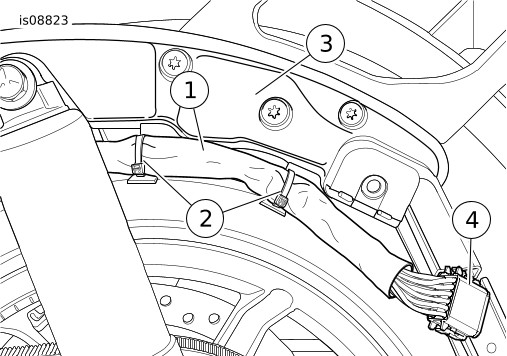

| 1. | Bkz. Şekil 10. Araç tarafındaki amfi kablo takımını (1) araçtan başlayarak yan çanta montaj alanına çekin. Kablo takımını yan çanta destek rayını izleyerek arka tekerlek sproketinin etrafından çekin. |
Şekil 10. Donanımı Yönlendirme | ||||||||
| 2. | Kablo takımını çekin: a. şasinin arkasında ve altından b. sele altı akü alanına doğru. | |||||||||
| 3. | Kablo takımını yan çanta desteğine gevşek bir şekilde bağlamak için kablo kayışları (2) kullanın. Yan çanta arka bağlantı noktasının yanındaki büyük deliği veya desteğin alt kısmı boyunca yer alan kablo kayışı yuvalarından birini kullanın. | |||||||||
| 4. | Sol yan çantayı destek tertibatına geçici olarak takın. Yeterli boşluk olduğundan emin olduğunuzda kablo kayışlarını sıkın. Yan çantayı çıkarın. a. Araç tarafındaki kablo takımı konnektörlerinin yan çanta konnektörlerine kadar ulaştığından emin olun. b. Amfi kablo takımı konnektörlerinin ve kablo takımının hareketli parçalara temas etmeyecek şekilde çekildiğinden emin olun. c. Amortisör tam açıldığında ve geri çekildiğinde temas olmadığından emin olun. NOT Kablo takımını aracın önüne doğru çekmeye devam edin. | |||||||||
| 5. | Sele altındaki alanın arkasına yakın bölümdeki siyah, dörtlü Molex konnektörü [296A] bulun. FLHX/FLTRX modellerinde: Kaportadan gelen bir atlatma kablosu takımında. FLHTCU/FLHTK modellerinde: İki adet 16’lı ([162C] ve [162D]) ve iki adet dörtlü ([296A] ve (297B]) konnektöre sahip adaptör kablo takımında. Arkaya SADECE BİR Stage II amfi takıldığında: Fişi [296A] konnektöründen çıkarın. Amfi kablo takımını bağlayın. Arkaya İKİ veya daha fazla Stage II amfi takıldığında:Bu kitte yer alan ses girişi kablo takımını (15) adaptör kablo takımındaki [296A] ve [297B] iki konnektör yarısına takın. Amfi kablo takımı konnektörünü [296A] ses girişi kablo takımına takın. | |||||||||

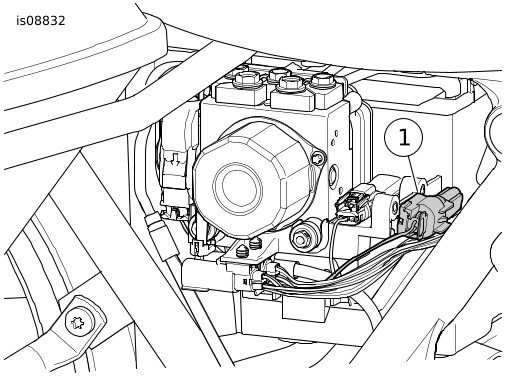

| 6. | Bkz. Şekil 11 . a. 2 Yönlü Delphi CAN [319B] (1) konektörünü bulun, sağ yan kapağın altındadır. b. Kapak, elektrik kutusuna sabitlenmiş bir sonlandırma direnci paketidir. Konektörü [319B] (1) direnç paketinden çıkarın. c. Kablo takımından gelen [319A] elemanını (Bkz. Şekil 18 parça 9) aracın [319B] elemanına bağlayın. d. Bu, bu kurulumdaki tek (arka) amfi bağlantısıysa kablo takımının arka tarafındaki [319B] elemanını (Bkz. Şekil 18 parça 10) yukarıda adım “B”de belirtilen sonlandırma direnci takımına bağlayın. Birden çok arka amfi kullanılıyorsa, bu kablo takımından [319B] elemanını bir sonraki amfi kablosunun [319A] elemanına bağlamak için papatya zinciri yöntemini kullanın. Her zaman geri kalan [319B] konektörünün aracın sonlandırma direnci elemanına bağlı olduğunu doğrulayın. | |||||||||
| 7. | a. Aracın üzerinde 299 konektörünü bulun (iç kaporta altında, konum için servis kılavuzuna bakın). Bu konektör halihazırda bir kaporta amfisine bağlı olabilir. b. 69200921 "Y" elemanını (Bkz. Şekil 17 ) bir ucu kaporta amfi kablo takımına olacak şekilde araç tarafındaki 299 elemanına takın. c. 69201545 atlatma kablosunu (Bkz. Şekil 16 ) kaporta içindeki 69200921 “Y” elemanının diğer ucuna takın. (Araca zaten bir 69201545 atlatma kablosu takılmışsa adım “e”ye atlayın. Birden fazla 69201545 atlatma kablosu takmayın.) d. 69201545 atlatma kablosunu iç kaporta içinden geçirerek kaporta kablo takımı yönlendirmesini takip edecek biçimde kablonun içine yönlendirin. e. 69201545 atlatma kablosunun ucunu, sağ yan kapağın altında ve [319] konektörlerinin yakınlarında bulun. Önceki bir kurulumdan bir 69201545 varsa, [299] elemanını bağlamak için sağ yan kapağın altında bir 6920921 "Y" elemanı kullanın. NOT Aracın arkasına birden fazla amfi takılmışsa, en fazla iki 69200921 konektör kullanılabilir. NOT
|
Şekil 11. CAN Konektörü [319B], Sağ Yan Kapağın Altında | ||||||||
| 8. | Akü terminal ekini akü terminallerine çekin ama şimdilik akü kablolarına BAĞLAMAYIN . | |||||||||
| 9. | Uzun olan kablo takımı ekini (altılı soket konnektörü [36B] ile birlikte) aracın sağ tarafına çekin. Kablo takımını yan çanta desteğine gevşek bir şekilde bağlamak için kablo kayışları (3) kullanın. Yan çanta arka bağlantı noktasının yanındaki büyük deliği veya desteğin alt kısmı boyunca yer alan kablo kayışı yuvalarından birini kullanın. | |||||||||
| 10. | Sağ yan çantayı destek tertibatına geçici olarak takın. Yeterli boşluk olduğundan emin olduğunuzda kablo kayışlarını sıkın. Yan çantayı çıkarın. a. Araç tarafındaki kablo takımı konnektörünün [36B] daha önce takılan yan çanta konnektörüne [36A] kadar ulaştığından emin olun. b. Amfi kablo takımı konnektörünün ve kablo takımının hareketli parçalara temas etmeyecek şekilde çekildiğini kontrol edin. c. Amortisör tam açıldığında ve geri çekildiğinde temas olmadığından emin olun. | |||||||||
| 11. | Montajı tamamlamak için Boom! Audio Yan Çanta Hoparlör Kitindeki talimatları izleyin. |
YAN ÇANTA KABLO BAĞLANTILARI
| 1. | Bkz. Şekil 12 . Amfi kapağını brakete takın. Üç klipsle sabitleyin. | |||||
| 2. | Yan çanta astarları (varsa): Yan çanta astarlarını kesin. Yan çanta astarlarını takın. |
Şekil 12. Amfi Kapağı | ||||
| 3. | Yan çantaları takın. Tüm yan çanta konnektörlerini takın. | |||||
| 4. | Sol yan çantada mevcut etiketin üzerine yeni bir yan çanta kapasite etiketi (Yan Çanta Kapak Kitine dahildir) takın. Amfinin takılması nedeniyle sol yan çanta için revize edilen yük sınırını yazın. | |||||
| 5. | Daha önce söktüğünüz iki cıvatayı kullanarak elektrik rafını sol kapağın altına takın. Sıkın. Tork: 8,1–10,8 N·m (72–96 in-lbs) | |||||
| 6. | Sol yan kapağı takın. | |||||
| 7. | Sağ yan kapağı takın. |

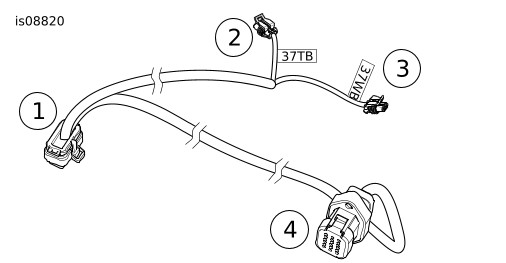

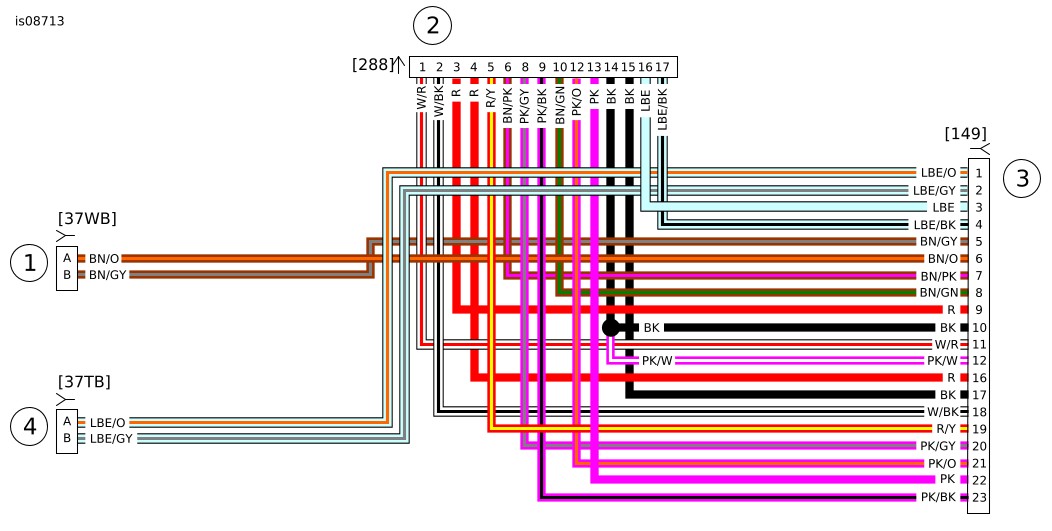

| 1 | Kaporta amfi konnektörü [149] |
| 2 | Sol taraf, tweeter/midrange, yan çanta hoparlörü [37TB] |
| 3 | Sol taraf, woofer, yan çanta hoparlörü [37WB] |
| 4 | Sol taraf, yan çanta konnektörü [288] |
Şekil 13. Kablo Takımı, Sol Yan Çanta Hoparlörü

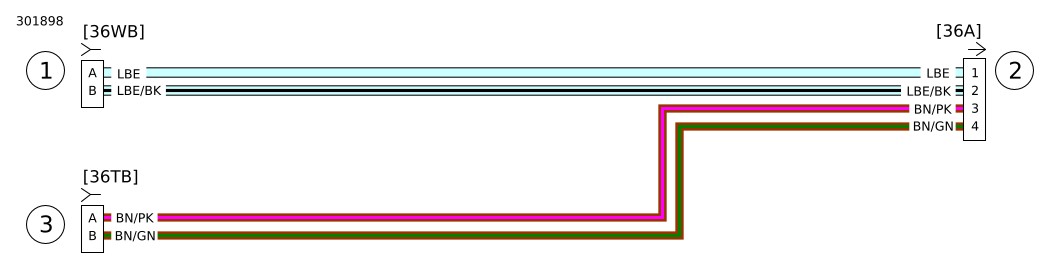

| 1 | Sağ taraf, woofer, yan çanta hoparlörü [36WB] |
| 2 | Sağ taraf, tweeter/midrange, yan çanta hoparlörü [36TB] |
| 3 | Sağ hoparlör çıkışı [36A] |
Şekil 14. Kablo Takımı, Arka Hoparlör Atlatma Kablosu
| 1 | Radyo arka kanal çıkış konektörü [296] |
| 2 | Ses giriş konektörü [3] |
Şekil 15. Ses Giriş ve Çıkış Kablo Takımı
| 1 | Aksesuar gücü [299A] |
| 2 | Aksesuar gücü [299B] |
Şekil 16. Kablo Takımı, Atlatma Kablosu
| 1 | Aksesuar gücü [299B] |
| 2 | Aksesuar gücü [299A] |
Şekil 17. Aksesuar Gücü Kablo Takımı

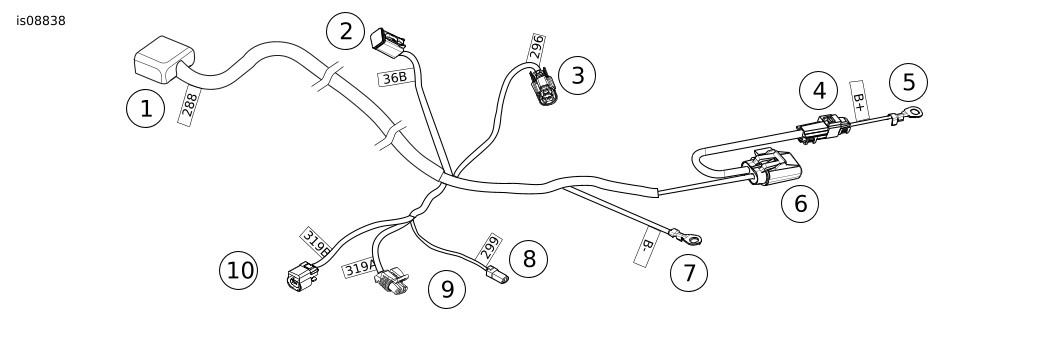

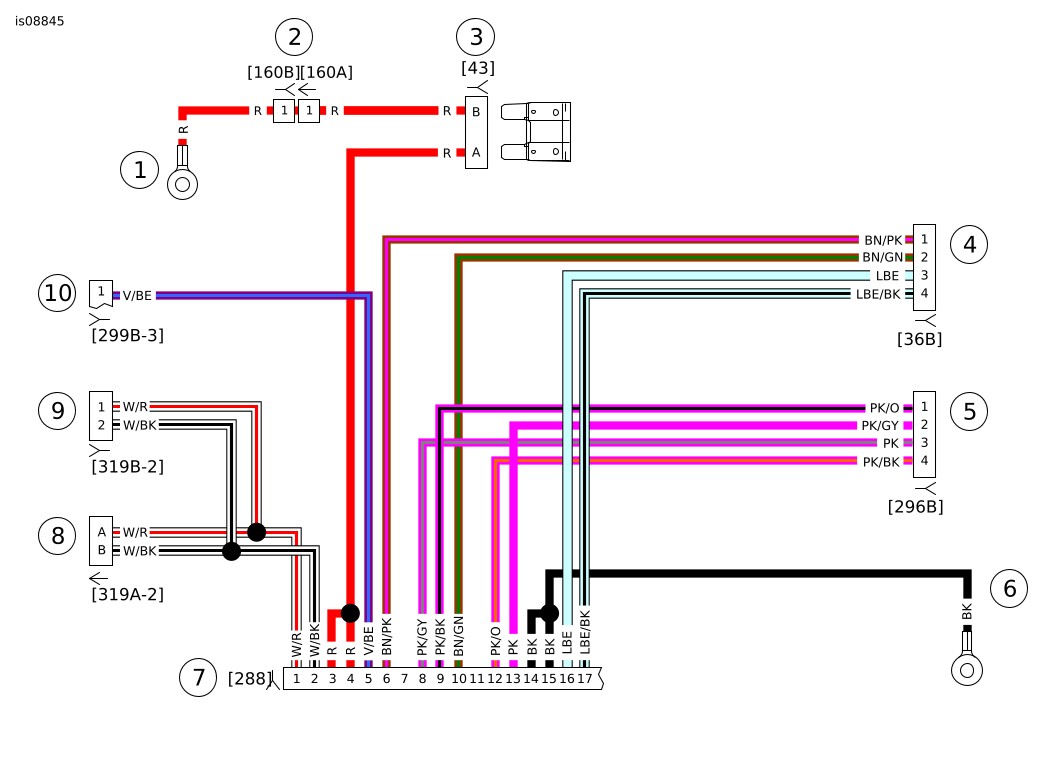

| 1 | Sol hoparlör konnektörü [288] |
| 2 | Yan çanta hoparlör ara bağlantısı [36B] |
| 3 | İkincil amfi girişi [296] |
| 4 | Sıralı B+ konektör [160A/B] |
| 5 | Artı batarya kutbu [B+] |
| 6 | Amfi sigortası |
| 7 | Eksi batarya kutbu [B-] |
| 8 | Aksesuar/Ateşleme gücü [299] |
| 9 | OE kablo takımına yeni CAN konektörü [319A] |
| 10 | Sonlandırma direnci elemanına CAN konektörü [319B] veya ek amfi kablo takımına papatya zinciri |
Şekil 18. Kablo Demeti

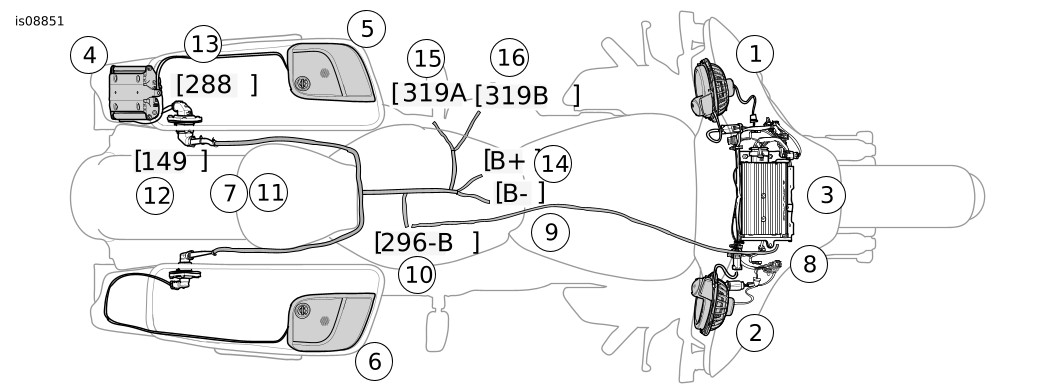

| 1 | Sol kaporta hoparlörü (daha önce takılmıştır) |
| 2 | Sağ kaporta hoparlörü (daha önce takılmıştır) |
| 3 | Amfi, kaporta (daha önce takılmıştır) |
| 4 | Amfi, sol yan çanta |
| 5 | Sol yan çanta hoparlörü |
| 6 | Sağ yan çanta hoparlörü |
| 7 | Konnektör [162] (sele altı) |
| 8 | Konnektör [162] (kaporta içi) |
| 9 | Atlatma kablosu takımı (Tour-Pak bulunmayan modeller) |
| 10 | Konnektör [296B] |
| 11 | Hoparlör ara bağlantısı (Tour-Pak bulunan modeller) |
| 12 | Amfi konektörü [149] |
| 13 | Amfi konnektörü [288] |
| 14 | Akü bağlantısı [B+ ve B-] |
| 15 | OE kablo takımına yeni CAN konektörü [319A] |
| 16 | Sonlandırma direnci elemanına CAN konektörü [319B] veya ek amfi kablo takımına papatya zinciri |
Şekil 19. Yan Çanta Hoparlörleri ve Sol Yan Çanta Amfisi
TAMAMLAMA
NOT
Ses sistemine gelebilecek olası hasarı önlemek için akü kablolarını bağlamadan önce ateşleme düğmesinin OFF (KAPALI) konumda olduğunu doğrulayın.
UYARIÖnce artı (+) akü kablosunu takın. Artı (+) kablonun eksi (-) kablo bağlıyken toprak bağlantısına temas etmesi durumunda, oluşan kıvılcımlar akünün ölüm veya ciddi yaralanmaya yol açacak şekilde patlamasına neden olabilir. (00068a)
| 1. | Servis el kitabına bakın. Akü terminal ekini akü terminallerine (önce kırmızı artı kabloyu) bağlayın. a. + halka pabucu, artı akü terminaline yerleştirin. Cıvatayı takın. b. Hat içi sigorta tutucuyu kolayca erişebileceğiniz bir yere yerleştirin. c. - halka pabucu, eksi akü terminaline yerleştirin. Cıvatayı takın. d. Her iki cıvatayı da 6,8–7,9 N·m (60–70 in-lbs) değerinde sıkın. | |
| 2. | Akü uçlarına bir miktar petrol jeli veya korozyon önleyici malzeme uygulayın. | |
| 3. | ECM rafını servis kılavuzuna göre takın. | |
| 4. | Servis el kitabına bakın. Seleyi takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. | |
| 5. | Ana sigortayı takın. |
SERVİS PARÇALARI

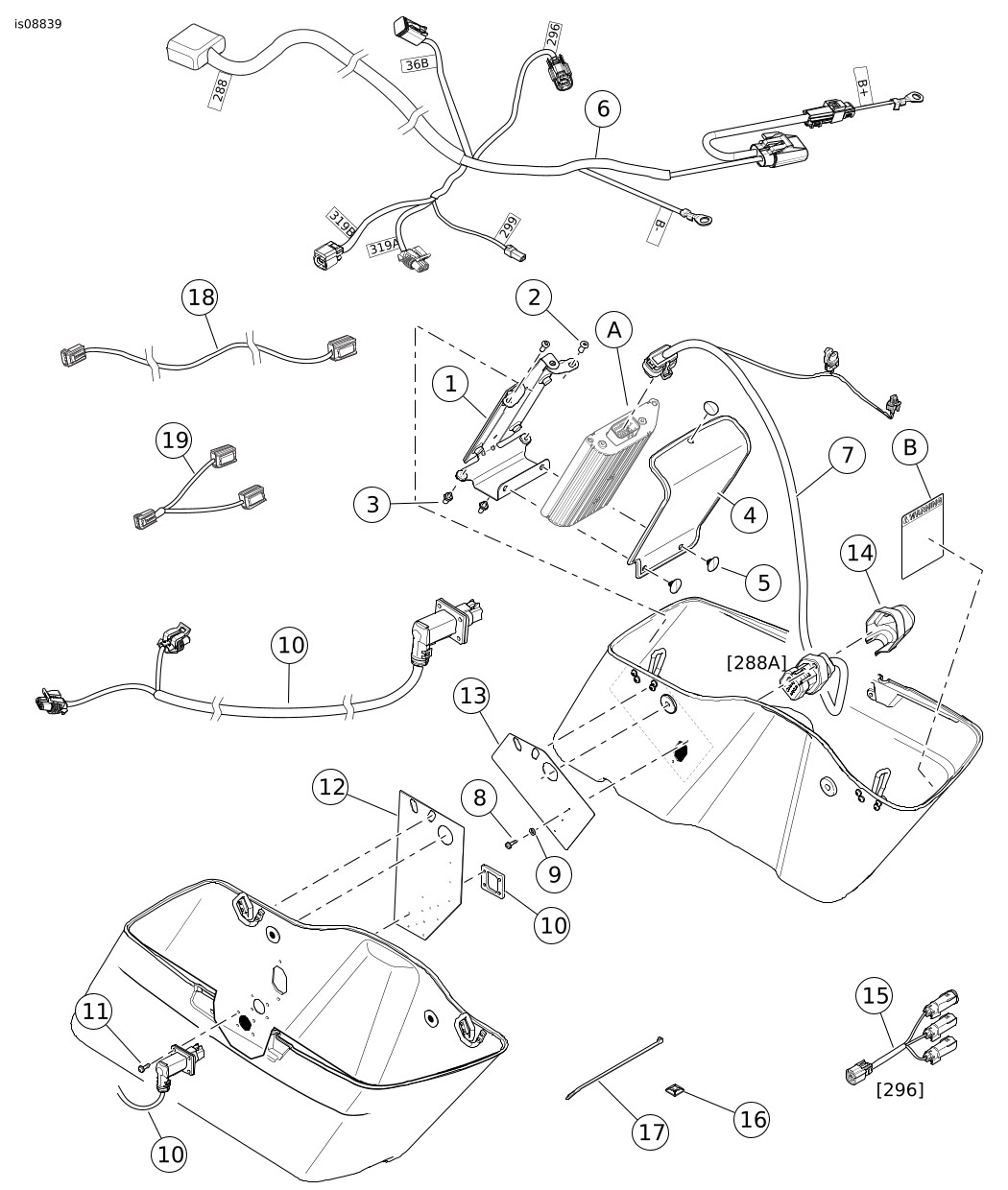

Şekil 20. Servis Parçaları, Boom! Audio Yan Çanta Hoparlörleri İçin Amfi Montaj Kiti
SERVİS PARÇALARI
Tablo 1. Servis Parçaları
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | Yükseltici braketi | 76000282A |
2 | Vida, altıgen soket, yuvarlak başlı (2), 1/4-20 x 0,62 uzunluğunda, Derece 8, kilit parçalı | 926 |
3 | Pim çivisi (2) | 12600087 |
4 | Kapak, amfi | 76000502 |
5 | Klips, pres geçme (3) | 12600068 |
6 | Kablo takımı, araç tarafı, Boom! Audio Stage II yan çanta hoparlörü | 69201541 |
7 | Kablo takımı, yan çanta tarafı, Boom! Audio Stage II sol yan çanta hoparlörü | 69200923 |
8 | Vida, altıgen soket başlı, M5-0,8 x 12 mm uzunluğunda (2) | 3798M |
9 | Düz rondela, M5 (2) | 6454 |
10 | Kablo takımı, yan çanta tarafı, Boom! Audio Stage II sağ yan çanta hoparlörü | 69200916 |
11 | Vida, bombe başlı, TORX, #8-32 x 0,62 uzunluğunda, paslanmaz, kilit parçalı (4) | 10200065 |
12 | Delme şablonu, yan çanta amfi konnektörü (sağ) | 76000603 |
13 | Delme şablonu, yan çanta amfi konnektörü (sol) | 76000344 |
14 | Kapak, yan çanta amfi konnektörü | 69200586 |
15 | Kablo takımı, ses girişi | 69201092 |
16 | Taban, kablo kayışı (10) | 69200342 |
17 | Kablo kayışı (10) | 10006 |
18 | Atlatma kablosu takımı | 69201545 |
19 | Güç konektörü | 69200921 |
Metinde belirtilen ancak kit içinde yer almayan öğeler: | ||
A | Amfi (Parça No. 76000277A, ayrı olarak satın alın) | |
B | Yan çanta kapasite etiketi (Parça No. 14001047, Yan Çanta Kapak Kitinde) | |
Kablolama Diyagramı Bilgisi
Kablo Renk Kodları
Düz Renk Kablolar İçin: Bkz: Konektör/Kablolama Diyagramı Sembolleri (Tipik). Alfa kodu kablo rengini tanımlar.
Çizgili Kablolar İçin: Kod, düz renk kodu ve çizgili kod arasında bir taksim işaretiyle (/) yazılır. Örneğin, GN/Y etiketli işaret sarı çizgili yeşil bir kabloyu ifade eder.
Kablolama Diyagramı Sembolleri
Bkz: Konektör/Kablolama Diyagramı Sembolleri (Tipik). Köşeli ayraçlar [] konektör numaralarını gösterir. Köşeli ayraç içindeki harf, yuvanın bir soket veya pim yuvası olup olmadığını gösterir.
A=Pim: A harfi ve konektör numarasından sonra gelen pim sembolü terminal konektörlerinin pim tarafını gösterir.
B=Soket: B harfi ve konektör numarasından sonra gelen soket sembolü terminal konektörlerinin soket tarafını gösterir. Kablolama diyagramları üzerinde bulunan diğer semboller şunları içerir:
Diyot: Diyot bir devre içinde yalnızca tek bir yönde akım sağlar.
Kablo kesmesi: Kablo kesmeleri opsiyon varyanslarını veya sayfa sonlarını göstermek için kullanılır.
Bağlantı Yok: Gösterilen bir kablolama diyagramında birbirleri üzerinden bağlantı olmadan geçen iki kablo bunların birbirine bağlı olmadığını gösterir.
Giden/gelen devre: Bu sembol, başka bir sayfadaki tam devre diyagramını gösterir. Sembol aynı zamanda geçerli akım yönünü de tanımlar.
Bağlantı: Bağlantılar, bir kablolama diyagramı boyunca birbirlerine bağlı iki veya daha fazla kablonun olduğu yerlerdir. Bir bağlantının belirtilmesi yalnızca kabloların o devreye bağlı olduğunu gösterir. Bu, kablo takımında bağlantının gerçek konumunu ifade etmez.
Topraklama: Topraklamalar temiz veya kirli topraklamalar olarak sınıflandırılabilir. Temiz topraklamalar, bir (BK/GN) kablosuyla tanımlanır ve normalde sensörler veya modüller için kullanılır.
NOT
Temiz topraklamalarda normalde elektrikli motorlar, bobinler veya topraklama devresinde elektriksel girişime sebep olabilecek herhangi bir şey bulunmaz.
Kirli topraklamalar bir (BK) kablosu tarafından tanımlanır ve elektrik girişime o kadar hassas olmayan bileşenler için kullanılır.
Bükümlü çift: Bu sembol kablo takımı içinde iki kablonun birlikte bükülmüş olduklarını gösterir. Bu, devreye harici kaynaklardan elektromanyetik girişimi asgariye indirir. Bu kablolar üzerinde onarım yapılması şartsa, bunlar bükümlü kablolar olarak kalmalıdır.
| 1 | Konektör numarası |
| 2 | Terminal kodu (A=pim, B =soket) |
| 3 | Düz kablo rengi |
| 4 | Çizgili kablo rengi |
| 5 | Soket sembolü |
| 6 | Pim sembolü |
| 7 | Diyot |
| 8 | Kablo kesmesi |
| 9 | Bağlantı yok |
| 10 | Giden/gelen devre |
| 11 | Bağlantı |
| 12 | Toprak bağlantısı |
| 13 | Bükümlü çift |
Şekil 21. Konektör/Kablolama Diyagramı Sembolleri
Tablo 2. Kablo Renk Kodları
ALFA KODU | KABLO RENGİ |
|---|---|
BE | Mavi |
BK | Siyah |
BN | Kahverengi |
GN | Yeşil |
GY | Gri |
LBE | Açık Mavi |
LGN | Açık Yeşil |
O | Turuncu |
PK | Pink |
R | Kırmızı |
TN | Somon |
V | Mor |
W | Beyaz |
Y | Sarı |
| 1 | Pozitif halka terminali [B+] |
| 2 | Sıralı B+ konektör |
| 3 | Amfi sigortası |
| 4 | Arka hoparlör ara bağlantısı [36B] |
| 5 | İkincil Amfi girişi [296B] |
| 6 | Negatif halka terminali [B-] |
| 7 | Sol yan çanta amfi konnektörü [288] |
| 8 | CAN konnektörü [391A] |
| 9 | CAN konnektörü [391B] |
| 10 | Aksesuar/Ateşleme gücü [299B] |
Şekil 22. Yan Çanta Hoparlörü Kablo Takımı
| 1 | İkincil amfi girişi |
| 2 | İkincil amfi çıkışı |
| 3 | İkincil amfi çıkışı |
| 4 | İkincil amfi çıkışı |
Şekil 23. Ses Giriş Kablo Takımı
| 1 | Sol woofer konnektörü [37WB] |
| 2 | Sol konnektör [288] |
| 3 | Kaporta amfi konnektörü [149] |
| 4 | Sol tweeter/midrange konnektörü [37TB] |
Şekil 24. Sol yan çanta hoparlörü Kablo Takımı
| 1 | Sağ arka woofer çıkışı [36WB] |
| 2 | Sağ arka hoparlör çıkışı [36A] |
| 3 | Sağ arka tweeter/midrange çıkışı [36TB] |
Şekil 25. Arka Hoparlör Atlatma Kablosu Takımı
| 1 | Aksesuar/Güç [299B] |
| 2 | Aksesuar/Güç [299A] |
Şekil 26. Arka Atlatma Kablosu Takımı
| 1 | Aksesuar gücü [299B], soket |
| 2 | Aksesuar gücü [299A], pim |
| 3 | Aksesuar gücü [299A], pim |
| 4 | Aksesuar gücü [299B], soket |
| 5 | Aksesuar gücü [299A], pim |
| 6 | Aksesuar gücü [299A], pim |
Şekil 27. Aksesuar Güç Kablo Takımı
