SADA PRO MONTÁŽ ZESILOVAČE PRO REPRODUKTORY VE VÍKU SEDLOVÉ BRAŠNY BOOM! AUDIO STAGE II
J063192022-09-26
OBECNÉ INFORMACE
Doporučuje se provést montáž u dealera.
Číslo sady
76000745
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Požadavky na montáž
POZNÁMKA
NEKOMBINUJTE reproduktory Stage I a Stage II na stejném motocyklu.
Tyto reproduktory jsou určeny po použití POUZE na audio systémy Harley-Davidson 2014 a novější . Použití těchto reproduktorů na audio systémech Harley-Davidson 2006-2013 tyto reproduktory trvale POŠKODÍ. Použití těchto reproduktorů na audio systémech Harley-Davidson 2005 či dřívějšíchtyto reproduktory trvale POŠKODÍ.
Musí být namontována tato sada:
- Před montáží sady reproduktoru ve víku sedlové brašny Audio Stage II (č. dílu 76000319)
- Po montáži PRIMÁRNÍHO zesilovače upevněného ke kapotáži.
- Před NEBO po montáži lakované nebo rozehřáté sady víčka sedlové brašny.
- POUZE pokud montujete také sadu reproduktoru v dolním dílu kapotáže: Před NEBO po instalaci lakované nebo rozehřáté sady uzávěru reproduktoru v dolním dílu kapotáže.
Zesilovač (č. dílu 76000277A) montovaný s touto sadou je nutné zakoupit samostatně u prodejce Harley-Davidson.
OZNÁMENÍ
Ekvalizér rádia MUSÍ být aktualizován prodejcem společnosti Harley-Davidson DŘÍVE, než se bude používat. Použití audio systému před aktualizací ekvalizéru BEZPROSTŘEDNĚ, poškodí reproduktory. (00645d)
Aktualizace Radio EQ se provádí pomocí diagnostického nástroje Digital Technician ® :
- Doporučeno před INSTALACÍ reproduktoru
- Požadováno před SPUŠTĚNÍM audio systému.
- K dispozici pouze u autorizovaných prodejců Harley-Davidson.
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento model / modelový rok motocyklu. Příručka je k dostání u prodejců motocyklů Harley-Davidson.
Elektrické přetížení
OZNÁMENÍ
V případě připojení příliš velkého počtu elektrických spotřebičů (příslušenství) může dojít k přetížení systému dobíjení motocyklu. Pokud funguje současně příliš mnoho spotřebičů, které spotřebovávají více proudu, než dokáže dobíjecí systém vytvořit, může takováto spotřeba elektřiny vést k vybití akumulátoru a způsobit poškození elektrické soustavy motocyklu. (00211d)
VAROVÁNÍPři instalaci libovolného elektrického příslušenství dbejte na to, abyste nepřekročili přípustné proudové hodnoty pojistky nebo jističe, které chrání příslušný upravovaný obvod. Překročení maximálního proudu může způsobit selhání elektrických zařízení, což může způsobit vážný úraz nebo smrt. (00310a)
Zesilovač namontovaný s touto sadou vyžaduje až o 8 A více proudu z elektrického systému.
Obsah sady
Viz Ilustrace 20 a Tabulka 1 .
PŘÍPRAVA
VAROVÁNÍAby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, vyjměte hlavní pojistku. (00251b)
- Viz servisní příručka. Vyjměte hlavní pojistku.
VAROVÁNÍNejprve odpojte záporný kabel akumulátoru (-). Pokud byste se kladným (+) kabelem dotkli země při současně připojeném záporném (-) kabelu, mohlo by dojít k přeskočení jiskry, jež by mohla způsobit výbuch akumulátoru, což může vést k vážnému poranění nebo smrti. (00049a)
- Následující obecné kroky proveďte podle následujících pokynů uvedených v servisní příručce:
- Demontujte sedlo. Uschovejte všechen montážní materiál sedla.
- Vyjměte skříňku ECM z horní části akumulátoru.
- Odpojte oba kabely akumulátoru – záporný kabel jako první.
- Odstraňte pravý boční kryt.
- Sejměte levý boční kryt.
- Odšroubujte dva šrouby zajišťující skříňku elektrické soustavy pod levým bočním krytem.
VRTÁNÍ PRAVÉ SEDLOVÉ BRAŠNY A MONTÁŽ KONEKTORŮ
| 1. | Odstraňte všechny věci z pravé sedlové brašny. Sejměte sedlovou brašnu. Odstraňte vložky brašen (pokud jsou přítomné). POZNÁMKA Minimalizujte poškození laku během řezání a vrtání. Obě strany, na kterých bude vrtat nebo řezat, zakryjte maskovací páskou. | |||||||||||||||||||||||
| 2. | Sedlovou brašnou umístěte na chráněný povrch se stranou montáže (vnitřní) směrem nahoru. | |||||||||||||||||||||||

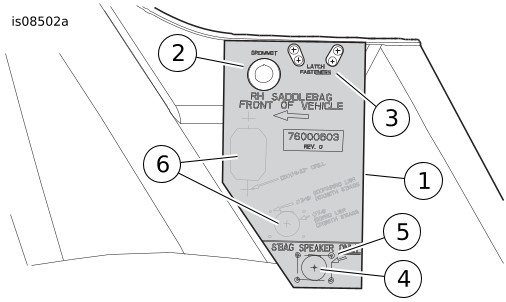

| 3. | Viz Ilustrace 1 . Na sedlovou brašnu umístěte šablonu (1). Zarovnejte průchodku (2) a otevření upevňovacího prvku na petlici (3). Vyvrtejte otvor na místech (4) a (5) pod poznámkou „S'BAG SPEAKER ONLY“. | |||||||||||||||||||||||
| 4. | Vyvrtejte čtyři 4,5mm (3/16palcové) otvory (5) pro umístění úchytu nákružku dolního konektoru. | |||||||||||||||||||||||
| 5. | Vyvrtejte 22,5mm (7/8palcový) otvor (4) pro umístění konektoru. | |||||||||||||||||||||||
| 6. | Viz Ilustrace 14 . Zkontrolujte umístění pilotního otvoru pomocí čtyřcestného konektoru s nákružkem [C36A] (3) na kabelovém svazku. | |||||||||||||||||||||||
| 7. | Vyzkoušejte uchycení konektoru. Pokud je to nutné, vytvarujte otvor podle zobrazení na šabloně. | |||||||||||||||||||||||
| 8. | Pokud jako součást sady pro montáž reproduktoru v dolním dílu kapotáže montujete také zesilovač do pravé sedlové brašny: Vyřízněte nyní otvory (viz Ilustrace 1 , položky 6) pro dva konektory horní přepážky podle pokynů v této sadě. POZNÁMKA POUZE pokud byly vyříznuty horní otvory pro dolní reproduktory: Konektor vložte zevnitř skrze nejnižší otvor v sedlové brašně. |

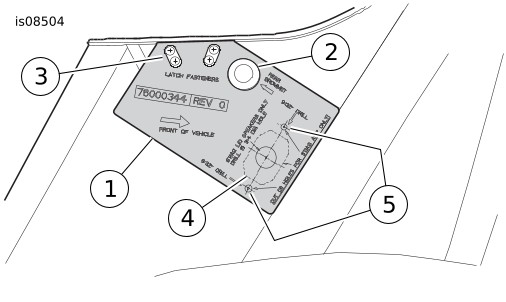

Ilustrace 1. Vrtání pravé sedlové brašny pro montáž reproduktoru Stage II v sedlové brašně

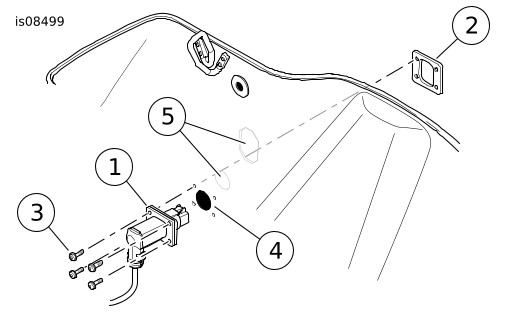

Ilustrace 2. Montáž konektoru čtyřcestného kabelového svazku | ||||||||||||||||||||||
| 9. | Viz Ilustrace 2 . Vyjměte kovovou desku (2) ze čtyřcestného konektoru přepážky (1) na kabelovém svazku sedlové brašny. Konektor vložte zevnitř skrze otvor v sedlové brašně (4). | |||||||||||||||||||||||
| 10. | Kovovou desku zasuňte zpět do konektoru mimo sedlovou brašnu. Konektor zajistěte pomocí čtyř šroubů s válcovou hlavou (3) zevnitř sedlové brašny. Utáhněte. Krouticí moment: 4–4,5 N·m (35–40 in-lbs) Šroub s válcovou hlavou s vnitřním šestihranem POZNÁMKA Připojení reproduktorů [36TB] a [36WB] jsou popsána v pokynech pro reproduktory v sedlových brašnách. |
VRTÁNÍ LEVÉ SEDLOVÉ BRAŠNY, MONTÁŽ ZESILOVAČE A MONTÁŽ KONEKTORŮ
| 1. | Odstraňte všechny věci z levé sedlové brašny. Sejměte sedlovou brašnu. Odstraňte vložky brašen (pokud jsou přítomné). POZNÁMKA Minimalizujte poškození laku během řezání a vrtání. Obě strany, na kterých bude vrtat nebo řezat, zakryjte maskovací páskou. | |||||||||||||||||||||||
| 2. | Sedlovou brašnou umístěte na chráněný povrch se stranou montáže (vnitřní) směrem nahoru. Viz Ilustrace 3 . Na sedlovou brašnu umístěte šablonu (1). Zarovnejte průchodku (2) a otevření upevňovacího prvku na petlici (3). Na sedlovou brašnu naznačte náčrt řezu (4) pro konektor [288A]. Pokud jsou přítomny reproduktory ve víku sedlové brašny z dřívější montáže, kabely pro levý reproduktor by mohly být na místě výřezu pro konektor. Odstraňte kabel a průchodku. | |||||||||||||||||||||||
| 3. | Opatrně vyřízněte výřez (4) v šabloně (1) pro konektor [288A] na čárkované linii. | |||||||||||||||||||||||
| 4. | Vyvrtejte dva otvory (5) pro umístění úchytu nákružku konektoru. | |||||||||||||||||||||||
| 5. | Odeberte šablonu. Zkontrolujte velikost výřezu (4) pomocí 18cestného konektoru s nákružkem [288A] na kabelovém svazku sedlové brašny (viz Ilustrace 13 , položka 4). | |||||||||||||||||||||||
| 6. | Do stěny sedlové brašny vyřízněte výřez pro konektor [288A]. | |||||||||||||||||||||||
| 7. | Viz Ilustrace 3 , položka 5. Vyvrtejte dva 7,25mm (9/32 palcové) otvory pro umístění úchytu nákružku konektoru. |
Ilustrace 3. Vrtání levé sedlové brašny pro montáž zesilovače Stage II v sedlové brašně

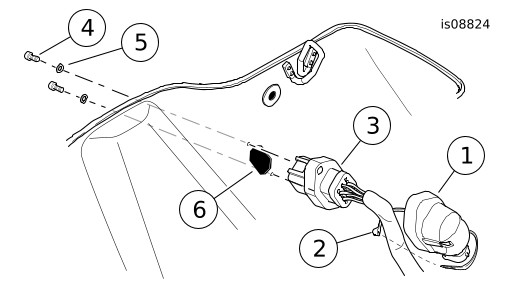

Ilustrace 4. Montáž 18cestného konektoru a krytu do levé sedlové brašny | ||||||||||||||||||||||
| 8. | Viz Ilustrace 4 . 18cestný konektor přepážky se stranou kolíku (3) vložte zevnitř ze sedlového brašny skrze výřez konektoru (6). Konektor zajistěte z vnějšku sedlové brašny pomocí dvou šroubů s válcovou hlavou (4) a podložek (5). Utáhněte. Krouticí moment: 4–4,5 N·m (35–40 in-lbs) Šroub s válcovou hlavou s vnitřním šestihranem M5 | |||||||||||||||||||||||
| 9. | Viz Ilustrace 5 . Kryt kabelového svazku (1) zacvakněte přes 18cestný konektor. Připevněte jej pomocí upevňovací pásky (2). Po namontování zesilovače veďte kabelový svazek uvnitř sedlové brašny. |

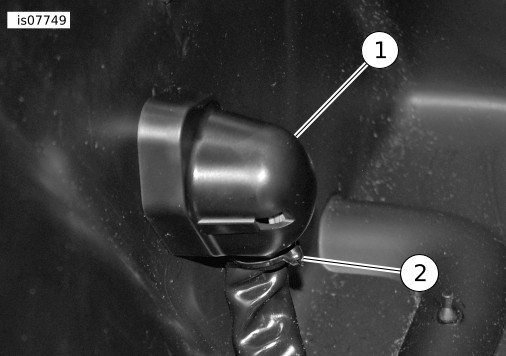

Ilustrace 5. Kryt kabelového svazku

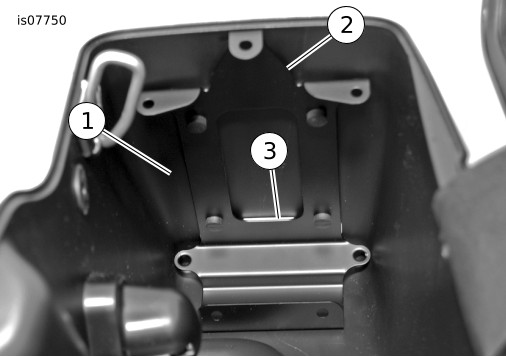

Ilustrace 6. Montáž držáku zesilovače | ||||||||||||||||||||||

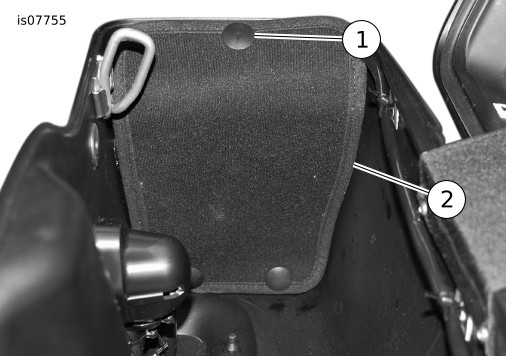

| 10. | Viz Ilustrace 6. Vnitřní zadní a dolní povrchy sedlové brašny očistěte pomocí roztoku izopropylalkoholu a destilované vody v poměru 50:50. POZNÁMKA Zkontrolujte, že se všechny čtyři proužky pásky dotýkají sedlové brašny. | |||||||||||||||||||||||
| 11. | Z proužků pásky pro držák zesilovače odstraňte čtyři kusy ochranných podložek. Držák umístěte tak, jak je znázorněno na obrázku. | |||||||||||||||||||||||

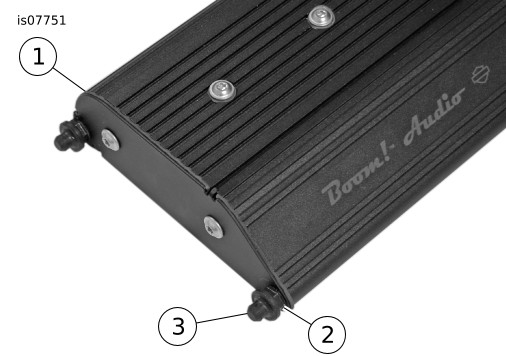

| 12. | Viz Ilustrace 7 . Namontujte čepy kolíků zesilovače do zesilovače. Utáhněte. Krouticí moment: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 13. | Namontujte průchodky. |
Ilustrace 7. Čepy kolíků zesilovače
Ilustrace 8. Montáž zesilovače | ||||||||||||||||||||||

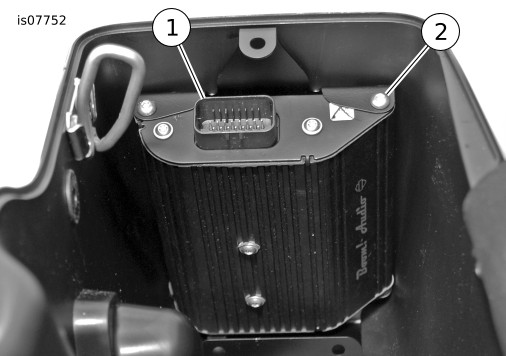

| 14. | Viz Ilustrace 8 . Umístěte zesilovač s průchodkami do otvorů v dolní části držáku zesilovače. Horní část zasuňte do držáku. Namontujte šrouby se zaoblenou hlavou s vnitřním šestihranem (2). Utáhněte. Krouticí moment: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 15. | Viz Ilustrace 9 . Zasuňte konektor [149] kabelového svazku sedlové brašny do horní části zesilovače. Kabelový svazek sedlové brašny veďte uvnitř levé sedlové brašny. Vnitřní dolní a boční povrchy sedlové brašny podél cesty kabelového svazku očistěte pomocí roztoku izopropylalkoholu a destilované vody v poměru 50:50. Zajistěte jej pomocí pásek kabelu a základen, jak je znázorněno na obrázku. |
POZNÁMKA
Připojení reproduktoru [37TB] a [37WB] jsou popsána v pokynech pro reproduktory v sedlových brašnách.
| 1 | Konektor kabelového svazku zesilovače |
| 2 | Kabelový svazek |
| 3 | Páska kabelu kabelového svazku |
| 4 | Kabelový svazek |

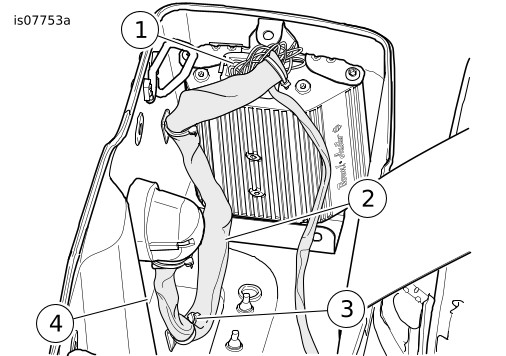

Ilustrace 9. Vedení vnitřního kabelového svazku
MONTÁŽ KABELOVÉHO SVAZKU ZESILOVAČE
POZNÁMKA
Tyto tipy vám pomohou zajistit, aby se všechny kabely vešly pod sedlo, a to zejména při montážích s více zesilovači:
- Kabelový svazek zesilovače pro bok motocyklu začněte vést z velkého 18cestného konektoru zesilovače [288B] a posunujte se vpřed na motocyklu. Velký konektor se nevejde do užších průchodů.
- Všechny kabelové svazky veďte pod rámovou trubkou, abyste zabránili sevření krytu nebo sedlem.
- Dbejte na to, abyste VŠECHNY větve kabelového svazku zesilovače vedly mimo kabely zapalovací svíčky. Těsná blízkost způsobí ve zvukovém systému hluk ze zapalování.
- Když vedete kabely z jedné strany motocykly na druhou, kabelové svazky zastrčte pod přihrádku rámu za akumulátorem, aby přihrádka na akumulátor zůstala přístupná.
- Šesticestné černé zvukové konektory růžového kabelu veďte pod pravou rámovou trubkou do pravého bočního krytu. Svazek před modulem ABS (pokud je přítomen).
| 1. | Viz Ilustrace 10. Kabelový svazek zesilovače veďte po boku motocyklu (1) do montážní oblasti sedlové brašny od začátku motocyklu. Kabelový svazek veďte okolo ozubeného kola zadního kola a postupujte podél rámové trubky sedlové brašny. |

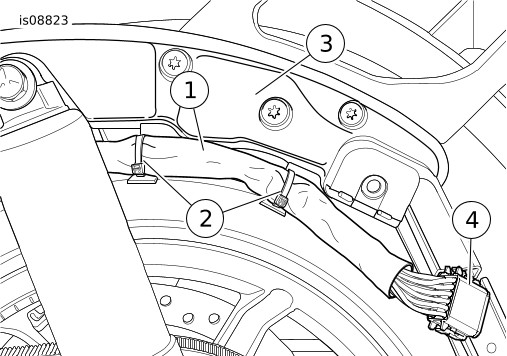

Ilustrace 10. Vedení kabelového svazku | ||||||||
| 2. | Veďte kabelový svazek: a. za a pod rámem b. do oblasti akumulátoru pod sedlem. | |||||||||
| 3. | Pomocí pásek kabelu (2) volně připevněte kabelový svazek k podpoře sedlové brašny. Použijte velký otvor v blízkosti zadního upevňovacího bodu sedlové brašny nebo jednu ze zdířek pro kabelový svazek podél dolní části podpory. | |||||||||
| 4. | Levou sedlovou brašnu dočasně namontujte do sestavy podpory. Jakmile zkontrolujete, že existuje dostatečná vůle, pásky kabelu utáhněte. Vyjměte sedlovou brašnu. a. Zkontrolujte, že konektory kabelového svazku na straně motocyklu dosáhnou ke konektorům sedlové brašny. b. Zkontrolujte, že konektory kabelového svazku zesilovače a vedení kabelového svazku nepřekáží žádným pohybujícím se částem. c. Zkontrolujte, že při plném prodloužení a stlačení tlumiče nárazů nedochází k žádnému kontaktu. POZNÁMKA Kabelový svazek veďte dále směrem k motocyklu. | |||||||||
| 5. | Vyhledejte černý čtyřcestný konektor Molex [296A] poblíž zadní části v oblasti pod sedlem. Modely FLHX/FLTRX: Na propojovacím kabelovém svazku vycházejícím z kapotáže. Modely FLHTCU/FLHTK: Na kabelovém svazku adaptéru se dvěma 16cestnými ([162C] a [162D]) a dvěma čtyřcestnými konektory ([296A] a (297B]). POUZE s JEDNÍM zesilovačem Stage II namontovaným vzadu: Vyjměte zástrčku konektoru [296A]. Připojte kabelový svazek zesilovače. Se DVĚMA nebo více zesilovači Stage II namontovanými v zadní části: Zapojte kabelový svazek vstupu zvuku (15) z této sady do polovin konektoru [296A] a (297B] na kabelovém svazku adaptéru. Zapojte konektor kabelového svazku zesilovače [296A] do kabelového svazku vstupu zvuku. | |||||||||
| 6. | Viz Ilustrace 11 . a. Lokalizujte dvoucestný konektor Delphi CAN [319B] (1) pod pravým bočním krytem. b. Uzávěr je ukončovací odporový rezistor připevněný k držáku elektroinstalace. Odpojte konektor [319B] od rezistoru. c. Připojte [319A] (Viz Ilustrace 18 položka 9) z kabelového svazku k [319B] na motocyklu. d. Pokud jde o jediné spojení (zadního) zesilovače, připojte stranu [319B] (Viz Ilustrace 18 položka 10) kabelového svazku zpět do ukončovacího rezistoru z kroku „B“ výše. Pokud se používá více zadních zesilovačů, věneček [319B] z tohoto svazku [319A] další svazku zesilovače. Vždy ověřte, zda je zbývající konektor [319B] je připojen k ukončovacímu rezistoru vozidla. | |||||||||
| 7. | a. Vyhledejte konektor 299 na vozidle (pod vnitřní proudnicový kryt, viz servisní příručka). Tento konektor již může být připojen k zesilovači v kapotáži. b. Namontujte 69200921 „Y“ (viz Ilustrace 17 ) na stranu 299 motocyklu, s jedním koncem ke kabelovému svazku zesilovače v kapotáži. c. Namontujte propojení 69201545 (viz Ilustrace 16 ) k dalšímu konci 69200921 „Y“ uvnitř kapotáže. (Pokud již bylo na motocyklu namontováno propojení 69201545, přeskočte na „e“. Nemontujte více než jedno propojení 69201545.) d. Trasujte propojení 69201545 skrze vnitřní proudnicový kryt po trasování kabelového svazku v kapotáži. e. Lokalizujte propojení 69201545 pod pravostranným krytem v blízkosti konektorů [319]. Pokud je k dispozici 69201545 z předchozí montáže, použijte 6920921 „Y“ pod pravostranným krytem k připojení [299]. POZNÁMKA Pokud je nainstalován více než jeden zesilovač v zadní části vozidla, lze použít až dva konektory 69200921. POZNÁMKA
|
Ilustrace 11. CAN konektor [319B], pod pravým bočním krytem | ||||||||
| 8. | Větev vývodu akumulátoru veďte k vývodům akumulátoru, ale kabely akumulátoru zatím NEPŘIPOJUJTE . | |||||||||
| 9. | Delší větev kabelového svazku (se šesticestným konektorem zásuvky [36B]) veďte na pravou stranu motocyklu. Pomocí pásek kabelu (3) volně připevněte kabelový svazek k podpoře sedlové brašny. Použijte velký otvor v blízkosti zadního upevňovacího bodu sedlové brašny nebo jednu ze zdířek pro kabelový svazek podél dolní části podpory. | |||||||||
| 10. | Pravou sedlovou brašnu dočasně namontujte do sestavy podpory. Jakmile zkontrolujete, že existuje dostatečná vůle, pásky kabelu utáhněte. Vyjměte sedlovou brašnu. a. Zkontrolujte, že konektor kabelového svazku na straně motocyklu [36B] dosáhne na dříve namontovaný konektor sedlové brašny [36A]. b. Zkontrolujte, že konektor kabelového svazku zesilovače a vedení kabelového svazku nepřekáží žádným pohybujícím se částem. c. Zkontrolujte, že při plném prodloužení a stlačení tlumiče nárazů nedochází k žádnému kontaktu. | |||||||||
| 11. | Podle pokynů v sadě reproduktorů v sedlových brašnách Boom! Audio dokončete montáž. |
KABELÁŽ SEDLOVÉ BRAŠNY
| 1. | Viz Ilustrace 12 . Na držák namontujte kryt zesilovače. Zajistěte jej pomocí tří svorek. | |||||
| 2. | Vložky do sedlových brašen (jsou-li k přítomny) : Ořízněte vložky sedlových brašen. Namontujte vložky sedlových brašen. |
Ilustrace 12. Kryt zesilovače | ||||
| 3. | Namontujte sedlové brašny. Zapojte všechny konektory sedlové brašny. | |||||
| 4. | Přes stávající štítek na levé sedlové brašně upevněte nový štítek s kapacitou sedlové brašny (součástí sady víka sedlové brašny). Všimněte si upraveného limitu zatížení levé sedlové brašny v důsledku montáže zesilovače. | |||||
| 5. | Pod levý boční kry namontujte skříňku elektrické soustavy pomocí dvou dříve odstraněných šroubů. Utáhněte. Krouticí moment: 8,1–10,8 N·m (72–96 in-lbs) | |||||
| 6. | Namontujte levý boční kryt. | |||||
| 7. | Namontujte pravý kryt. |

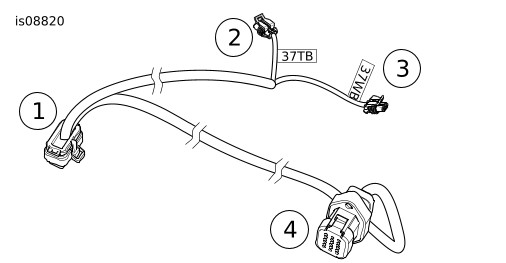

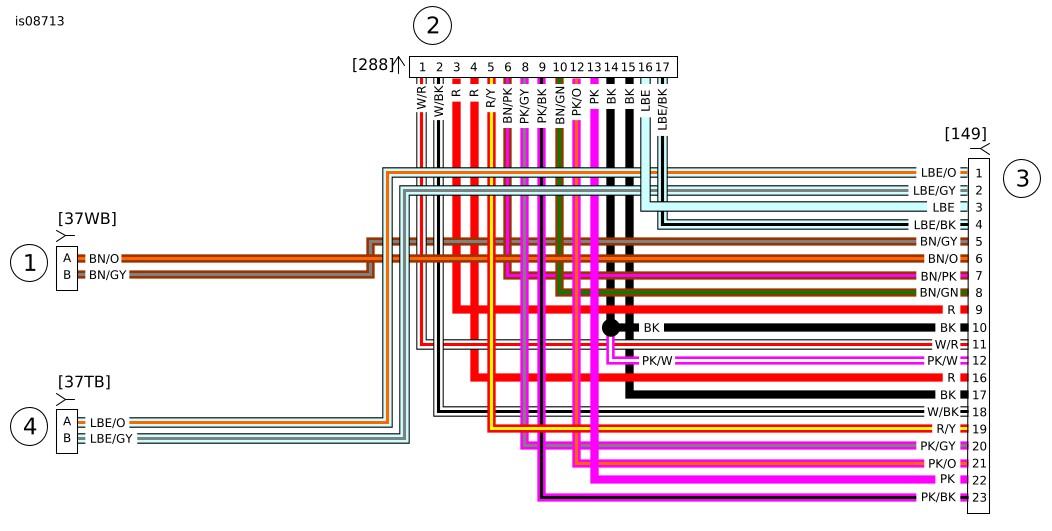

| 1 | Konektor zesilovače v kapotáži [149] |
| 2 | Levá strana, výškový/středový rozsah, reproduktor v sedlové brašně [37TB] |
| 3 | Levá strana, subwoofer, reproduktor v sedlové brašně [37WB] |
| 4 | Levá strana, konektor sedlové brašny [288] |
Ilustrace 13. Kabelový svazek, levý reproduktoru v sedlové brašně

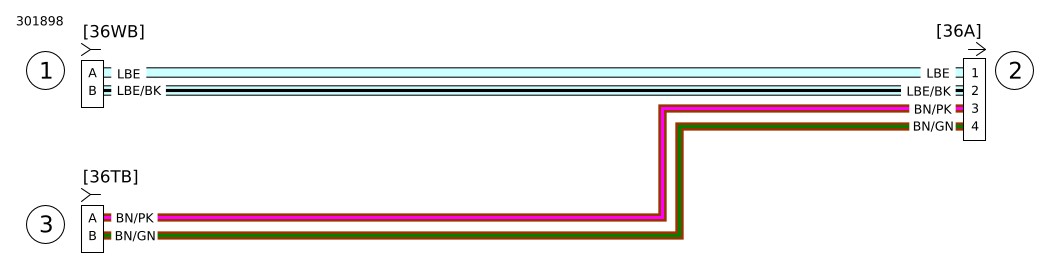

| 1 | Pravá strana, subwoofer, reproduktor v sedlové brašně [36WB] |
| 2 | Pravá strana, výškový/středový rozsah, reproduktor v sedlové brašně [36TB] |
| 3 | Výstup pravého reproduktoru [36A] |
Ilustrace 14. Vedení kabelového svazku, propojka zadního reproduktoru
| 1 | Výstupní konektor zadního kanálu [296] |
| 2 | Konektor pro vstup zvuku [3] |
Ilustrace 15. Kabelový svazek vstupu a výstupu zvuku
| 1 | Napájení příslušenství [299A] |
| 2 | Napájení příslušenství [299B] |
Ilustrace 16. Kabelový svazek, propojovací
| 1 | Napájení příslušenství [299B] |
| 2 | Napájení příslušenství [299A] |
Ilustrace 17. Kabelový svazek napájení příslušenství

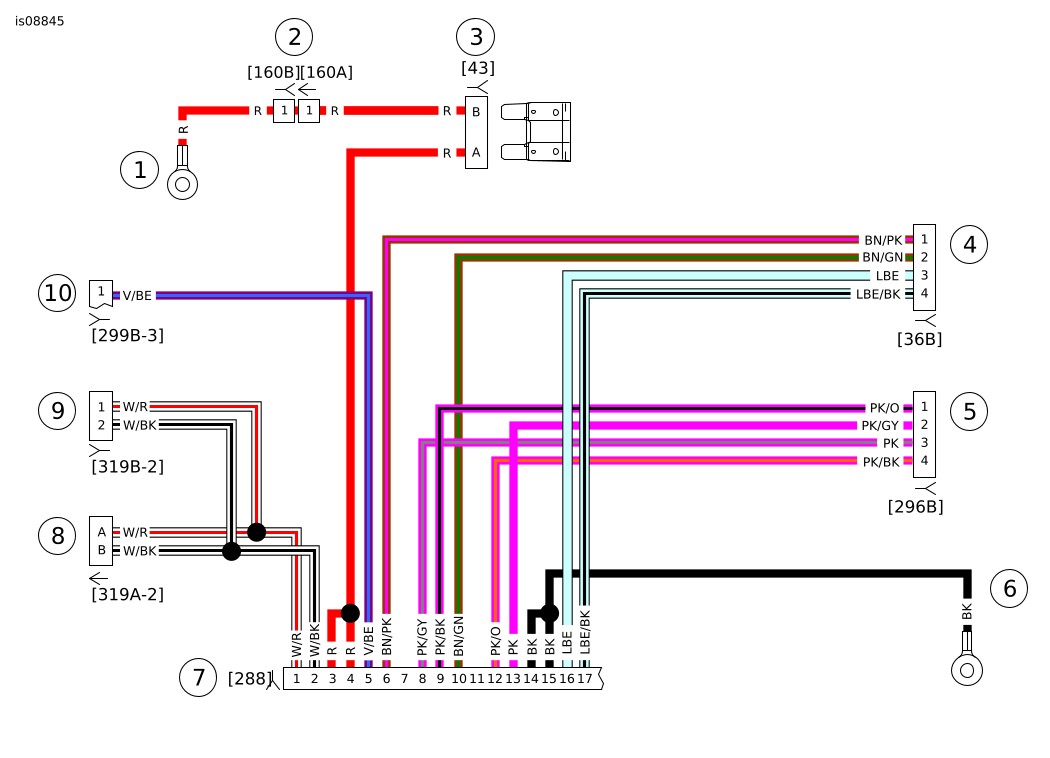

| 1 | Konektor levé sedlové brašny [288] |
| 2 | Propojení reproduktoru v sedlové brašně [36B] |
| 3 | Vstup sekundárního zesilovače [296] |
| 4 | Inline konektor B+ [160A/B] |
| 5 | Pozitivní svorka baterie [B+] |
| 6 | Pojistka zesilovače |
| 7 | Negativní svorka baterie [B-] |
| 8 | Příslušenství/napájení zapalování [299] |
| 9 | Nový CAN konektor [319A] do OE kabelového svazku |
| 10 | CAN konektor [319B] do ukončovacího rezistoru, nebo uzavřený cyklus do doplňovacího kabelového svazku zesilovače |

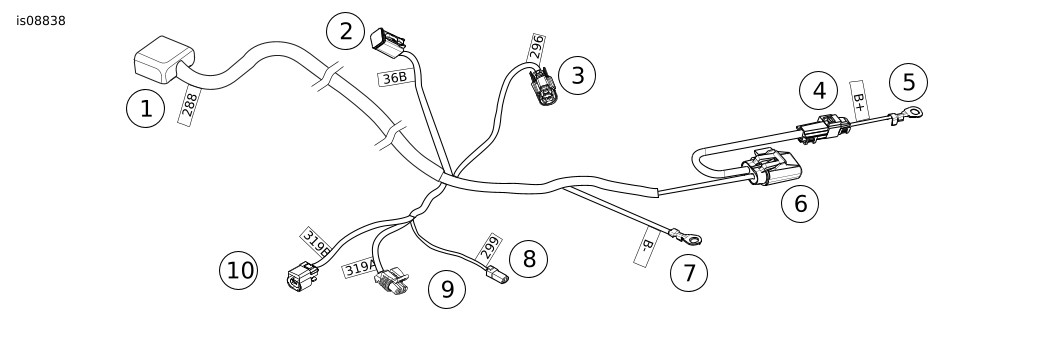

Ilustrace 18. Kabelový svazek

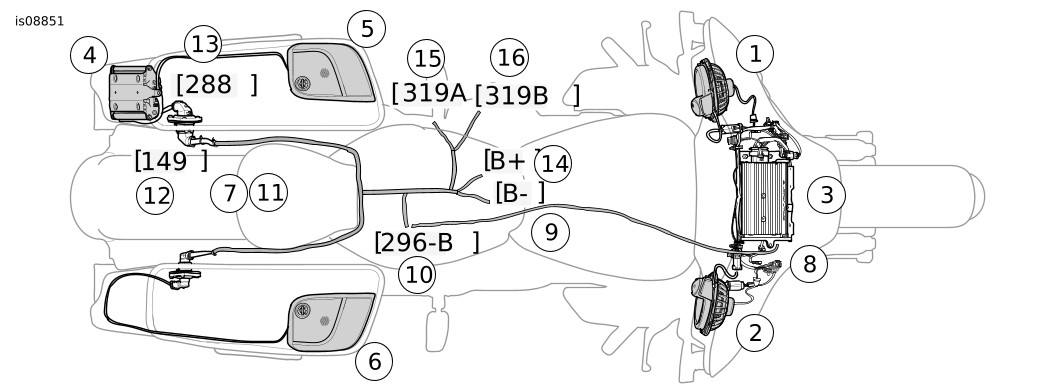

| 1 | Levý reproduktor v kapotáži (namontován dříve) |
| 2 | Pravý reproduktor v kapotáži (namontován dříve) |
| 3 | Zesilovač, kapotáž (namontován dříve) |
| 4 | Zesilovač, levá sedlová brašna |
| 5 | Levý reproduktor v kapotáži |
| 6 | Pravý reproduktor v kapotáži |
| 7 | Konektor [162] (pod sedlem) |
| 8 | Konektor [162] (vnitřní kapotáž) |
| 9 | Kabelový svazek propojky (2) (modely bez kufru Tour-Pak) |
| 10 | Konektor ƒ[296B] |
| 11 | Propojení reproduktorů (modely s kufrem Tour-Pak) |
| 12 | Konektor zesilovače [149] |
| 13 | Konektor zesilovače [288] |
| 14 | Připojení k akumulátoru [B+ a B-] |
| 15 | Nový CAN konektor [319A] do OE kabelového svazku |
| 16 | CAN konektor [319B] do ukončovacího rezistoru, nebo uzavřený cyklus do doplňovacího kabelového svazku zesilovače |
Ilustrace 19. Reproduktory v sedlové brašně a zesilovač levé sedlové brašny
DOKONČENÍ
POZNÁMKA
Chcete-li předejít poškození audiosystému, před připojením kabelů baterie zkontrolujte, že je vypnutý spínač zapalování.
VAROVÁNÍNejprve připojte kladný kabel akumulátoru (+). Pokud byste se kladným (+) kabelem dotkli země při současně připojeném záporném (-) kabelu, mohlo by dojít k přeskočení jiskry, jež by mohla způsobit výbuch akumulátoru, což může vést k vážnému poranění nebo smrti. (00068a)
| 1. | Viz servisní příručka. Větev vývodu akumulátoru připojte k vývodům akumulátoru (nejprve kladný červený kabel). a. Na kladný vývod akumulátoru umístěte prstencový vývod +. Zašroubujte šroub. b. Umístěte řadový držák pojistky na místo, které je snadno přístupné. c. Na záporný vývod akumulátoru - namontujte prstencový vývod. Zašroubujte šroub. d. Utáhněte oba šrouby na 6,8–7,9 N·m (60–70 in-lbs) . | |
| 2. | Na obě svorky akumulátoru naneste slabou vrstvu petrolejové vazelíny nebo antikorozního prostředku. | |
| 3. | Podle pokynů v servisní příručce namontujte skřínku ECM. | |
| 4. | Viz servisní příručka. Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. | |
| 5. | Namontujte hlavní pojistku. |
SERVISNÍ DÍLY

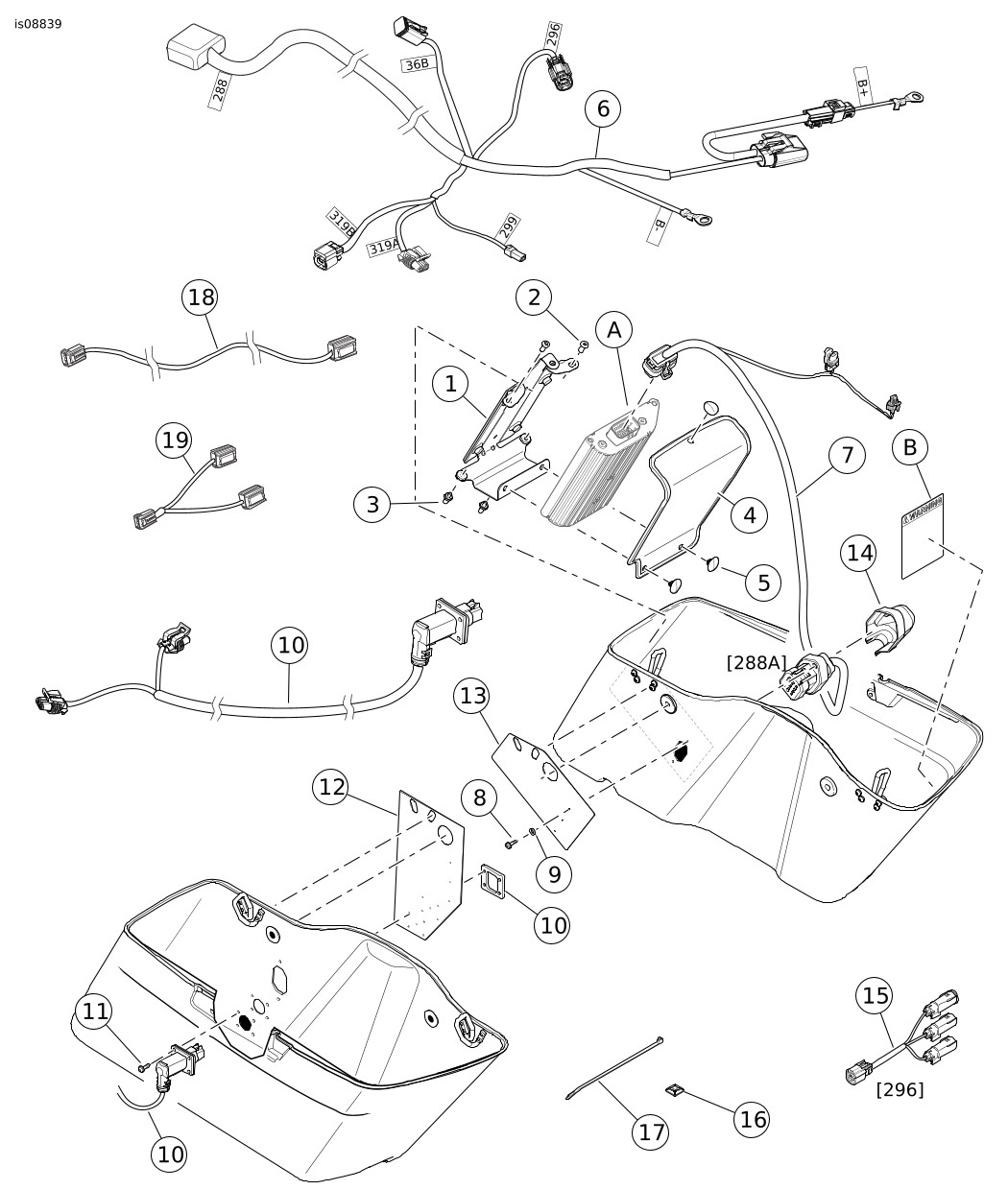

Ilustrace 20. Montáž zesilovače, sada pro montáž zesilovače pro reproduktory v sedlové brašně Boom! Audio
SERVISNÍ DÍLY
Tabulka 1. Servisní díly
Položka | Popis (množství) | Číslo dílu |
|---|---|---|
1 | Držák zesilovače | 76000282A |
2 | Šroub, válcová hlava s vnitřním šestihranem (2), délka 1/4–20 x 0,62 palce, stupeň 8, se zámkem | 926 |
3 | Čep kolíku (2) | 12600087 |
4 | Kryt, zesilovač | 76000502 |
5 | Svorka, zásuvná (3) | 12600068 |
6 | Kabelový svazek, strana motocyklu, reproduktor v sedlové brašně Boom! Audio Stage II | 69201541 |
7 | Kabelový svazek, strana sedlové brašny, levý reproduktor v sedlové brašně Boom! Audio Stage II | 69200923 |
8 | Šroub, hlava s vnitřním šestihranem, M5 délka 0,8 x 12 mm (2) | 3798M |
9 | Plochá podložka, (M5) (2) | 6454 |
10 | Kabelový svazek, strana sedlové brašny, pravý reproduktor v sedlové brašně Boom! Audio Stage II | 69200916 |
11 | Šroub, válcová hlava, TORX, délka #8–32 x 0,62 palce, nerezový, se zámkem (4) | 10200065 |
12 | Vrtací šablona, konektor zesilovače sedlové brašny (pravý) | 76000603 |
13 | Vrtací šablona, konektor zesilovače sedlové brašny (levý) | 76000344 |
14 | Kryt, konektor zesilovače sedlové brašny | 69200586 |
15 | Kabelový svazek, audio vstup | 69201092 |
16 | Základ, upevňovací páska (10) | 69200342 |
17 | Upevňovací páska (10) | 10006 |
18 | Kabelový svazek propojovací | 69201545 |
19 | Napájecí konektor | 69200921 |
Položky uvedené v textu, které nejsou součástí sady: | ||
A | Zesilovač (č. dílu 76000277A, zakoupený samostatně) | |
B | Štítek s kapacitou sedlové brašny (č. dílu 14001047, ze sady víka sedlové brašny) | |
Informace o schématu zapojení
Barevné kódy vodičů
V případě celobarevných vodičů: Viz konektory/schémata zapojení (typická). Alfa kód identifikuje barvu vodiče.
Pro pruhované vodiče: kód je napsán s lomítkem (/) mezi celobarevným a pruhovaným barevným kódem. Například trasování označené GN/Y je zelený vodič se žlutým pruhem.
Symboly schématu zapojení
Viz symboly schématu zapojení/konektoru (typická). Hranaté závorky [] označují čísla konektoru. Písmeno uvnitř hranatých závorek označuje, zda jde o plášť zásuvky nebo pinu.
A=Pin: Písmeno A a symbol pinu po čísle konektoru identifikují pin stranu konektorů svorkovnice.
B=Zásuvka: Písmeno B a symbol zásuvky po čísle konektoru identifikují zásuvkovou stranu konektorů svorkovnice. Další symboly na schématech zapojení obsahují následující:
Dioda: dioda umožňuje tok proudu v jednom směru pouze v obvodu.
Konec vodiče: Konce vodiče se používají k zobrazení zobrazení odchylek nebo konce stránek.
Žádné připojení: Dva překřížené dráty ve schématu zapojení, které jsou zobrazeny bez spojení, což ukazuje, že nejsou vzájemně propojeny.
Obvod do/z: Tento symbol označuje schéma kompletního obvodu další stránce. Symbol určuje také směr toku proudu.
Spoj: Spoje představují spojení dvou nebo více vodičů dohromady ve schématu zapojení. Zobrazení spoje pouze indikuje, že jsou vodiče spojeny do tohoto obvodu. Nejedná se o skutečné umístění spojů v kabelovém svazku.
Uzemnění: Uzemnění mohou být klasifikována jako buď čistá, nebo nečistá. Čistá uzemnění jsou identifikována pomocí kabelů (BK/GN) a jsou běžně používána pro snímače či moduly.
POZNÁMKA
Čistá uzemnění obvykle nemají elektromotory, cívky nebo cokoli, co by mohlo způsobit elektrická rušení na zemnícím obvodu.
Nečistá uzemnění jsou označena vodičem (BK) a používají se pro komponenty, které nejsou tak citlivé na elektrická rušení.
Kroucená dvojlinka: Tento symbol označuje, že jsou oba dráty v kabelovém svazku propletené. To minimalizuje elektromagnetické rušení obvodu z vnějších zdrojů. Pokud je třeba provést na těchto vodičích opravy, měly by zůstat jako propletené vodiče.
| 1 | Číslo konektoru |
| 2 | Kód svorky (A = pin, B = zásuvka) |
| 3 | Plná barva vodiče |
| 4 | Pruhovaná barva vodiče |
| 5 | Symbol zásuvky |
| 6 | Symbol pinu |
| 7 | Dioda |
| 8 | Přerušení vodiče |
| 9 | Bez připojení |
| 10 | Obvod do/z |
| 11 | Spoj |
| 12 | Uzemnění |
| 13 | Kroucená dvojlinka |
Ilustrace 21. Symboly schématu zapojení/konektoru
Tabulka 2. Barevné kódy vodičů
ALFA KÓD | BARVA VODIČE |
|---|---|
BE | Modrá |
Černá | Černá |
BN | Hnědá |
GN | Zelená |
GY | Šedá |
LBE | Světle modrá |
LGN | Světle zelená |
O | Oranžová |
PK | Růžová |
R | Červená |
TN | Tan |
V | Fialová |
W | Bílá |
Y | Žlutá |
| 1 | Pozitivní svorka [B +] |
| 2 | Inline konektor B+ |
| 3 | Pojistka zesilovače |
| 4 | Propojení zadního reproduktoru [36B] |
| 5 | Vstup sekundárního zesilovače [296 B] |
| 6 | Negativní svorka [B-] |
| 7 | Konektor zesilovače v levé sedlové brašně [288] |
| 8 | CAN konektor [391A] |
| 9 | CAN konektor [391B] |
| 10 | Příslušenství/zapalování energie [299B] |
Ilustrace 22. Kabelový svazek reproduktoru v sedlové brašně
| 1 | Sekundární vstup zesilovače |
| 2 | Sekundární výstup zesilovače |
| 3 | Sekundární výstup zesilovače |
| 4 | Sekundární výstup zesilovače |
Ilustrace 23. Audio vstupní svazek
| 1 | Konektor levého subwooferu [37WB] |
| 2 | Levý konektor [288] |
| 3 | Konektor zesilovače v kapotáži [149] |
| 4 | Levý konektor výškového/středového reproduktoru [37TB] |
Ilustrace 24. Levý reproduktor v sedlové brašně
| 1 | Výstup pravého zadního subwooferu [36WB] |
| 2 | Výstup pravého zadního reproduktoru [36A] |
| 3 | Výstup pravého zadního výškového/středového reproduktoru [36TB] |
Ilustrace 25. Vedení kabelového svazku propojky zadního reproduktoru
| 1 | Příslušenství/Napájení [299B] |
| 2 | Příslušenství/Napájení [299A] |
Ilustrace 26. Svazek zadního propojovacího kabelu
| 1 | Napájení příslušenství [299B], zásuvka |
| 2 | Napájení příslušenství [299A], pin |
| 3 | Napájení příslušenství [299A], pin |
| 4 | Napájení příslušenství [299B], zásuvka |
| 5 | Napájení příslušenství [299A], pin |
| 6 | Napájení příslušenství [299A], pin |
Ilustrace 27. Kabelový svazek napájení příslušenství
