VAHVISTIMEN ASENNUSSARJA BOOM! AUDIO STAGE II:LLE -SIVULAUKUN KANNEN KAIUTTIMET
J063192022-09-26
YLEISTÄ
Jälleenmyyjien asennusta suositellaan.
Sarjan numero
76000745
Mallit
Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).
Asennusvaatimukset
HUOMAUTUS
ÄLÄ sekoita Stage I- ja Stage II-kaiuttimia samassa ajoneuvossa.
Nämä kaiuttimet on tarkoitettu vain vuoden 2014 ja myöhempien mallien Harley-Davidson audiojärjestelmiin. Näiden kaiuttimien käyttäminen 2006 – 2013 vuosien Harley-Davidson audiojärjestelmissä vahingoittaa näitä kauittimia pysyvästi. Näiden kaiuttimien käyttäminen 2005, tai aiempien vuosien Harley-Davidson audiojärjestelmissä vahingoittaa näitä kauittimia pysyvästi.
Tämä sarja on asennettava:
- Ennen Boom! Audio Stage II -sivulaukun kannen kaiutinsarjan asentamista (osanumero 76000319)
- Ensisijaisen katteeseen asennetun vahvistimen asennuksen jälkeen .
- Ennen tai jälkeen maalatun tai pohjustetun sivulaukun kansisarjan asentamisen jälkeen.
- VAIN, jos asennat myös alakatteen kaiutinsarjan: Ennen tai jälkeen maalatun tai pohjustetun alakatteen kaiutinten kansisarjan asentamista.
Tämän sarjan mukana asennettava vahvistin (osanumero 76000277A) on ostettava erikseen Harley-Davidson-jälleenmyyjältä.
HUOMAUTUS
Harley-Davidson-jälleenmyyjää ON pyydettävä päivittämään radion taajuuskorjain ENNEN audiojärjestelmän käyttöä. Audiojärjestelmän käyttö ennen radion taajuuskorjaimen päivitystä VAURIOITTAA kaiuttimia välittömästi. (00645d)
Radion EQ-päivitys käyttäen Digital Technician ® -diagnostiikkatyökalua:
- Suositellaan ennen kaiuttimien asennusta.
- Tarvitaan ennen äänijärjestelmän käyttöönottoa.
- Mittari on saatavana valtuutetulta Harley-Davidson-jälleenmyyjältä.
VAROITUSKuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Asennuksessa täytyy hyödyntää saman vuoden/mallin moottoripyörän korjaamokäsikirjaa. Saat käsikirjan Harley-Davidson-jälleenmyyjältä.
Sähköjärjestelmän ylikuormitus
HUOMAUTUS
Ajoneuvon latausjärjestelmä saattaa ylikuormittua, jos siihen lisätään liikaa sähkölaitteita. Jos yhtä aikaa käytössä olevat sähkölaitteet kuluttavat enemmän virtaa kuin moottoripyörän latausjärjestelmä pystyy tuottamaan, akku saattaa tyhjentyä ja sähköjärjestelmään voi tulla vaurioita. (00211d)
VAROITUSAsennettaessa sähkölaitteita varmista, ettei muutettavaa virtapiiriä suojaavan sulakkeen tai virtakatkaisimen ampeerimäärä ylity. Enimmäisampeerimäärän ylitys voi aiheuttaa sähköhäiriöitä, jotka voivat johtaa kuolemaan tai vakavaan loukkaantumiseen. (00310a)
Tämän sarjan mukana asennettu vahvistin tarvitsee jopa 8 ampeeria enemmän virtaa sähköjärjestelmästä.
Sarjan sisältö
Katso kohdat Kuva 20 ja Taulukko 1 .
VALMISTELU
VAROITUSIrrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)
- Katso lisätietoja korjaamokäsikirjasta. Irrota pääsulake.
VAROITUSIrrota miinuskaapeli (-) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00049a)
- Katso ohjeet seuraavien yleisten vaiheiden suorittamista varten huolto-oppaasta:
- Irrota satula. Säilytä kaikki satulan kiinnitysosat.
- Irrota ECM-teline akun yläosasta.
- Kytke irti molemmat akkukaapelit, negatiivinen kaapeli ensin.
- Irrota oikea sivukate.
- Poista vasen sivukate.
- Irrota kaksi pulttia, joilla sähköteline on kiinnitetty vasemman sivukannen alle.
OIKEAN SIVULAUKUN PORAAMINEN JA LIITTIMEN ASENTAMINEN
| 1. | Poista kaikki tavarat oikeasta sivulaukusta. Irrota satulalaukku. Poista laukun vuoret (jos asennettuina). HUOMAUTUS Maalivaurioiden minimoimiseksi leikkaamisen ja porauksen aikana. Peitä porattavan tai leikattavan alueen molemmat puolet suojateipillä. | |||||||||||||||||||||||
| 2. | Aseta sivulaukku suojatulle alustalle siten, että asennuspuoli (sisäpuoli) on ylöspäin. | |||||||||||||||||||||||
| 3. | Katso Kuva 1 . Aseta malli (1) sivulaukulle. Kohdista läpivientisuojus (2) ja salvan (3) kiinnitinaukot. Poraa reiät kohtiin (4) ja (5) huomautuksen "S'BAG SPEAKER ONLY" alle. | |||||||||||||||||||||||
| 4. | Poraa neljä 4,5 mm:n (3/16″) reikää (5) alemman liittimen laippakiinnityspaikoille. | |||||||||||||||||||||||
| 5. | Poraa 22,5 mm:n (7/8″) reikä (4) liittimen sijaintia varten. | |||||||||||||||||||||||
| 6. | Katso Kuva 14 . Tarkista ohjausreiän sijoittelu nelisuuntaisella laipallisella liittimellä [C36A] (3) valjaissa. | |||||||||||||||||||||||
| 7. | Koe-liitä liitin. Muotoile reikää tarvittaessa sapluunan mukaisesti. | |||||||||||||||||||||||
| 8. | Jos asennat myös vahvistimen oikeaan sivulaukkuun osana alakatteen kaiutinten asennussarjaa: Leikkaa kahden ylemmän laipioliittimen aukot (katso Kuva 1 , Kohdat 6) kyseisen sarjan ohjeiden mukaisesti. HUOMAUTUS VAIN, jos ylemmät aukot leikattu alemmille kaiuttimille: Työnnä liitin alimman sivulaukun reiän läpi sisäpuolelta. |
Kuva 1. Oikean sivulaukun poraaminen Stage II sivulaukkukaiuttimen asennukseen

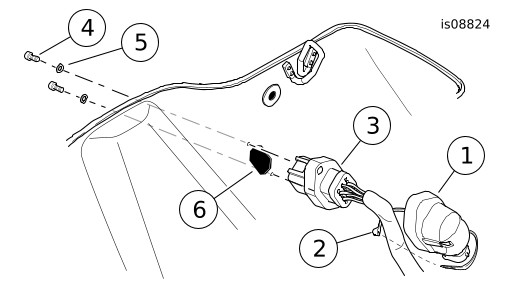

Kuva 2. Nelisuuntaisen valjasliittimen asennus | ||||||||||||||||||||||
| 9. | Katso Kuva 2 . Irrota metallilevy (2) sivulaukun valjaiden nelisuuntaisesta laipioliittimestä (1). Työnnä liitin sivulaukun reiän (4) läpi sisäpuolelta. | |||||||||||||||||||||||
| 10. | Liu'uta metallilevy takaisin sivulaukun ulkopuolelle. Kiinnitä liitin neljällä hylsypääruuvilla (3) sivulaukun sisäpuolelta . Kiristä. Vääntömomentti: 4–4,5 N·m (35–40 in-lbs) Kuusiokolokantainen ruuvi HUOMAUTUS Kaiutinliitännät [36 TB] ja [36 WB] käydään läpi sivulaukun kaiuttimien ohjeissa. |
VASEMMAN SIVULALAUKUN PORAUS JA VAHVISTIMEN JA LIITTIMEN ASENTAMINEN
| 1. | Poista kaikki tavarat vasemmasta sivulaukusta. Irrota satulalaukku. Poista laukun vuoret (jos asennettuina). HUOMAUTUS Maalivaurioiden minimoimiseksi leikkaamisen ja porauksen aikana. Peitä porattavan tai leikattavan alueen molemmat puolet suojateipillä. | |||||||||||||||||||||||
| 2. | Aseta sivulaukku suojatulle alustalle siten, että asennus (sisäpuoli) on ylöspäin. Katso Kuva 3 . Aseta malli (1) sivulaukulle. Kohdista läpivientisuojus (2) ja salvan kiinnitin (3) aukot. Luonnostele liittimen [288A] leikkausviiva (4) sivulaukkuun. Alkuperäiset sivulaukun kannen kaiuttimet ovat olemassa aiemmasta asennuksesta ja vasemmanpuoleiset kaiutinjohdot voisivat olla liittimen reikäkohdassa. Irrota johto ja läpivientisuojus. | |||||||||||||||||||||||
| 3. | Leikkaa liittimen [288A] reikä (4) mallissa (1) katkoviivaa pitkin. | |||||||||||||||||||||||
| 4. | Poraa kaksi ohjausreikää (5) liitinlaipan asennuspaikkoja varten. | |||||||||||||||||||||||
| 5. | Poista sapluuna. Varmista reiän (4) koko sarjan sivulaukun valjaiden 18-suuntaista laippaliitintä [288A] käyttämällä (katso Kuva 13 , osa 4). | |||||||||||||||||||||||
| 6. | Leikkaa reikä liittimelle [288A] sivulaukun seinään. | |||||||||||||||||||||||
| 7. | Katso Kuva 3 , kohta 5. Poraa kaksi 7.25 mm (9/32″) reikää liittimen laipan kiinnityksen ohjausreikien paikkoihin. |

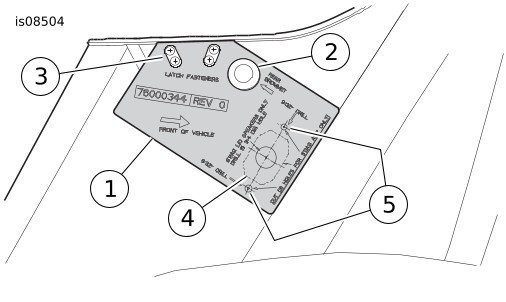

Kuva 3. Vasemman sivulaukun poraaminen Stage II -vahvistimen asennusta varten
Kuva 4. 18-suuntainen liitimen ja kannen asennus vasempaan sivulaukkuun | ||||||||||||||||||||||
| 8. | Katso Kuva 4 . Työnnä sivulaukun valjaiden 18-suuntaisen laipioliittimen (3) tappipuoli sisäpuolelta leikatun liitinreiän (6) läpi. Kiinnitä liitin sivulaukun ulkopuolelta kahdella kuusiokoloruuvilla (4) ja aluslevyillä (5). Kiristä. Vääntömomentti: 4–4,5 N·m (35–40 in-lbs) M5-kuusiokolopääruuvi | |||||||||||||||||||||||
| 9. | Katso Kuva 5 . Napsauta valjaiden kansi (1) 18-suuntaisen liittimen päälle. Kiinnitä nippusiteellä (2). Valjaat kulkevat sivulaukun sisällä sen jälkeen, kun vahvistin on asennettu. |

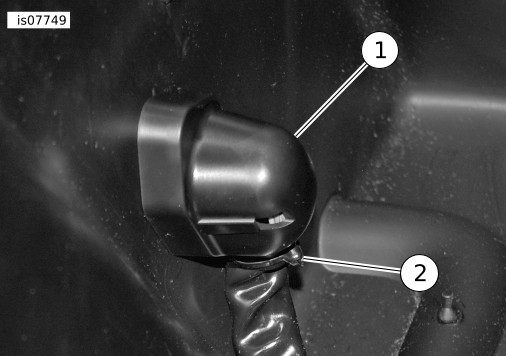

Kuva 5. Valjaiden kansi

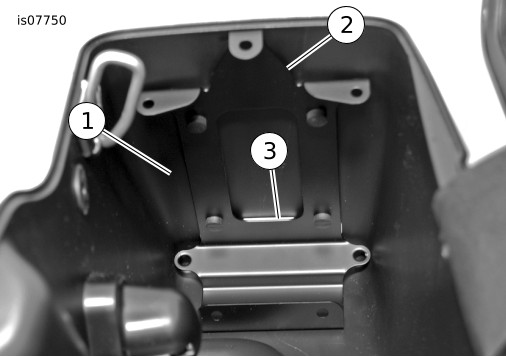

Kuva 6. Vahvistimen kiinnikkeen asennus | ||||||||||||||||||||||
| 10. | Katso Kuva 6. Puhdista sivulaukun taemmat sisä- ja alapinnat 50-50 isopropyylialkoholin ja tislatun veden seoksella. HUOMAUTUS Varmista, että kaikki neljä teipinpalaa on kiinni sivulaukussa. | |||||||||||||||||||||||
| 11. | Irrota neljä suojataustaa vahvistimen kannattimen teipinpaloista. Asemoi kannatin kuvan osoittamalla tavalla. | |||||||||||||||||||||||
| 12. | Katso Kuva 7 . Asenna vahvistimen tappinastat vahvistimeen. Kiristä. Vääntömomentti: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 13. | Asenna läpivientisuojukset. |

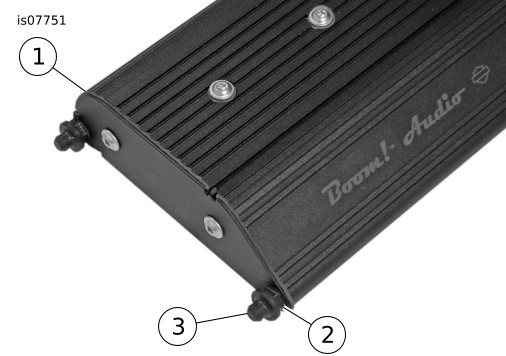

Kuva 7. Vahvistimen tappinastat

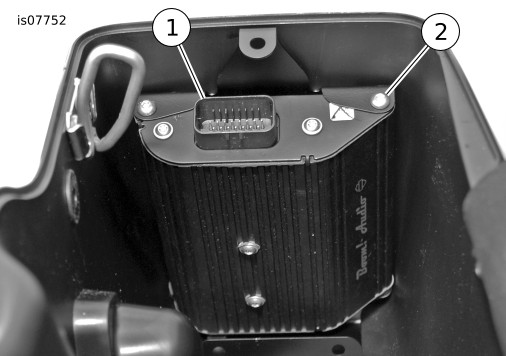

Kuva 8. Vahvistimen asennus | ||||||||||||||||||||||
| 14. | Katso Kuva 8 . Asemoi vahvistin niin, että läpiviennit ovat vahvistimen kannattimen pohjassa olevien reikien sisällä. Liu'uta yläosa kannattimeen. Asenna kuusiokolokupukantaruuvit (2). Kiristä. Vääntömomentti: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 15. | Katso Kuva 9 . Liitä sivulaukun valjaiden liitin [149] vahvistimen yläosaan. Reititä sivulaukun sivuvaljaat vasemman sivulaukun sisältä. Puhdista sivulaukun sisä- ja sivupinnat valjaiden kulkualueelta 50-50 isopropyylialkoholin ja tislatun veden seoksella. Kiinnitä nippusiteillä ja alustoilla kuvan osoittamalla tavalla. |
HUOMAUTUS
Kaiutinliitännät [37TB] ja [37WB] sisältyvät sivulaukun kaiuttimien ohjeisiin.
| 1 | Vahvistimen valjaiden liitin |
| 2 | Johtosarja |
| 3 | Valjaiden nippuside |
| 4 | Johtosarja |
Kuva 9. Sisempien valjaiden reititys
VAHVISTIMEN VALJAIDEN ASENNUS
HUOMAUTUS
Nämä kärjet auttavat varmistamaan, että kaikki johdotus mahtuu satulan alle, erityisesti useiden vahvistinten asennuksissa:
- Aloita ajoneuvon puolella olevien vahvistinvaljaiden reititys suuresta 18-suuntaisesta vahvistinliittimestä [288B] kohti ajoneuvon etuosaa. Suuri liitin ei mahdu kapeampien väylien läpi.
- Reititä kaikki valjaat rungon kiskon alta , jotta kannet tai istuimet eivät jää puristuksiin.
- Reititä KAIKKI vahvistinvaljaiden haarat poispäin sytytystulpan johtimista. Läheisyys aiheuttaa melua äänijärjestelmään.
- Kun reitität johtoja ajoneuvon toiselta puolelta toiselle, työnnä valjaat akun takana olevan runkolokeron alta, jotta akkukotelo on käytettävissä.
- Reititä kuusisuuntaiset mustat, vaaleanpunajohtoiset ääniliittimet oikean runkokiskon alta oikeaan sivukatteeseen. Niputa ABS-moduulin eteen (jos sellainen on).
| 1. | Katso Kuva 10. Reititä ajoneuvon puolella olevat vahvistinvaljaat (1) sivulaukun kiinnitysalueelle ajoneuvon alusta alkaen. Reititä valjaat takapyörän hammaspyörän ympäri sivulaukun tukikiskon suuntaisesti. |
Kuva 10. Johtosarjan reititys | ||||||||
| 2. | Reititä valjaat: a. rungon takaa ja alta, b. satulan alla olevalle akkualueelle. | |||||||||
| 3. | Kiinnitä valjaat löyhästi sivulaukun tukeen nippusiteillä (2). Käytä suurta reikää sivulaukun takakiinnityspisteen lähellä tai jotakin tuen pohjassa olevaa nippusiteen aukkoa. | |||||||||
| 4. | Asenna vasen sivulaukku väliaikaisesti tukikokoonpanoon. Kun riittävä välys on varmistettu, kiristä nippusiteet. Irrota sivulaukku. a. Varmista, että ajoneuvon sivuvaljaiden liittimet yltävät sivulaukun liittimiin. b. Varmista, että vahvistinvaljaiden liittimet ja valjaiden reititys ovat irti kaikista liikkuvista osista. c. Varmista, ettei kosketusta synny iskunvaimentimen ollessa täydessä laajuudessa ja puristuksessa. HUOMAUTUS Jatka valjaiden reititystä kohti ajoneuvon etuosaa. | |||||||||
| 5. | Etsi musta nelisuuntainen Molex-liitin [296A] satulan alaisen alueen takaa. FLHX/FLTRX-mallit: Katteesta tulevassa hyppyvaljaissa. FLHTCU/FLHTK-mallit: Sovitinvaljaissa, joissa on kaksi 16-suuntaista ([162C] ja [162D]) ja kaksi nelisuuntaista ([296A] ja (297B]) liitintä. Kun takaosaan on asennettu VAIN YKSI Stage II -vahvistin: Irrota [296A]-liittimen pistoke. Kytke vahvistinvaljaat. KUN KAKSI tai useampia Stage II -vahvistimia on asennettu taakse: Liitä tämän sarjan äänitulovaljaat (15) sovittimen valjaiden liitinpuoliskoihin [296A] ja (297B]. Kytke vahvistinvaljaiden liitin [296A] äänitulovaljaisiin. | |||||||||
| 6. | Katso Kuva 11 . a. Paikanna 2-päinen Delphi CAN-liitin [319B] (1) oikealla puolella kannen alla. b. Suojus on päätevastussarja, joka on kiinnitetty sähköiseen caddyyn. Irrota liitin [319B] vastuslaatikosta. c. Liitä [319A] (ks. Kuva 18 osa 9) valjaista ajoneuvon [319B]-liittimeen. d. Jos tämä on ainoa (takana oleva) vahvistinliitäntä tässä asennuksessa, yhdistä valjaiden [319B]-sivu (Katso Kuva 18 osa 10) sarjasta takaisin päättyvään vastussarjaan B-vaiheesta. Jos useita takavahvistimia käytetään daisy-ketju [319B] tästä johtosarjasta [319A] seuraavan vahvistimen johtosarjaan. Tarkista aina, että jäljellä oleva liitin [319B] on liitetty ajoneuvon päätevastukseen. | |||||||||
| 7. | a. Etsi liitin 299 ajoneuvosta (sisäkatteen alla, tarkista korjaamokäsikirjasta tarkka sijainti). Liitin on saatettu jo yhdistää katteen vahvistimeen. b. Asenna 69200921-Y (katso Kuva 17 ) ajoneuvon puolelle 299, toinen pää katteen vahvistimen johtosarjaan. c. Asenna 69201545 hyppyjohdin (katso Kuva 16 69200921-Y:n toiseen päähän katteen sisällä. (Jos 69201545-hyppyjohdin on jo asennettu ajoneuvoon, siirry eteenpäin kohtaan e. Älä asenna useampaa kuin yhtä 69201545-hyppyjohdinta.) d. Reititä 69201545 hyppyjohdin sisäkatteeseen ja lankaan seuraten katteen johtosarjan reititystä. e. Etsi 69201545 hyppyjohdin RH-puolen alla lähellä [319] liittimiä. Jos 69201545 on olemassa edellisestä asennuksesta, muodosta yhteys [299]:lle 6920921-Y:n avulla oikeanpuoleisen kannen alla. HUOMAUTUS Jos ajoneuvon perään asennetaan yksi tai useampi vahvistin, jopa kahta 69200921-liitintä voi käyttää. HUOMAUTUS
|
Kuva 11. CAN-liitin [319B], oikean sivukatteen alla | ||||||||
| 8. | Reititä akun nastan haara akun navoille, mutta ÄLÄ liitä akkukaapeleita nyt. | |||||||||
| 9. | Reititä pidempi valjaiden haara (kuusisuuntaisella pistokeliittimellä [36B]) ajoneuvon oikealle puolelle. Kiinnitä valjaat löyhästi sivulaukun tukeen nippusiteillä (3). Käytä suurta reikää sivulaukun takakiinnityspisteen lähellä tai jotakin tuen pohjassa olevaa nippusiteen aukkoa. | |||||||||
| 10. | Asenna oikea sivulaukku väliaikaisesti tukikokoonpanoon. Kun riittävä välys on varmistettu, kiristä nippusiteet. Irrota sivulaukku. a. Varmista, että ajoneuvon puolen valjaiden liitin [36B] saavuttaa sivulaukun liittimen [36A], joka on asennettu aiemmin. b. Varmista, että vahvistinvaljaiden liitin ja valjaiden reititys ovat irti kaikista liikkuvista osista. c. Varmista, ettei kosketusta synny iskunvaimentimen ollessa täydessä laajuudessa ja puristuksessa. | |||||||||
| 11. | Noudata Boom! Audio -sivulaukun kaiutinsarjan ohjeita asennuksen viimeistelemiseksi. |
SIVULAUKUN JOHDOTUS
| 1. | Katso Kuva 12 . Asenna vahvistimen kansi kannattimeen. Kiinnitä kolmella kiinnikkeellä. | |||||
| 2. | Sivulaukun vuoraukset (jos olemassa): Siisti sivulaukun vuoraukset. Asenna sivulaukun vuoraukset. |

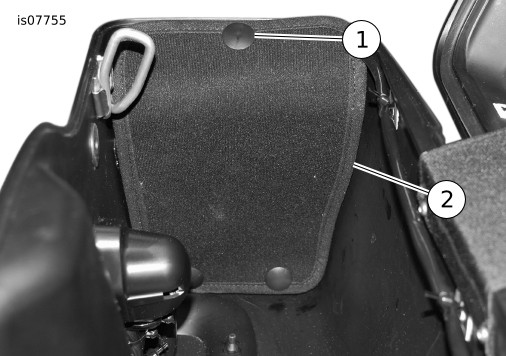

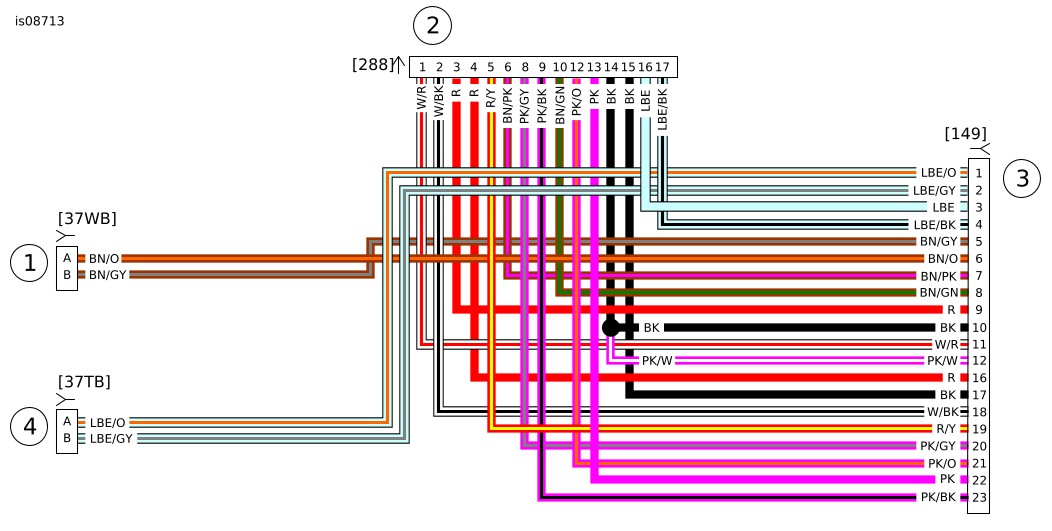

Kuva 12. Vahvistimen kansi | ||||
| 3. | Asenna sivulaukut. Kytke kaikki sivulaukun liittimet. | |||||
| 4. | Kiinnitä uusi sivulaukun kapasiteettitarra (sisältyy sivulaukun kansisarjaan) vasemman sivulaukun olemassa olevan tarran päälle. Huomioi vahvistimen asennuksen vuoksi vasemman sivulaukun muutettu kuormitusraja. | |||||
| 5. | Asenna sähköteline vasemman sivukannen alle, josta kaksi pulttia on poistettu aikaisemmin. Kiristä. Vääntömomentti: 8,1–10,8 N·m (72–96 in-lbs) | |||||
| 6. | Asenna vasen sivukate paikalleen. | |||||
| 7. | Asenna oikea sivukate paikalleen. |
| 1 | Katteen vahvistimen liitin [149] |
| 2 | Vasen puoli, diskantti/keskitaso, sivulaukun kaiutin [37TB] |
| 3 | Vasen puoli, bassokaiutin, sivulaukun kaiutin [37WB] |
| 4 | Vasen puoli, sivulaukun liitin [288] |

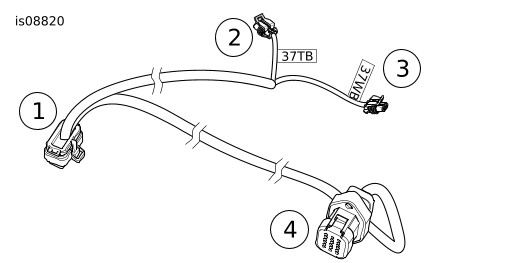

Kuva 13. Valjaat, vasemmanpuoleisen sivulaukun kaiutin

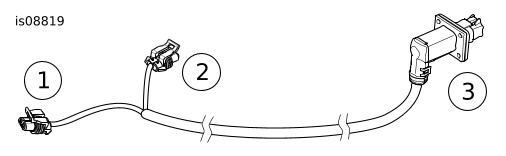

| 1 | Oikea puoli, bassokaiutin, sivulaukun kaiutin [36WB] |
| 2 | Oikea puoli, diskantti/keskitaso, sivulaukun kaiutin [36TB] |
| 3 | Oikeanpuoleinen kaiuttimen ulostulo [36A] |

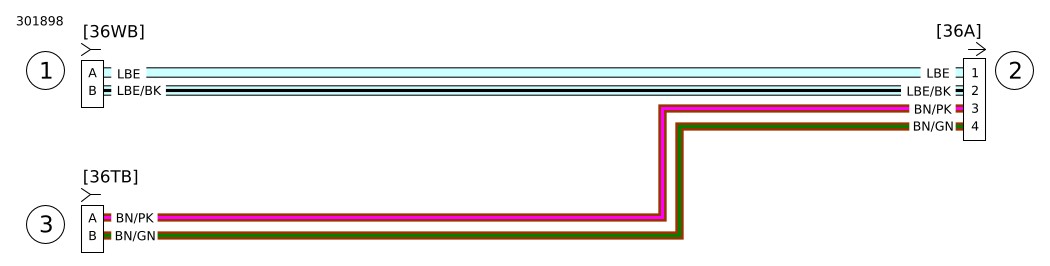

Kuva 14. Johtosarja, takakaiuttimen hyppyjohdin
| 1 | Radion takakanavan ulostuloliitin [296] |
| 2 | Äänen tuloliitin [3] |
Kuva 15. Äänen sisäänmenon ja ulostulon johtosarja
| 1 | Lisävarustevirta [299A] |
| 2 | Lisävarustevirta [299B] |
Kuva 16. Johtosarja, hyppyjohdin
| 1 | Lisävarustevirta [299B] |
| 2 | Lisävarustevirta [299A] |
Kuva 17. Lisätarvikevirran johtosarja
| 1 | Vasemmanpuoleinen sivulaukun liitin [288] |
| 2 | Sivulaukun kaiuttimen yleisliitäntä [36B] |
| 3 | Toissijaisen vahvistimen sisääntulo [296] |
| 4 | Inline B +-liitin [160A/B] |
| 5 | Akun plusnapa [B+] |
| 6 | Vahvistimen sulake |
| 7 | Akun miinusnapa [B-] |
| 8 | Lisävaruste/sytytys virta [299] |
| 9 | Uusi CAN-liitin [319A] OE-johtosarjaan. |
| 10 | CAN-liitin [319B] terminaalin vastukseen, tai dasiy-ketju lisävahvistimen johtosarjaan. |

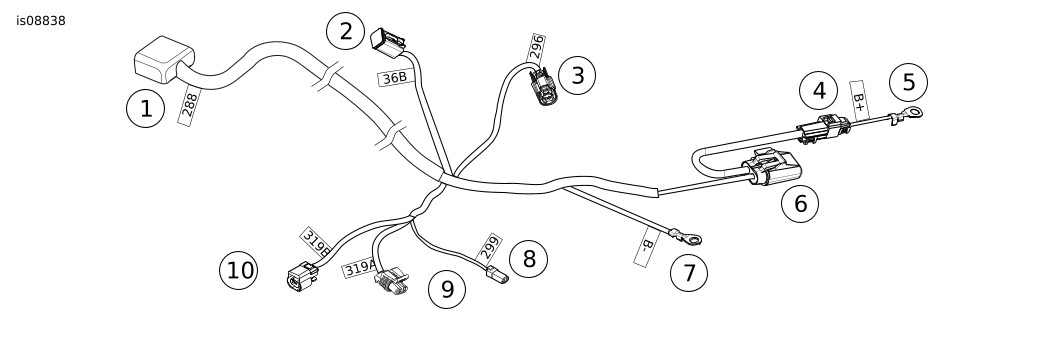

Kuva 18. Johtosarja
| 1 | Vasemman puolen katekaiutin (asennettu aiemmin) |
| 2 | Oikeanpuoleinen katekaiutin (asennettu aiemmin) |
| 3 | Vahvistin, kate (asennettu aikaisemmin) |
| 4 | Vahvistin, vasemmanpuoleinen sivulaukku |
| 5 | Vasemmanpuoleinen sivulaukun kaiutin |
| 6 | Asenna oikeanpuoleinen sivulaukun kaiutin |
| 7 | Liitin [162] (satulan alla) |
| 8 | Liitin [162] (sisäkate) |
| 9 | Hyppyvaljaat (mallit, joissa ei ole Tour-Pakia |
| 10 | Liitin [296B] |
| 11 | Kaiuttimen liitäntä (mallit Tour-Pakilla) |
| 12 | Vahvistimen liitin [149] |
| 13 | Vahvistimen liitin [288] |
| 14 | Liitäntä akkuun [B+ ja B-] |
| 15 | Uusi CAN-liitin [319A] OE-johtosarjaan. |
| 16 | CAN-liitin [319B] terminaalin vastukseen, tai dasiy-ketju lisävahvistimen johtosarjaan. |
Kuva 19. Sivulaukun kaiuttimet ja vasemmanpuolen sivulaukkuvahvistin
VIIMEISTELY
HUOMAUTUS
Estääksesi mahdolliset äänijärjestelmän vahingot, varmista, että virtakytkin on OFF-asennossa ennen akkukaapeleiden kiinnittämistä.
VAROITUSLiitä akun pluskaapeli (+) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00068a)
| 1. | Katso lisätietoja korjaamokäsikirjasta. Liitä akun navan haarat akun napoihin (ensin punainen positiivinen kaapeli). a. Aseta +-rengasnapa akun positiiviseen napaan. Asenna pultti. b. Aseta linjasulakepidike paikkaan, johon pääsee helposti käsiksi. c. Aseta --rengasnapa akun negatiiviseen napaan. Asenna pultti. d. Kiristä molemmat pultit momenttiin 6,8–7,9 N·m (60–70 in-lbs) . | |
| 2. | Voitele akun navat vaseliinilla tai jollakin syöpymistä estävällä aineella. | |
| 3. | Asenna ECM-kori huolto-ohjeiden mukaisesti. | |
| 4. | Katso lisätietoja korjaamokäsikirjasta. Asenna satula. Kun satula on asennettu, varmista sen kiinnitys vetämällä sitä ylöspäin. | |
| 5. | Asenna pääsulake. |
HUOLTO-OSAT

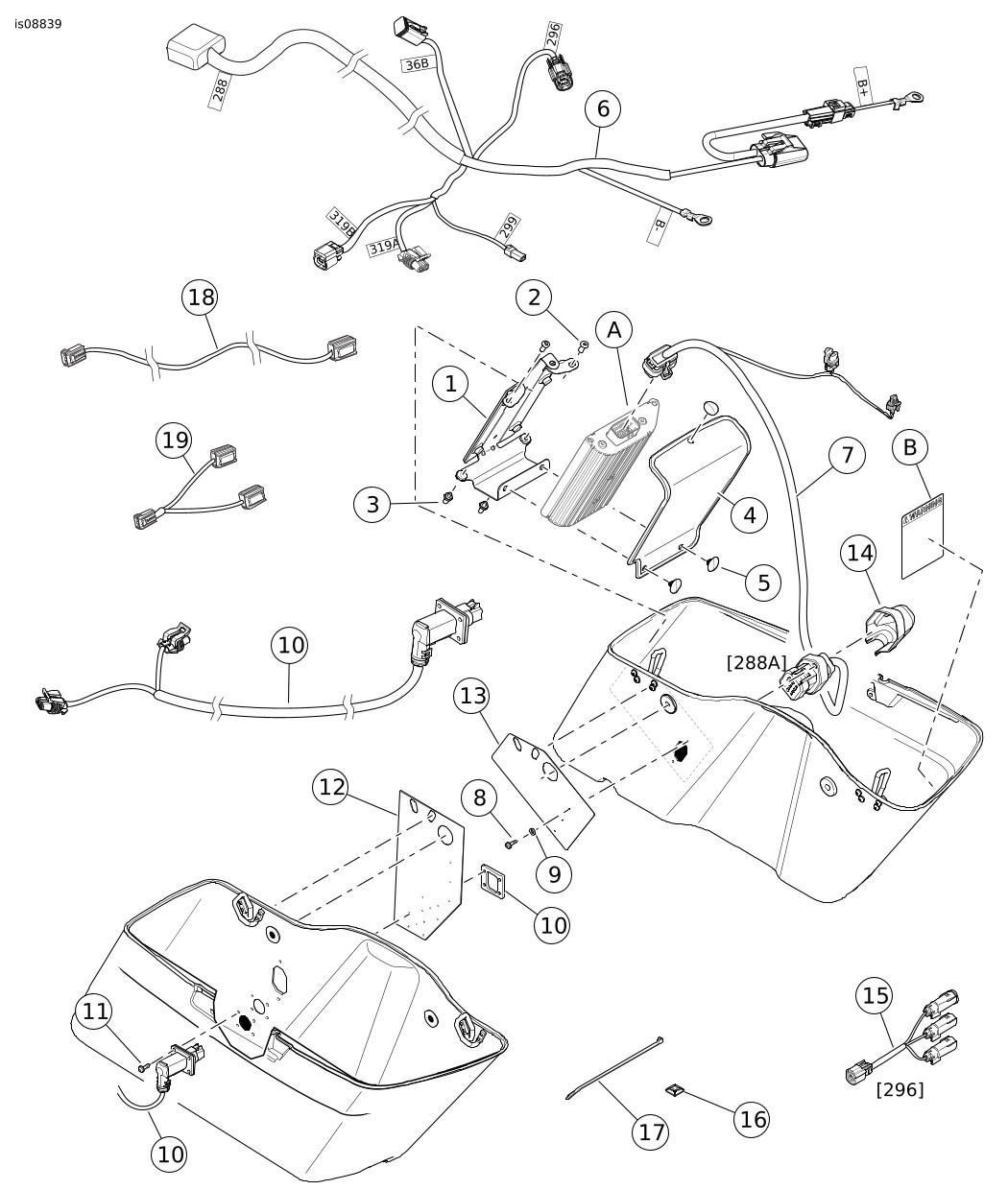

Kuva 20. Huolto-osat, vahvistimen asennussarja Boom! Audio -sivulaukun kaiuttimet
HUOLTO-OSAT
Taulukko 1. Huolto-osat
Kohde | Kuvaus (määrä) | Osanumero |
|---|---|---|
1 | Vahvistimen pidike | 76000282A |
2 | Ruuvi, kuusiokolo, kupukanta (2), 1/4-20x0,62 pitkä, luokka 8, lukkoalueella | 926 |
3 | Tappinasta (2) | 12600087 |
4 | Kansi, vahvistin | 76000502 |
5 | Kiinnike, työnnettävä (3) | 12600068 |
6 | Valjaat, ajoneuvon puoli, Boom! Audio Stage II -sivulaukun kaiutin | 69201541 |
7 | Valjaat, sivulaukun puoli, Boom! Audio Stage II -vasen sivulaukun kaiutin | 69200923 |
8 | Ruuvi, kuusiokolokanta, M5-0,8x12 mm (2”) pitkä (2) | 3798M |
9 | Litteä aluslevy, M5 (2) | 6454 |
10 | Valjaat, sivulaukun puoli, Boom! Audio Stage II -oikean sivulaukun kaiutin | 69200916 |
11 | Ruuvi, kupukanta, TORX, #8-32 x 0,62 tuumaa pitkä, ruostumaton, lukkoalueella (4) | 10200065 |
12 | Poramalli, sivulaukun vahvistimen liitin (oikea) | 76000603 |
13 | Poramalli, sivulaukun kaiuttimen liitin (vasen) | 76000344 |
14 | Kansi, sivulaukun vahvistinliitin | 69200586 |
15 | Johtosarja, audion sisääntulo | 69201092 |
16 | Jalusta, nippuside (10) | 69200342 |
17 | Nippuside (10) | 10006 |
18 | Hyppyjohtimen johtosarja | 69201545 |
19 | Ylläpitolaturin liitin | 69200921 |
Tuotteet, jotka mainitaan tekstissä, mutta eivät sisälly sarjaan: | ||
A | Vahvistin (osanumero 76000277A, ostetaan erikseen) | |
B | Sivulaukun kapasiteettietiketti (osanumero 14001047, sivulaukun kansisarjasta) | |
Johdotuksen diagrammin tiedot
Johtojen värikoodit
Yksivärisen johdot: Katso liittimen/kytkentäkaavion symbolit (tyypillinen). Alpha-koodi ilmaisee johdon värin.
Raidalliset johdot: Koodi on kirjoitettu kauttamerkillä (/) yksivärisen ja raidallisen koodin välillä. Esimerkiksi, jäänne, joka on merkitty GN/Y on vihreä johto keltaisella raidalla.
Kytkentäkaavion symbolit
Katso Liittimen/Kytkentäkaavion symbolit (tyypilliset). Hakasulkeet [] merkitsevät liittimen numeroita. Kirjain hakasulkeissa merkitsee, mikäli sijainti on pistoke vai nasta.
A = nasta: Kirjain A ja nastan symboli liittimen numeron jälkeen merkitsee nastan puolta terminaalin liittimessä.
B = pistoke: Kirjain B, sekä pistokkeen symboli liittimen luvun jälkeen merkitsee pistopuolen päätteen liittimissä. Kytkentäkaaviot muut symbolit ovat seuraavat:
Diodi: Diodi antaa virtaa vain yhteen suuntaan virtapiirissä.
Johtojen väli: Johtojen välejä käytetään näyttämään vaihtoehtoja variansseissa tai sivunvaihdoissa.
Ei yhteyttä: Kaksi toisensa ylittävää johtoa kytkentäkaaviossa, joissa ei näy liitosta, merkitsee, että niitä ei ole yhdistetty.
Piiri /: Tämä symboli osoittaa täydellisen kytkentäkaavion toisella sivulla. Symboli on määrittää myös virran suunnan.
Liitos: Liitos on kohta, jossa kaksi tai useampi johto ovat liitettynä yhteen kytkentäkaaviossa. Liitoksen osoitus osoittaa ainoastaan, että johdot on liitetty siihen virtapiiriin. Ei ole liitoksen todellinen sijainti johtosarjassa.
Maadoitus: Maadoitus voidaan luokitella puhtaaksi tai likaiseksi. Puhtaat maadoitukset tunnistetaan (BK/GN)-johdoista ja niitä käytetään yleensä sensoreissa tai moduuleissa.
HUOMAUTUS
Puhtaasti maadoitetut eivät yleensä sisällä sähkömoottoreita, puolia tai mitään, mikä voisi aiheuttaa häiriöitä maadoituspiirissä.
Likaiset maadoitukset tunnistetaan (BK)-johdosta ja niitä käytetään komponenteille, jotka eivät ole herkkiä sähköhäiriöille.
Parikaapeli: Tämä symboli osoittaa, että kaksi johtoa ovat kierretty yhteen johtosarjassa. Tämä minimoi sulkuventtiilien sähkömagneettisia häiriöitä ulkoisista lähteistä. Jos näiden johtojen korjaukset ovat välttämättömiä, johtojen tulisi pysyä kierrettyinä.
| 1 | Liittimen numero |
| 2 | Terminaalin koodi (A = tappi, B = pistoke) |
| 3 | Yksivärinen johto |
| 4 | Raidallinen johdon väri |
| 5 | Liittimen symboli |
| 6 | PIN-symboli |
| 7 | Diodi |
| 8 | Johtojen väli |
| 9 | Ei yhteyttä |
| 10 | Piiri / |
| 11 | Liitos |
| 12 | Maadoitus |
| 13 | Parikaapeli |
Kuva 21. Liittimen/Kytkentäkaavion symbolit
Taulukko 2. Johtojen värikoodit
ALPHA-KOODI | JOHDON VÄRI |
|---|---|
BE | Sininen |
Musta | Musta |
BN | Ruskea |
GN | Vihreä |
GY | Harmaa |
LBE | Vaaleansininen |
LGN | Vaaleanvihreä |
O | Oranssi |
PK | Vaaleanpunainen |
R | Punainen |
TN | Vaaleanruskea |
V | Violetti |
W | Valkoinen |
Y | Keltainen |
| 1 | Positiivinen rengasliitin [B+] |
| 2 | Inline B +-liitin |
| 3 | Vahvistimen sulake |
| 4 | Valjaat, takakaiuttimen ristiliitin [36B] |
| 5 | Toissijainen vahvistimen sisääntulo [296B] |
| 6 | Negatiivinen rengasliitin [B-] |
| 7 | Vasemman sivulaukun vahvistinliitin [288] |
| 8 | CAN-liitin [391A] |
| 9 | CAN-liitin [391B] |
| 10 | Lisävaruste/Sytytysvirta [299B] |
Kuva 22. Sivulaukun kaiuttimen johtovaljaat
| 1 | Toissijaisen vahvistimen sisääntulo |
| 2 | Toissijaisen vahvistimen sisääntulo |
| 3 | Toissijaisen vahvistimen sisääntulo |
| 4 | Toissijaisen vahvistimen sisääntulo |
Kuva 23. Audion sisääntulon johtosarja
| 1 | Vasemmanpuoleisen bassokaiuttimen liitin [37WB] |
| 2 | Vasemmanpuoleinen liitin [288] |
| 3 | Katteen vahvistimen liitin [149] |
| 4 | Vasemmanpuoleisen diskantti-keskialueen liitin [37TB] |
Kuva 24. Vasemmanpuoleisen sivulaukun kaiuttimen johtosarja
| 1 | Oikean takabassokaiuttimen ulostulo [36WB] |
| 2 | Oikean takakaiuttimen ulostulo [36A] |
| 3 | Oikean diskantti-keskialueen ulostulo [36TB] |
Kuva 25. Takakaiuttimen hyppyjohdinsarja
| 1 | Lisävaruste/virta [299B] |
| 2 | Lisävaruste/virta [299A] |
Kuva 26. Takana olevat hyppyjohtimen johtosarja
| 1 | Lisävarustevirta [299B], pistoke |
| 2 | Lisävarustevirta [299A], nasta |
| 3 | Lisävarustevirta [299A], nasta |
| 4 | Lisävarustevirta [299B], pistoke |
| 5 | Lisävarustevirta [299A], nasta |
| 6 | Lisävarustevirta [299A], nasta |
Kuva 27. Lisävarustevirta [299B]
