KIT PEMASANGAN AMPLIFIER UNTUK SPEAKER BOOM! AUDIO STAGE II UNTUK PENUTUP TAS SADEL
J063192022-09-26
UMUM
Dianjurkan untuk dipasang oleh dealer.
Nomor Kit
76000745
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
CATATAN
DILARANG menggabungkan speaker Tahap I dan Tahap II pada kendaraan yang sama.
Speaker ini HANYA untuk digunakan di sistem audio Harley-Davidson tahun 2014 dan setelahnya . Jika speaker ini digunakan pada sistem audio Harley-Davidson tahun 2006-2013 , speaker ini AKAN rusak secara permanen. Jika speaker ini digunakan pada sistem audio Harley-Davidson tahun 2005 atau lebih awal , speaker ini AKAN rusak secara permanen.
Kit ini harus dipasang:
- Sebelum pemasangan Kit Boom! Audio Stage II untuk Penutup Tas Sadel (No. Komponen 76000319)
- Setelah pemasangan amplifier yang dipasang di fairing PRIMARY.
- Sebelum ATAU setelah pemasangan Kit Penutup Tas Sadel yang telah dicat atau yang sudah dipoles sebelumnya.
- HANYA jika juga memasang Kit Speaker Bagian Bawah Fairing: Sebelum ATAU setelah pemasangan Kit Penutup Speaker Bagian Bawah Fairing yang telah dicat atau sudah dipoles sebelumnya.
Amplifier (No. Komponen 76000277A) yang dipasang dengan kit ini harus dibeli secara terpisah dari dealer Harley-Davidson.
PEMBERITAHUAN
EQ radio HARUS diperbarui oleh dealer Harley-Davidson SEBELUM mengoperasikan sistem audio. Pengoperasian sistem audio sebelum pembaruan EQ akan CEPAT merusak speaker. (00645d)
Pembaruan Radio EQ dengan menggunakan alat diagnostik Digital Technician ® II adalah sebagai berikut:
- Dianjurkan sebelum PEMASANGAN speaker
- Wajib dilakukan sebelum MENGOPERASIKAN sistem audio.
- Hanya tersedia melalui dealer Harley-Davidson resmi.
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
Kelebihan Muatan Kelistrikan
PEMBERITAHUAN
Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)
PERINGATANSaat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)
Amplifier yang diinstal dengan kit ini membutuhkan arus tambahan hingga 8 ampere dari sistem kelistrikan.
PERSIAPAN
PERINGATANUntuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
- Lihat manual servis. Lepas sekring utama.
PERINGATANLepas kabel baterai negatif (-) terlebih dahulu. Jika kabel positif (+) bersentuhan dengan arde saat kabel negatif (-) masih tersambung, percikan yang timbul dapat mengakibatkan ledakan baterai, yang dapat menyebabkan kematian atau cedera parah. (00049a)
- Lihat manual servis untuk melakukan langkah-langkah umum berikut:
- Lepas jok. Simpan semua perangkat keras dudukan jok.
- Lepaskan kotak ECM dari atas baterai.
- Lepaskan kedua kabel baterai, lepas kabel negatif terlebih dahulu.
- Lepas penutup samping kanan.
- Lepas penutup samping kiri.
- Lepaskan dua baut yang menahan kotak listrik di bawah penutup sisi kiri.
PENGEBORAN DI TAS SADEL KANAN DAN PEMASANGAN KONEKTOR
| 1. | Lepaskan semua benda dari tas sadel sebelah kanan. Lepaskan tas sadel. Lepaskan lapisan dalam kantong (jika ada). CATATAN Untuk meminimalkan kerusakan pada cat selama pemotongan dan pengeboran. Tutupi kedua sisi area yang dibor atau dipotong dengan selotip. | |||||||||||||||||||||||
| 2. | Tempatkan tas sadel pada permukaan yang terlindung dengan sisi pemasangan (bagian dalam) menghadap ke atas. | |||||||||||||||||||||||

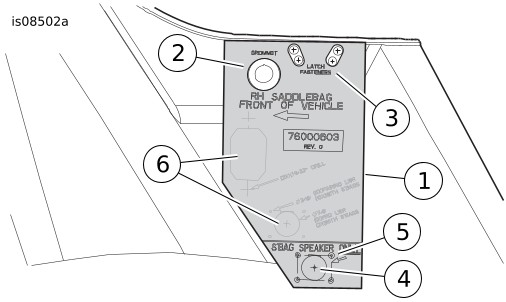

| 3. | Lihat Gambar 1 . Tempatkan templat (1) pada tas sadel. Sejajarkan bukaan gromet (2) dan kaitkan (3) bukaan pengencang. Bor lubang di lokasi (4) dan (5), di bawah tanda "SPEAKER TAS SADEL SAJA". | |||||||||||||||||||||||
| 4. | Bor empat lubang (4.5 mm (3/16 in) (5) untuk lokasi pemasangan flensa konektor di bagian bawah . | |||||||||||||||||||||||
| 5. | Bor lubang 22.5 mm (7/8 in) (4) untuk lokasi konektor. | |||||||||||||||||||||||
| 6. | Lihat Gambar 14 . Periksa penempatan lubang pertama dengan konektor flensa empat arah [C36A] (3) pada harnes. | |||||||||||||||||||||||
| 7. | Uji kecocokan konektor. Bentuk lubang seperti yang terlihat pada templat jika perlu. | |||||||||||||||||||||||
| 8. | Jika juga memasang amplifier di sebelah kanan tas sadel sebagai bagian dari Kit Pemasangan Speaker Fairing Bagian Bawah: Potong bukaan (lihat, Gambar 1 , Artikel 6) untuk dua konektor sekat atas saat ini, sesuai instruksi dalam kit itu. CATATAN HANYA jika bukaan atas dipotong untuk speaker bagian bawah: Masukkan konektor melalui lubang tas sadel terendah dari dalam. |
Gambar 1. Pengeboran Tas Sadel Sebelah Kanan untuk Pemasangan Speaker Sadel Stage II

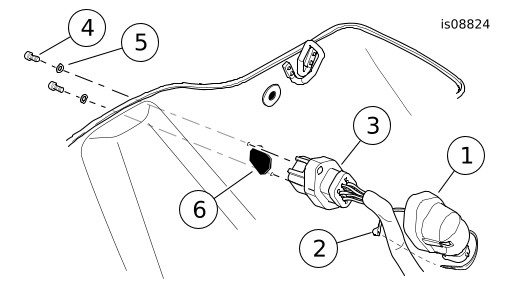

Gambar 2. Pemasangan Konektor Harnes Empat Arah | ||||||||||||||||||||||
| 9. | Lihat Gambar 2 . Lepaskan pelat logam (2) dari konektor sekat empat arah (1) pada harnes tas sadel. Masukkan konektor melalui lubang tas sadel (4) dari dalam. | |||||||||||||||||||||||
| 10. | Geser pelat logam kembali ke konektor di luar tas sadel. Amankan konektor dengan empat sekrup kepala soket (3) dari dalam tas sadel. Kencangkan. Torque: 4–4,5 N·m (35–40 in-lbs) Sekrup kepala soket segienam CATATAN Koneksi speaker [36TB] dan [36WB] tercakup dalam instruksi untuk Speaker Tas Sadel. |
PENGEBORAN DI TAS SADEL SEBELAH KIRI DAN PEMASANGAN AMPLIFIER DAN PEMASANGAN KONEKTOR
| 1. | Lepaskan semua benda dari tas sadel sebelah kiri. Lepaskan tas sadel. Lepaskan lapisan dalam kantong (jika ada). CATATAN Untuk meminimalkan kerusakan pada cat selama pemotongan dan pengeboran. Tutupi kedua sisi area yang dibor atau dipotong dengan selotip. | |||||||||||||||||||||||
| 2. | Tempatkan tas sadel pada permukaan yang terlindung dengan sisi pemasangan (bagian dalam) menghadap ke atas. Lihat Gambar 3 . Tempatkan templat (1) pada tas sadel. Sejajarkan bukaan gromet (2) dan pengencang kait (3). Tandai garis pemotongan (4) untuk konektor [288A] ke tas sadel. Jika tutup speaker tas sadel sudah ada dari pemasangan sebelumnya, kabel speaker sisi kiri bisa berada di lokasi lubang konektor. Lepaskan kabel dan gromet. | |||||||||||||||||||||||
| 3. | Potonglah dengan hati-hati potongan (4) dalam templat (1) untuk konektor [288A] sesuai garis putus-putus. | |||||||||||||||||||||||
| 4. | Bor dua lubang pertama (5) untuk lokasi konektor pemasangan flensa. | |||||||||||||||||||||||
| 5. | Lepaskan templat. Verifikasi ukuran bukaan (4) dengan konektor flensa 18 arah [289-288A] pada harnes tas sadel (lihat Gambar 13 , Artikel 4). | |||||||||||||||||||||||
| 6. | Potong potongan untuk konektor [288A] ke dinding tas sadel. | |||||||||||||||||||||||
| 7. | Lihat Gambar 3 , Artikel 5. Bor dua lubang 7.25 mm (9/32 in) di lokasi pemasangan lubang pertama flensa konektor. |

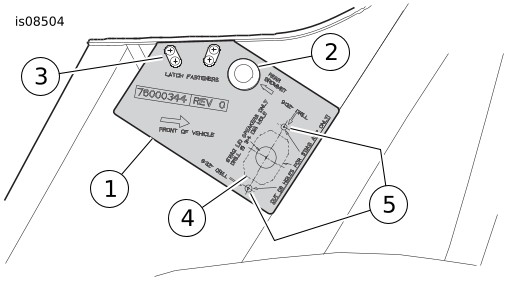

Gambar 3. Pengeboran di Tas Sadel Sebelah Kiri untuk Pemasangan Amplifier Stage II

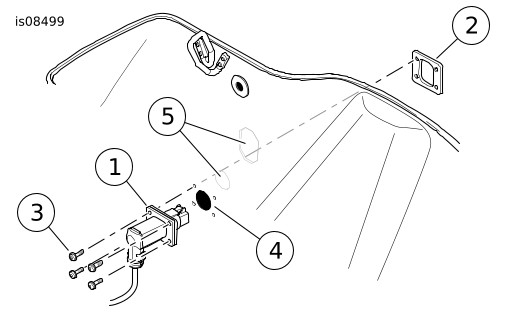

Gambar 4. Konektor 18 Arah dan Pemasangan Penutup untuk Tas Sadel Sebelah Kiri | ||||||||||||||||||||||
| 8. | Lihat Gambar 4 . Masukkan sisi pin konektor sekat 18 arah (3) dari harnes tas sadel melalui potongan konektor (6) dari dalam. Kencangkan konektor dari luar tas sadel dengan dua sekrup kepala soket (4) dan cincin (5). Kencangkan. Torque: 4–4,5 N·m (35–40 in-lbs) Sekrup kepala soket heksagon M5 | |||||||||||||||||||||||

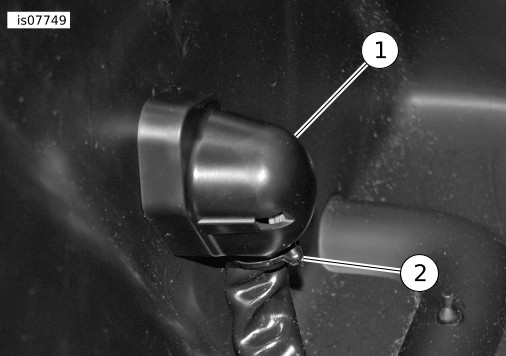

| 9. | Lihat Gambar 5 . Kancingkan penutup harnes (1) di atas konektor 18 arah. Kencangkan dengan pengikat kabel (2). Harnes dimasukkan ke dalam tas sadel setelah amplifier dipasang. |
Gambar 5. Penutup Harnes
Gambar 6. Pemasangan Braket Amplifier | ||||||||||||||||||||||

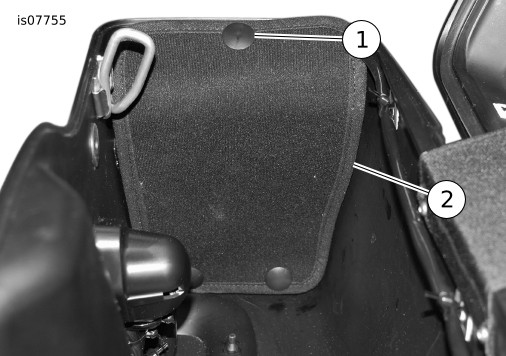

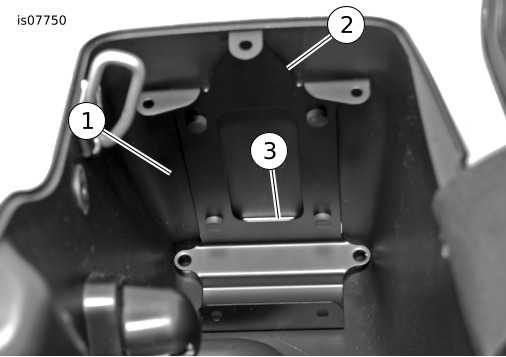

| 10. | Lihat Gambar 6. Bersihkan bagian dalam dari permukaan belakang dan bawah tas sadel dengan campuran 50-50 isopropil alkohol dan air suling. CATATAN Pastikan bahwa keempat lakban bergaris bersentuhan dengan tas sadel. | |||||||||||||||||||||||
| 11. | Lepaskan empat potong pelindung belakang lakban bergaris braket amplifier. Posisikan braket seperti yang diperlihatkan. | |||||||||||||||||||||||

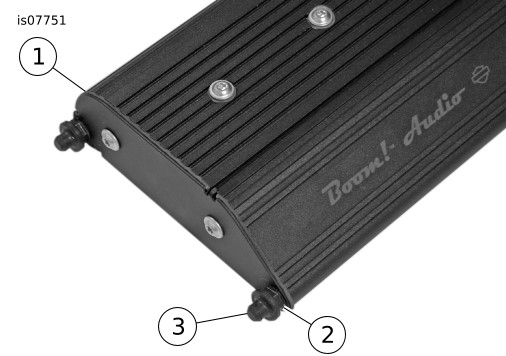

| 12. | Lihat Gambar 7 . Pasang pin baut tanam amplifier pada amplifier. Kencangkan. Torque: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 13. | Pasang gromet. |
Gambar 7. Pin Baut Tanam Amplifier
Gambar 8. Pemasangan Amplifier | ||||||||||||||||||||||
| 14. | Lihat Gambar 8 . Tempatkan amplifier dengan gromet pada lubang di bagian bawah braket amplifier. Geser bagian atas ke dalam braket. Pasang sekrup kepala kancing soket heksagon (2). Kencangkan. Torque: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||

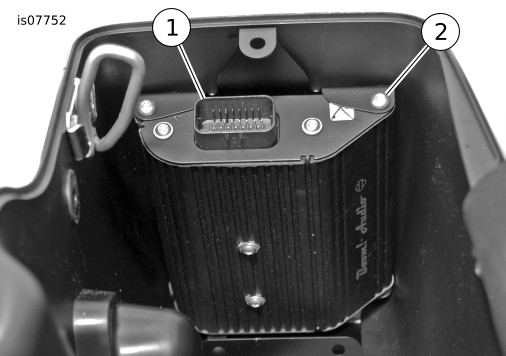

| 15. | Lihat Gambar 9 . Pasang konektor [149] dari harnes tas sadel ke bagian atas amplifier. Arahkan harnes samping tas sadel ke dalam tas sadel sebelah kiri. Bersihkan permukaan bawah dan samping bagian dalam tas sadel di sepanjang jalur harnes dengan campuran 50-50 isopropil alkohol dan air suling. Kencangkan dengan pengikat kabel dan alas seperti yang ditunjukkan. |
CATATAN
Koneksi speaker [37TB] dan [37WB] tercakup dalam instruksi untuk Speaker Tas Sadel.

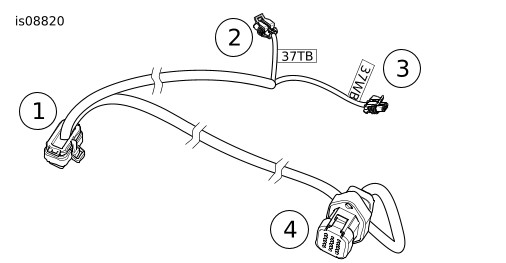

| 1 | Konektor harnes amplifier |
| 2 | Harnes kabel |
| 3 | Pengikat kabel harnes kabel |
| 4 | Harnes kabel |
Gambar 9. Pengaturan Harnes Dalam
PEMASANGAN HARNES AMPLIFIER
CATATAN
Kiat-kiat ini akan membantu memastikan semua kabel pas di bawah sadel, terutama untuk instalasi beberapa amplifier:
- Mulailah mengarahkan harnes amplifier sisi kendaraan dari konektor amplifier 18 arah besar [288B], berlanjut ke arah depan kendaraan. Konektor besar tidak muat melewati bagian yang lebih sempit.
- Arahkan semua harnes kabel di bawah rel rangka untuk menghindari terjepit oleh penutup atau sadel.
- Pastikan untuk mengarahkan SEMUA cabang harnes amplifier menjauh dari kabel busi. Jarak terlalu dekat memicu kebisingan pada sistem audio.
- Saat mengarahkan kabel dari satu sisi kendaraan ke sisi lain, selipkan harnes di bawah baki rangka di belakang baterai agar kompartemen baterai dapat diakses.
- Arahkan konektor audio kabel merah muda enam arah hitam, di bawah rel rangka kanan, ke dalam penutup sisi kanan. Susun dalam satu bundel di depan modul ABS (jika ada).

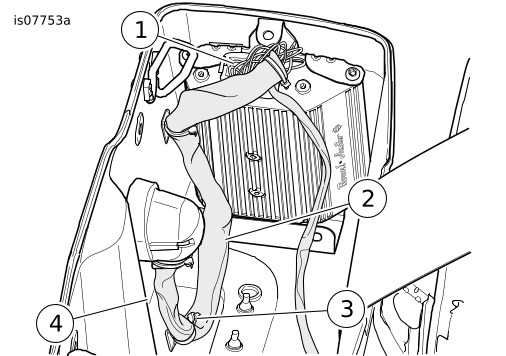

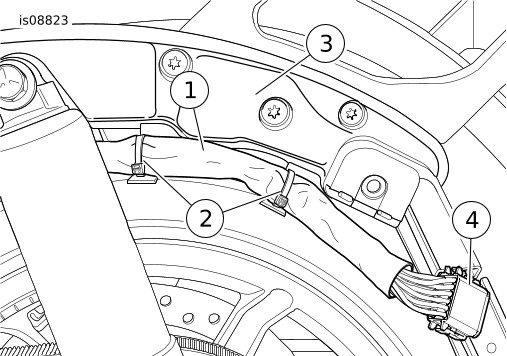

| 1. | Lihat Gambar 10. Arahkan harnes amplifier sisi kendaraan (1) ke area pemasangan tas sadel, dimulai dari kendaraan. Arahkan harnes ke sekitar sproket roda belakang, mengikuti rel pendukung tas sadel. |
Gambar 10. Pengaturan Jalur Harnes | ||||||||
| 2. | Atur jalur harnes: a. di belakang dan di bawah rangka, b. ke area baterai di bawah sadel. | |||||||||
| 3. | Gunakan pengikat kabel (2) untuk mengikat harnes dengan longgar ke penyangga tas sadel. Gunakan lubang besar di dekat sambungan belakang tas sadel atau salah satu slot pengikat kabel di sepanjang bagian bawah penyangga. | |||||||||
| 4. | Untuk sementara, pasang tas sadel kiri ke dalam rakitan penyangga. Kencangkan pengikat kabel setelah dipastkan ada jarak yang cukup. Lepaskan tas sadel. a. Pastikan konektor harnes sisi kendaraan bersentuhan dengan konektor tas sadel. b. Pastikan bahwa konektor harnes amplifier dan jalur harnes bebas dari semua bagian yang bergerak. c. Pastikan tidak ada kontak saat peredam kejut memanjang dan ditekan sepenuhnya. CATATAN Teruskan mengatur jalur harnes ke arah depan kendaraan. | |||||||||
| 5. | Temukan konektor Molex empat arah hitam [296A] di dekat bagian belakang area di bawah sadel. Model FLHX/FLTRX: Pada harnes jumper yang berasal dari fairing. Model FLHTCU/FLHTK: Pada harnes adaptor dengan dua konektor 16 arah ([162C] dan [162D]) dan dua konektor empat arah ([296A] dan (297B). Dengan HANYA SATU amplifier Stage II dipasang di belakang: Lepaskan steker pada konektor [296A]. Sambungkan harnes amplifier. Dengan DUA atau lebih amplifier Stage II yang dipasang di belakang: Colokkan harnes input audio (15) dari kit ini ke bagian konektor [296A] dan (297B] pada harnes adaptor. Colokkan harnes amplifier konektor [296A] ke dalam harnes input audio. | |||||||||

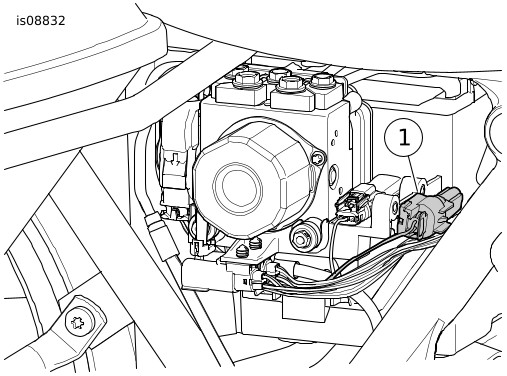

| 6. | Lihat Gambar 11 . a. Cari konektor CAN Delphi 2 jalur [319B] (1) di bawah penutup sisi kanan. b. Tutupnya adalah paket resistor pemutus yang dipasang pada caddy listrik. Lepaskan konektor [319B] dari paket resistor. c. Hubungkan [319A] (Lihat Gambar 18 artikel 9) dari harnes ke [319B] kendaraan. d. Jika ini satu-satunya sambungan amplifier (belakang) dalam instalasi ini, sambungkan sisi [319B] (Lihat Gambar 18 artikel 10) dari harnes kembali ke paket resistor pemutus dari langkah "B" di atas. Jika beberapa amplifier belakang digunakan, buat rantai daisy [319B] dari harnes ini ke [319A] dari harnes amplifier berikutnya. Selalu pastikan bahwa konektor yang tersisa [319B] terhubung ke resistor pemutus dari kendaraan. | |||||||||
| 7. | a. Cari konektor 299 pada kendaraan (di bawah faring dalam, baca petunjuk lokasinya pada manual servis). Konektor ini mungkin sudah terhubung ke amplifier faring. b. Pasang "Y" 69200921 (Lihat Gambar 17 ) ke sisi kendaraan 299, dengan salah satu ujungnya ke harnes amplifier fairing. c. Pasang jumper 69201545 (Lihat Gambar 16 ) ke ujung lain dari "Y" 69200921 di dalam fairing. (Jika jumper 69201545 telah terpasang pada kendaraan, langsung ke "e". Jangan memasang lebih dari satu jumper 69201545.) d. Sambungkan jumper 69201545 melalui faring bagian dalam dan ke dalam celah kabel di sepanjang sambungan harnes Faring. e. Cari ujung jumper 69201545 di bawah penutup sisi kanan di dekat konektor [319]. Jika terdapat 69201545 dari pemasangan sebelumnya, gunakan "Y" 6920921 di bawah penutup sisi kanan RH untuk menyambungkan [299]. CATATAN Jika lebih dari satu amplifier dipasang di bagian belakang kendaraan, maksimal dua konektor 69200921 dapat digunakan. CATATAN
|
Gambar 11. Konektor CAN [319B], di bawah penutup sisi kanan | ||||||||
| 8. | Arahkan cabang terminal baterai ke terminal baterai, tetapi JANGAN menghubungkan kabel baterai sekarang. | |||||||||
| 9. | Arahkan cabang harnes yang lebih panjang (dengan konektor soket enam arah [36B]) ke sisi kanan kendaraan. Gunakan pengikat kabel (3) untuk mengikat harnes secara longgar ke dudukan tas sadel. Gunakan lubang besar di dekat sambungan belakang tas sadel atau salah satu slot pengikat kabel di sepanjang bagian bawah penyangga. | |||||||||
| 10. | Pasang tas sadel sebelah kanan sementara ke dalam rangka dudukan. Kencangkan pengikat kabel setelah dipastkan ada jarak yang cukup. Lepaskan tas sadel. a. Pastikan konektor harnes sisi kendaraan [36B] mencapai konektor tas sadel [36A], yang dipasang sebelumnya. b. Pastikan konektor harnes amplifier dan jalur harnes bebas dari semua bagian yang bergerak. c. Pastikan tidak ada kontak saat peredam kejut memanjang dan ditekan sepenuhnya. | |||||||||
| 11. | Ikuti instruksi dalam Kit Speaker Tas Sadel Boom! Audio untuk menyelesaikan instalasi. |
KABEL TAS SADEL
| 1. | Lihat Gambar 12 . Pasang penutup amplifier pada braket. Kencangkan dengan tiga klip. | |||||
| 2. | Pelapis Tas sadel (jika ada): Rapikan pelapis tas sadel. Pasang pelapis tas sadel. |
Gambar 12. Penutup Amplifier | ||||
| 3. | Pasang tas kargo. Pasang semua konektor tas sadel. | |||||
| 4. | Pasang label kapasitas tas sadel baru (termasuk dalam Kit Tutup Tas Sadel) di atas label yang sudah ada di tas sadel kiri. Perhatikan revisi batas beban untuk tas sadel kiri karena adanya pemasangan amplifier. | |||||
| 5. | Pasang kotak listrik di bawah penutup sisi kiri dengan dua baut yang sebelumnya dilepas. Kencangkan. Torque: 8,1–10,8 N·m (72–96 in-lbs) | |||||
| 6. | Pasang penutup samping kiri. | |||||
| 7. | Pasang penutup samping kanan. |
| 1 | Konektor amplifier fairing [149] |
| 2 | Sisi kiri, tweeter/jangkauan menengah, speaker tas sadel [37TB] |
| 3 | Sisi kiri, woofer, speaker tas sadel [37WB] |
| 4 | Sisi kiri, konektor tas sadel [288] |
Gambar 13. Harnes Kabel, Speaker Tas Sadel Sisi Kiri

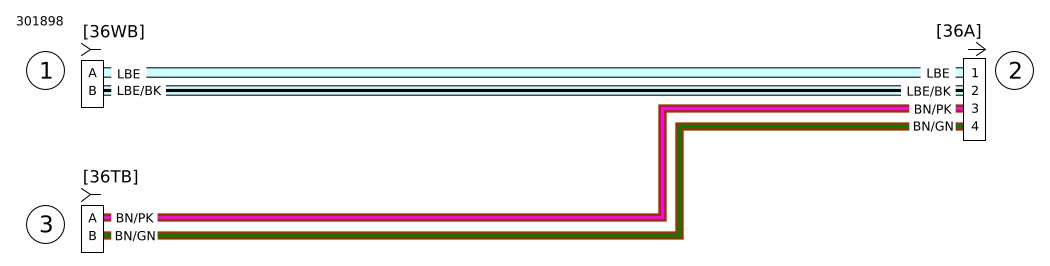

| 1 | Sisi kanan, woofer, speaker tas sadel [36WB] |
| 2 | Sisi kanan, tweeter/jangkauan menengah, speaker tas sadel [36TB] |
| 3 | Keluaran speaker sisi kanan [36A] |
Gambar 14. Harnes Kabel, Jumper Speaker Belakang
| 1 | Konektor output saluran belakang radio [296] |
| 2 | Konektor input audio (3) |
Gambar 15. Harnes Kabel Output dan Input Audio
| 1 | Daya aksesori [299A] |
| 2 | Daya aksesori [299B] |
Gambar 16. Jumper, Harnes Kabel
| 1 | Daya aksesori [299B] |
| 2 | Daya aksesori [299A] |
Gambar 17. Harnes Kabel Daya Aksesori

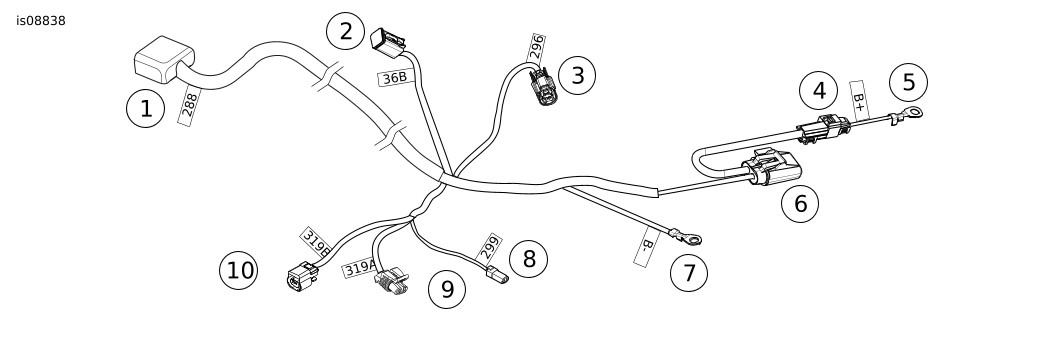

| 1 | Konektor tas sadel sisi kiri [288] |
| 2 | Interkoneksi speaker tas sadel [36B] |
| 3 | Input amplifier sekunder [296] |
| 4 | Konektor B+ inline [160A/B] |
| 5 | Terminal baterai positif [B+] |
| 6 | Sekring amplifier |
| 7 | Terminal baterai negatif [B-] |
| 8 | Daya aksesori/ignisi [299] |
| 9 | Konektor CAN baru [319A] ke harnes OE |
| 10 | Konektor CAN [319B] ke resistor pemutus, atau rantai dasiy ke harnes amplifier tambahan |
Gambar 18. Harnes Kabel

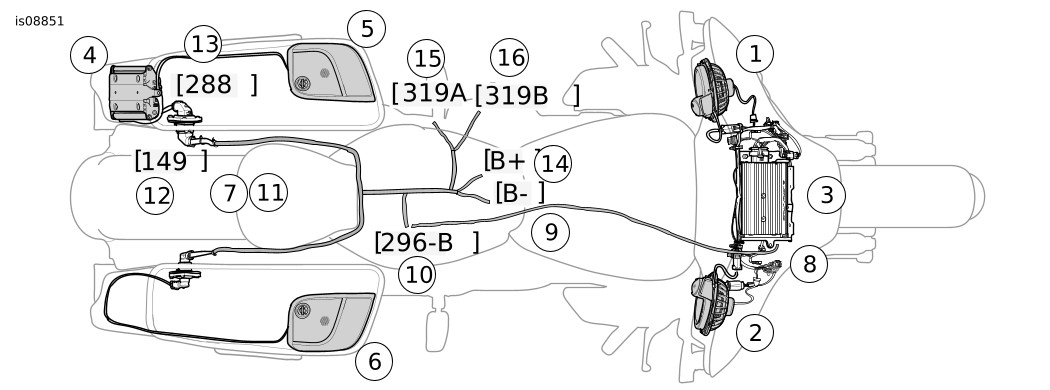

| 1 | Speaker fairing sisi kiri (telah dipasang sebelumnya) |
| 2 | Speaker fairing sisi kanan (telah dipasang sebelumnya) |
| 3 | Amplifier, fairing (telah dipasang sebelumnya) |
| 4 | Amplifier, tas sadel sisi kiri |
| 5 | Speaker tas sadel sisi kiri |
| 6 | Speaker tas sadel sisi kanan |
| 7 | Konektor [162] (di bawah jok) |
| 8 | Konektor [162] (di dalam fairing) |
| 9 | Harnes jumper, (model tanpa Tour-Pak |
| 10 | Konektor [296B] |
| 11 | Interkoneksi speaker (model dengan Tour-Pak) |
| 12 | Konektor amplifier [149] |
| 13 | Konektor amplifier [288] |
| 14 | Koneksi ke baterai [B+ dan B-] |
| 15 | Konektor CAN baru [319A] ke harnes OE |
| 16 | Konektor CAN [319B] ke resistor pemutus, atau rantai dasiy ke harnes amplifier tambahan |
Gambar 19. Speaker Tas Sadel dan Amplifier Tas Sadel Sisi Kiri
PENYELESAIAN
CATATAN
Untuk mencegah kerusakan pada sistem suara, pastikan stop kontak dalam posisi OFF sebelum memasang kabel baterai.
PERINGATANSambungkan kabel baterai positif (+) terlebih dahulu. Jika kabel positif (+) bersentuhan dengan arde saat kabel negatif (-) masih tersambung, percikan yang timbul dapat mengakibatkan ledakan baterai, yang dapat menyebabkan kematian atau cedera parah. (00068a)
| 1. | Lihat manual servis. Hubungkan cabang terminal baterai ke terminal baterai (kabel positif merah terlebih dahulu). a. Posisikan terminal + cincin ke terminal baterai positif. Pasang baut. b. Posisikan rumah sekring in-line di lokasi yang dapat diakses dengan mudah. c. Posisikan terminal cincin - ke terminal baterai negatif. Pasang baut. d. Kencangkan kedua baut ke 6,8–7,9 N·m (60–70 in-lbs) . | |
| 2. | Berikan lapisan tipis petroleum jelly atau bahan pencegah karat pada terminal baterai. | |
| 3. | Pasang tangki ECM sesuai manual servis. | |
| 4. | Lihat manual servis. Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. | |
| 5. | Pasang sekring utama. |
KOMPONEN SERVIS

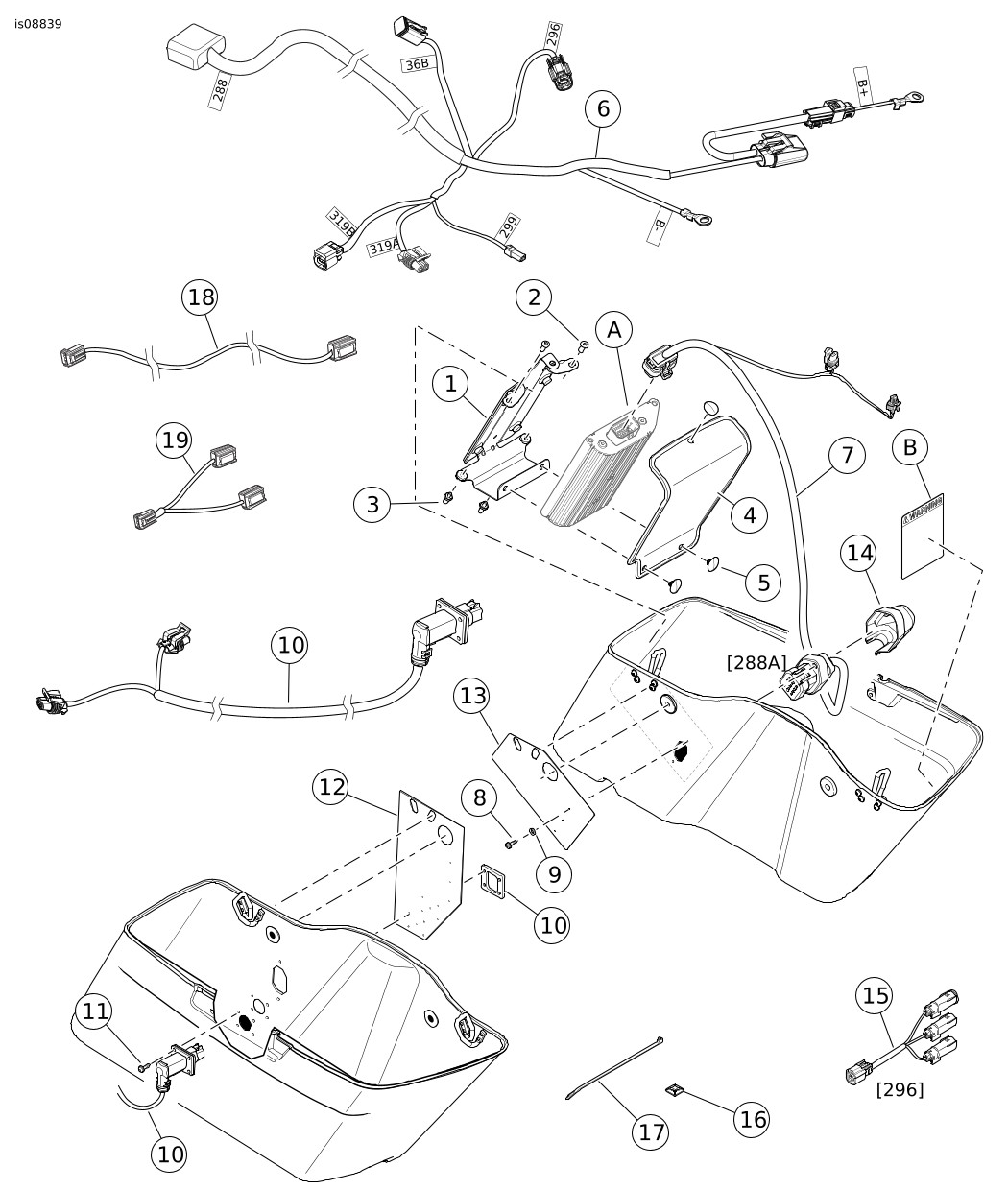

Gambar 20. Komponen Servis, Kit Pemasangan Amplifier untuk Speaker Tas Sadel Boom! Audio
KOMPONEN SERVIS
Tabel 1. Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Braket amplifier | 76000282A |
2 | Sekrup, kepala kancing soket heksagon (2), Panjang 1/4-20 x 0,62 inci, Kelas 8, dengan kunci geseri | 926 |
3 | Pin baut tanam (2) | 12600087 |
4 | Penutup, amplifier | 76000502 |
5 | Klip, tekan (3) | 12600068 |
6 | Harnes kabel, sisi kendaraan, speaker tas sadel Boom! Audio Stage II | 69201541 |
7 | Harnes kabel, sisi tas sadel, speaker tas sadel sebelah kiri Boom! Audio Tahap II | 69200923 |
8 | Sekrup, kepala soket heksagon, panjang M5-0,8 x 12 mm (2) | 3798M |
9 | Cincin pipih, (M5) (2) | 6454 |
10 | Harnes kabel, sisi tas sadel, speaker tas sadel sisi kanan Boom! Audio Stage II | 69200916 |
11 | Sekrup, kepala obeng, TORX, panjang # 8-32 x 0,62 inci, nirkarat, dengan kunci geser (4) | 10200065 |
12 | Templat bor, konektor amplifier tas sadel (kanan) | 76000603 |
13 | Templat bor, konektor amplifier tas sadel (kiri) | 76000344 |
14 | Penutup, konektor amplifier tas sadel | 69200586 |
15 | Harnes kabel, input audio | 69201092 |
16 | Alas, pengikat kabel (10) | 69200342 |
17 | Tali strap kabel (10) | 10006 |
18 | Harnes jumper | 69201545 |
19 | Konektor daya | 69200921 |
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit: | ||
A | Amplifier (No. Komponen 76000277A, dibeli secara terpisah) | |
B | Label kapasitas tas sadel (No. Komponen 14001047, dari Kit Tutup Tas Sadel) | |
Informasi Diagram Pengabelan
Kode Warna Kabel
Untuk Kabel Warna Polos: Lihat Simbol Diagram Konektor/Pengabelan (Khas). Kode alfa menunjukkan warna kabel.
Untuk Kabel Bergaris: Kode ditulis dengan garis miring (/) di antara kode warna polos dan kode garis. Sebagai contoh, tanda berlabel GN/Y adalah kabel hijau dengan garis kuning.
Simbol Diagram Pengabelan
Lihat Simbol Diagram Konektor/Pengabelan (Khas). Tanda Kurung [] menunjukkan nomor konektor. Huruf di dalam kurung menunjukkan apakah housing berupa soket atau housing pin.
A = Pin: huruf A dan simbol pin setelah nomor konektor menunjukkan sisi pin dari konektor terminal.
B = Soket: huruf B dan simbol soket setelah nomor konektor menunjukkan sisi soket dari konektor terminal. Simbol-simbol lainnya yang ditemukan pada diagram pengabelan meliputi:
Diode: Diode mengalirkan arus listrik dalam satu arah saja di dalam rangkaian.
Kabel putus: Kabel putus digunakan untuk menunjukkan variansi pilihan atau jeda halaman.
Tidak Ada Koneksi: Dua kabel yang saling menyilang dalam diagram pengabelan yang ditampilkan tanpa sambungan menunjukkan kabel tersebut tidak terhubung.
Rangkaian listrik ke/dari: Simbol ini menunjukkan diagram rangkaian listrik lengkap pada halaman lain. Simbol ini juga menunjukkan arah aliran arus listrik.
Sambungan: Sambungan menunjukkan dua kabel atau lebih dihubungkan di sepanjang diagram pengabelan. Tanda sambungan hanya menunjukkan bahwa kabel disambung ke rangkaian tersebut. Ini bukan lokasi sambungan yang benar dalam harnes kabel.
Arde: Arde dikelompokkan menjadi arde bersih dan arde kotor. Arde bersih berupa kabel (BK/GN) dan biasanya digunakan untuk sensor atau modul.
CATATAN
Arde bersih biasanya tidak memiliki motor, kumparan listrik, atau apa saja yang dapat menyebabkan gangguan listrik pada rangkaian arde.
Arde kotor berupa kabel (BK) dan digunakan untuk komponen yang kurang peka terhadap gangguan listrik.
Pasangan berpilin: Simbol ini menunjukkan bahwa dua kabel dipilin bersama-sama di dalam harnes. Ini meminimalkan gangguan elektromagnetik rangkaian listrik dari sumber eksternal. Jika perbaikan dibutuhkan, kabel-kabel ini harus tetap dalam kondisi berpilin.
| 1 | Nomor konektor |
| 2 | Kode Terminal (A = pin, B = soket) |
| 3 | Warna kabel polos |
| 4 | Warna kabel bergaris |
| 5 | Simbol soket |
| 6 | Simbol pin |
| 7 | Diode |
| 8 | Kabel putus |
| 9 | Tidak ada koneksi |
| 10 | Rangkaian listrik dari/ke |
| 11 | Sambungan |
| 12 | Arde |
| 13 | Pasangan berpilin |
Gambar 21. Simbol Diagram Konektor/Pengabelan
Tabel 2. Kode Warna Kabel
KODE ALFA | WARNA KABEL |
|---|---|
BE | Biru |
BK | Hitam |
BN | Cokelat |
GN | Hijau |
GY | Abu-Abu |
LBE | Biru Muda |
LGN | Hijau Muda |
O | Oranye |
PK | Merah Jambu |
R | Merah |
TN | Cokelat Muda |
V | Ungu |
W | Putih |
Y | Kuning |
| 1 | Terminal cincin positif [B+] |
| 2 | Konektor B+ inline |
| 3 | Sekring amplifier |

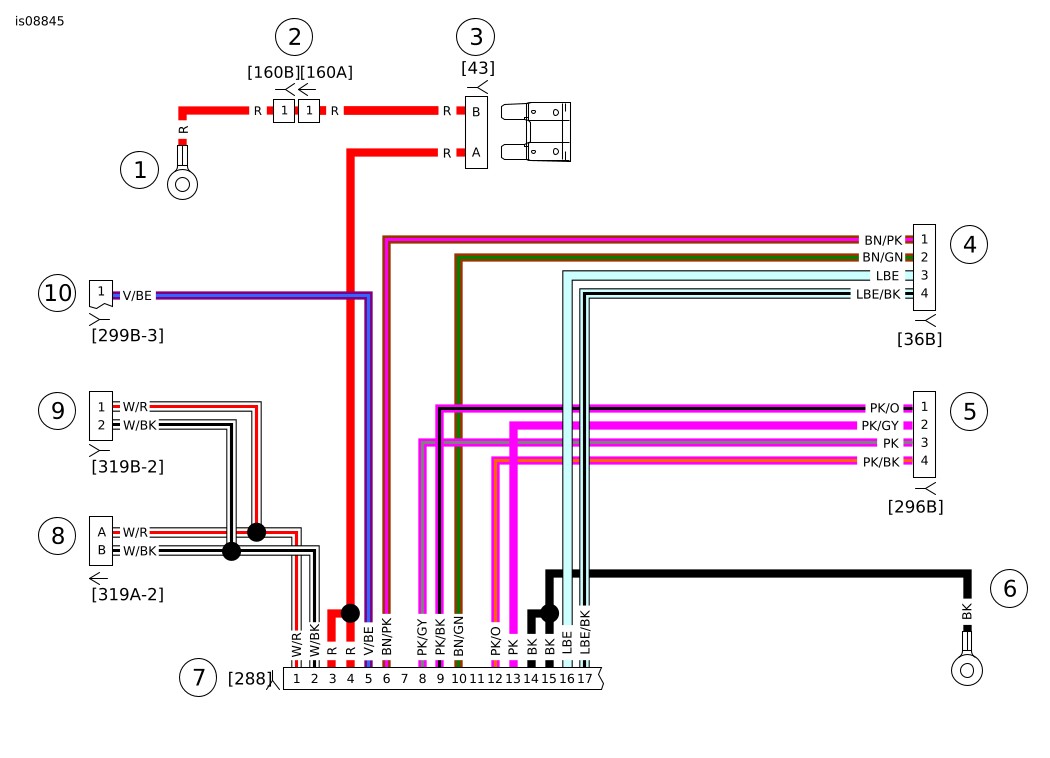

| 4 | Interkoneksi speaker belakang [36B] |
| 5 | Input Amplifier Sekunder [296B] |
| 6 | Terminal cincin negatif [B-] |
| 7 | Konektor amplifier tas sadel kiri [288] |
| 8 | Konektor CAN [391A] |
| 9 | Konektor CAN [391B] |
| 10 | Daya Aksesori/Ignisi [299B] |
Gambar 22. Harnes Kabel Speaker Tas Sadel
| 1 | Input amplifier sekunder |
| 2 | Output amplifier sekunder |
| 3 | Output amplifier sekunder |
| 4 | Output amplifier sekunder |
Gambar 23. Harnes Input Audio

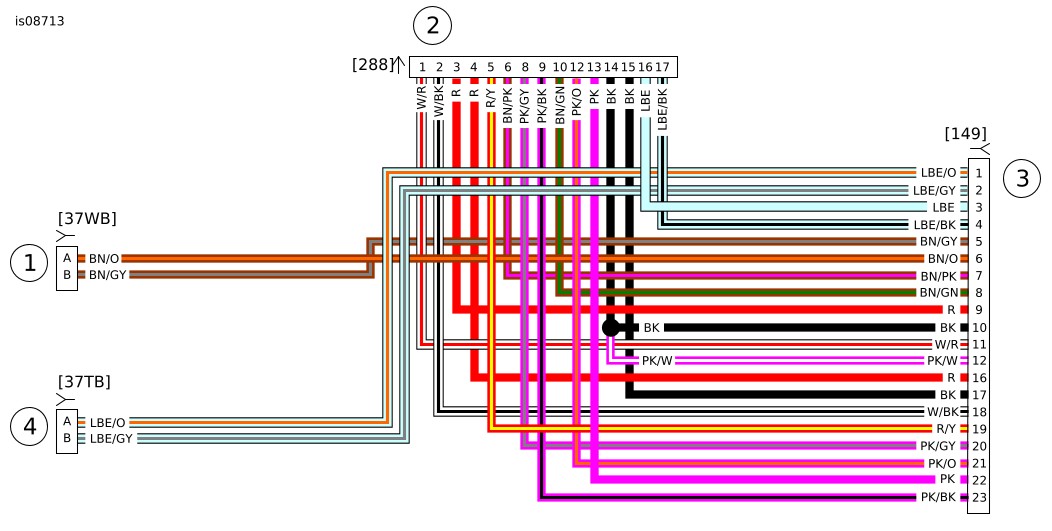

| 1 | Konektor woofer sisi kiri [37WB] |
| 2 | Konektor sisi kiri [288] |
| 3 | Konektor amplifier fairing [149] |
| 4 | Konektor tweeter jangkauan menengah sisi kiri [37TB] |
Gambar 24. Harnes Kabel speaker tas sadel sisi kiri
| 1 | Keluaran woofer sisi kanan belakang [36WB] |
| 2 | Keluaran speaker sisi kanan belakang [36A] |
| 3 | Keluaran tweeter jangkauan menengah kanan belakang [36TB] |
Gambar 25. Harnes Kabel Jumper Speaker Belakang
| 1 | Aksesori/Daya [299B] |
| 2 | Aksesori/Daya [299A] |
Gambar 26. Harnes Kabel Jumper Belakang

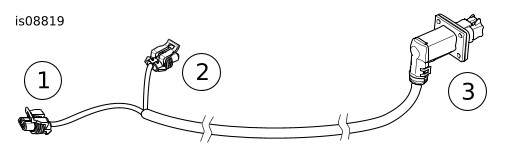

| 1 | Daya aksesori [299B], soket |
| 2 | Daya aksesori [299A], pin |
| 3 | Daya aksesori [299A], pin |
| 4 | Daya aksesori [299B], soket |
| 5 | Daya aksesori [299A], pin |
| 6 | Daya aksesori [299A], pin |
Gambar 27. Harnes Daya Aksesori
