KIT INSTALLAZIONE AMPLIFICATORE PER ALTOPARLANTI BOOM! AUDIO STAGE II COPERCHIO BORSE
J063192022-09-26
GENERALE
Si raccomanda l'installazione ad opera del proprio concessionario.
Numero kit
76000745
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti e accessori) del sito Web www.harley-davidson.com (solo in inglese).
Requisiti di installazione
NOTA
NON utilizzare nello stesso veicolo altoparlanti Stage I e Stage II.
Questi altoparlanti devono essere usati ESCLUSIVAMENTE con gli impianti audio Harley-Davidson del 2014 e successivi . L’uso di questi altoparlanti negli impianti audio Harley-Davidson del periodo 2006-2013 li DANNEGGERÀ permanentemente. L’uso di questi altoparlanti negli impianti audio Harley-Davidson 2005 e anni precedentiDANNEGGERÀ permanentemente quegli impianti.
Questo kit deve essere istallato:
- Prima dell’installazione del kit altoparlante del coperchio della borsa Boom! Audio Stage II (Part number 76000319)
- Dopo l’installazione di un amplificatore PRIMARIO montato sulla carenatura.
- Prima OPPURE dopo l’installazione di un kit coperchio della borsa verniciato o primerizzato.
- SOLAMENTE nel caso si installi anche un kit di altoparlanti per carenatura posteriore: Prima OPPURE dopo l’installazione di un kit coperchio altoparlante per carenatura inferiore verniciato o con mano di fondo.
L’amplificatore (N. codice 76000277A) installato con questo kit deve essere acquistato separatamente da un concessionario Harley-Davidson.
AVVISO
Il radio EQ DEVE essere aggiornato dal concessionario Harley-Davidson PRIMA di utilizzare l’impianto audio. L'utilizzo dell'impianto audio prima dell'aggiornamento dell'EQ danneggia IMMEDIATAMENTE gli altoparlanti. (00645d)
L’aggiornamento dell’equalizzatore della radio utilizzando lo strumento diagnostico Digital Technician ® II è:
- consigliato prima dell’INSTALLAZIONE dell’altoparlante
- necessario prima della MESSA IN FUNZIONE dell’impianto audio
- disponibile esclusivamente presso i concessionari autorizzati Harley-Davidson
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è richiesto l’uso del manuale di manutenzione della motocicletta di quest’anno/modello. Una copia è disponibile presso i concessionari Harley-Davidson.
Sovraccarico elettrico
AVVISO
Se si montano troppi accessori elettrici, si rischia di sovraccaricare l’impianto di carica del veicolo. Se gli accessori elettrici che funzionano contemporaneamente consumano più corrente elettrica di quanta possa generarne l’impianto di carica del veicolo, il consumo può scaricare la batteria e danneggiare l’impianto elettrico del veicolo. (00211d)
AVVERTENZAQuando si installano gli accessori elettrici, accertarsi di non superare l’amperaggio nominale del fusibile o dell’interruttore automatico che protegge il circuito modificato. Se si supera l’amperaggio massimo si possono causare guasti elettrici, con pericolo di lesioni gravi o mortali. (00310a)
L’amplificatore installato con questo kit assorbe dall’impianto elettrico fino a 8 A di corrente supplementare.
PREPARAZIONE
AVVERTENZAPer prevenire l’avviamento indesiderato del veicolo e conseguenti lesioni gravi o mortali, estrarre il fusibile principale prima di procedere. (00251b)
- Vedere il manuale di manutenzione. Rimuovere il fusibile principale.
AVVERTENZAScollegare prima il cavo negativo (-) della batteria. Il contatto fra cavo positivo (+) e la massa con il cavo negativo (-) collegato produce scintille che potrebbero provocare l’esplosione della batteria e lesioni gravi o mortali. (00049a)
- Vedere il manuale di manutenzione ed eseguire i seguenti passaggi generali:
- Rimuovere la sella. Conservare tutta la bulloneria di montaggio della sella.
- Rimuovere il pannello dell’ECM da sopra la batteria.
- Scollegare entrambi i cavi della batteria iniziando dal cavo negativo.
- Rimuovere il coperchio di destra.
- Rimuovere il coperchio di sinistra.
- Rimuovere i due bulloni che fissano il pannello elettrico sotto il coperchio di sinistra.
FORATURA DELLA BORSA DESTRA E INSTALLAZIONE DEL CONNETTORE
| 1. | Rimuovere tutti gli oggetti dalla borsa destra. Rimuovere la borsa. Rimuovere i rivestimenti delle borse (se in dotazione). NOTA Per ridurre al minimo i danni alla vernice durante le operazioni di taglio e di foratura. Coprire entrambi i lati dell’area da forare o tagliare con nastro per mascheratura. | |||||||||||||||||||||||
| 2. | Collocare la borsa su una superficie protetta, con il lato di montaggio (interno) rivolto verso l’alto. | |||||||||||||||||||||||
| 3. | Vedere Figura 1 Collocare la sagoma (1) sulla borsa. Allineare l’occhiello (2) e le aperture dei dispositivi di fissaggio (3). Eseguire il foro in corrispondenza dei punti (4) e (5), sotto la scritta "S'BAG SPEAKER ONLY". | |||||||||||||||||||||||
| 4. | Praticare col trapano quattro fori da 4,5 mm (5) in corrispondenza dei punti di montaggio della flangia del connettore inferiore . | |||||||||||||||||||||||
| 5. | Praticare un foro da 22,5 mm (4) in cui verrà alloggiato il connettore. | |||||||||||||||||||||||
| 6. | Vedere Figura 14 Verificare la collocazione del foro pilota con il connettore [C36A] (3) flangiato a quattro vie sul cablaggio. | |||||||||||||||||||||||
| 7. | Provare l’idoneità del connettore. Se necessario, dare forma al foro come indicato sulla sagoma. | |||||||||||||||||||||||
| 8. | Se si installa un amplificatore nella borsa di destra come parte del kit di installazione altoparlanti per carenatura inferiore: tagliare le aperture (vedere Figura 1 , elemento 6) per i due connettori della paratia superiore seguendo le istruzioni contenute nel kit. NOTA SOLAMENTE nel caso in cui le aperture superiori sono state tagliate per gli altoparlanti inferiori: inserire il connettore attraverso il foro nella borsa inferiore dall’interno. |
Figura 1. Foratura della borsa destra per l’installazione dell’altoparlante per borsa Stage II
Figura 2. Installazione del connettore del cablaggio a quattro vie | ||||||||||||||||||||||
| 9. | Vedere Figura 2 Rimuovere la piastra di metallo (2) dal connettore passante a quattro vie (1) sul cablaggio della borsa. inserire il connettore attraverso il foro nella borsa inferiore (4) dall’interno. | |||||||||||||||||||||||
| 10. | Riposizionare la piastra di metallo facendola scorrere nuovamente sul connettore all’esterno della borsa. Fissare il connettore con quattro viti ad esagono incassato (3) dall’interno della borsa. Serrare. Coppia: 4–4,5 N·m (35–40 in-lbs) Vite ad esagono incassato NOTA I collegamenti degli altoparlanti [36TB] e [36WB] vengono trattati nelle istruzioni per gli altoparlanti delle borse. |
FORATURA DELLA BORSA SINISTRA, INSTALLAZIONE DELL’AMPLIFICATORE E INSTALLAZIONE DEL CONNETTORE
| 1. | Rimuovere tutti gli oggetti dalla borsa sinistra. Rimuovere la borsa. Rimuovere i rivestimenti delle borse (se in dotazione). NOTA Per ridurre al minimo i danni alla vernice durante le operazioni di taglio e di foratura. Coprire entrambi i lati dell’area da forare o tagliare con nastro per mascheratura. | |||||||||||||||||||||||
| 2. | Collocare la borsa su una superficie protetta, con il lato di montaggio (interno) rivolto verso l’alto. Vedere Figura 3 Collocare la sagoma (1) sulla borsa. Allineare l’occhiello (2) e le aperture dei dispositivi di fissaggio (3). Tracciare sulla borsa il contorno della apertura (4) per il connettore [288A]. Se gli altoparlanti sui coperchi delle borse sono presenti a seguito di una precedente installazione, i fili dell’altoparlante del lato sinistro potrebbero trovarsi nel punto della finestra per il connettore. Rimuovere il filo e l’occhiello. | |||||||||||||||||||||||
| 3. | Con cautela, ritagliare seguendo la linea tratteggiata nella sagoma (1) la sfinestratura (4) per il connettore [288A]. | |||||||||||||||||||||||
| 4. | Eseguire due fori pilota (5) per i punti di montaggio della flangia del connettore. | |||||||||||||||||||||||
| 5. | Togliere la sagoma. Verificare le dimensioni della sfinestratura (4) con il connettore flangiato [288A] a 18 vie sul cablaggio della borsa (vedere Figura 13 , punto 4) del kit. | |||||||||||||||||||||||
| 6. | Ritagliare la sfinestratura per il connettore [288A] nella parete della borsa. | |||||||||||||||||||||||
| 7. | Vedere Figura 3 , punto 5. Praticare due fori da 7,25 mm in corrispondenza dei fori pilota della flangia del connettore |
Figura 3. Foratura della borsa sinistra per l’installazione dell’amplificatore Stage II
Figura 4. Installazione del connettore a 18 vie e del coperchio sulla borsa sinistra | ||||||||||||||||||||||
| 8. | Vedere Figura 4 Inserire il connettore passante a 18 vie (3), lato maschio, del cablaggio per la borsa attraverso la sfinestratura del connettore (6), dalla parte interna. Fissare il connettore dall’esterno della borsa servendosi di due viti ad esagono incassato (4) e di rondelle (5). Serrare. Coppia: 4–4,5 N·m (35–40 in-lbs) Vite ad esagono incassato M5 | |||||||||||||||||||||||
| 9. | Vedere Figura 5 Far scattare il coperchio del cablaggio (1) sul connettore a 18 vie. Fissare con una fascetta fermacavi (2). Il cablaggio va posizionato all’interno della borsa successivamente all’installazione dell’amplificatore. |
Figura 5. Coperchio del cablaggio
Figura 6. Installazione della staffa dell’amplificatore | ||||||||||||||||||||||
| 10. | Vedere Figura 6 Pulire le superfici posteriore interna e inferiore della borsa con una miscela al 50:50 di alcol isopropilico e acqua distillata. NOTA Verificare che tutte e quattro le strisce di nastro adesivo siano a contatto con la borsa. | |||||||||||||||||||||||
| 11. | Rimuovere i quattro elementi di rivestimento protettivo dalle strisce di nastro adesivo della staffa dell’amplificatore. Posizionare la staffa come illustrato. | |||||||||||||||||||||||
| 12. | Vedere Figura 7 Installare nell’amplificatore i relativi perni prigionieri. Serrare. Coppia: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 13. | Installare gli occhielli. |
Figura 7. Prigionieri dell’amplificatore
Figura 8. Installazione dell’amplificatore | ||||||||||||||||||||||
| 14. | Vedere Figura 8 Posizionare l’amplificatore con gli occhielli nei fori sul fondo della staffa dell’amplificatore. Far scorrere la parte superiore nella staffa. Installare le viti a testa bombata ad esagono incassato (2). Serrare. Coppia: 9,4–12,2 N·m (7–9 ft-lbs) | |||||||||||||||||||||||
| 15. | Vedere Figura 9 Collegare il connettore [149] del cablaggio della borsa alla parte superiore dell’amplificatore. Disporre il cablaggio laterale della borsa all’interno della borsa sinistra. Pulire le superfici interne inferiore e laterale della borsa lungo il percorso del cablaggio con una miscela al 50:50 di alcol isopropilico e acqua distillata. Fissare con fascette fermacavi e basi, come indicato. |
NOTA
I collegamenti degli altoparlanti [37TB] e [37WB] vengono trattati nelle istruzioni per gli altoparlanti delle borse.
| 1 | Connettore del cablaggio dell’amplificatore |
| 2 | Cablaggio |
| 3 | Fascetta fermacavi del cablaggio |
| 4 | Cablaggio |
Figura 9. Disposizione del cablaggio interno
INSTALLAZIONE DEL CABLAGGIO DELL’AMPLIFICATORE
NOTA
Questi suggerimenti garantiscono che tutti i cavi vengano collocati sotto la sella, specialmente nel caso di installazione di più amplificatori:
- Iniziare disponendo il cablaggio dell’amplificatore lato veicolo, dal connettore femmina grande [288B] a 18 vie dell’amplificatore, proseguendo in avanti lungo il veicolo. Il connettore largo non passa attraverso passaggi più stretti.
- Disporre tutto il cablaggio sotto il longherone del telaio per evitare che si impigli nei coperchi o nella sella.
- Fare attenzione a disporre TUTTE le diramazioni del cablaggio dell’amplificatore lontano dai cavi delle candele. La vicinanza induce rumori statici nel sistema audio.
- Quando si dispongono cavi da una parte all’altra del veicolo, infilare il cablaggio sotto il vassoio del telaio dietro la batteria per fare in modo che il vano della batteria rimanga accessibile.
- Disporre i connettori audio nero e rosa a sei vie sotto il longherone di destra del telaio, nel coperchio del lato destro. Disporre a fascio davanti al modulo dell’ABS (se in dotazione).
| 1. | Vedere Figura 10. Disporre il cablaggio dell’amplificatore sul lato del veicolo (1) nell’area di montaggio della borsa, avviando il veicolo. Disporre il cablaggio intorno all’ingranaggio della ruota posteriore, seguendo la guida di sostegno della borsa. |
Figura 10. Disposizione del cablaggio | ||||||||
| 2. | Far passare il cablaggio: a. dietro e al di sotto del telaio, b. nell’area della batteria del sotto-sella. | |||||||||
| 3. | Usare fascette fermacavi (2) per legare, ma senza stringere il cablaggio al sostegno della borsa. Usare il foro grande vicino al punto di attacco posteriore della borsa o in una delle fessure della fascetta fermacavi lungo la parte inferiore del supporto. | |||||||||
| 4. | Installare temporaneamente la borsa sinistra nel gruppo del supporto. Se lo spazio è sufficiente, serrare le fascette fermacavi. Rimuovere la borsa. a. Verificare che i connettori del cablaggio lato veicolo possano essere collegati ai connettori delle borse. b. Verificare che i connettori del cablaggio dell'amplificatore e la disposizione del cablaggio non intralcino parti mobili. c. Verificare che nessun contatto sia in completa estensione e compressione dell’ammortizzatore. NOTA Continuare a posizionare il cablaggio verso la parte anteriore del veicolo. | |||||||||
| 5. | Individuare il connettore Molex nero a 4 vie [296A] vicino al retro dell’area del sotto-sella. Modelli FLHX/FLTRX: su un cablaggio di collegamento proveniente dalla carenatura. Modelli FLHTCU/FLHTK: sul cablaggio di un adattatore con due connettori a 16 vie ([162C] e [162D]) e due da 4 vie ([296A] e (297B]). Con UN UNICO amplificatore Stage II installato sul retro: rimuovere la spina nel connettore [296A]. Collegare il cablaggio dell’amplificatore. Con DUE o più amplificatori Stage II installati sul retro: inserire il cablaggi di entrata audio (15), preso da questo kit, nelle parti del connettore [296A] e (297B] sul cablaggio dell’adattatore. Inserire il connettore del cablaggio dell’amplificatore [296A] nel cablaggio di entrata audio. | |||||||||
| 6. | Vedere Figura 11 a. Individuare il connettore CAN Delphi a due vie [319B] (1) sotto il coperchio di destra. b. Il coperchio è un gruppo di resistori di terminazione fissato al pannello elettrico. Rimuovere il connettore [319B] dal gruppo dei resistori. c. Collegare il [319A] (vedere Figura 18 elemento 9) dal cablaggio al [319B] del veicolo. d. Se si tratta dell’unica connessione (posteriore) dell’amplificatore presente in questa installazione, ricollegare il lato [319B] del cablaggio (vedere Figura 18 elemento 10) del gruppo dei resistori di terminazione del passaggio “B” descritto più in alto. Se vengono utilizzati diversi amplificatori posteriori, collegare a catena il [319B] da questo cablaggio al [319A] del cablaggio dell’amplificatore successivo. Verificare sempre che il connettore [319B] restante sia collegato al resistore di terminazione del veicolo. | |||||||||
| 7. | a. Individuare il connettore 299 del veicolo (sotto la carenatura inferiore, vedere il manuale di manutenzione per la posizione). Questo connettore potrebbe già essere collegato a un amplificatore nella carenatura. b. Installare 69200921 "Y" (vedere Figura 17 ) al lato 299 del veicolo, con un’estremità al cablaggio dell’amplificatore della carenatura. c. Installare il ponticello 69201545 (vedere Figura 16 )sull’altra estremità del 69200921 "Y" all’interno della carenatura. (Se un ponticello 69201545 è già stato installato sul veicolo, passare al punto “e”. Non installare più di un ponticello 69201545). d. Incanalare il ponticello 69201545 attraverso la carenatura interna e il passacavi, seguendo la disposizione del cablaggio nella carenatura. e. Individuare l’estremità del ponticello 69201545 sotto al coperchio di destra vicino ai connettori [319]. Se fosse presente un 69201545 di un’installazione precedente, utilizzare un 6920921 “Y” sotto al coperchio di destra per collegare [299]. NOTA Se nella parte posteriore del veicolo è installato più di un amplificatore, possono essere utilizzati fino a due connettori 69200921. NOTA
|
Figura 11. Connettore CAN [319B], sotto il coperchio di destra. | ||||||||
| 8. | Disporre la diramazione del terminale della batteria vicino ai terminali della batteria, ma NON collegare i cavi della batteria per ora. | |||||||||
| 9. | Disporre la diramazione più lunga del cablaggio (con connettore femmina a sei vie [36B]) sul lato destro del veicolo. Usare fascette fermacavi (3) per legare, ma senza stringere il cablaggio al sostegno della borsa. Usare il foro grande vicino al punto di attacco posteriore della borsa o in una delle fessure della fascetta fermacavi lungo la parte inferiore del supporto. | |||||||||
| 10. | Installare temporaneamente la borsa destra nel gruppo del supporto. Se lo spazio è sufficiente, serrare le fascette fermacavi. Rimuovere la borsa. a. Verificare che il connettore [36B] del cablaggio del lato veicolo possa essere collegato al connettore [36A] della borsa, installato precedentemente. b. Verificare che il connettore del cablaggio dell’amplificatore e la disposizione del cablaggio non intralcino nessuna parte in movimento. c. Verificare che nessun contatto sia in completa estensione e compressione dell’ammortizzatore. | |||||||||
| 11. | Seguire le istruzioni riportate nel Kit altoparlanti Boom! audio per borsa per completare l'installazione. |
CABLAGGIO DELLA BORSA
| 1. | Vedere Figura 12 Installare il coperchio dell’amplificatore sulla staffa. Fissare con tre fermi. | |||||
| 2. | Rivestimenti della borsa (se in dotazione): tagliare i rivestimenti della borsa. Installare i rivestimenti della borsa. |
Figura 12. Coperchio dell’amplificatore | ||||
| 3. | Installare le borse. Collegare tutti i connettori della borsa. | |||||
| 4. | Attaccare una nuova etichetta relativa alla capacità della borsa (inclusa nel kit del coperchio della borsa) sopra l’etichetta esistente, nella borsa sinistra. Notare il limite di carico rivisto, dovuto all'installazione dell’amplificatore. | |||||
| 5. | Installare il pannello elettrico sotto il coperchio di sinistra con i due bulloni rimossi in precedenza. Serrare. Coppia: 8,1–10,8 N·m (72–96 in-lbs) | |||||
| 6. | Installare il coperchio di sinistra. | |||||
| 7. | Montare il coperchio di destra. |
| 1 | Connettore dell’amplificatore della carenatura [149] |
| 2 | Lato sinistro, tweeter/mid-range, altoparlante della borsa [37TB] |
| 3 | Lato sinistro, woofer, altoparlante della borsa [37WB] |
| 4 | Lato sinistro, connettore della borsa [288] |
Figura 13. Cablaggio, altoparlante della borsa di sinistra
| 1 | Lato destro, woofer, altoparlante della borsa [36WB] |
| 2 | Lato destro, tweeter/mid-range, altoparlante della borsa [36TB] |
| 3 | Uscita altoparlante di destra [36A] |
Figura 14. Cablaggio, ponticello altoparlante posteriore
| 1 | Connettore [296] del canale posteriore d’uscita della radio |
| 2 | Connettore dell’ingresso audio [3] |
Figura 15. Cablaggio di ingresso e uscita audio
| 1 | Alimentazione degli accessori [299A] |
| 2 | Alimentazione degli accessori [299B] |
Figura 16. Cablaggio, ponticello
| 1 | Alimentazione degli accessori [299B] |
| 2 | Alimentazione degli accessori [299A] |
Figura 17. Cablaggio dell’alimentazione degli accessori
| 1 | Connettore borsa lato sinistro [288] |
| 2 | Interconnessione dell’altoparlante della borsa [36B] |
| 3 | Ingresso amplificatore secondario [296] |
| 4 | Connettore in linea [160A/B] B+ |
| 5 | Terminale positivo della batteria [B+] |
| 6 | Fusibile dell’amplificatore |
| 7 | Terminale negativo della batteria [B-] |
| 8 | Alimentazione accessoria/accensione [299] |
| 9 | Nuovo connettore CAN [319A] per il cablaggio della dotazione originale |
| 10 | Connettore CAN [319B] per il resistore di terminazione, oppure collegare in serie a cablaggio addizionale dell’amplificatore. |

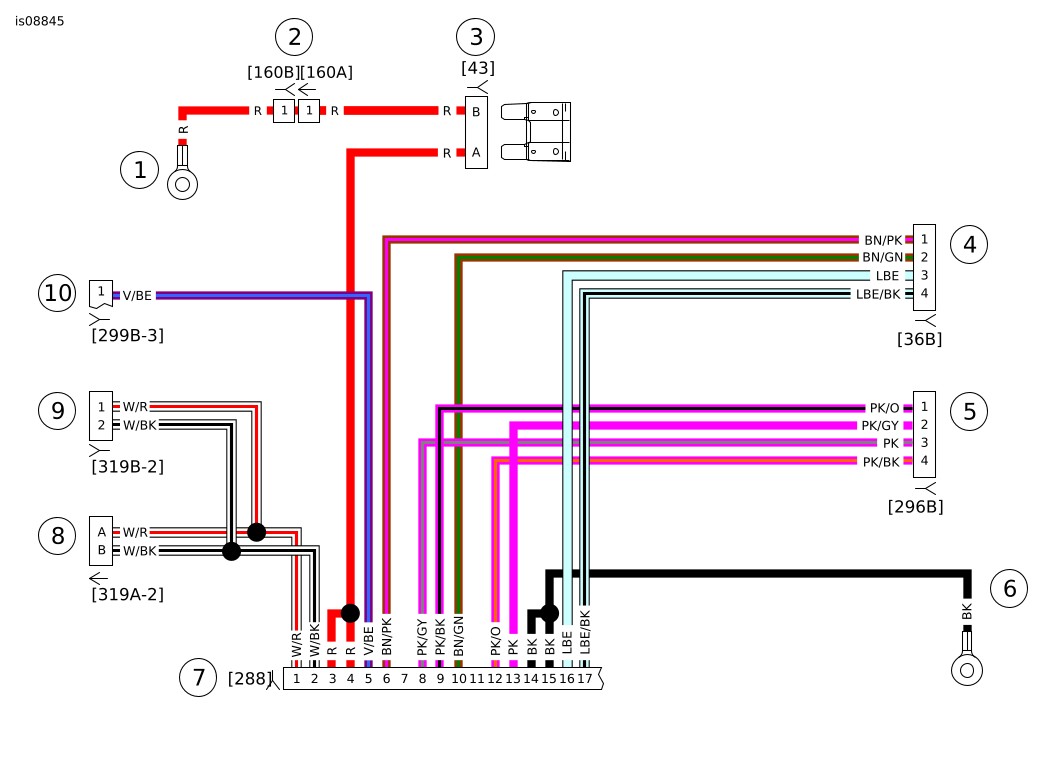

Figura 18. Cablaggio
| 1 | Altoparlante carenatura di sinistra (installato in precedenza) |
| 2 | Altoparlante carenatura di destra (installato in precedenza) |
| 3 | Amplificatore, carenatura (installato in precedenza) |
| 4 | Amplificatore, borsa di sinistra |
| 5 | Altoparlante della borsa di sinistra |
| 6 | Altoparlante della borsa di destra |
| 7 | Connettore [162] (sotto la sella) |
| 8 | Connettore [162] (all'interno della carenatura) |
| 9 | Cablaggio di collegamento, (modelli senza Tour-Pak |
| 10 | Connettore [296B] |
| 11 | Interconnessione dell’altoparlante (modelli con Tour-Pak) |
| 12 | Connettore [149] dell’amplificatore |
| 13 | Connettore dell’amplificatore [288] |
| 14 | Connessione alla batteria [B+ e B-] |
| 15 | Nuovo connettore CAN [319A] per il cablaggio della dotazione originale |
| 16 | Connettore CAN [319B] per il resistore di terminazione, oppure collegare in serie a cablaggio addizionale dell’amplificatore. |
Figura 19. Altoparlanti della borsa e amplificatore della borsa di sinistra
COMPLETAMENTO
NOTA
Per evitare possibili danni all’impianto audio, controllare che il commutatore di accensione sia su OFF (spento) prima di collegare i cavi della batteria.
AVVERTENZACollegare prima il cavo positivo (+) della batteria. Il contatto fra cavo positivo (+) e la massa con il cavo negativo (-) collegato produce scintille che potrebbero provocare l’esplosione della batteria e lesioni gravi o mortali. (00068a)
| 1. | Vedere il manuale di manutenzione. Collegare la diramazione del terminal della batteria ai terminali della batteria (per primo il cavo positivo rosso). a. Collocare il terminale ad anello + sul terminale positivo della batteria. Installare il bullone. b. Posizionare il portafusibili in linea in un punto di facile accessibilità. c. Posizionare il terminale ad anello - sul terminale negativo della batteria. Installare il bullone. d. Serrare entrambi i bulloni a 6,8–7,9 N·m (60–70 in-lbs). | |
| 2. | Applicare un sottile strato di vaselina o di ritardante corrosivo sui terminali della batteria. | |
| 3. | Installare in pannello ECM secondo le istruzioni riportate nel manuale di manutenzione. | |
| 4. | Vedere il manuale di manutenzione. Installare la sella. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione. | |
| 5. | Installare il fusibile principale. |
PARTI DI RICAMBIO
Figura 20. Parti di ricambio, kit installazione amplificatore per altoparlanti borse Boom! Audio
PARTI DI RICAMBIO
Tabella 1. Parti di ricambio
Articolo | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Staffa dell’amplificatore | 76000282A |
2 | Vite, a testa bombata ad esagono incassato (2), lungo 1/4-20 x 0,62 in, grado 8, con tacca bloccante | 926 |
3 | Perno prigioniero (2) | 12600087 |
4 | Coperchio, amplificatore | 76000502 |
5 | Fermo, a pressione (3) | 12600068 |
6 | Cablaggio, lato veicolo, altoparlante Boom! Audio Stage II per borsa | 69201541 |
7 | Cablaggio, lato borsa, altoparlante Boom! Audio Stage II per borsa di sinistra | 69200923 |
8 | Vite a esagono incassato, M5-0,8 x 12 mm di lunghezza (2) | 3798M |
9 | Rondella piatta, M5 (2) | 6454 |
10 | Cablaggio, lato borsa, altoparlante Boom! Audio Stage II per borsa di destra | 69200916 |
11 | Vite, a testa tronco-conica, TORX, n. 8-32 x 0,62 in lungo, in acciaio inossidabile, con tacca bloccante (4) | 10200065 |
12 | Sagoma per la foratura, connettore amplificatore borsa (lato destro) | 76000603 |
13 | Sagoma per foratura, connettore altoparlante per borsa (di sinistra) | 76000344 |
14 | Coperchio, connettore amplificatore borsa | 69200586 |
15 | Cablaggio, ingresso audio | 69201092 |
16 | Base, fascetta fermacavi (10) | 69200342 |
17 | Fascetta fermacavi (10) | 10006 |
18 | Cablaggio di collegamento | 69201545 |
19 | Connettore di alimentazione | 69200921 |
Elementi menzionati nel testo, ma non contenuti nel kit: | ||
A | Amplificatore (Part number 76000277A, acquistare separatamente) | |
B | Etichetta relativa alla capacità della borsa (Part number 14001047, dal Kit del coperchio della borsa) | |
Informazioni sugli schemi elettrici
Codici dei colori dei fili
Per i fili a un colore: vedere “Simboli dei connettori/degli schemi elettrici (tipico)”. Il codice alfabetico identifica il colore del filo.
Per i fili a due colori: il codice è scritto con una barra rovesciata (/) tra il codice a un colore e il codice a due colori. Per esempio, una traccia contrassegnata con (GN/Y) (verde/giallo) è un filo verde con una striscia gialla.
Simboli degli schemi elettrici
vedere “Simboli dei connettori/degli schemi elettrici (tipico)”. Le parentesi [] indicano i numeri dei connettori. La lettera fra parentesi indica se si tratta di una parte maschio o femmina.
A=Terminale maschio: la lettera A e il simbolo del terminale maschio dopo un numero di connettore identifica il lato maschio dei connettori dei terminali.
B=Terminale femmina: la lettera B e il simbolo del terminale femmina dopo un numero di connettore identifica il lato femminadei connettori dei terminali. Tra gli altri simboli che si trovano sugli schemi elettrici vi sono i seguenti:
Diodo: il diodo consente il passaggiodella corrente in una sola direzione del circuito.
Interruzione nei fili: le interruzioni nei fili servono per illustrare le possibilità di scelta o le interruzioni di pagina.
Nessun collegamento: due fili che si attraversano in uno schema elettrico, mostrati senza giuntaggio, indicano che non sono collegati tra di essi.
Circuito a/da: questo simbolo indica che in un'altra pagina è presente uno schema circuitale completo. Il simbolo indica anche la direzione del flusso della corrente.
Giunto: sono presenti giunti quando due o più fili sono collegati insieme lungo uno schema elettrico. L’indicazione di un giuntaggio indica solo che i fili sono giuntati su quel circuito. Non rappresenta la posizione effettiva del giuntaggio nel cablaggio.
Massa: i collegamenti a massa possono essere senza rumore/interferenze elettriche ("clean") o con rumore/interferenze elettriche ("dirty"). I collegamenti a massa senza interferenze elettriche sono identificati da un filo (BK/GN) e sono normalmente utilizzati per sensori o moduli.
NOTA
Solitamente, ai collegamenti a massa senza interferenze elettriche non sono connessi motori, avvolgimenti elettrici o qualsiasi altro dispositivo che possa causare interferenze elettriche nel circuito di massa.
I collegamenti a massa con interferenze elettriche vengono identificati da un filo (BK) e servono per i componenti che non sono sensibili alle interferenze elettriche.
Doppino ritorto: simbolo che indica che i due fili sono attorcigliati assieme nel cablaggio. In tal modo si riduce al minimo l’interferenza elettromagnetica del circuito da parte di sorgenti esterne. Se sono necessarie riparazioni a questi fili, essi devono comunque restare attorcigliati.
| 1 | Numero del connettore |
| 2 | Codice del terminale (A = Terminale maschio, B = Terminale femmina) |
| 3 | Colore del filo |
| 4 | Colore del filo a due colori |
| 5 | Simbolo del terminale femmina |
| 6 | Simbolo del terminale maschio |
| 7 | Diodo |
| 8 | Interruzione filo |
| 9 | Non collegato |
| 10 | Circuito da/a |
| 11 | Giunto |
| 12 | Massa |
| 13 | Doppino ritorto |
Figura 21. Simboli dei connettori/degli schemi elettrici
Tabella 2. Codici dei colori dei fili
CODICI ALFABETICI | COLORE DEL FILO |
|---|---|
BE | Blu |
BK | Nero |
BN | Marrone |
GN | Verde |
GY | Grigio |
LBE | Azzurro |
LGN | Verde chiaro |
O | Arancione |
PK | Rosa |
R | Rosso |
TN | Marrone chiaro |
V | Viola |
W | Bianco |
Y | Giallo |
| 1 | Terminale positivo ad anello [B+] |
| 2 | Connettore in linea B+ |
| 3 | Fusibile dell’amplificatore |
| 4 | Interconnessione altoparlante posteriore [36B] |
| 5 | Ingresso amplificatore secondario [296B] |
| 6 | Terminale negativo ad anello [B-] |
| 7 | Connettore amplificatore borsa lato sinistro [288] |
| 8 | Connettore CAN [391A] |
| 9 | Connettore CAN [391B] |
| 10 | Alimentazione degli accessori/accensione [299B] |
Figura 22. Cablaggio altoparlante della borsa
| 1 | Ingresso secondario dell’amplificatore |
| 2 | Uscita secondaria dell’amplificatore |
| 3 | Uscita secondaria dell’amplificatore |
| 4 | Uscita secondaria dell’amplificatore |
Figura 23. Cablaggio Ingressi Audio
| 1 | Connettore woofer lato sinistro [37WB] |
| 2 | Connettore lato sinistro [288] |
| 3 | Connettore dell’amplificatore della carenatura [149] |
| 4 | Connettore tweeter midrange posteriore sinistro [37TB] |
Figura 24. Cablaggio dell’altoparlante della borsa lato sinistro
| 1 | Uscita woofer posteriore destro [36WB] |
| 2 | Uscita altoparlante posteriore di destra [36A] |
| 3 | Uscita tweeter midrange posteriore [36TB] |
Figura 25. Cablaggio del ponticello dell’altoparlante posteriore
| 1 | Accessori/alimentazione [299B] |
| 2 | Accessori/alimentazione [299A] |
Figura 26. Cablaggio del ponticello posteriore
| 1 | Alimentazione accessori [299B], terminale femmina |
| 2 | Alimentazione accessori [299A], terminale maschio |
| 3 | Alimentazione accessori [299A], terminale maschio |
| 4 | Alimentazione accessori [299B], terminale femmina |
| 5 | Alimentazione accessori [299A], terminale maschio |
| 6 | Alimentazione accessori [299A], terminale maschio |
Figura 27. Cablaggio alimentazione degli accessori
