PREMIUM SUSPENSION FOR DYNA (DYNA用プレミアムサスペンション)
J060392014-10-31
概要
キット番号
54000066
モデル
モデルの備品に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
取り付け要件
このキットを正しく取り付けるには、LOCTITE®　243 (blue)(ロックタイト243 (青))が必要です。
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報の参照を必要としています。 このキットを取り付けるには、お持ちの車両のサービスマニュアルが必要です。 マニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
キット内容
「図3」および「表1」を参照してください。
取り外し
注記
ショックを取り外すときは、一度に1つずつ取り外して交換してください。 この方法なら、リアホイールを持ち上げてブロックする必要がありません。 両方のショックを同時に外すには、センタースタンドを立て、リアホイールを浮かせる必要があります。
  1. リアショックアブソーバーを取り外します。 サービスマニュアルを参照してください。 新品のショック取り付け用にハードウェアを保管します。

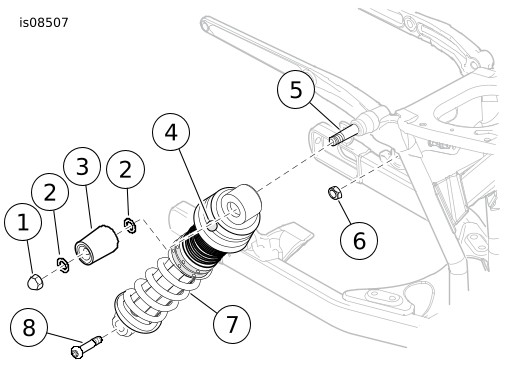

1エイコーンナット
2ワッシャー
3カバー
4Bar & Shieldロゴ
5アッパーフレームスタッド
6ナット
7新品のショック
8ロアショックボルト
図1。 リアショックアブソーバーの取り付け
取り付け
1. アッパーショックマウントを両側に取り付けます。「図1」を参照してください。 Bar & Shieldのロゴ(4)が上向きで、外側に向くように配置します。 アッパーショックマウントをフレームに取り付けます。
a. アッパーフレームスタッド(5)上にアッパーショックをスライドさせます。
b. ワッシャー(2)をアッパーフレームスタッドに取り付けます。
c. カバー(3)をアッパーフレームスタッドに取り付けます。
d. ワッシャー(2)をアッパーフレームスタッドに取り付けます。
e. Loctite 243 (青)をアッパーフレームスタッドに塗布します。
f. エイコーンナット(1)を取り付けます。
2. ロアショックマウントを右側に取り付けます。 Loctite 243 (青)をロアショックボルト(8)に塗布します。 ボルトを取り付けます。 ロアショックマウントを左側に取り付けます。 Loctite 243 (青)をロアショックボルト(8)に塗布します。 ボルトを取り付けます。 ナット(6)を取り付ける。
3. ショックマウント用のナットとボルトを締め付けます。 次のトルク値で締め付けます: 40.7–54.2 N·m (30–40 ft-lbs)
ショックアブソーバーの調整
警告
両方のショックアブソーバーを同じ設定に調整します。 正しく調整しないと安定性とハンドリングに悪影響が出て死亡や重傷を負うおそれがあります。 (00036b)
注記
最小距離(5) (「図2」参照)は16 mm (0.62インチ)です。 最大距離(5) (「図2」参照)は46 mm (1.81インチ)です。
新品のショックのロックナットはタイトではありません。 調整を終えたら、乗車する前に必ずアジャスターナットをロックしなければなりません。
1. アジャスターのねじ山(11)をきれいにします。
2. 「図2 」を参照してください。 アジャストナットおよびロックナットを緩めます。
a. スパナレンチのニップル(8)をアジャストナット(1)の穴に入れる。
b. (10)の方向に回して2つのナットを分離します。
3. 「表2」または「表3」を参照してください。 アジャストナットの望ましい位置は、ライダー、パッセンジャー、荷物、アクセサリーの総重量から判断して決める。
4. スパナレンチ(4)の底部をコーン(3)の底部に置いて位置を測定します。 スパナレンチ(6)上でアジャストナットの上面の位置の測定値を読み取ります。 測定した距離をメモします。 アジャストナットを必要な位置(5)まで回します。
5. 反対側についても同じステップを繰り返します。 どちらのショックも、測定した距離が同じであることを確認する。
6. アジャストナットおよびロックナットを所定の位置にロックします。
a. アジャストナットに接触するまでロックナットを回す。
b. スパナレンチのニップルをアジャストナットの穴に入れます。
c. (9)の方向に回して、ナットを一緒に固定します。
d. 反対側でもA ～ Cのステップを繰り返します。

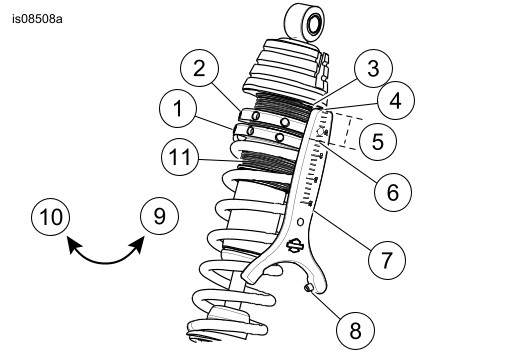

1アジャスターナット
2ロックナット
3コーンの底部
4スパナレンチの底部
5測定箇所
6スパナレンチでの測定
7スパナレンチ
8スパナレンチのニップル
9反時計方向(上から見た図)
10時計方向(上から見た図)
11アジャスターのネジ山
図2。 プリロード調整
交換用パーツ

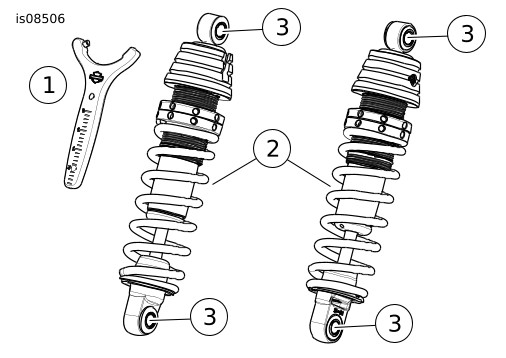

図3。 交換用パーツ: Dynaリアショックキット
表1。 交換用パーツ
アイテム
詳細(数量)
部品番号
1
スパナレンチ
14900080
2
ショックアブソーバー(2) (アイテム3を含む)
54000067
3
  • ブッシング(ショックごとに2個)
54556 ~ 84
プリロード表
表2。 マニュアルサスペンションプリロード表: FXDF (このモデルのみ)
パッセンジャー、荷物、アクセサリーによる追加重量
lb
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
KG
0
4.5
9.0
13.6
18.1
22.6
27.2
31.7
36.2
40.8
45.3
49.9
54.4
58.9
63.5
68.0
72.5
77.1
81.6
86.1
90.7
95.2
99.7
アジャストナットの上面からコーンの底までの距離の測定値(mm)
ライダー
重量
100
45
16
18
19
21
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
43
45
46
110
50
17
19
20
21
23
24
25
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
120
54
18
20
21
22
24
25
26
28
29
30
32
33
34
36
37
38
40
41
43
44
45
46
130
59
19
21
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
43
45
46
140
64
20
21
23
24
26
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
150
68
21
22
24
25
26
28
29
30
32
33
35
36
37
39
40
41
43
44
45
46
160
73
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
43
45
46
170
77
23
24
26
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
180
82
24
25
26
28
29
31
32
33
35
36
37
39
40
41
43
44
45
46
190
86
25
26
27
29
30
31
33
34
35
37
38
40
41
42
44
45
46
200
91
26
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
表3。 マニュアルサスペンションプリロード表: FXDFを除く全てのDyna
パッセンジャー、荷物、アクセサリーによる追加重量
lb
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
KG
0
4.5
9.0
13.6
18.1
22.6
27.2
31.7
36.2
40.8
45.3
49.9
54.4
58.9
63.5
68.0
72.5
77.1
81.6
86.1
90.7
95.2
99.7
アジャストナットの上面からコーンの底までの距離の測定値(mm)
ライダー
重量
100
45
16
18
19
21
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
43
45
46
110
50
17
19
20
21
23
24
25
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
120
54
18
20
21
22
24
25
26
28
29
30
32
33
34
36
37
38
40
41
43
44
45
46
130
59
19
21
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
43
45
46
140
64
20
21
23
24
26
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
150
68
21
22
24
25
26
28
29
30
32
33
35
36
37
39
40
41
43
44
45
46
160
73
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
43
45
46
170
77
23
24
26
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
180
82
24
25
26
28
29
31
32
33
35
36
37
39
40
41
43
44
45
46
190
86
25
26
27
29
30
31
33
34
35
37
38
40
41
42
44
45
46
200
91
26
27
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
210
95
27
28
29
31
32
33
35
36
37
39
40
41
43
44
45
46
220
100
27
29
30
32
33
34
36
37
38
40
41
42
44
45
46
230
104
28
30
31
32
34
35
36
38
39
40
42
43
44
45
46
240
108
29
31
32
33
35
36
37
39
40
41
43
44
45
46
250
113
30
32
33
34
36
37
38
40
41
42
44
45
46
260
117
31
32
34
35
37
38
39
41
42
43
44
45
46
270
122
32
33
35
36
37
39
40
41
43
44
45
46
280
127
33
34
36
37
38
40
41
42
44
45
46
