应急前灯和频闪灯套件（用于FLHP/FLHTP警用车型）
J055312013-08-20
概述
套件编号
67700222
车型
关于车型配件信息，参见哈雷戴维森警用和车队摩托车目录或www.harley-davidson.com上的Police and Fire/Rescue（警用与消防/救援）部分（仅英文）。
注意
出售此款摩托车但用于非警用目的时，此附件必须拆除 。 改制成民用车辆时，必须遵循所有适用的联邦、州以及地方法规。
安装要求
正确安装此套件需要使用Ultratorch UT-100（零件编号HD-39969）、Robinair Heat Gun（Robinair热风枪，零件编号HD-25070）与Heatshrink Attachment（热缩附件，零件编号HD-41183）或其他适合的辐射加热装置。
断开电池之后需要使用Electrical Contact Lube（电气接点润滑剂（哈雷零件编号99861-02））或同等润滑剂。 此项目在哈雷戴维森经销商处有售。
警告
骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 进行此安装，需要本年款车型摩托车的维修手册和警用车型维修手册增补。 这些手册在哈雷戴维森经销商处有售。
套件内容
参见图15和表1。
注意
仅使用正确的更换前灯灯泡（零件编号67074-02）和更换频闪灯泡（零件编号68692-02）。 使用任何其他灯泡可导致发光不正常。
准备
仅2014年款及之后FLHP车型
这些车型出厂配置双卤素前灯。 切换至远光时，近光和远光灯均亮起。
频闪前灯要求在启用远光开关时关闭近光。
  1. 使用下列程序编程车身控制模块以便正确操作频闪前灯。
    1. 转动点火开关至ON（打开）位置，但不要启动车辆。
    2. 按住左转向开关按钮。 在5 秒之内 按压隐形模式切换开关5次。
    3. 检查确认远光前灯亮起时近光灯熄灭。 检查确认近光前灯亮起时远光灯熄灭。 否则，重复步骤1b。
  2. 步骤1c中的前灯模式更改程序也可使用Digital Technician™诊断工具实现。 改回双卤素灯模式只能使用Digital Technician实现。
所有车型：
警告
为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
注意
  • 配有防盗警报器的 2007年款及之后车型：在有防盗遥控钥匙的情况下，将点火钥匙开关转至ON（打开）位置。 系统解除设防后，将点火钥匙开关转至OFF（关闭）位置。 立即 遵循维修手册中的说明拆下主保险丝。
  • 配有防盗警报器的 2006年款及之前车辆：使用遥控钥匙或防盗密码解除警报器设防。 参见维修手册拆卸主保险丝。
  • 不带防盗警报器的车辆：参见维修手册拆卸主保险丝。
具有主保险丝的所有车辆：
警告
为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
  1. 参见维修手册拆卸主保险丝。
具有主断路器的所有车辆：
警告
为了防止车辆意外启动而造成死亡或重伤，请先断开电池负极（-）线缆，然后再继续操作。 (00048a)
  1. 参见维修手册拆卸座椅。 从负极电池接线端断开电池负极（黑色）线缆。 保留所有座椅安装五金件。
  2. 所有车型：完成之前，将点火钥匙开关转至OFF（关闭）位置。
拆卸
  1. 参见图1。 拆下镀铬前灯盖（1）底部的十字螺丝（2）。 2014年款及之后FLHTP车型：逆时针转动前灯盖。 取下前灯门。 所有其他车型：拆下前灯盖。 所有车型：保留螺丝待用。
    2. 注意
    从灯罩（FLHP车型）或挡风板（FLHTP车型）拆下整个灯座组件（包括前灯）。
  2. FLHP车型：参见图2。 拆下将前灯座固定至灯罩的十字头螺丝（1）。 FLHTP车型：参见图3。 拆下将前灯座固定至挡风板的四个TORX®头螺丝（1）。 所有车型：轻轻拉出前灯座，足以断开线路即可。 挤压两个外部蝶片（如有）以拆下前灯灯泡后面的线路连接器。 保留螺丝待用。 拆下前灯座并丢弃。
1镀铬前灯盖
2十字螺丝
图1。 拆下前灯盖
1十字头螺丝
2此位置没有螺丝（2013年款及之前）
图2。 前灯罩底架（FLHP）
1TORX头螺丝（4）
图3。 前灯罩底架（FLHTP）
安装
警告
频闪灯采用高压电源。 安全预防不足可能造成死亡或重伤。
系统运行过程中不要执行任何维修。
维修电源或系统或者进行故障排除之前，先断开装置的电源，然后等待10分钟。 (00097b)
转至针对具体车型的安装部分。
安装：2013年款及之前FLHP车型
注意
电源安装于灯罩内的钢板上。
  • 从钢板拆下冷杉树形电线固定器以便使用该孔安装电源。
  • 钢板上的孔比电源底架的孔略大。
  • 安装电源时并非完全适配。 尝试各种电源朝向，找出最佳对准情况与姿态。
  • 尽管总体适配似乎不完美，但电源在五金件完全拧紧后即可固定牢靠。
1钢片
2锁紧螺母
3电源
4频闪灯线束
图4。 安装频闪灯电源（2013年款及之前FLHP车型）
1. 参见图4。 找到钢板（1）（用于安装电源（3））。 从钢板的孔中拆下黑色塑料冷杉树形电线固定器。
2. 参见图15。 从套件中取出电源（6）、螺丝（9）和锁紧螺母（10）。 在钢板上定位电源（参见图4）。 将电源上部安装孔对准钢板上的孔。
3. 穿过钢板和电源底架向上安装螺丝。 安装锁紧螺母（2），但此时不要完全拧紧。
4. 布设两条频闪灯电源线束，使红色电源线和黑色接地线远离电源并远离灯罩内的其他线路。
5. 从套件中取出环形接线端（7）。 参见维修手册附录在电源黑色接地线的端头安装和压接接线端。
6. 参见图5。 拆下将电源松松地固定至钢板（1）的螺丝（2）和锁紧螺母。 使电源抵住灯罩。 将黑色接地线（3）与环形接线端布设至钢板背面。 将环形接线端置于螺丝的螺纹上。 穿过钢板和电源插入螺丝。 在螺丝的螺纹上安装锁紧螺母。 可靠拧紧。
注意
在维修手册中，电气连接器用数字和字母标识，此处显示于括号内。
1钢片
2螺丝和环形接线端
3黑色接地线
图5。 安装接地线环形接线端（2013年款及之前FLHP车型）
7. 在灯罩内找到白色两路追踪开关连接器[73]。 从灯罩内的其他线路拉开连接器和线路。
8. 找到连接器空腔1中的灰色/紫色电线。 在距离连接器约50–76 mm (2–3 in)处剪断电线。
9. 从套件中取出密封拼接连接器（图15：项目8）。 参见维修手册附录将红色电源线拼接至两个灰色/紫色电线端头。
10. 小心地将红色和灰色/紫色线路塞回灯罩（靠近原有线路）。 根据需要使用线缆扎带（未提供）固定电源。
1前灯组件
2频闪灯电源线束连接器（2）
图6。 将频闪灯线束安装至前灯（2013年款及之前FLHP车型）
11. 参见图6。 从套件中取出新前灯组件（1）。 将车辆线束前灯连接器插入新的前灯灯泡。 将频闪灯的每个三针连接器各插入一个频闪灯电源线束连接器（2）。
12. 参见图2。 取出之前拆下的七个十字头螺丝和套件中的七个新垫圈。 将前灯组件对准灯罩上的开口。 使用螺丝和垫圈安装。 拧紧安装螺丝至1–2 N·m (9–18 in-lbs)。
13. 将前灯盖弹簧装入前灯罩顶部的凹槽。 参见图1。 安装镀铬前灯盖（1）。 在底部插入十字头螺丝（2）。 拧紧至1–2 N·m (9–18 in-lbs)。
安装：2014年款及之后FLHP车型
1. 根据维修手册中的说明拆下座椅和燃油箱。
注意
  • 在维修手册中，电气连接器用数字和字母标识，此处显示于括号 内。
  • 参见维修手册附录。 剪断远光[C38HI]和近光[C38LO]前灯连接器电线，尽量靠近连接器。
2. 从车辆线束剪断远光[C38HI]和近光[C38LO]前灯连接器电线。
3. 参见图15。 从套件中取出FLHP前灯跳线线束（16）。
4. 参见维修手册附录将车辆前灯电线拼接至跳线线束：
a. 蓝色/白色远光电源线至跳线线束白色电线。
b. 黑色远光接地线至一条跳线线束黑色电线。
c. 蓝色/黄色近光电源线至跳线线束黄色电线。
d. 黑色近光接地线至另一条跳线线束黑色电线。
注意
确保频闪灯泡（3）在操作前灯组件（1）时不会从前灯罩掉出。
5. 拆下三个固定环螺丝（12），从安装环（5）拆解频闪前灯。 保留螺丝。
6. 参见图7。 在标记位置（1）从前灯罩（2）拆下两个拉铆螺母。
7. 使用之前拆下的六个原厂设备（OE）#6螺丝（4）和套件中的六个#6平垫圈（5）将频闪前灯安装环（3）安装至前灯罩。 拧紧螺丝至1–2 N·m (9–18 in-lbs)。
1从灯罩（2）拆下拉铆螺母
2前灯罩
3频闪前灯安装环
4OE #6螺丝（6）
5#6平垫圈（6）
图7。 频闪前灯安装环（2014年款及之后FLHP车型）
1电源
2螺丝槽（2）
3支架
4#10螺丝（2）
5#10平垫圈（2）
图8。 频闪前灯电源（2014年款及之后FLHP车型）
8. 参见图8。 使用套件中的两个#10螺丝（4）和平垫圈（5）按照图示将电源（1）安装至支架（3）。 确保电源定位于螺丝槽（2）底部。 拧紧螺丝至2.3–3.4 N·m (20–30 in-lbs)。
9. 将电源输入线束插入电源，然后将线路布设至灯罩后部穿出。
10. 参见图9。 在灯罩的两个螺丝凸缘后面安装电源和支架组件（1）。 安装两个#10螺丝（3）和平垫圈（4）。拧紧螺丝（3）至2.3–3.4 N·m (20–30 in-lbs)。
a. 穿过前灯安装环（5），
b. 穿过灯罩凸缘，然后
c. 进入支架上的螺孔（2）。
11. 沿车架线槽右侧向下布设电源线缆。 确保线缆长度足够。 当把手完全转到左右前叉限位块时，线缆不得拉紧。
12. 在线槽后面剥去电源线缆护套以便布设。白色电线用于更改频闪模式。 可根据需要布设
a. 黑色接地线至左侧车架接地螺柱，并且
b. 红色电源线进入左侧盖区域。
13. 参见维修手册在电源黑色接地线的端头安装和压接套件中的环形接线端。
1电源和支架组件
2电源支架
3#10螺丝（2）
4#10平垫圈（2）
5前灯安装环
图9。 安装前灯电源（2014年款及之后FLHP车型）
14. 将黑色电线环形接线端连接至左侧车架接地螺柱。
15. 在左侧盖后面找到追踪闪光器和三路连接器[C69B]（插入闪光器）。 从闪光器拔下连接器。
16. 选择连接器中的蓝色/黑色电线。 向后拉线管。 在距离连接器约50–75 mm (2–3 in)处剪断蓝色/黑色电线。
17. 从套件中取出密封拼接连接器。 参见维修手册附录将红色电源线拼接至两个蓝色/黑色电线端头。
18. 将三路连接器插入闪光器。
19. 将频闪前灯放置到位。 插入两个频闪连接器。
20. 将前灯线束插入前灯灯泡。
21. 使用线缆扎带（未提供）将频闪前灯线路固定至原有线路。 确保线路长度充足，并且当把手完全转到左右前叉止动块时，线路不会拉紧。
22. 参见图15。 使用固定环（11）和三个螺丝（12）将前灯（1）安装至安装环（5）。 根据需要调节前灯对准螺丝以获取更大间隙。
a. 确保频闪灯完全进入灯组件到位。
b. 确保圆垫抵住频闪灯固定凸耳压紧。
c. 确保电源外壳与前灯锥之间有适当间隙。
23. 将前灯盖弹簧装入前灯安装环顶部的凹槽。
24. 安装镀铬前灯盖。 在底部插入十字头螺丝。 拧紧至1–2 N·m (9–18 in-lbs)。
安装：2013年款及之前FLHTP车型
1. 参见维修手册拆下外侧挡风板和挡风玻璃。
注意
参见图10。 电源安装于钢板（2）上，紧靠收音机塑料安装盒（1）下方（转向头右侧）。
  • 必须从钢板拆下冷杉树形电线固定器以便使用该孔安装电源。
  • 钢板上的孔比电源底架的孔略大。
  • 安装电源时并非完全适配。 需要尝试各种电源位置，以便找出最佳对准情况与姿态。
  • 尽管总体适配似乎不完美，但电源在五金件完全拧紧后即可固定牢靠。
1收音机塑料安装盒
2钢片
3钢板上的孔
图10。 找到安装钢板（2013年款及之前FLHTP车型）
2. 找到钢板（2）（用于安装电源）。 从钢板的孔（3）中拆下黑色塑料冷杉树形电线固定器。
3. 参见图15。 从套件中取出电源（6）、螺丝（9）和锁紧螺母（10）。 在钢板上定位电源，如图11所示。 将电源左侧的安装孔对准钢板上的孔。
4. 从对侧（挡风板盖下方）安装螺丝，穿过钢板（1）和电源（3）底架。 安装锁紧螺母（2），但此时不要完全拧紧。
5. 布设两条频闪灯电源线束（4），使红色电源线和黑色接地线远离电源并远离挡风板内的其他线路。
1钢片
2锁紧螺母
3电源
4频闪灯线束（2）
图11。 安装电源（2013年款及之前FLHTP车型）
6. 参见维修手册在电源黑色接地线的端头安装和压接套件中的环形接线端（图15：项目7）。
7. 参见图12。 将电源（1）和固定螺丝固定到位。 拆下锁紧螺母（2）。 将黑色接地线（3）环形接线端（4）置于螺丝的螺纹上。 穿过钢板和电源插入螺丝。 在螺丝的螺纹上安装锁紧螺母。 可靠拧紧。
8. 参见图13。 向上布设红色电源线（4），朝向收音机塑料安装盒右侧（1）。
注意
  • 追踪闪光器位于收音机安装盒右侧（通过线缆扎带固定至挡风板）。
  • 在维修手册中，电气连接器用数字和字母标识，此处显示于括号 内。
1电源
2锁紧螺母
3黑色接地线
4环形接线端
图12。 安装接地线环形接线端（2013年款及之前FLHTP车型）
1收音机安装盒
2追踪闪光器
3连接器[69B]
4红色电源线
5从连接器[69B]剪断灰色/黑色电线
6密封拼接连接器
图13。 追踪闪光器和闪光器连接器（2013年款及之前FLHTP车型）
9. 找到追踪闪光器（2）和插入闪光器的三路连接器[69B]（3）。 拔下连接器。
10. 选择连接器中的灰色/黑色电线（5）。 在距离连接器约100–125 mm (4–5 in)处剪断电线。
11. 从套件中取出密封拼接连接器（6）。 参见维修手册附录将红色电源线（4）拼接至两个灰色/黑色电线端头（5）。
12. 将三路连接器插入闪光器。 将线路仔细塞入周围线路附近。
13. 使用线缆扎带（未提供）将所有线路固定到位。 确保安装挡风板时未拉紧或损坏线路。
14. 根据需要使用线缆扎带固定电源。
15. 参见维修手册安装外侧挡风板和挡风玻璃。
16. 从套件中取出新前灯组件。 通过挡风板上的前灯开口够及。 找出前灯连接器和两条频闪灯线束（来自电源）。 将车辆线束前灯连接器插入新的前灯灯泡。 将频闪灯的每个三针连接器各插入一个频闪灯电源线束连接器。
17. 参见图3。 取出之前拆下的四个TORX头螺丝和套件中的四个新垫圈。 将前灯组件对准挡风板上的开口并安装。 拧紧安装螺丝至2.5–3.6 N·m (22–32 in-lbs)。
18. 将前灯盖弹簧装入前灯罩顶部的凹槽。 参见图1。 安装镀铬前灯盖（1）。 在底部插入十字头螺丝（2）。 拧紧螺丝至1–2 N·m (9–18 in-lbs)。
安装：2014年款及之后FLHTP车型
1. 根据维修手册中的说明拆下挡风玻璃、外侧挡风板、座椅和燃油箱。
2. 参见图14。 拆下内侧挡风板支架（2）上的TORX头螺丝（3），位置如图所示。 将电源（1）定位至支架并使用螺丝安装。 拧紧至2.8–4 N·m (25–35 in-lbs)。

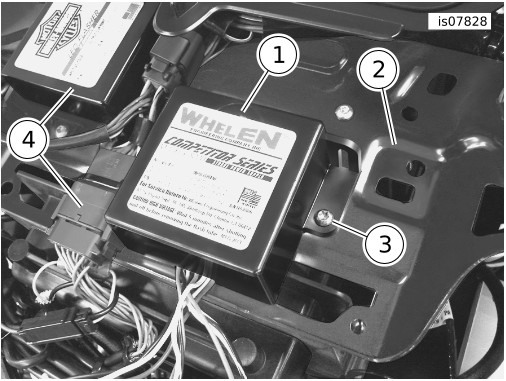

1电源
2内侧挡风板支架
3TORX头螺丝
4分离附件（不属于此套件）
图14。 安装前灯电源（2014年款及之后FLHTP车型）
3. 将电源输入线束插入电源。 沿车架线槽右侧向下布设电源线缆。 确保线路长度充足，并且当把手完全转到左右前叉止动块时，线缆不会拉紧。
4. 在线槽后面剥去电源线缆护套以便布设。白色电线用于更改频闪模式。 可根据需要布设
a. 黑色接地线至左侧车架接地螺柱，并且
b. 红色电源线进入左侧盖区域。
5. 参见维修手册在电源黑色接地线的端头安装和压接套件中的环形接线端。
6. 将黑色电线环形接线端连接至左侧车架接地螺柱。
7. 在左侧盖后面找到追踪闪光器和三路连接器[C69B]（插入闪光器）。 从闪光器拔下连接器。
8. 选择连接器中的蓝色/黑色电线。 向后拉线管。 在距离连接器约50–75 mm (2–3 in)处剪断蓝色/黑色电线。
9. 从套件中取出密封拼接连接器。 参见维修手册附录将红色电源线拼接至两个蓝色/黑色电线端头。
10. 将三路连接器插入闪光器。
11. 参见图15。 从套件中取出FLHTP前灯跳线线束（17）。 将线束插入车辆前灯连接器[C38B]。
12. 使用线缆扎带（未提供）固定所有电源线路。 确保没有夹住导线并且不摩擦电线。
13. 遵循维修手册中的说明安装外侧挡风板和挡风玻璃。
14. 从套件中取出频闪前灯组件（1）。 通过前灯开口够及，找出前灯连接器和两条频闪灯线束（来自电源）。
15. 将两个频闪灯连接器插入频闪灯泡。 将前灯线束插入前灯灯泡。
16. 使用之前拆下的四个螺丝将前灯组件安装至挡风板上的开口。 拧紧螺丝至2.5–3.6 N·m (22–32 in-lbs)。
17. 将镀铬前灯盖组件定位至前灯安装环，使螺丝孔处在五点钟位置。 顺时针转动组件以将弹簧蝶片卡入前灯安装环的槽中。 使用OE螺丝固定前灯盖。 拧紧螺丝至1–2 N·m (9–18 in-lbs)。
返还维修部门
注意
安装主保险丝或连接电池负极线缆之前，应确保点火钥匙开关处于OFF（关闭）位置。
1. 配备主保险丝的车型：参见维修手册安装主保险丝。 配备主断路器的车型：参见维修手册连接电池负极线。 在电池接线端涂敷少量凡士林油或防腐蚀材料。
2. 测试前灯和频闪灯是否正常工作。 如果安装正确，频闪灯应打开并与前部应急灯一起闪烁。
警告
安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b)
3. 参见维修手册安装燃油箱（如已拆下）。 安装座椅。
4. 遵循维修手册对准前灯。
维修零件
图15。 维修零件：应急前灯和频闪灯套件
表1。 维修零件
项目
描述（数量）
零件编号
1
前灯组件（包括项目2）
67636-02
2
  • 护套，前灯灯泡
不单独出售
3
前灯灯泡，H4高性能
67074-02
4
频闪灯泡（2）（带单独连接器）
68692-02
5
安装环组件，频闪前灯
不单独出售
6
电源
90051-02
7
环形接线端，#16-22 AWG，用于6.4 mm (¼ in)直径螺柱
9858
8
密封拼接连接器（蓝色）
70586-93
9
螺丝，TORX半圆头，#10-24 x 12.7 mm (½ in)长度
2478
10
锁紧螺母，#10-24，带尼龙嵌件
7624
11
固定环，前灯
67726-08
12
固定环螺丝（3）
67721-48
13
垫圈（7）
6717
14
电源支架
不单独出售
15
平垫圈，#10（4）
6716
16
前灯跳线线束，FLHP车型
不单独出售
17
前灯跳线线束，FLHTP车型
不单独出售
18
电源输入线束
不单独出售
