Screamin' Eagle 4.000インチ高圧縮ピストンキット
J061892015-10-23
一般
キット番号
22502-07B、22503-07B
モデル
モデルの備品に関する情報は、最新の純正P&Aカタログを参照ください。または、最寄りのハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
キット22502-07Bのピストンは、スタンダード/CVO 4.000インチシリンダー、SE 4.000インチボルトオンシリンダーの両方に利用できます。キット22503-07Bのピストンはスタンダード/CVO 4.000インチシリンダーにのみ利用できます。
取り付け要件
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
注記
このキットを正しく取り付けるには、Screamin' Eagle Proスーパーチューナーを使ったECM再キャリブレーションが必要です。ダウンロードしたキャリブレーションを再調整するには、車両で使用したインテークとエキゾーストシステムに基づかなければならないことがあります。Screamin' Eagle Proのカタログをご覧になるか、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
トップエンドガスケットキット:スタンダード/CVO 4.000インチシリンダーについてはパーツカタログを参照してください。SE 4.000インチボルトオンシリンダーはキット部品番号16500384を使います。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報の参照を必要としています。取り付け時には、お持ちのモデルのサービスマニュアルが必要です。マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
取り付け
| 1. | バイクを上昇させる。 注記 セキュリティシステムを解除し、 | |
| 2. | サービスマニュアルの説明に従ってシートを取り外します。 | |
| 3. | Touringモデルの場合:左サドルバッグを取り外します。メインヒューズを取り外します。サービスマニュアルを参照してください。 ソフテイルモデルの場合:メインヒューズを取り外します。サービスマニュアルを参照してください。 Dynaモデルの場合:電装キャディカバーとメインヒューズを取り外します。サービスマニュアルを参照してください。 | |
| 警告 誤って車両が始動すると、死亡事故や重傷事故を引き起こすおそれがあるため、バッテリーケーブル(マイナス(-)ケーブルが先)を外してから作業を開始してください。 (00307a) 警告マイナス(-)バッテリーケーブルを先に取り外します。 マイナス(-)ケーブルを接続した状態でプラス(+)ケーブルがアースに接触すると、火花が発生してバッテリーが爆発し、死亡や重傷を負う原因になることがあります。 (00049a) | ||
| 4. | マイナスバッテリーケーブルを取り外す。 | |
| 5. | シリンダーヘッド、シリンダー、およびピストンの取り外し手順については、サービスマニュアルの該当するセクションを参照してください。 | |
| 6. | パーツの点検については、サービスマニュアルの手順に従ってください。 |  図1。 6.4 mm (0.252 in.) |
ピストンの測定
- ピストンを室温まで冷まします。
- 鉛筆またはマーカーを使い、スカートの両側でピストンに印を付けます。印の位置は、ピストンスカートの面取部分のエッジの一番下から6.4 mm (0.252 in)のところとします。ピストンピンボアに対して直角に、スラスト面全体に印を付けてください。
- マークした箇所でマイクロメーターを使用して、ピストンの公称直径を測定します。
- ダイアルボアゲージを使用して、シリンダーボア内のピストンリングの摺動部を測定する。
ピストンの取り付け
- このキットのピストンは、フロントシリンダー用とリアシリンダー用があります。各ピストンには、「FRONT」「REAR」という文字が記してあります。 ピストンの矢印をエンジンの前側に向けて、適切なシリンダーにピストンを取り付けます。
注記
ドットを上に向けてリングを取り付けます。マークのないリングはどちらが上でも構いません。
4.000 in. シリンダーでは、トップシリンダーだぼにOリング(部品番号11273)を取り付けません。したがって、トルクプレートの使用中、またはエンジンの最終組み立て時には取り付けないでください。
高圧縮ピストンを使用する際は、シリンダーヘッドに適切な圧縮解放加工を行う必要があります(まだ行っていない場合)。
既存のものでないカムシャフトを使用する場合は、ピストンとバルブのクリアランスを常に確認してください。
表1。 ピストンの仕様
アイテム | in. | mm |
|---|---|---|
シリンダーのクリアランス | 0.0014 ～ 0.0027 | 0.036 ～ 0.069 |
ピストンピンフィット(ルーズ) | 0.0005 ～ 0.0010 | 0.013 ～ 0.025 |
トップリングのエンドギャップ セカンドリングのエンドギャップ オイルコントロールリングレールギャップ | 0.010 ～ 0.016 0.017 ～ 0.028 0.006 ～ 0.026 | 0.25 ～ 0.40 0.44 ～ 0.70 0.15 ～ 0.67 |
トップリングサイドクリアランス セカンドリングサイドクリアランス オイルコントロールリングサイドクリアランス | 0.0006 ～ 0.0025 0.0008 ～ 0.0026 0.0021 ～ 0.0080 | 0.015 ～ 0.063 0.020 ～ 0.066 0.053 ～ 0.2020 |
表2。 サービスリミット
アイテム | in. | mm |
|---|---|---|
シリンダーとのクリアランス(ルーズ) | 0.0040 | 0.102 |
ピストンピンフィット(ルーズ) | 0.0013 | 0.033 |
トップリングのエンドギャップ セカンドリングエンドキャップ オイルコントロールリングレールギャップ | 0.026 0.038 0.026 | 0.66 0.97 0.66 |
トップリングサイドクリアランス セカンドリングサイドクリアランス オイルコントロールリングサイドクリアランス | 0.0033 0.0034 0.0100 | 0.084 0.086 0.254 |
ピストンピンサークリップの取り付け

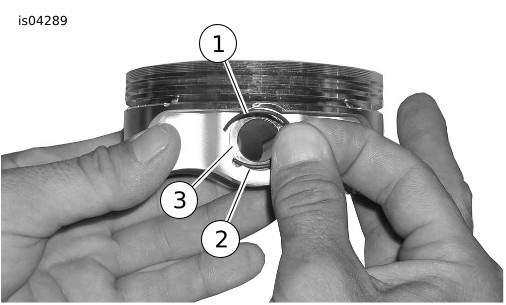

| 1. | 「図2」を参照してください。サークリップ(1)の開いた方を溝(3)のノッチ(2)に挿入します。 | |||||||||||

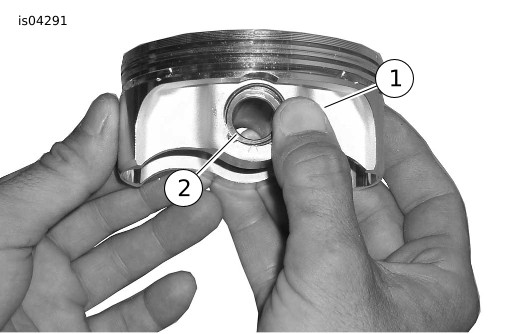

| 2. | 図3を参照してください。ピストン(1)に親指を置きます。サークリップ(2)の約85 %が溝にはまり込むまでしっかり押し込みます。 | |||||||||||
| 3. | 小型のマイナスドライバーを使って、溝の残りの部分にサークリップを押し込みます。ピストンは、引っかいたり傷を付けたりしないでください。残りのサークリップでも繰り返します。 注記 サークリップが全部押し込まれて正しく取り付けられたことを確認します。 |
図2。 サークリップおよびピストン
図3。 サークリップの取り付け | ||||||||||
| 4. | キット内のシリンダーヘッド、シリンダー、高圧縮ピストンおよびリングを取り付けます。サービスマニュアルの適切なセクションを参照してください。 |
最終組み立て作業
| 1. | サービスマニュアルの説明に従ってフューエルタンクを取り付けます。 | |
| 2. | Touringモデルの場合:メインヒューズ、左サイドカバー、および左サドルバッグを取り付けます。サービスマニュアルを参照してください。 ソフテイルモデルの場合:メインヒューズを取り付けます。サービスマニュアルを参照してください。 Dynaモデルの場合:メインヒューズと電装キャディカバーを取り付けます。サービスマニュアルを参照してください。 | |
| 3. | サービスマニュアルの説明に従ってシートを取り付けます。 | |
ご注意 このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b) | ||
| 4. | Screamin' Eagle Pro Super TunerとInterfaceを使って、新しいECMキャリブレーションデータをダウンロードします。ダウンロードしたキャリブレーションデータは、当該車両に使われているエキゾーストシステムに応じて調整し直さなければならないことがあります。Screamin' Eagle Proのカタログをご覧になるか、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。 | |
| 警告 シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b) | ||
| 5. | エンジンを作動させます。数回繰り返して正常に作動するか確認します。 |
慣らし運転のルール
慣らし運転についてはオーナーズマニュアルを参照してください。
交換用パーツ

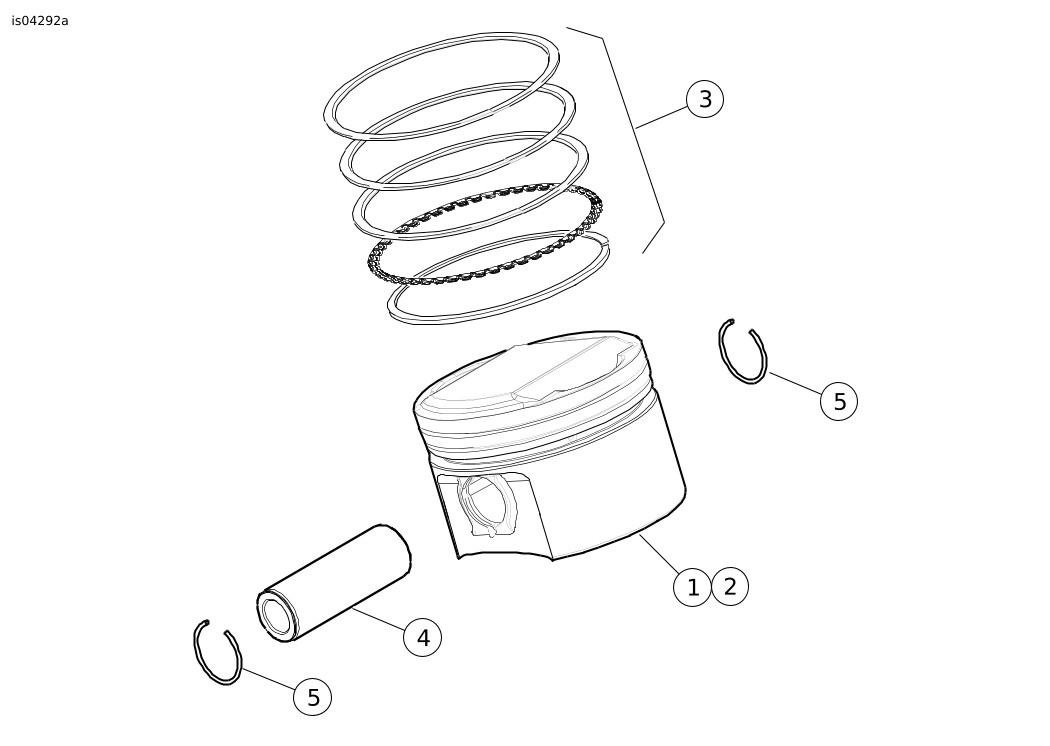

図4。 交換用パーツ:Screamin' Eagle 4.000インチ高圧縮ピストンキット
表3。 交換用パーツ:Screamin' Eagle 4.000インチ高圧縮ピストンキット
キット | 品目 | 詳細(数量) | 部品番号 |
|---|---|---|---|
キット22502-07B スタンダード | 1 | ピストン、フロント、スタンダード | 単品販売なし |
2 | ピストン、リア、スタンダード | 単品販売なし | |
3 | ピストンリングセット、スタンダード(2) | 21951-11 | |
4 | ピン、ピストン(2) | 単品販売なし | |
5 | サークリップ、ピストンピン(4) | 22097-99 | |
キット22503-07B +0.010インチ | 1 | ピストン、フロント、+.010インチ | 単品販売なし |
2 | ピストン、リア、+.010インチ | 単品販売なし | |
3 | ピストンリングセット、+.010インチ(2) | 21953-11 | |
4 | ピン、ピストン(2) | 単品販売なし | |
5 | サークリップ、ピストンピン(4) | 22097-99 |
