REFROIDISSEUR D’HUILE SOFTAIL
J056832013-07-31
GÉNÉRALITÉS
Numéro de kit
26157-11A
Modèles
Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).
Pièces supplémentaires requises
Produit d’étanchéité haute performance, gris (numéro de pièce 99650-02)
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
INSTALLATION
Installation du couvercle du refroidisseur d’huile
| 1. | Nettoyer complètement les saletés, la graisse et la cire du refroidisseur d’huile avec de l’alcool isopropylique. Utiliser l’alcool pour nettoyer le couvercle de refroidisseur d’huile selon les besoins. Laisser sécher. | |||||||
| 2. | Voir Figure 1. Enduire d’une perle épaisse de produit d’étanchéité gris haute performance la surface plate gauche du refroidisseur d’huile et installer le couvercle du refroidisseur d’huile en le poussant dans le produit d’étanchéité. REMARQUE Il faut faire attention pour éviter de mettre le produit d’étanchéité sur les ailettes du refroidisseur d’huile. Ne pas installer sur le véhicule pendant 24 heures pour permettre au produit d’étanchéité de durcir complètement. |
Figure 1. Montage du couvercle sur le refroidisseur d’huile |
Installer le refroidisseur d’huile
| 1. | Voir Figure 2. Installer le refroidisseur d’huile (1) sur le tube descendant gauche avec deux colliers (2), deux vis à tête creuse (3), quatre rondelles (4) et deux écrous (5). Orienter les colliers avec le côté plat vers l’extérieur et positionner le collier supérieur à 165 mm (6,50 po) du bas du support de montage de la protection de moteur (7). Serrer les vis à un couple de 10,2–13,5 N·m (96–120 in-lbs). REMARQUE Lors de l’installation sur une Softail CVO de 2012, s’assurer que le refroidisseur d’huile ne touche pas les appui-pieds de route du conducteur montés sur les tubes descendants. | |
| 2. | Déposer le filtre à huile et l’adaptateur du filtre à huile. Nettoyer complètement la zone du filtre à huile. Jeter le filtre et l’adaptateur du filtre à huile. | |
| 3. | Voir Figure 3. Faire correspondre les bossages de positionnement (1) sur l’adaptateur de refroidisseur d’huile avec l’adaptateur du filtre à huile. | |
| 4. | Voir Figure 4. Installer l’adaptateur de refroidisseur d’huile (1) et l’adaptateur de filtre à huile (2). Serrer l’adaptateur du filtre à huile à un couple de 16,3–21,7 N·m (12–16 ft-lbs). | |
| 5. | Voir Figure 5. Installer le tuyau supérieur (3) sur le cran du refroidisseur d’huile et serrer avec le collier de serrage de tuyau (7) à un couple de 0,9 N·m (8 in-lbs). | |
| 6. | Installer le tuyau inférieur (2) sur le cran inférieur du refroidisseur d’huile et serrer avec le collier de serrage de tuyau (7) à un couple de 0,9 N·m (8 in-lbs). | |
| 7. | Installer les tuyaux entre le refroidisseur d’huile et l’adaptateur du refroidisseur d’huile et serrer les colliers de tuyau à un couple de 0,9 N·m (8 in-lbs). | |
| 8. | Vérifier que l’acheminement des tuyaux n’est pas affecté par le filtre à huile ou les bords tranchants et qu’il offre au moteur un dégagement approprié. Les tuyaux ne doivent pas être tordus ou entortillés, sinon l’écoulement de l’huile pourrait être entravé. |

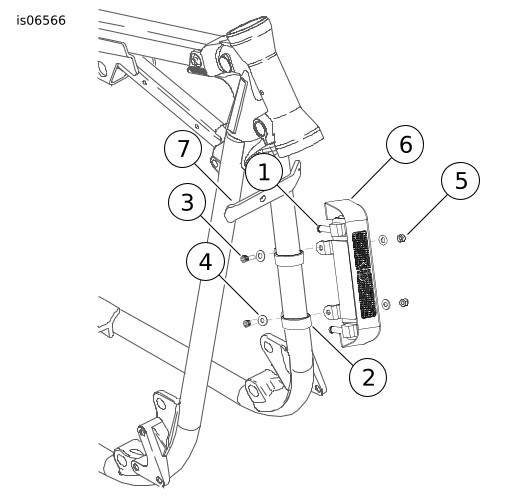

| 1 | Refroidisseur d’huile |
| 2 | Collier (2) |
| 3 | Vis (2) |
| 4 | Rondelle (4) |
| 5 | Écrou (2) |
| 6 | Couvercle de refroidisseur d’huile |
| 7 | Support de montage du moteur |
Figure 2. Montage de l’ensemble de refroidisseur d’huile

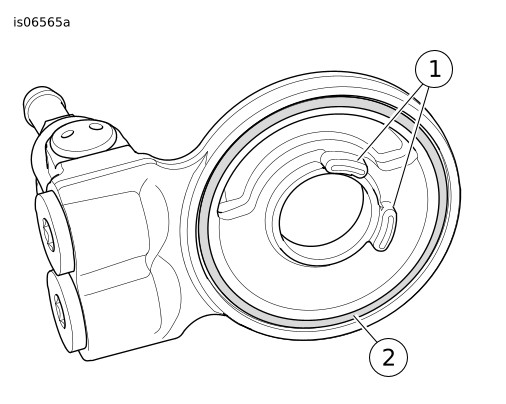

| 1 | Bossages de positionnement |
| 2 | Joint torique |
Figure 3. Adaptateur de refroidisseur d’huile
| 1 | Ensemble d’adaptateur de refroidisseur d’huile |
| 2 | Adaptateur du filtre à huile |
Figure 4. Installer l’ensemble d’adaptateur de refroidisseur d’huile
Test du débit du système
AVIS
Le niveau d'huile ne peut pas être mesuré avec précision sur un moteur froid. Pour une inspection avant la conduite, la moto reposant sur la béquille latérale sur une surface de niveau, l'huile doit se trouver entre les flèches de la jauge, lorsque le moteur est froid. Ne pas ajouter d'huile pour que le niveau atteigne le repère « FULL » (plein) sur un moteur FROID. (00185a)
AVIS
Ne pas faire tourner le moteur lorsque le niveau d'huile se trouve en dessous du repère d'ajout sur la jauge à la température de fonctionnement. Le moteur sera endommagé. (00187b)
| 1. | Enduire d’huile de moteur le joint torique d’un nouveau filtre à huile et l’installer. REMARQUE Ajouter la quantité nécessaire d’huile pour ramener le niveau entre les deux flèches. | |
| 2. | Démarrer le moteur. Inspecter toutes les connexions de tuyau pour rechercher les fuites. S’il n’existe pas de fuite, laisser chauffer le moteur. REMARQUE Placer les colliers de façon à éviter de gêner l’installation du filtre à huile. Vérifier que l’acheminement des tuyaux ne les approche pas du filtre à huile ou des arêtes vives. Les tuyaux ne doivent pas être tordus ou entortillés, sinon l’écoulement de l’huile pourrait être entravé. | |
| 3. | Vérifier que la température du refroidisseur d’huile augmente lorsque le moteur atteint la température de fonctionnement normale. Si le refroidisseur d’huile reste froid après le réchauffement du moteur, une obstruction de l’huile peut exister. Arrêter le moteur, le laisser refroidir et vérifier le système pour rechercher la cause de l’obstruction. | |
| 4. | Vérifier que tous les colliers de serrage de tuyau sont serrés à un couple de 0,9 N·m (8 in-lbs). | |
| 5. | Remplir d’huile jusqu’au niveau de remplissage (FILL) de la jauge de niveau d’huile. |
PIÈCES DE RECHANGE

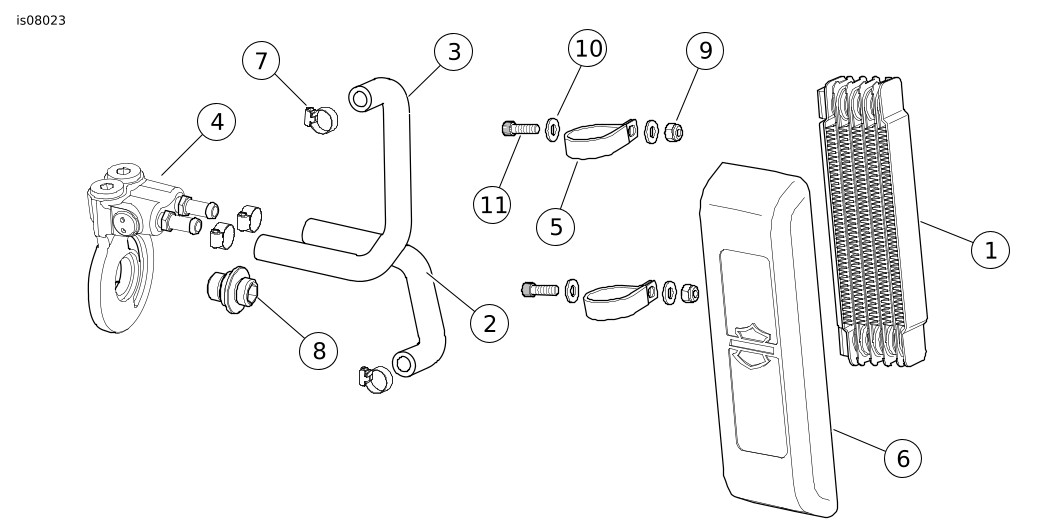

Figure 5. Pièces de rechange : Refroidisseur d’huile Softail
Tableau 1. Tableau des pièces de rechange
Article | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Ensemble de refroidisseur d’huile | 26158-11 |
2 | Tuyau gauche du refroidisseur d’huile | 26159-11 |
3 | Tuyau droit du refroidisseur d’huile | 26160-11 |
4 | Adaptateur de refroidisseur d’huile | 63059-09A |
5 | Collier (2) | 69318-02 |
6 | Couvercle de refroidisseur d’huile | 63104-11 |
7 | Collier de serrage à vis sans fin, noir, no 4 (4) | 9823 |
8 | Adaptateur du filtre à huile | 26041-05A |
9 | Contre-écrou, pièce insérée en nylon (2) | 94026-92T |
10 | Rondelle plate (chromée) (4) | 94065-90T |
11 | Vis à capuchon à tête creuse (2) | 94312-91T |
