SOFTAIL OIL COOLER (SOFTAILオイルクーラー)
J056832013-07-31
概要
キット番号
26157-11A
モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
装着に必要となる追加パーツ
高性能シーラント剤、灰色(部品番号99650-02)
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
キット内容
図5」および「表1」を参照してください。
取り付け
オイルクーラーカバーの取り付け
1. イソプロピルアルコールでオイルクーラーから泥、グリース、およびワックスを完全に落とします。 必要に応じて、アルコールを使用し、オイルクーラーカバーを洗浄します。 乾燥させる。
2. 図1」を参照してください。 高性能シーラント剤(灰色)をオイルクーラー左側の平らな表面に塗り、オイルクーラーカバーをシーラント剤に押しつけ、オイルクーラーカバーを取り付けます。
注記
シーラント剤がオイルクーラーのクーリングフィンに付着しないよう注意してください。
シーラント剤が完全に硬化するまで、24時間は車両を始動しないでください。
1オイルクーラー
2シーラント
3オイルクーラーカバー
図1。 オイルクーラーへのカバーの取り付け
オイルクーラーの取り付け
1. 図2」を参照してください。 オイルクーラー(1)を2つのクランプ(2)、2本のソケットヘッドスクリュー(3)、4つのワッシャー(4)、および2つのナット(5)で左側のダウンチューブに取り付けます。 クランプの平面を外側に向け、上部クランプをエンジンガードマウントブラケット(7)の底部から6.50インチのところに配置します。 スクリューを10.2–13.5 N·m (96–120 in-lbs)のトルク値で締め付けます。
注記
2012年CVO Softailに取り付ける場合は、オイルクーラーがダウンチューブにマウントしたライダーハイウェイフットペグに接触しないことを確認します。
2. オイルフィルターとオイルフィルターアダプターを取り外します。 オイルフィルターエリアの汚れをよく取り除きます。 フィルターとオイルフィルターアダプターを廃棄します。
3. 図3」を参照してください。 オイルクーラーアダプター上のポジショニングボス(1)をオイルフィルターアダプターに合わせます。
4. 図4」を参照してください。 オイルクーラーアダプター(1)とオイルフィルターアダプター(2)を取り付けます。 オイルフィルターアダプターを16.3–21.7 N·m (12–16 ft-lbs)のトルク値で締め付けます。
5. 図5」を参照してください。 アッパーホース(3)をオイルクーラーのあごに取り付け、ホースクランプ(7)を使用して0.9 N·m (8 in-lbs)のトルク値で締め付けます。
6. ロアホース(2)をオイルクーラーのあごに取り付け、ホースクランプ(7)を使用して0.9 N·m (8 in-lbs)のトルク値で締め付けます。
7. オイルクーラーからオイルクーラーアダプターにホースを取り付け、ホースクランプを0.9 N·m (8 in-lbs)のトルク値で締め付けます。
8. ホースが、オイルフィルターや鋭利な先端に当たっていないこと、およびエンジンまでの適切な間隔があることを確認します。 ホースが曲がったりねじれたりしていないことを確認します。オイルの流れが妨害される場合があります。

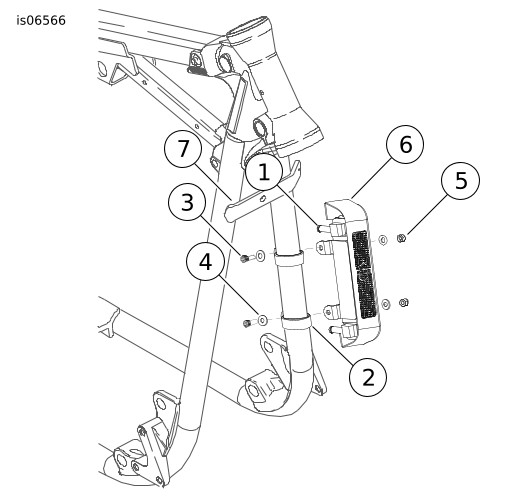

1オイルクーラー
2クランプ(2)
3スクリュー (2)
4ワッシャー(4)
5ナット(2)
6オイルクーラーカバー
7エンジンマウントブラケット
図2。 オイルクーラーアッセンブリーの取り付け
1ボスの配置
2Oリング
図3。 オイルクーラーアダプター
1オイルクーラーアダプターアッセンブリー
2オイルフィルターアダプター
図4。 オイルクーラーアダプターアッセンブリーの取り付け
システムフローテスト
ご注意
エンジンが冷えている状態では正確なオイルレベルを測定できません。 運行前点検を行う際、エンジンが冷えている場合は、床面のサイドスタンドで車両を支持した状態で、オイルレベルがディップスティックでADDマークとFULLマークの間を指すようにします。 エンジン冷間時にレベルがFULLマークになるまでオイルを補充しないでください。 (00185a)
ご注意
運転温度でオイルレベルがディップスティックのADD (補充)マーク以下の場合、エンジンを作動しないでください。 エンジンが損傷するおそれがあります。 (00187b)
1. モーターオイルを新しいオイルフィルターのリングに塗り、取り付けます。
注記
オイルが2つの矢印間に収まるだけオイルを追加します。
2. エンジンを始動します。 全てのホース接続部で漏れがないか確認します。 漏れがない場合は、エンジンを暖めてください。
注記
オイルフィルターの取り付けの邪魔にならないようにクランプを取り付けます。 ホースが、オイルフィルターや鋭利な先端に当たっていないか確認します。 ホースが曲がったりねじれたりしていないことを確認します。オイルの流れが妨害される場合があります。
3. エンジンが通常の動作温度に到達したとき、オイルクーラーの温度が上がっていることを確認します。 オイルクーラーが冷たいままの場合、オイルがどこかでふさがれている可能性があります。 エンジンを切り、エンジンを冷ましてから妨害部がないかシステムを点検します。
4. 全てのホースクランプが0.9 N·m (8 in-lbs)のトルク値で締め付けられていることを確認します。
5. ゲージの「FILL」レベルまでオイルを注入します。
交換用パーツ

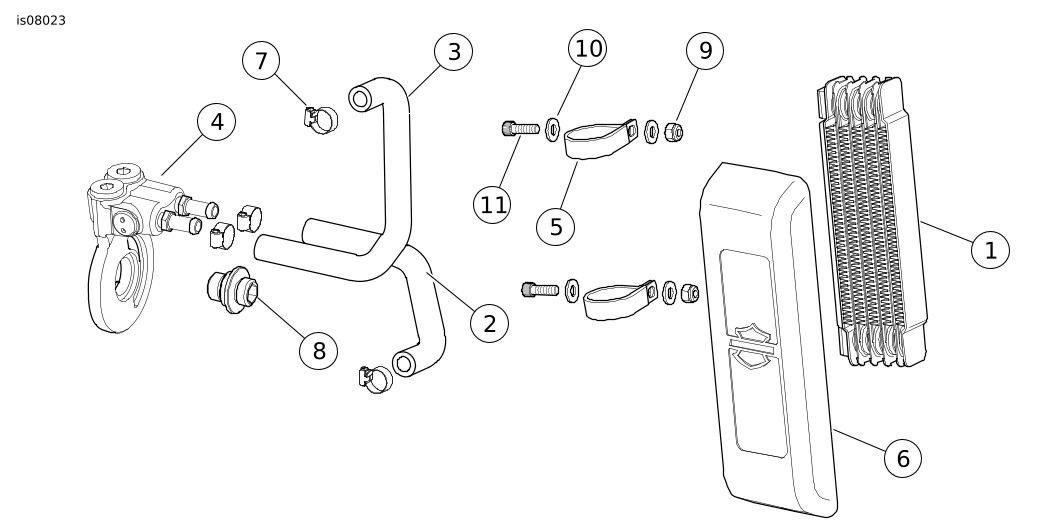

図5。 交換用パーツ: SOFTAILオイルクーラー
表1。 交換用パーツ表
アイテム
詳細(数量)
部品番号
1
オイルクーラーアッセンブリー
26158-11
2
オイルクーラー左ホース
26159-11
3
オイルクーラー右ホース
26160-11
4
オイルクーラーアダプター
63059-09A
5
クランプ(2)
69318-02
6
オイルクーラーカバー
63104-11
7
ウォームドライブクランプ、黒、No.4 (4)
9823
8
オイルフィルターアダプター
26041-05A
9
ロックナット、ナイロンインサート(2)
94026-92T
10
平ワッシャー、クローム(4)
94065-90T
11
ソケットヘッドキャップスクリュー(2)
94312-91T
