KIT D'ÉTRIER DE FREIN AVANT À SIX PISTONS POUR MODÈLES TRIKE
J062112015-10-15
GÉNÉRALITÉS
Numéro de kit
41300181
Modèles
Pour obtenir des informations sur la configuration des modèles, consulter le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).
Ce kit remplace directement le composant de l'équipement d'origine et s'installe de la même façon.
Exigences relatives à la pose
Du liquide de frein hydraulique neuf et non contaminé provenant d’un récipient scellé sera nécessaire. Voir le manuel d'entretien correspondant à l'année et au modèle de la moto pour déterminer le liquide de frein approprié.
Si les plaquettes de frein existantes sont usées au-delà de la cote limite, poser des plaquettes de frein neuves.
AVERTISSEMENT
La sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d'instructions renvoie aux informations du manuel d'entretien. Il est nécessaire d'utiliser un manuel d'entretien correspondant au modèle et à l'année de la moto pour cette installation. Il est disponible auprès d'un concessionnaire Harley-Davidson.
AVERTISSEMENT
Les freins sont des composants cruciaux pour la sécurité. Contacter un concessionnaire Harley-Davidson pour la réparation ou le remplacement des freins. Des freins mal entretenus peuvent nuire à la performance des freins, ce qui pourrait causer la mort ou des blessures graves. (00054a)
Contenu du kit
Voir Figure 1 et Tableau 1.
PRÉPARATION
AVERTISSEMENT
Pour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
  1. Consulter le manuel d'entretien. Déposer le fusible principal.
POSE
AVERTISSEMENT
Le contact avec du liquide de frein DOT 4 peut avoir des effets graves sur la santé. Ne pas porter des vêtements et des lunettes de protection adaptés risque de provoquer la mort ou des blessures graves.
  • En cas d'inhalation : Garder son calme, évacuer à l'air frais, consulter un médecin.
  • En cas de contact avec la peau : Retirer les vêtements souillés ou éclaboussés. Rincer la peau immédiatement à grande eau pendant 15 à 20 minutes. En cas d'irritation, consulter un médecin.
  • En cas de contact avec les yeux : Rincer les yeux pendant au moins 15 minutes à l'eau courante, en gardant les yeux ouverts. En cas d'irritation, consulter un médecin.
  • En cas d'ingestion : Rincer la bouche et boire beaucoup d'eau. Ne pas faire vomir. Contactez le Centre antipoison. Consulter immédiatement un médecin.
  • Pour plus d'informations, consulter la fiche de données de sécurité (FDS) sur le site sds.harley-davidson.com
(00240e)
AVIS
Le liquide de frein DOT 4 endommage les surfaces peintes et les panneaux de carrosserie avec lesquels il entre en contact. Toujours faire attention et protéger les surfaces contre les éclaboussures lorsque l’on travaille sur les freins. Sinon, cela risque de causer des dommages esthétiques. (00239c)
REMARQUE
Si le produit DOT 4 Brake Fluid (liquide de frein DOT 4) entre en contact avec des surfaces peintes, laver IMMÉDIATEMENT la zone à l'eau claire.
Couvrir les surfaces voisines de la moto pour les protéger contre les dommages de finition causés par les renversements ou les éclaboussures du liquide de frein DOT 4.
AVERTISSEMENT
Remplacer les joints de conduite de frein. La réutilisation des joints d’origine peut causer la défaillance des freins et la perte de contrôle du véhicule, ce qui pourrait causer la mort ou des blessures graves. (00318a)
AVIS
Retirer les composants de la conduite de frein avec soin. Les dommages aux surfaces de logement peuvent causer des fuites. (00320a)
  1. Consulter le manuel d'entretien. Déposer les deux étriers de frein.
  2. Consulter le manuel d'entretien. Poser les plaquettes de frein avant.
  3. Consulter le manuel d'entretien. Poser des étriers de frein avant neufs.
FIN DE LA PROCÉDURE
REMARQUE
Vérifier que l'interrupteur d'allumage est en position d'arrêt (OFF) avant d'installer le fusible principal.
  1. Consulter le manuel d'entretien. Installer le fusible principal.
AVERTISSEMENT
Après avoir effectué l'entretien des freins et avant de déplacer la moto, pomper sur les freins pour augmenter la pression dans le système de freinage. Une pression insuffisante risque de nuire à la performance des freins, ce qui pourrait causer la mort ou des blessures graves. (00279a)
AVERTISSEMENT
Une fois le système de freinage réparé, tester les freins à faible vitesse. Si les freins ne fonctionnent pas correctement, leur test à grande vitesse peut causer une perte de contrôle pouvant conduire à la mort ou des blessures graves. (00289a)
PIÈCES DE RECHANGE

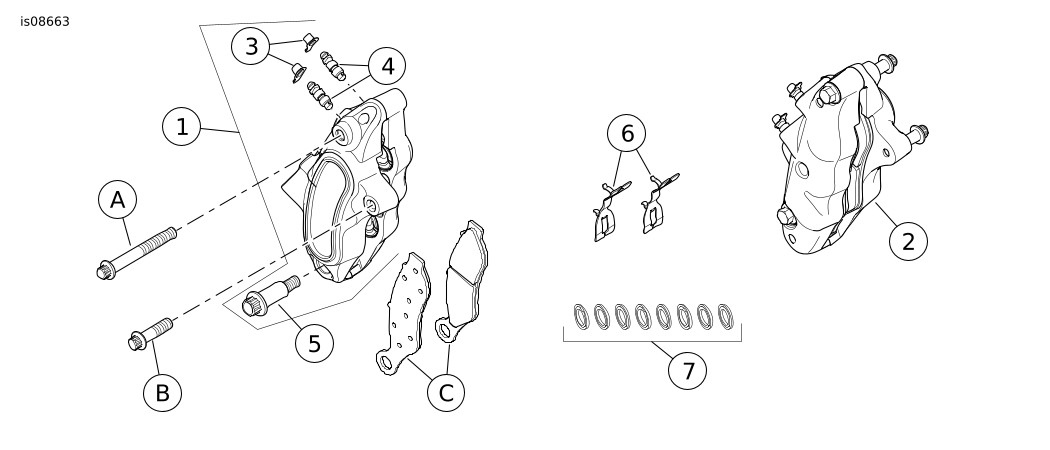

Figure 1. Pièces de rechange, kit d’étrier de frein
Tableau 1. Pièces de rechange
Article
Description (quantité)
Numéro de pièce
1
Étrier de frein, droit (chromé). Inclut les articles 3, 4, 5
41300182
2
Étrier de frein, gauche (chromé). Inclut les articles 3, 4, 5
41300183
3
  • Capuchon du purgeur (4)
44147-87A
4
  • Vis du purgeur (4)
44048-83
5
  • Vis, M10, 12 points personnalisé, plaquée zinc
Non vendue séparément
6
Ressort anti-vibration (2)
41300042
7
Joint de conduite de frein (8)
41756-08
Articles mentionnés dans le texte, mais non inclus dans le kit :
A
Boulon, montage d'étrier, supérieur (2).
B
Boulon, montage d'étrier, inférieur (2).
C
Kit de plaquette de frein (2)
