ערכת המרה מתברגת של (1800 סמ“ק) SCREAMIN‘ EAGLE 110
J062162018-11-02
כללי
מספר ערכה
92500039
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
רכישה והתקנה בנפרד של חלקים או אביזרים נוספים עשויה להידרש לשם התקנה נכונה של ערכה זו.
עיין בקטלוג של Screamin‘ Eagle
®
Pro או פנה לסוכן של Harley-Davidson
®
הערה
אל תשתמש בבוכנות CVO סטנדרטיות המגיעות עם הרכב, שהן בעלות צילינדרים מתברגים בגודל 4", אחרת תתרחש הפרעה בין הבוכנות לבית הארכובה.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
תכולת הערכה
הערה
ערכה זו מיועדת עבור יישומים של ביצועים גבוהים או מירוצים בלבד ואינה חוקית למכירה או לשימוש בכלי רכב מנועיים שבהם יש בקרה על רמת הזיהום. ערכה זו עלולה לצמצם או לבטל את האחריות המוגבלת על הרכב.
חלקים הקשורים לביצועי מנוע מיועדים לרוכבים מנוסים בלבד.
הסרה
הכנה לטיפול
| 1. | שחרר את דריכת מערכת האבטחה. | |
| 2. | הרם את האופנוע. | |
| 3. | עיין במדריך הטיפולים. הסר את המושב. | |
| 4. | עיין במדריך הטיפולים. הסר את הנתיך הראשי. | |
| אזהרה בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a) | ||
| 5. | עיין במדריך הטיפולים. הסר את מיכל הדלק. |
הסר רכיבי מנוע
- עיין במדריך הטיפולים. הסר מכלול קיים של מנקה אוויר.
- עיין במדריך הטיפולים. הסר מערכת המפלט קיימת.
- עיין במדריך הטיפולים. פרק את הקצה העליון של המנוע.
התקנה
התקן רכיבי מנוע ומצמד
- עיין במדריך הטיפולים. התקן את מערכת הפליטה.
- התקן מכלול מנקה האוויר פעל לפי ההוראות שבערכת מנקה האוויר.
הרכבה סופית
| 1. | עיין במדריך הטיפולים. התקן את מיכל הדלק. | |
| 2. | עיין במדריך הטיפולים. התקן את הנתיך הראשי. | |
| 3. | עיין במדריך הטיפולים. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. | |
התראה יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b) | ||
| 4. | עיין בקטלוג של Screamin' Eagle Pro או פנה לסוכן Harley-Davidson לקבלת מידע לגבי אפשרויות הכיול. | |
| 5. | הפעל מנוע. חזור מספר פעמים כדי לוודא פעולה תקינה. |
פעולה
עיין בפרק „כללים לרכיבה ראשונה“ במדריך למשתמש לקבלת הוראות להפעלה ראשונה של הרכב.
חלקי שירות

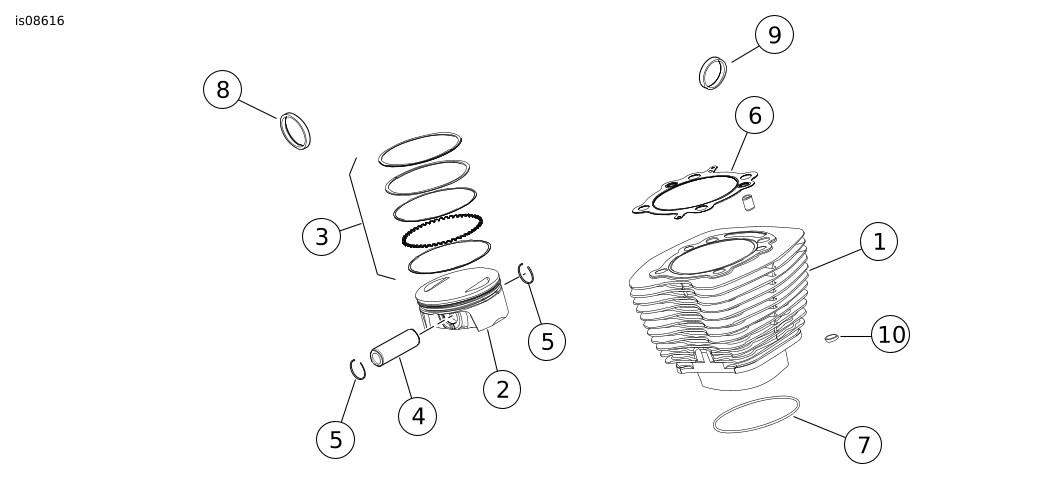

איור 1. חלקי שירות: ערכת המרה מתברגת של (1800 סמ“ק) Screamin´ Eagle Twin Cam 110
טבלה 1. חלקי שירות: ערכת המרה מתברגת של (1800 סמ“ק) Screamin´ Eagle Twin Cam 110
פריט | תיאור (כמות) | מספר חלק | פריט | תיאור (כמות) | מספר חלק | |
|---|---|---|---|---|---|---|
1 | מכלול בוכנה (שחור) (2) | 16800102 | 6 | אטם, ראש צילינדר (2) | 16801-07B | |
2 | בוכנה (2) | לא נמכר בנפרד | 7 | טבעת O , מתאם אוגן (ספיגוט) הצילינדר(2), | 11256 | |
3 | סט טבעת בוכנה (2) | 21951-11 | 8 | אטם, פתח צינור הפליטה (2) | 65324-99A | |
4 | פין בוכנה (2) | 22100001 | 9 | אטם, סעפת יניקה (2) | 26995-86B | |
5 | טבעת סגר פין הבוכנה (4) | 22097-99 | 10 | טבעת O, תותב בית הארכובה (2) | 11273 | |
הערות: ערכת הבוכנה (21900050) כוללת 2 עד 5. פריטים 6 עד 10 כלולים גם בערכת האטמים של הקצה העליון של גל הזיזים (16500384). | ||||||
איור 2. חלקי שירות: ערכת המרה מתברגת של (1800 סמ“ק) Screamin´ Eagle Twin Cam 110
טבלה 2. חלקי שירות: ערכת המרה מתברגת של (1800 סמ“ק) Screamin´ Eagle Twin Cam 110
פריט | תיאור (כמות) | מספר חלק | פריט | תיאור (כמות) | מספר חלק | |
|---|---|---|---|---|---|---|
1 | אטם, כיסוי לבסיס הנדנד (2) | 16719-99B | 6 | טבעת O, מכסה מוט דחיפה העליון (4) | 11293 | |
2 | אטם, כיסוי לחלק העליון של הנדנד (2) | 17386-99A | 7 | טבעת O, תומך לזרוע הנדנד (2) | 11270 | |
3 | אטם, כיסוי לדחיף (tappet (2 | 18635-99B | 8 | בורג הנשם | 4400 | |
4 | טבעת O, מכסה מוט דחיפה אמצעי (4) | 11132A | 9 | מכלול נשם (2) | 17025-03A | |
5 | טבעת O, מכסה מוט דחיפה תחתון (4) | 11145A | 10 | מכלול ויסות (2) [כולל אטמים (2)] | 26500002 | |
הערות: פריטים 1 עד 10 כלולים בערכת אטם הקצה העליון (16500384). | ||||||

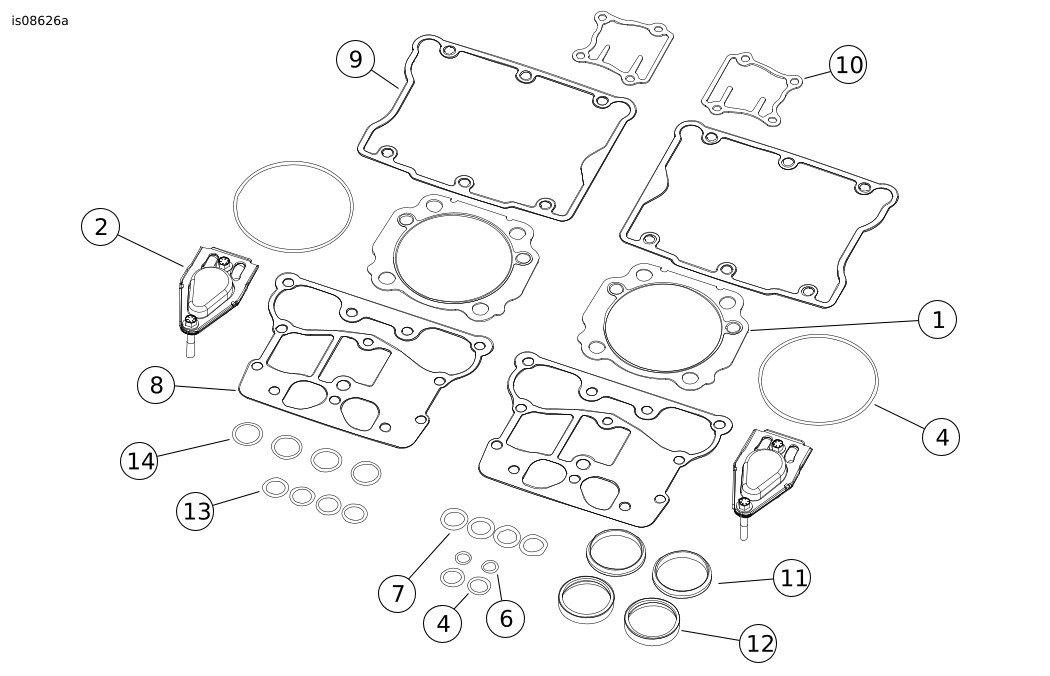

איור 3. חלקי שירות: ערכת המרה מתברגת של (1800 סמ“ק) Screamin´ Eagle Twin Cam 110
טבלה 3. חלקי שירות: ערכת המרה מתברגת של (1800 סמ“ק) Screamin´ Eagle Twin Cam 110
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | אטם, ראש צילינדר (2) | 16801-07B |
2 | מכלול נשם (2) | 17025-03A |
3 | אטם שסתום (4) (לא מוצג) | 18094-02A |
4 | טבעת O , מתאם אוגן (ספיגוט) הצילינדר(2), | 11256 |
5 | טבעת O, תומך לזרוע הנדנד (2) | 11270 |
6 | טבעת O, תותב בית הארכובה (2) | 11273 |
7 | טבעת O, מכסה מוט דחיפה העליון (4) | 11293 |
8 | אטם, כיסוי לבסיס הנדנד (2) | 16719-99B |
9 | אטם, כיסוי לחלק העליון של הנדנד (2) | 17386-99A |
10 | אטם, כיסוי לדחיף (tappet) (2) | 18635-99B |
11 | אטם, סעפת יניקה (2) | 26995-86B |
12 | אטם, פתח צינור הפליטה (2) | 65324-83B |
13 | טבעת O, מכסה מוט דחיפה אמצעי (4) | 11132A |
14 | טבעת O, מכסה מוט דחיפה תחתון (4) | 11145A |
פריטים 1 עד 14 כלולים בערכת אטמים המתברגים בקוטר 4 אינץ‘ של הקצה העליון המקורר באוויר (16500384). | ||
