KIT KONVERSI BOLT-ON SCREAMIN’ EAGLE 110 (1800 CC)
J062162018-11-02
UMUM
Nomor Kit
92500039
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
Pembelian dan pemasangan komponen atau aksesoris tambahan secara terpisah mungkin diperlukan untuk pemasangan kit ini secara benar.
Baca Screamin' Eagle
®
Pro Catalog atau hubungi Dealer Harley-Davidson
®
.
CATATAN
Jangan gunakan piston CVO yang tersedia dengan Silinder Bolt-on 4 inci karena dapat menyebabkan gangguan di antara piston dan crankcase.
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
Isi Kit
CATATAN
Kit ini ditujukan hanya untuk aplikasi Kinerja Tinggi atau Balap dan tidak legal jika dijual atau digunakan pada kendaraan bermotor pengendalian polusi. Kit ini mungkin mengurangi atau membatalkan garansi kendaraan terbatas.
Komponen performa terkait mesin HANYA diperuntukkan bagi PENGENDARA BERPENGALAMAN.
PELEPASAN
Persiapan Servis
| 1. | Nonaktifkan sistem keamanan. | |
| 2. | Angkat sepeda motor. | |
| 3. | Lihat manual servis. Lepas jok. | |
| 4. | Lihat manual servis. Lepas sekring utama. | |
| PERINGATAN Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a) | ||
| 5. | Lihat manual servis. Lepas tangki bahan bakar. |
Lepas Komponen Mesin
- Lihat manual servis. Lepas unit pembersih udara yang terpasang.
- Lihat manual servis. Lepas sistem exhaust yang terpasang.
- Lihat manual servis. Bongkar ujung atas mesin.
PEMASANGAN
Pemasangan Komponen Mesin dan Kopling
- Lihat manual servis. Pasang sistem pembuangan.
- Pasang unit pembersih udara. Ikuti petunjuk dalam kit pembersih udara.
Rangkaian Akhir
| 1. | Lihat manual servis. Pasang tangki bahan bakar. | |
| 2. | Lihat manual servis. Pasang sekring utama. | |
| 3. | Lihat manual servis. Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. | |
PEMBERITAHUAN Anda harus mengatur ulang kalibrasi ECM saat memasang kit ini. Kelalaian untuk mengatur ulang kalibrasi ECM dengan tepat dapat mengakibatkan kerusakan parah pada mesin. (00399b) | ||
| 4. | Baca Screamin' Eagle Pro Catalog atau hubungi dealer Harley-Davidson untuk mengetahui opsi kalibrasi. | |
| 5. | Jalankan mesin. Ulangi beberapa kali guna memastikan mesin beroperasi dengan baik. |
Operasi
Baca bagian BREAK-IN RIDING RULES (ATURAN BERKENDARA SAAT INREYEN) pada Manual Pemilik untuk instruksi seputar berkendara dalam masa inreyen.
KOMPONEN SERVIS

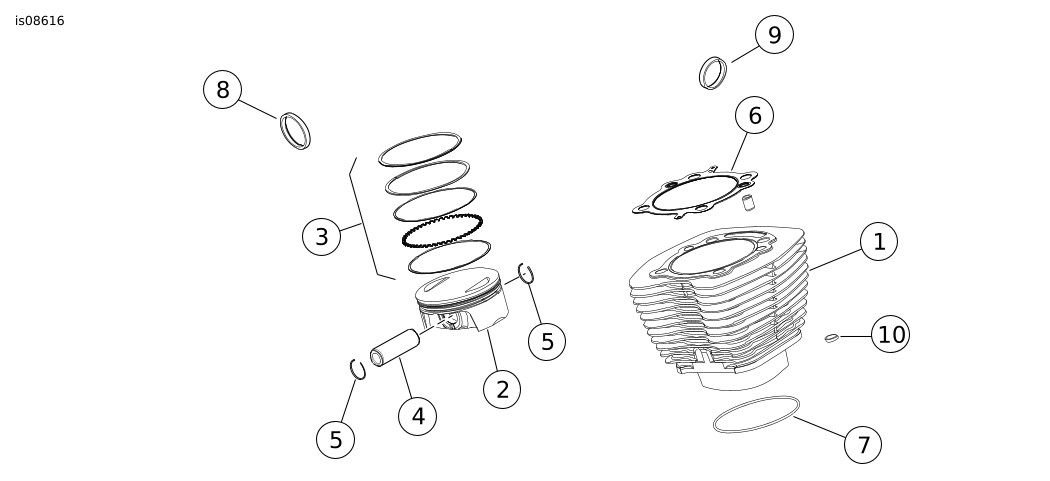

Gambar 1. Komponen Servis: Kit Konversi Bolt-on Screamin’ Eagle Twin Cam 110 (1800 cc)
Tabel 1. Komponen Servis: Kit Konversi Bolt-on Screamin’ Eagle Twin Cam 110 (1800 cc)
Item | Deskripsi (Jumlah) | Nomor Komponen | Item | Deskripsi (Jumlah) | Nomor Komponen | |
|---|---|---|---|---|---|---|
1 | Rangkaian Silinder (Hitam) (2) | 16800102 | 6 | Gasket, kepala silinder (2) | 16801-07B | |
2 | Piston (2) | Tidak Dijual Terpisah | 7 | O-ring, spigot silinder (2) | 11256 | |
3 | Set Cincin Piston (2) | 21951-11 | 8 | Gasket, port knalpot (2) | 65324-99A | |
4 | Pin Piston (2) | 22100001 | 9 | Seal, manifol intake (2) | 26995-86B | |
5 | Circlip pin piston (4) | 22097-99 | 10 | O-ring, dowel crankcase (2) | 11273 | |
Catatan: Kit Piston (21900050) termasuk 2 sampai 5. Item 6 sampai 10 juga disertakan di dalam Kit Gasket Cam Ujung Atas (16500384). | ||||||
Gambar 2. Komponen Servis: Kit Konversi Bolt-on Screamin’ Eagle Twin Cam 110 (1800 cc)
Tabel 2. Komponen Servis: Kit Konversi Bolt-on Screamin’ Eagle Twin Cam 110 (1800 cc)
Item | Deskripsi (Jumlah) | Nomor Komponen | Item | Deskripsi (Jumlah) | Nomor Komponen | |
|---|---|---|---|---|---|---|
1 | Gasket, dasar penutup rocker (2) | 16719-99B | 6 | O-ring, penutup batang penekan atas (4) | 11293 | |
2 | Gasket, bagian atas penutup rocker (2) | 17386-99A | 7 | O-ring, penyangga lengan rocker (2) | 11270 | |
3 | Gasket, penutup tappet (2) | 18635-99B | 8 | Baut pengudara (4) | 4400 | |
4 | O-ring, penutup batang penekan tengah (4) | 11132A | 9 | Rangkaian pengudara (2) | 17025-03A | |
5 | O-ring, penutup batang penekan bawah (4) | 11145A | 10 | Rangkaian sekat (2) [termasuk gasket (2)] | 26500002 | |
Catatan: Item 1 sampai 10 juga disertakan di dalam Kit Gasket Ujung Atas (16500384). | ||||||

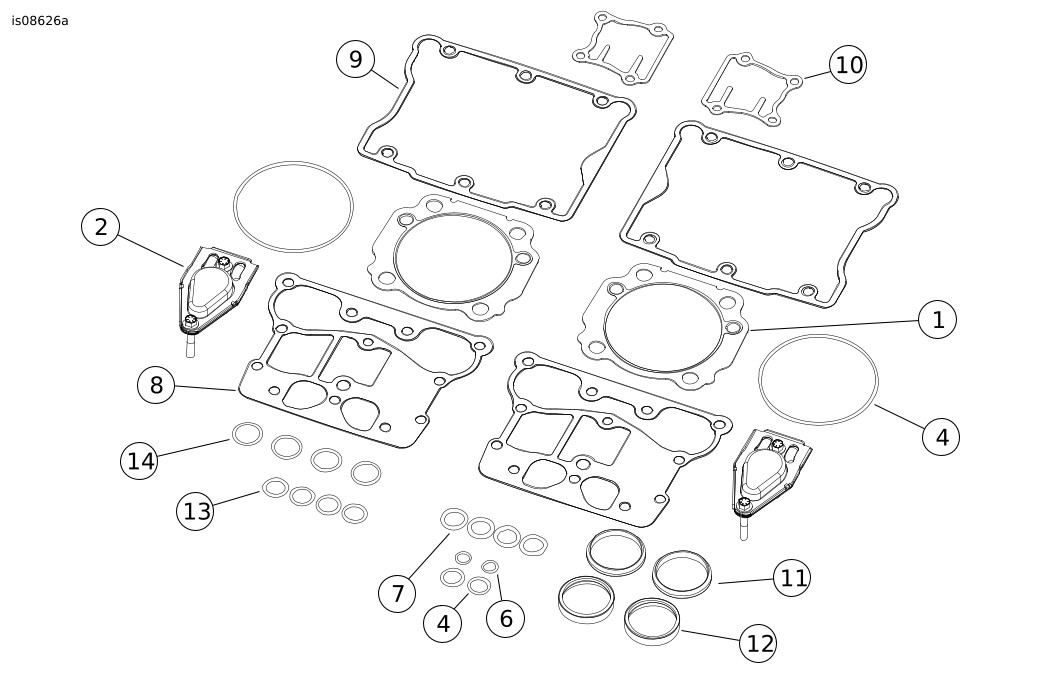

Gambar 3. Komponen Servis: Kit Konversi Bolt-on Screamin’ Eagle Twin Cam 110 (1800 cc)
Tabel 3. Komponen Servis: Kit Konversi Bolt-on Screamin’ Eagle Twin Cam 110 (1800 cc)
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Gasket, kepala silinder (2) | 16801-07B |
2 | Rangkaian pengudara (2) | 17025-03A |
3 | Segel katup (4) (tidak ditampilkan) | 18094-02A |
4 | O-ring, spigot silinder (2) | 11256 |
5 | O-ring, penyangga lengan rocker (2) | 11270 |
6 | O-ring, dowel crankcase (2) | 11273 |
7 | O-ring, penutup batang penekan atas (4) | 11293 |
8 | Gasket, dasar penutup rocker (2) | 16719-99B |
9 | Gasket, bagian atas penutup rocker (2) | 17386-99A |
10 | Gasket, penutup Tappet (2) | 18635-99B |
11 | Seal, manifol intake (2) | 26995-86B |
12 | Gasket, port knalpot (2) | 65324-83B |
13 | O-ring, penutup batang penekan tengah (4) | 11132A |
14 | O-ring, penutup batang penekan bawah (4) | 11145A |
Item 1, hingga 14 disertakan dalam Kit Gasket Cam dan Ujung Atas Berpendingin Udara Bolt-on 4 inci (16500384). | ||
