KIT PENUKARAN PASANG BOLT SCREAMIN’ EAGLE 110 (1800 CC)
J062162018-11-02
UMUM
Nombor Kit
92500039
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Keperluan bagi Pemasangan
Pembelian bahagian atau aksesori tambahan secara berasingan mungkin diperlukan bagi memasang kit ini dengan betul.
Lihat Katalog Screamin' Eagle
®
Pro atau hubungi Pengedar Harley-Davidson
®
.
CATATAN
Untuk mengelak gangguan antara piston dan kotak engkol, jangan gunakan stok piston CVO dengan Silinder Pasang Bolt 4".
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal model anda diperlukan untuk pemasangan ini. Ia boleh didapati daripada pengedar Harley-Davidson.
Kandungan Kit
CATATAN
Kit ini dimaksudkan bagi penggunaan Prestasi Tinggi atau Perlumbaan sahaja dan tidak sah untuk dijual atau digunakan pada kenderaan motor pencemaran terkawal. Kit ini boleh mengurangkan atau membatalkan waranti terhad kenderaan.
Bahagian prestasi berkaitan enjin dimaksudkan UNTUK PENUNGGANG YANG BERPENGALAMAN SAHAJA.
PENANGGALAN
Persediaan untuk Servis
| 1. | Lucutkan sistem keselamatan. | |
| 2. | Naikkan motosikal. | |
| 3. | Lihat manual servis. Tanggalkan tempat duduk. | |
| 4. | Lihat manual servis. Tanggalkan fius utama. | |
| AMARAN Apabila menservis sistem bahan api, jangan merokok atau membiarkan nyalaan terbuka atau percikan api berada di sekitarnya. Petrol sangat mudah terbakar dan meletup, dan boleh membawa maut atau kecederaan serius. (00330a) | ||
| 5. | Lihat manual servis. Tanggalkan tangki bahan api. |
Tanggalkan Komponen Enjin
- Lihat manual servis. Tanggalkan pemasangan pembersih udara sedia ada.
- Lihat manual servis. Tanggalkan sistem ekzos yang sedia ada.
- Lihat manual servis. Tanggalkan hujung atas enjin.
PEMASANGAN
Pasangkan Komponen Enjin dan Klac
- Lihat manual servis. Pasangkan sistem ekzos.
- Pasangkan pemasangan pembersih udara. Ikuti arahan dalam kit pembersih udara.
Pemasangan Akhir
| 1. | Lihat manual servis. Pasangkan tangki bahan api. | |
| 2. | Lihat manual servis. Pasangkan fius utama. | |
| 3. | Lihat manual servis. Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. | |
NOTIS Anda mesti melakukan kalibrasi semula ECM apabila memasang kit ini. Tidak melakukan kalibrasi semula ECM dengan betul boleh merosakkan enjin dengan teruk. (00399b) | ||
| 4. | Rujuk kepada Katalog Screamin' Eagle Pro atau hubungi pengedar Harley-Davidson untuk pilihan kalibrasi. | |
| 5. | Jalankan enjin. Ulangi beberapa kali bagi memastikan operasi yang betul. |
Operasi
Rujuk kepada PERATURAN TUNGGANGAN LATIHAN dalam Manual Pemilik bagi arahan tunggangan latihan.
BAHAGIAN SERVIS

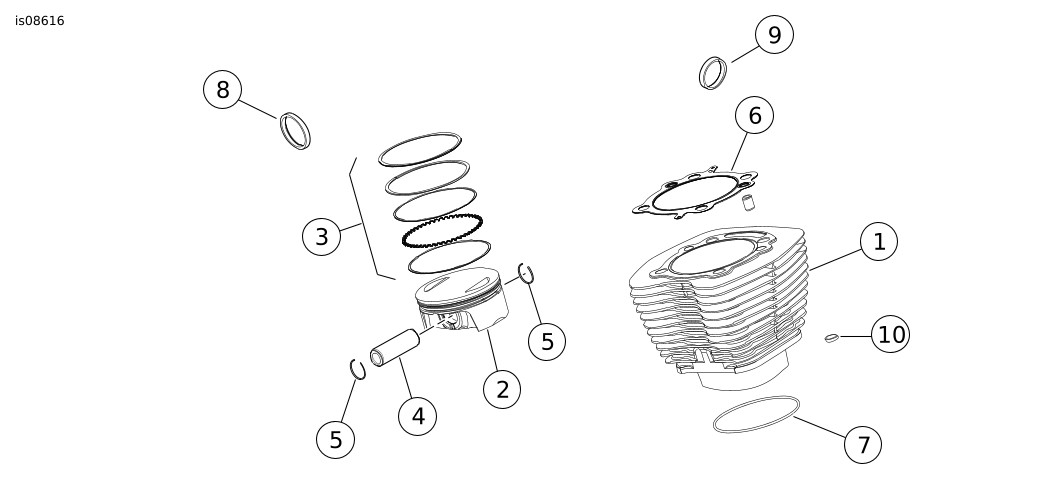

Rajah 1. Bahagian Servis: Kit Penukaran Pasang Bolt Aci Sesondol Berkembar Screamin’ Eagle 110 (1800 cc)
Jadual 1. Bahagian Servis: Kit Penukaran Pasang Bolt Aci Sesondol Berkembar Screamin’ Eagle 110 (1800 cc)
Item | Huraian (Kuantiti) | Nombor Alat Ganti | Item | Huraian (Kuantiti) | Nombor Alat Ganti | |
|---|---|---|---|---|---|---|
1 | Pemasangan silinder (Hitam) (2) | 16800102 | 6 | Gasket, kepala silinder (2) | 16801-07B | |
2 | Piston (2) | Tidak Dijual Berasingan | 7 | Gegelang O, spigot silinder (2) | 11256 | |
3 | Set Gegelang Piston (2) | 21951-11 | 8 | Gasket, liang ekzos (2) | 65324-99A | |
4 | Pin piston (2) | 22100001 | 9 | Pengedap, pancarongga masuk (2) | 26995-86B | |
5 | Klip lengkung pin piston (4) | 22097-99 | 10 | Gegelang O, penetap kotak engkol (2) | 11273 | |
Nota: Kit Piston (21900050) termasuk 2 hingga 5. Item 6 hingga 10 juga termasuk dalam Kit Gasket Aci Hujung Atas (16500384). | ||||||
Rajah 2. Bahagian Servis: Kit Penukaran Pasang Bolt Aci Sesondol Berkembar Screamin’ Eagle 110 (1800 cc)
Jadual 2. Bahagian Servis: Kit Penukaran Pasang Bolt Aci Sesondol Berkembar Screamin’ Eagle 110 (1800 cc)
Item | Huraian (Kuantiti) | Nombor Alat Ganti | Item | Huraian (Kuantiti) | Nombor Alat Ganti | |
|---|---|---|---|---|---|---|
1 | Gasket, asas penutup penggoyang (2) | 16719-99B | 6 | Gegelang O, penutup rod tunjal atas (4) | 11293 | |
2 | Gasket, tudung penutup penggoyang (2) | 17386-99A | 7 | Gegelang O, sokongan lengan penggoyang (2) | 11270 | |
3 | Gasket, penutup tapet (2) | 18635-99B | 8 | Bolt pengudara (4) | 4400 | |
4 | Gegelang O, penutup rod tunjal tengah (4) | 11132A | 9 | Pemasangan pengudara (2) | 17025-03A | |
5 | Gegelang O, penutup rod tunjal bawah (4) | 11145A | 10 | Pemasangan sesekat (2) [termasuk gasket (2)] | 26500002 | |
Nota: Item 1 hingga 10 termasuk dalam Kit Gasket Hujung Atas (16500384). | ||||||

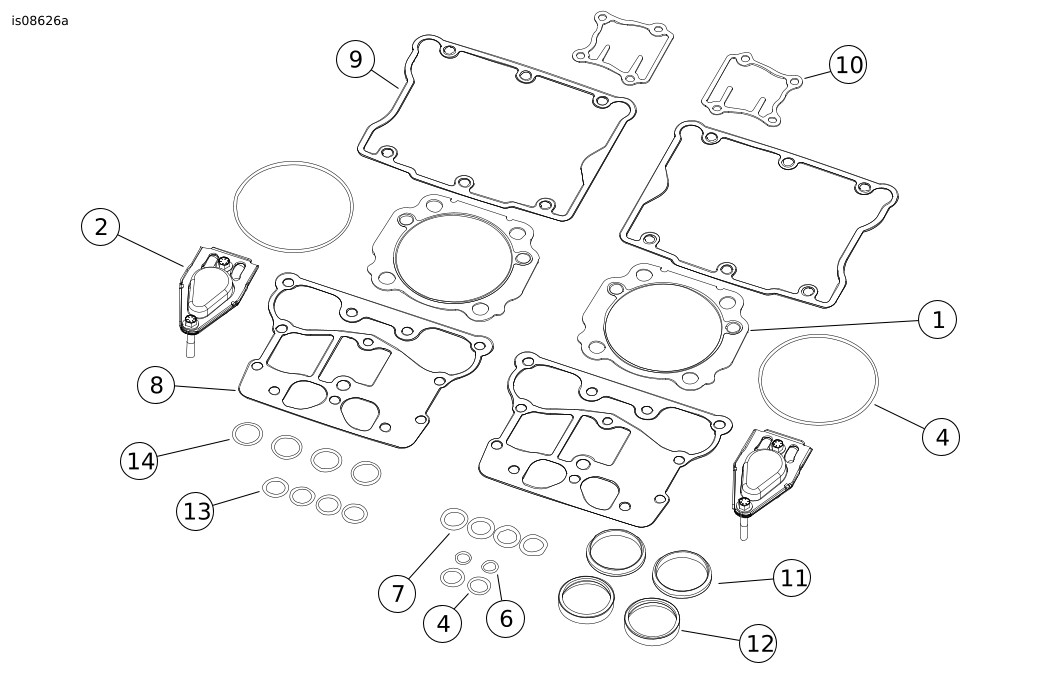

Rajah 3. Bahagian Servis: Kit Penukaran Pasang Bolt Aci Sesondol Berkembar Screamin’ Eagle 110 (1800 cc)
Jadual 3. Bahagian Servis: Kit Penukaran Pasang Bolt Aci Sesondol Berkembar Screamin’ Eagle 110 (1800 cc)
Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|
1 | Gasket, kepala silinder (2) | 16801-07B |
2 | Pemasangan pengudara (2) | 17025-03A |
3 | Pengedap injap (4) (tidak ditunjukkan) | 18094-02A |
4 | Gegelang O, spigot silinder (2) | 11256 |
5 | Gegelang O, sokongan lengan penggoyang (2) | 11270 |
6 | Gegelang O, penetap kotak engkol (2) | 11273 |
7 | Gegelang O, penutup rod tunjal atas (4) | 11293 |
8 | Gasket, asas penutup penggoyang (2) | 16719-99B |
9 | Gasket, tudung penutup penggoyang (2) | 17386-99A |
10 | Gasket, Penutup tapet (2) | 18635-99B |
11 | Pengedap, pancarongga masuk (2) | 26995-86B |
12 | Gasket, liang ekzos (2) | 65324-83B |
13 | Gegelang O, penutup rod tunjal tengah (4) | 11132A |
14 | Gegelang O, penutup rod tunjal bawah (4) | 11145A |
Item 1 hingga 14 termasuk dalam Kit Gasket Aci Hujung Atas Dingin Udara Pasang Bolt 4 inci (16500384). | ||
