ZESTAW DO WYMIANY CZĘŚCI ZEWNĘTRZNEJ SCREAMIN' EAGLE 110 (1800 CC)
J062162018-11-02
INFORMACJE OGÓLNE
Numer zestawu
92500039
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagania dotyczące montażu
Do prawidłowej instalacji tego zestawu niezbędny może okazać się oddzielny zakup i instalacja dodatkowych części lub akcesoriów. Zobacz katalog Screamin' Eagle ® Pro lub skontaktuj się z dealerem Harley-Davidson ®. ® .
UWAGA
Nie używaj tłoków CVO z 4” cylindrami śrubowymi, ponieważ pomiędzy tłokami a skrzynią korbową występuje niezgodność.
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do tej instalacji wymagana jest instrukcja serwisowa dla Twojego modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
Zawartość zestawu
Zobacz Rysunek 1 do Rysunek 3 , i Tabela 1 do Tabela 3 .
UWAGA
Ten zestaw jest przeznaczony wyłącznie do zastosowań wyścigowych lub o wysokich osiągach, a jego sprzedaż i użycie w w pojazdach silnikowych z kontrolowaną emisją zanieczyszczeń jest zabronione. Ten zestaw może zmniejszyć lub unieważnić ograniczoną gwarancję na pojazd.
Części wpływające na parametry silnika mogą być montowane wyłącznie przez DOŚWIADCZONYCH UŻYTKOWNIKÓW.
DEMONTAŻ
Przygotuj się do usługi
1. Dezaktywuj układ alarmowy.
2. Podnieś motocykl.
3. Patrz Instrukcja serwisowa. Zdejmij siodło.
4. Patrz Instrukcja serwisowa. Wyjmij bezpiecznik główny.
OSTRZEŻENIE
Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
5. Patrz Instrukcja serwisowa. Zdemontuj zbiornik paliwa.
Usuń elementy silnika
  1. Patrz Instrukcja serwisowa. Wymontuj zestaw filtra powietrza.
  2. Patrz Instrukcja serwisowa. Wymontuj układ wydechowy.
  3. Patrz Instrukcja serwisowa. Zdemontować górną część silnika.
MONTAŻ
Zainstaluj komponenty silnika i sprzęgła
  1. Zobacz kroki od Rysunek 1 do Rysunek 3 . Zmontuj górną część silnika, używając części z zestawu. Zobacz arkusz instrukcji dołączony do tłoków. Sprawdź odpowiednie sekcje SILNIK w instrukcji serwisowej.
  2. Patrz Instrukcja serwisowa. Zainstaluj układ wydechowy.
  3. Zainstaluj zestaw filtra powietrza. Postępuj zgodnie z instrukcjami w zestawie filtra powietrza.
Montaż końcowy
1. Patrz Instrukcja serwisowa. Zamontuj zbiornik paliwa.
2. Patrz Instrukcja serwisowa. Załóż bezpiecznik główny.
3. Patrz Instrukcja serwisowa. Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane.
POWIADOMIENIE
W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b)
4. Aby uzyskać opcje kalibracji.apoznaj się z katalogiem Eagle Pro Screamin lub skontaktuj się z dealerem Harley-Davidson.
5. Uruchom silnik. Powtórz kilka razy, aby sprawdzić prawidłowe działanie.
Obsługa
W celu dotarcia motocykla, zapoznaj się z ZASADAMI DOCIERANIA POJAZDU.
ELEMENTY ZESTAWU SERWISOWEGO

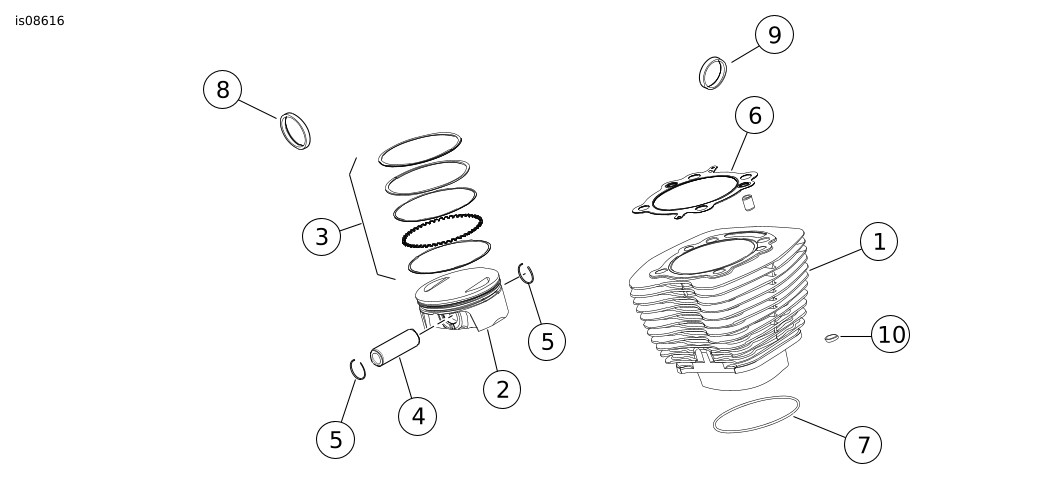

Rysunek 1. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Tabela 1. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Pozycja
Opis (liczba)
Numer części
Pozycja
Opis (liczba)
Numer części
1
Zespół cylindrów (czarny) (2)
16800102
6
Uszczelka, głowica cylindra (2)
16801-07B
2
Tłok (2)
Nie sprzedawane oddzielnie
7
Trzpień cylindra o-ring (2)
11256
3
Zestaw pierścieni tłokowych (2)
21951-11
8
Uszczelka, port wydechowy (2)
65324-99A
4
Kołek tłoka (2)
22100001
9
Uszczelka, kolektor dolotowy (2)
26995-86B
5
Blokada sworznia tłoka (4)
22097-99
10
Kołek skrzyni korbowej o-ring (2)
11273
Uwagi: Zestaw tłoka (21900050) zawiera od 2 do 5. Pozycje od 6 do 10 są również zawarte w zestawie uszczelek górnych (16500384).
Rysunek 2. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Tabela 2. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Pozycja
Opis (liczba)
Numer części
Pozycja
Opis (liczba)
Numer części
1
Uszczelka, podstawa pokrywy wahacza (2)
16719-99B
6
Górna osłona popychacza, o-ring (4)
11293
2
Uszczelka, górna pokrywa wahacza (2)
17386-99A
7
Wspornik wahacza, o-ring (2)
11270
3
Uszczelka, osłona popychacza (2)
18635-99B
8
Śruba odpowietrzająca (4)
4400
4
Środkowa osłona popychacza, o-ring (4)
11132A
9
Zestaw do odpowietrzania (2)
17025-03A
5
Dolna osłona popychacza, o-ring (4)
11145A
10
Zestaw deflektora (2) [obejmuje uszczelki (2)]
26500002
Uwagi: Elementy od 1 do 10 znajdują się w zestawie uszczelek górnej części (16500384).

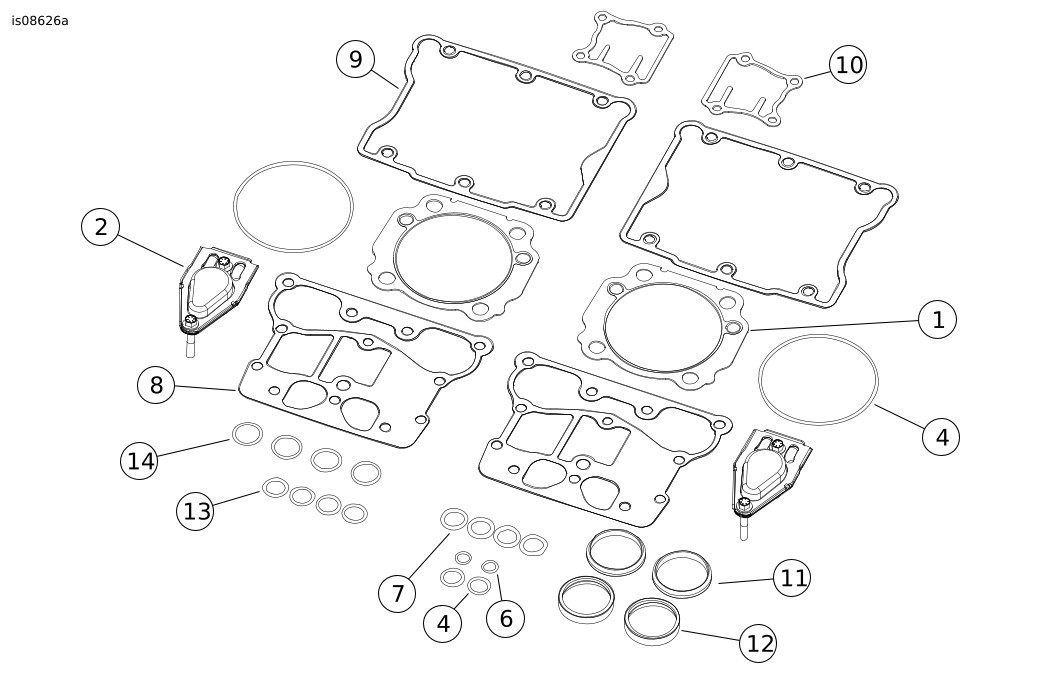

Rysunek 3. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Tabela 3. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Pozycja
Opis (liczba)
Numer części
1
Uszczelka, głowica cylindra (2)
16801-07B
2
Zestaw do odpowietrzania (2)
17025-03A
3
Uszczelka zaworu (4) (nie pokazano)
18094-02A
4
Trzpień cylindra o-ring (2)
11256
5
Wspornik wahacza, o-ring (2)
11270
6
Kołek skrzyni korbowej o-ring (2)
11273
7
Górna osłona popychacza, o-ring (4)
11293
8
Uszczelka, podstawa pokrywy wahacza (2)
16719-99B
9
Uszczelka, górna pokrywa wahacza (2)
17386-99A
10
Uszczelka, osłona popychacza (2)
18635-99B
11
Uszczelka, kolektor dolotowy (2)
26995-86B
12
Uszczelka, port wydechowy (2)
65324-83B
13
Środkowa osłona popychacza, o-ring (4)
11132A
14
Dolna osłona popychacza, o-ring (4)
11145A
Przedmioty od 1 do 14 są zawarte w 4 w chłodzonej powietrzem górnej części oraz zestawie uszczelek krzywki (16500384).
