KIT DE CONVERSIE SCREAMIN' EAGLE 110 (1800 CC) ADĂUGAT
J062162018-11-02
GENERAL
Cod kit
92500039
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul de vânzare cu amănuntul de piese și accesorii sau secțiunea Piese și accesorii de pe www.harley-davidson.com (numai în limba engleză).
Cerințe pentru montare
Poate fi necesară achiziționarea și instalarea separată a unor piese sau accesorii suplimentare pentru instalarea corespunzătoare a acestui kit.
Consultați catalogul Screamin' Eagle
®
Pro sau contactați un dealer Harley-Davidson
®
.
OBSERVAȚIE
Nu utilizați pistoane CVO din stoc cu cilindri de 4“ adăugați, deoarece este posibil să apară interferențe între pistoane și carter.
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru modelul dumneavoastră de motocicletă. Puteți obține unul de la un dealer Harley-Davidson.
Conținut kit
OBSERVAȚIE
Acest kit este destinat exclusiv aplicațiilor de înaltă performanță sau pentru curse și nu este legală vânzarea sau utilizarea pe autovehicule cu poluare controlată. Acest kit poate reduce sau anula garanția limitată a vehiculului.
Componentele legate de performanțele motorului sunt destinate NUMAI PENTRU MOTOCICLIȘTI EXPERIMENTAȚI.
DEMONTAREA
Pregătirea pentru service
| 1. | Dezarmați sistemul de securitate. | |
| 2. | Ridicați motocicleta. | |
| 3. | Consultați manualul de service. Scoateți șaua. | |
| 4. | Consultați manualul de service. Scoateți siguranța principală. | |
| AVERTISMENT Când depanați sistemul de combustibil, nu fumați și nu permiteți flacără deschisă sau scântei în apropiere. Benzina este extrem de inflamabilă și explozivă, fapt care ar putea conduce la deces sau la vătămări grave. (00330a) | ||
| 5. | Consultați manualul de service. Demontați rezervorul de combustibil. |
Demontați componentele motorului
- Consultați manualul de service. Demontați ansamblul existent de filtrare a aerului.
- Consultați manualul de service. Demontați sistemul de eșapament existent.
- Consultați manualul de service. Demontați partea superioară a motorului.
MONTAREA
Montați componentele motorului și ale ambreiajului
- Consultați manualul de service. Montați sistemul de eșapament.
- Montați ansamblul de filtrare a aerului. Urmați instrucțiunile din kitul de filtru de aer.
Asamblare finală
| 1. | Consultați manualul de service. Montați rezervorul de combustibil. | |
| 2. | Consultați manualul de service. Montați siguranța principală. | |
| 3. | Consultați manualul de service. Montați șaua. După montarea șeii, trageți de ea în sus pentru a verifica fermitatea fixării. | |
NOTIFICARE Când instalați acest kit, trebuie să recalibrați modulul ECM. Dacă nu recalibrați corespunzător modulul ECM, motorul poate fi grav avariat. (00399b) | ||
| 4. | Consultați Catalogul Screamin' Eagle Pro sau contactați un dealer Harley-Davidson pentru opțiuni de calibrare. | |
| 5. | Puneți motorul în funcțiune. Repetați procedura de câteva ori pentru a vă asigura că funcționează corect. |
Funcționare
Consultați secțiunea REGULI DE CONDUS ÎN TIMPUL RODAJULUI din manualul proprietarului pentru instrucțiuni despre rodajul motocicletei.
COMPONENTE DE SERVICE

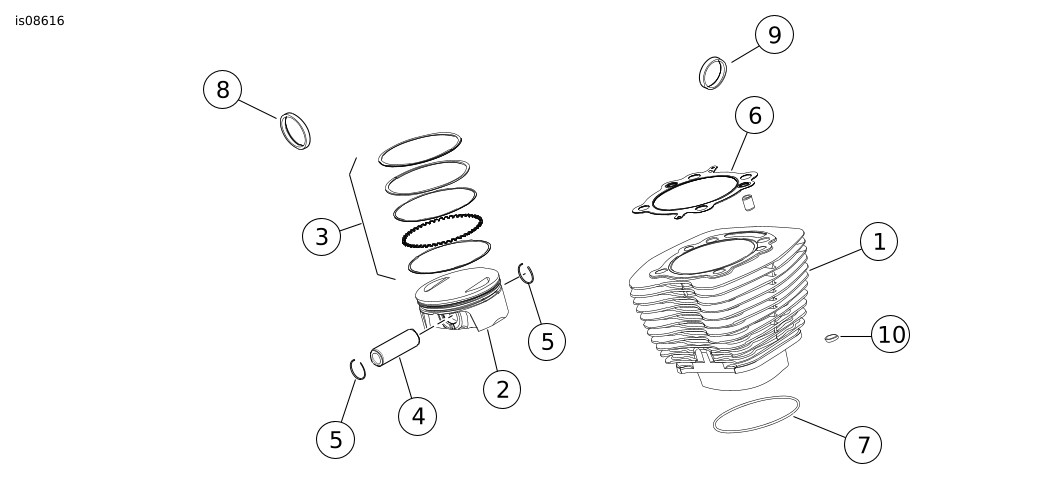

Figura 1. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Tabelul 1. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Ansamblu cilindru (negru) (2) | 16800102 | 6 | Garnitură, chiulasă (2) | 16801-07B | |
2 | Piston (2) | Nu se vinde separat | 7 | Inel O, cep cilindru (2) | 11256 | |
3 | Set inel piston (2) | 21951-11 | 8 | Garnitură, port evacuare (2) | 65324-99A | |
4 | Bolț de piston (2) | 22100001 | 9 | Garnitură de etanșare, colector de admisie (2) | 26995-86B | |
5 | Șaibă elastică bolț de piston (4) | 22097-99 | 10 | Inel O, diblu pentru carter (2) | 11273 | |
Note: Kitul de piston (21900050) include articolele 2 până la 5. Articolele 6 până la 10 sunt de asemenea incluse în setul de garnituri pentru came superioare (16500384). | ||||||
Figura 2. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Tabelul 2. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Garnitură, bază capac de culbutor (2) | 16719-99B | 6 | Inel O, capac superior tijă de împingere (4) | 11293 | |
2 | Garnitură, capac superior de culbutor (2) | 17386-99A | 7 | Inel O, suport braț culbutor (2) | 11270 | |
3 | Garnitură, capac tachet (2) | 18635-99B | 8 | Bolț de aerisire (4) | 4400 | |
4 | Inel O, capac mijlociu tijă de împingere (4) | 11132A | 9 | Ansamblu supapă de aerisire (2) | 17025-03A | |
5 | Inel O, capac inferior tijă de împingere (4) | 11145A | 10 | Ansamblu deflectoare (2) [include garnituri (2)] | 26500002 | |
Note: Articolele 1 până la 10 sunt incluse în kitul de garnituri superioare (16500384). | ||||||
Figura 3. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Tabelul 3. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Articol | Descriere (Cantitate) | Part No. |
|---|---|---|
1 | Garnitură, chiulasă (2) | 16801-07B |
2 | Ansamblu supapă de aerisire (2) | 17025-03A |
3 | Garnitură de etanșare ventil (4) (nu este prezentată) | 18094-02A |
4 | Inel O, cep cilindru (2) | 11256 |
5 | Inel O, suport braț culbutor (2) | 11270 |
6 | Inel O, diblu pentru carter (2) | 11273 |
7 | Inel O, capac superior tijă de împingere (4) | 11293 |
8 | Garnitură, bază capac de culbutor (2) | 16719-99B |
9 | Garnitură, capac superior de culbutor (2) | 17386-99A |
10 | Garnitură, capac tachet (2) | 18635-99B |
11 | Garnitură de etanșare, colector de admisie (2) | 26995-86B |
12 | Garnitură, port evacuare (2) | 65324-83B |
13 | Inel O, capac mijlociu tijă de împingere (4) | 11132A |
14 | Inel O, capac inferior tijă de împingere (4) | 11145A |
Articolele 1 până la 14 sunt incluse în 4 în kitul de garnituri came și capac superior adăugat răcit cu aer (16500384). | ||
