SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON CONVERSION KIT
J062162018-11-02
PANGKALAHATAN
Numero ng Kit
92500039
Mga Modelo
Para sa impormasyon tungkol sa pagiging sukat sa modelo, tingnan ang P&A Retail Catalog o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (English lamang).
Mga Kinakailangan sa Pagkakabit
Maaaring kailanganin ang hiwalay na pagbili at pagkakabit ng mga dagdag na piyesa o accessory para sa wastong pagkakabit ng kit na ito. Tingnan ang Screamin' Eagle ® Pro Catalog o makipag-ugnayan sa isang Dealer ng Harley-Davidson ® .
TALA
Huwag gumamit ng mga stock CVO piston na may 4” Bolt-on Cylinder kung hindi ay magkakaroon ng interperensya sa pagitan ng mga piston at crankcase.
BABALA
Ang kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng iyong motorsiklo ay kinakailangan para sa pagkakabit na ito. Mayroong isa na makukuha mula sa dealer ng Harley-Davidson.
Mga Nilalaman ng Kit
Tingnan Figure 1 upang Figure 3 , at Talahanayan 1 upang Talahanayan 3 .
TALA
Ang kit na ito ay para sa High Performance o mga application sa Racing lang at hindi ito legal na ibenta o gamitin sa mga sasakyang de-motor na pollution controlled. Maaaring babaan o ipawalang-bisa ng kit na ito ang limitadong garantiya ng sasakyan.
Ang mga performance parts na may kaugnayan sa makina ay nakalaan PARA LAMANG SA MGA SANAY NA NAGMOMOTOR.
PAGTATANGGAL
Maghanda para sa Pag-serbisyo
1. I-disarm ang security system.
2. I-angat ang motorsiklo.
3. Tingnan ang manwal ng serbisyo. Alisin ang upuan.
4. Tingnan ang manwal ng serbisyo. Tanggalin ang pangunahing fuse.
BABALA
Kapag nagkukumpuni ng sistema ng gasolina, huwag manigarilyo o magpahintulot ng apoy o sparks sa paligid. Ang gasolina ay napakadaling lumiyab at lubhang sumasabog, na maaaring magresulta sa kamatayan o malubhang pinsala. (00330a)
5. Tingnan ang manwal ng serbisyo. Tanggalin ang tangke ng gasolina.
Tanggalin ang mga Bahagi ng Makina.
  1. Tingnan ang manwal ng serbisyo. Tanggalin ang kasalukuyang assembly ng air cleaner.
  2. Tingnan ang manwal ng serbisyo. Tanggalin ang kasalukuyang exhaust system.
  3. Tingnan ang manwal ng serbisyo. I-disassemble ang top end ng makina.
PAGKAKABIT
Ikabit ang mga Piyesa ng Makina at Clutch.
  1. Tingnan Figure 1 hanggang Figure 3 . I-assemble ang top end ng makina gamit ang mga piyesang mula sa kit na ito. Tingnan ang pahina ng tagubilin na kasama ng mga piston. Tingnan ang naaangkop na mga seksyon ng MAKINA sa manwal ng serbisyo.
  2. Tingnan ang manwal ng serbisyo. Ikabit ang exhaust system.
  3. Ikabit ang air cleaner assembly. Sundin ang mga tagubilin sa air cleaner kit.
Huling Assembly
1. Tingnan ang manwal ng serbisyo. Ikabit ang tangke ng gasolina.
2. Tingnan ang manwal ng serbisyo. Ikabit ang pangunahing fuse.
3. Tingnan ang manwal ng serbisyo. Ikabit ang upuan. Pagkatapos ikabit ang upuan, hatakin pataas ang upuan upang matiyak na nakakabit ito nang mabuti.
PAUNAWA
Dapat mong i-recalibrate ang ECM kapag in-install ang kit na ito. Ang hindi maayos na pag-recalibrate ng ECM ay maaaring magresulta sa malubhang pinsala sa makina. (00399b)
4. Sumangguni sa Screamin' Eagle Pro Catalog o makipag-ugnayan sa isang dealer ng Harley-Davidson para sa mga opsyon sa pagka-calibrate.
5. Patakbuhin ang makina. Ulitin nang ilang beses upang tiyakin na tama ang operasyon.
Pagpapagana
Sumangguni sa MGA ALITUNTUNIN SA BREAK-IN NA PAGSAKAY sa Manwal ng May-ari para ma-break in ang motorsiklo.
MGA PAMALIT NA PIYESA

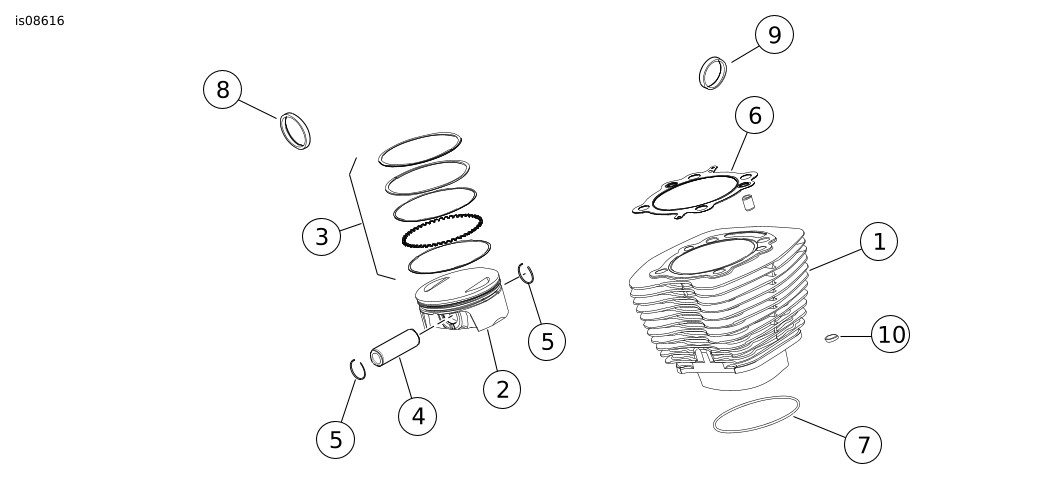

Figure 1. Mga Pamalit na Piyesa: SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON CONVERSION KIT
Talahanayan 1. Mga Pamalit na Piyesa: SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON CONVERSION KIT
Item
Paglalarawan (Dami)
Numero ng Piyesa
Item
Paglalarawan (Dami)
Numero ng Piyesa
1
Cylinder assembly (Itim) (2)
16800102
6
Gasket, cylinder head (2)
16801-07B
2
Piston (2)
Hindi Ipinagbibili nang Hiwalay
7
O-ring, cylinder spigot (2)
11256
3
Piston Ring Set (2)
21951-11
8
Gasket, exhaust port (2)
65324-99A
4
Piston pin (2)
22100001
9
Seal, intake manifold (2)
26995-86B
5
Piston pin circlip (4)
22097-99
10
O-ring, crankcase dowel (2)
11273
Mga Paalala: Piston Kit (21900050) kasama ang 2 hanggang 5. Kasama rin ang item 6 hanggang 10 sa Top End Cam Gasket Kit (16500384).

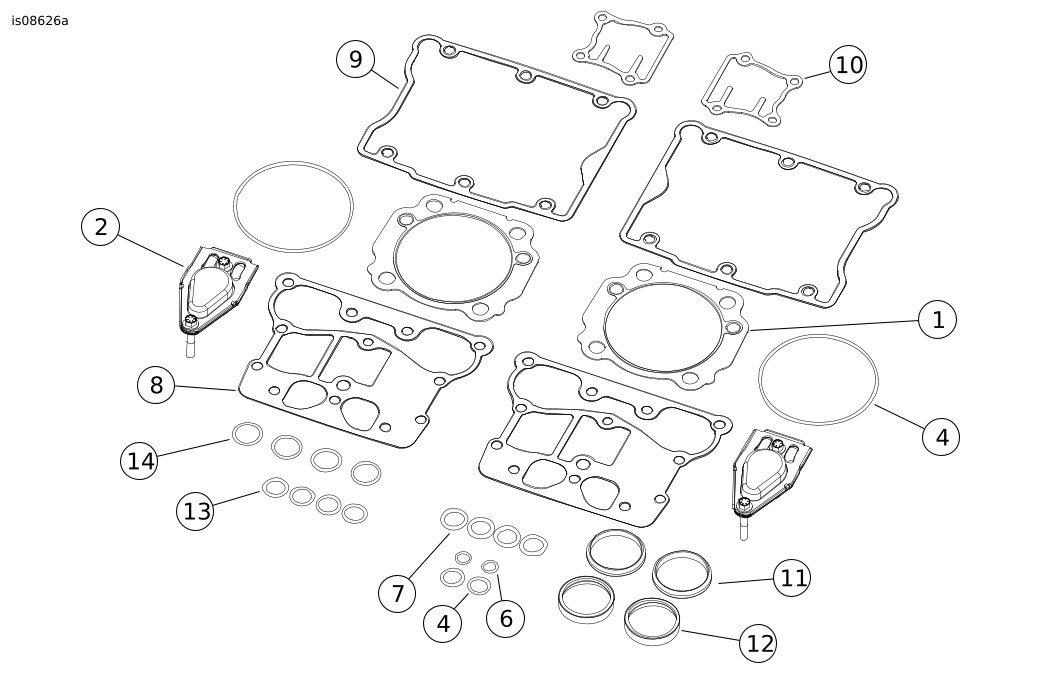

Figure 2. Mga Pamalit na Piyesa: SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON CONVERSION KIT
Talahanayan 2. Mga Pamalit na Piyesa: SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON CONVERSION KIT
Item
Paglalarawan (Dami)
Numero ng Piyesa
Item
Paglalarawan (Dami)
Numero ng Piyesa
1
Gasket, base ng takip ng rocker (2)
16719-99B
6
O-ring, itaas na takip ng push rod (4)
11293
2
Gasket, base ng takip ng rocker (2)
17386-99A
7
O-ring, rocker arm support (2)
11270
3
Gasket, takip ng tappet (2)
18635-99B
8
Breather bolt (4)
4400
4
O-ring, takip ng middle push rod (4)
11132A
9
Breather assembly (2)
17025-03A
5
O-ring, takip ng ibabang push rod (4)
11145A
10
Baffle assembly (2) [kasama ang mga gasket (2)]
26500002
Mga Paalala: Kasama ang item 1 hanggang 10 sa Top End Gasket Kit (16500384).

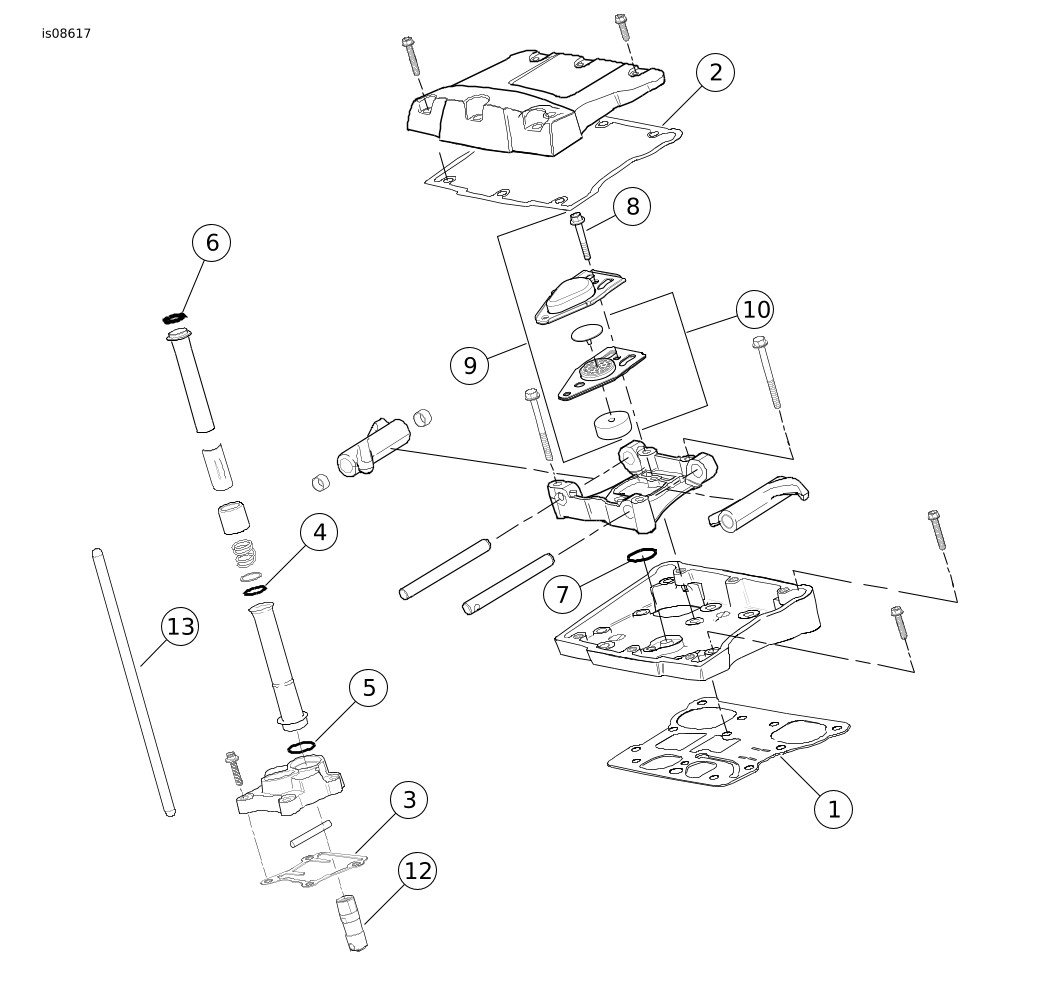

Figure 3. Mga Pamalit na Piyesa: SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON CONVERSION KIT
Talahanayan 3. Mga Pamalit na Piyesa: SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON CONVERSION KIT
Item
Paglalarawan (Dami)
Numero ng Piyesa
1
Gasket, cylinder head (2)
16801-07B
2
Breather assembly (2)
17025-03A
3
Valve seal (4) (hindi ipinapakita)
18094-02A
4
O-ring, cylinder spigot (2)
11256
5
O-ring, rocker arm support (2)
11270
6
O-ring, crankcase dowel (2)
11273
7
O-ring, itaas na takip ng push rod (4)
11293
8
Gasket, base ng takip ng rocker (2)
16719-99B
9
Gasket, base ng takip ng rocker (2)
17386-99A
10
Gasket, takip ng Tappet (2)
18635-99B
11
Seal, intake manifold (2)
26995-86B
12
Gasket, exhaust port (2)
65324-83B
13
O-ring, takip ng middle push rod (4)
11132A
14
O-ring, takip ng ibabang push rod (4)
11145A
Kasama ang item 1 hanggang 14 sa 4 na in Bolt-on Colled Top End at Cam Gasket Kit (16500384).
