SCREAMIN' EAGLE 110 (1800 CC) CIVATALI DÖNÜŞTÜRME KİTİ
J062162018-11-02
GENEL
Kit Numarası
92500039
Modeller
Model uyum bilgisi için P&A perakende satış kataloğunu veya www.harley-davidson.com adresinden Parts and Accessories (sadece İngilizce) bölümüne bakın.
Montaj Gereklilikleri
Bu kitin uygun şekilde monte edilmesi için ilave parçaların veya aksesuarların ayrıca satın alınması ve monte edilmesi gerekebilir.
Screamin' Eagle
®
Pro kataloğuna bakın veya Harley-Davidson
®
Bayisine başvurun.
NOT
4’’ Cıvatalı Silindirlerle birlikte stoktaki CVO pistonlarını kullanmayın, aksi halde pistonlar ve karter arasında takılma girişim meydana gelir.
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Motosiklet modelinizin bir servis kılavuzu bu montaj için gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.
Kit İçerikleri
NOT
Bu kit, yalnızca Yüksek Performans veya Yarış uygulamaları için tasarlanmıştır ve kirlilik kontrollü motorlu araçlara satışı veya bunlar üzerinde kullanımı yasadışıdır. Bu kit, sınırlı araç garantisini azaltabilir veya geçersiz hale getirebilir.
Motorla ilgili performans parçaları, SADECE DENEYİMLİ SÜRÜCÜLER İÇİNDİR.
ÇIKARMA
Servise Hazırlık
| 1. | Güvenlik sistemini devre dışı bırakın. | |
| 2. | Motosikleti kaldırın. | |
| 3. | Servis el kitabına bakın. Seleyi çıkartın. | |
| 4. | Servis el kitabına bakın. Ana sigortayı çıkarın. | |
| UYARI Yakıt sisteminde bakım yaparken sigara içmeyin ve çevrede açık alev veya kıvılcım olmamasına özen gösterin. Benzin, ölüme veya ciddi yaralanmaya neden olabilen son derece yanıcı ve patlayıcı bir maddedir. (00330a) | ||
| 5. | Servis el kitabına bakın. Yakıt deposunu çıkarın. |
Motor Bileşenlerini Çıkarma
- Servis el kitabına bakın. Mevcut hava filtresi grubunu çıkarın.
- Servis el kitabına bakın. Mevcut egzoz sistemini çıkarın.
- Servis el kitabına bakın. Motorun üst ucunu sökün.
KURULUM
Motoru ve Debriyaj Bileşenlerini Takma
- Servis el kitabına bakın. Egzoz sistemini takın.
- Hava filtresi tertibatını takın. Hava filtresi kiti içindeki yönergeleri izleyin.
Son Montaj
| 1. | Servis el kitabına bakın. Yakıt deposunu takın. | |
| 2. | Servis el kitabına bakın. Ana sigortayı takın. | |
| 3. | Servis el kitabına bakın. Seleyi takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. | |
DIKKAT Bu kiti takarken ECM'nin kalibrasyonunu tekrar yapmanız gerekir. ECM’nin düzgün kalibre edilmemesi motorda ciddi hasara neden olabilir. (00399b) | ||
| 4. | Kalibrasyon seçenekleri için Screamin Eagle Pro Kataloğuna başvurun veya bir Harley-Davidson bayisiyle iletişime geçin. | |
| 5. | Motoru çalıştırın. Uygun şekilde çalıştığından emin olmak için birkaç kez tekrar edin. |
Kullanım
Motosikleti alıştırmak için Kullanıcı El Kitabı içindeki RODAJ SÜRÜŞ KURALLARI'na başvurun.
SERVİS PARÇALARI
Şekil 1. Servis Parçaları: Screamin' Eagle Twin Cam 110 (1800 cc) Cıvatalı Dönüştürme Kiti
Tablo 1. Servis Parçaları: Screamin' Eagle Twin Cam 110 (1800 cc) Cıvatalı Dönüştürme Kiti
Öğe | Tanım (Miktar) | Parça Numarası | Öğe | Tanım (Miktar) | Parça Numarası | |
|---|---|---|---|---|---|---|
1 | Silindir grubu (Siyah) (2) | 16800102 | 6 | Conta, silindir başlığı (2) | 16801-07B | |
2 | Piston (2) | Ayrı Satılmaz | 7 | O-halka, silindir tapası (2) | 11256 | |
3 | Segman Seti (2) | 21951-11 | 8 | Conta, egzoz portu (2) | 65324-99A | |
4 | Piston pimi (2) | 22100001 | 9 | Mühür, çekiş manifoldu (2) | 26995-86B | |
5 | Piston pimi gergi rondelası (4) | 22097-99 | 10 | O-halka, karter dübeli (2) | 11273 | |
Notlar: Piston Kiti (21900050) 2'den 5’e kadar olanları içerir. Üst Uç Kam Conta Kiti (16500384) içine Madde 6-10 arası da dahil edilmiştir. | ||||||
Şekil 2. Servis Parçaları: Screamin' Eagle Twin Cam 110 (1800 cc) Cıvatalı Dönüştürme Kiti
Tablo 2. Servis Parçaları: Screamin' Eagle Twin Cam 110 (1800 cc) Cıvatalı Dönüştürme Kiti
Öğe | Tanım (Miktar) | Parça Numarası | Öğe | Tanım (Miktar) | Parça Numarası | |
|---|---|---|---|---|---|---|
1 | Conta, külbütör kapağı tabanı (2) | 16719-99B | 6 | O-halka, üst külbütör çubuğu kapağı (4) | 11293 | |
2 | Conta, külbütör kapağı üstü (2) | 17386-99A | 7 | O-halka, külbütör kolu desteği (2) | 11270 | |
3 | Conta, supap iticisi kapağı (2) | 18635-99B | 8 | Havalandırma cıvatası (4) | 4400 | |
4 | O-halka, orta külbütör çubuğu kapağı (4) | 11132A | 9 | Havalandırma grubu (2) | 17025-03A | |
5 | O-halka, alt külbütör çubuğu kapağı (4) | 11145A | 10 | Deflektör grubu (2) [conta (2) içerir] | 26500002 | |
Notlar: Üst Uç Conta Kiti (16500384) içine Madde 1-10 arası dahil edilmiştir. | ||||||

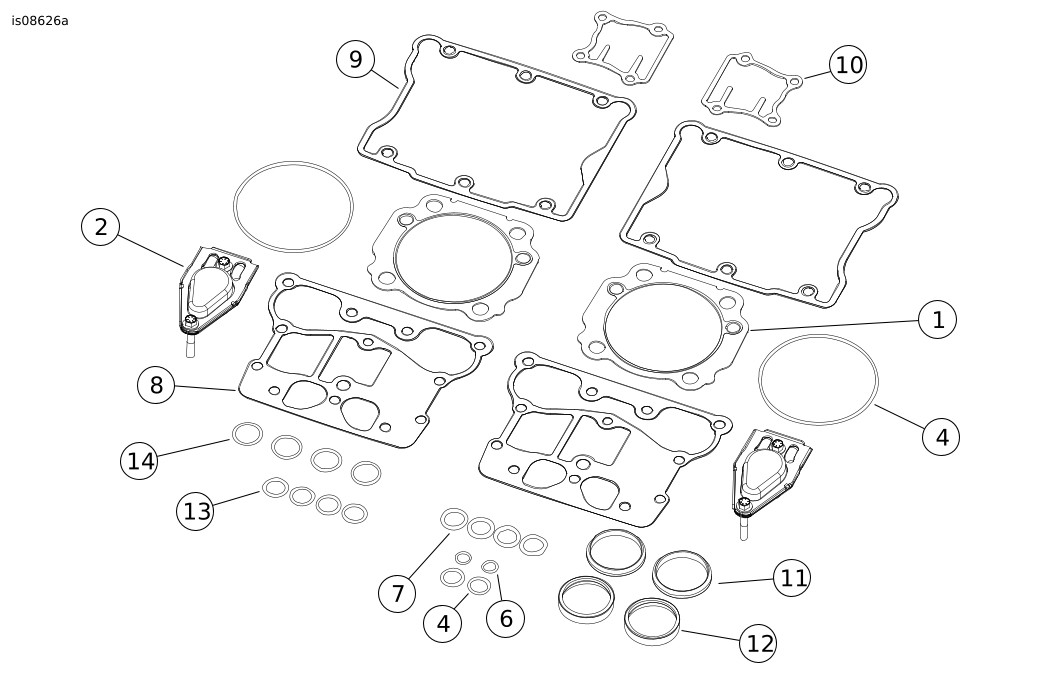

Şekil 3. Servis Parçaları: Screamin' Eagle Twin Cam 110 (1800 cc) Cıvatalı Dönüştürme Kiti
Tablo 3. Servis Parçaları: Screamin' Eagle Twin Cam 110 (1800 cc) Cıvatalı Dönüştürme Kiti
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | Conta, silindir başlığı (2) | 16801-07B |
2 | Havalandırma grubu (2) | 17025-03A |
3 | Supap contası (4) (gösterilmiyor) | 18094-02A |
4 | O-halka, silindir tapası (2) | 11256 |
5 | O-halka, külbütör kolu desteği (2) | 11270 |
6 | O-halka, karter dübeli (2) | 11273 |
7 | O-halka, üst külbütör çubuğu kapağı (4) | 11293 |
8 | Conta, külbütör kapağı tabanı (2) | 16719-99B |
9 | Conta, külbütör kapağı üstü (2) | 17386-99A |
10 | Conta, Supap iticisi kapağı (2) | 18635-99B |
11 | Mühür, çekiş manifoldu (2) | 26995-86B |
12 | Conta, egzoz portu (2) | 65324-83B |
13 | O-halka, orta külbütör çubuğu kapağı (4) | 11132A |
14 | O-halka, alt külbütör çubuğu kapağı (4) | 11145A |
4 inç Cıvatalanan Hava Soğutmalı Üst Uç ve Kam Conta Kitine (16500384) Madde 1 ile 14 arası dahil edilmiştir. | ||
