КОМПЛЕКТ ПЕРЕТВОРЕННЯ З КРІПЛЕННЯМ НА БОЛТАХ SCREAMIN' EAGLE 110 (1800 CC)
J062162018-11-02
ЗАГАЛЬНІ ВІДОМОСТІ
Номер комплекту
92500039
Моделі
Відомості щодо підбору моделей див. у роздрібному каталозі запчастин та аксесуарів або розділі "Частини та аксесуари" на веб-сайті www.harley-davidson.com (лише англійською мовою).
Вимоги щодо інсталяції
Для правильного встановлення цього комплекту може виникнути необхідність в окремому придбанні та встановленні додаткових частин чи аксесуарів.
Див. Каталог Screamin' Eagle
®
Pro або зверніться до найближчого дилера Harley-Davidson
®
.
ПРИМІТКА
Не використовуйте базові поршні CVO з 4-дюймовими болтовими циліндрами, інакше між поршнями і картером виникає перешкода.
ПОПЕРЕДЖЕННЯПравильно встановіть цей комплект, щоб гарантувати безпеку водія та пасажира. Виконуючи процедури, дотримуйтеся відповідного посібника з обслуговування. Якщо ви нездатні виконати цю процедуру або у вас немає потрібних інструментів, для встановлення зверніться до дилера Harley-Davidson. Неправильне встановлення цього комплекту може призвести до смерті або серйозних травм. (00333b)
ПРИМІТКА
Ця інструкція є частиною інформації, вміщеної в посібник з технічного обслуговування. Для встановлення цього комплекту необхідні інструкції з технічного обслуговування для цієї моделі мотоцикла. Посібники іншими мовами можна отримати в дилера Harley-Davidson.
Вміст комплекту
ПРИМІТКА
Цей комплект призначений тільки для високопродуктивних або гоночних застосувань і не є законним для продажу або використання на транспортних засобах із контрольованим рівнем забруднення. Цей комплект може анулювати обмежену гарантію на транспортний засіб або зменшити її обсяг.
Частини, пов'язані з роботою двигуна, ПРИЗНАЧЕНІ ТІЛЬКИ ДЛЯ ДОСВІДЧЕНИХ ВОДІЇВ.
ВИДАЛЕННЯ
Підготуйтеся до обслуговування
| 1. | Вимкніть протиугінну систему. | |
| 2. | Підніміть мотоцикл. | |
| 3. | Див. посібник з обслуговування. Зніміть сидіння. | |
| 4. | Див. посібник з обслуговування. Вийміть основний запобіжник. | |
| ПОПЕРЕДЖЕННЯ Обслуговуючи паливну систему, не куріть і не допускайте утворення відкритого полум’я або іскор у безпосередній близькості від неї. Бензин є надзвичайно легкозаймистою та вибухонебезпечною речовиною, яка може призвести до смерті або отримання серйозної травми. (00330a) | ||
| 5. | Див. посібник з обслуговування. Видаліть бак для пального. |
Видаліть деталі двигуна
- Див. посібник з обслуговування. Зніміть встановлений блок очищувача повітря.
- Див. посібник з обслуговування. Видаліть наявну вихлопну систему.
- Див. посібник з обслуговування. Розберіть верхню частину двигуна.
ВСТАНОВЛЕННЯ
Установіть двигун і компоненти зчеплення
- Див. посібник з обслуговування. Установіть систему відведення вихлопних газів
- Установіть блок компонентів повітряного фільтра Дотримуйтесь інструкцій для комплекту повітряного фільтра.
Остаточна збірка
| 1. | Див. посібник з обслуговування. Заповніть бак для пального. | |
| 2. | Див. посібник з обслуговування. Установіть основний запобіжник. | |
| 3. | Див. посібник з обслуговування. Установіть сидіння. Після встановлення сидіння потягніть його вгору, щоб переконатися, що воно надійно закріплене. | |
ПОВіДОМЛЕННЯ Під час установлення цього комплекту потрібно повторно відкалібрувати модуль ECM. Неналежне калібрування модуля ECM може призвести до значних пошкоджень двигуна. (00399b) | ||
| 4. | Див. каталог Screamin' Eagle Pro або зверніться до дилера Harley-Davidson, щоб отримати інформацію про варіанти калібрування. | |
| 5. | Запустіть двигун Повторіть кілька разів, щоб перевірити належне функціонування. |
Експлуатація
Зверніться до ПРАВИЛ РУХУ ДЛЯ ОБКАТКИ в посібнику користувача для отримання інформації щодо обкатки мотоцикла.
ЗАПЧАСТИНИ, ЩО ОБСЛУГОВУЮТЬСЯ

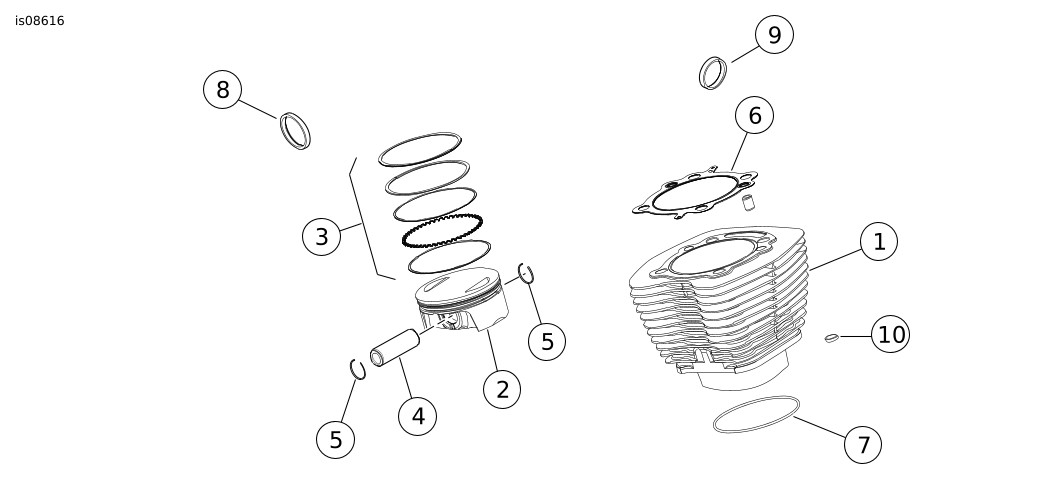

Малюнок 1. Запчастини, що обслуговуються: Комплект перетворення з кріпленням на болтах Screamin' Eagle Twin Cam 110 (1800 cc)
Таблиця 1. Запчастини, що обслуговуються: Комплект перетворення з кріпленням на болтах Screamin' Eagle Twin Cam 110 (1800 cc)
Поз. | Опис (кількість) | АРТИКУЛ | Поз. | Опис (кількість) | АРТИКУЛ | |
|---|---|---|---|---|---|---|
1 | Циліндр у зборі (чорний) (2) | 16800102 | 6 | Прокладка, головка циліндра (2) | 16801-07B | |
2 | Поршень (2) | Не продається окремо | 7 | Ущільнювальне кільце, цапфа циліндра (2) | 11256 | |
3 | Комплект поршневих кілець (2) | 21951-11 | 8 | Прокладка, вихлопний порт (2) | 65324-99A | |
4 | Палець поршня (2) | 22100001 | 9 | Ущільнення, впускний колектор (2) | 26995-86B | |
5 | Стопорне кільце пальця поршня (4) | 22097-99 | 10 | Ущільнювальне кільце, штифт картера (2) | 11273 | |
Примітки: Поршневий комплект (21900050) включає запчастини 2-5. Елементи з 6 по 10 також входять у комплект прокладок верхньої частини двигуна та ексцентрикового механізму (16500384). | ||||||
Малюнок 2. Запчастини, що обслуговуються: Комплект перетворення з кріпленням на болтах Screamin' Eagle Twin Cam 110 (1800 cc)
Таблиця 2. Запчастини, що обслуговуються: Комплект перетворення з кріпленням на болтах Screamin' Eagle Twin Cam 110 (1800 cc)
Поз. | Опис (кількість) | АРТИКУЛ | Поз. | Опис (кількість) | АРТИКУЛ | |
|---|---|---|---|---|---|---|
1 | Прокладка, основа кришки коромисла (2) | 16719-99B | 6 | Ущільнювальне кільце, верхня кришка штанги штовхача (4) | 11293 | |
2 | Прокладка, верхня частина кришки коромисла (2) | 17386-99A | 7 | Ущільнювальне кільце, опора важеля клапанного коромисла (2) | 11270 | |
3 | Прокладка, кришка штовхача (2) | 18635-99B | 8 | Болт сапуна (4) | 4400 | |
4 | Ущільнювальне кільце, середня кришка штанги штовхача (4) | 11132A | 9 | Сапун у зборі (2) | 17025-03A | |
5 | Ущільнювальне кільце, нижня кришка штанги штовхача (4) | 11145A | 10 | Дефлектор у зборі (2) [включає прокладки (2)] | 26500002 | |
Примітки: Елементи з 1 по 10 входять у комплект верхніх прокладок (16500384). | ||||||

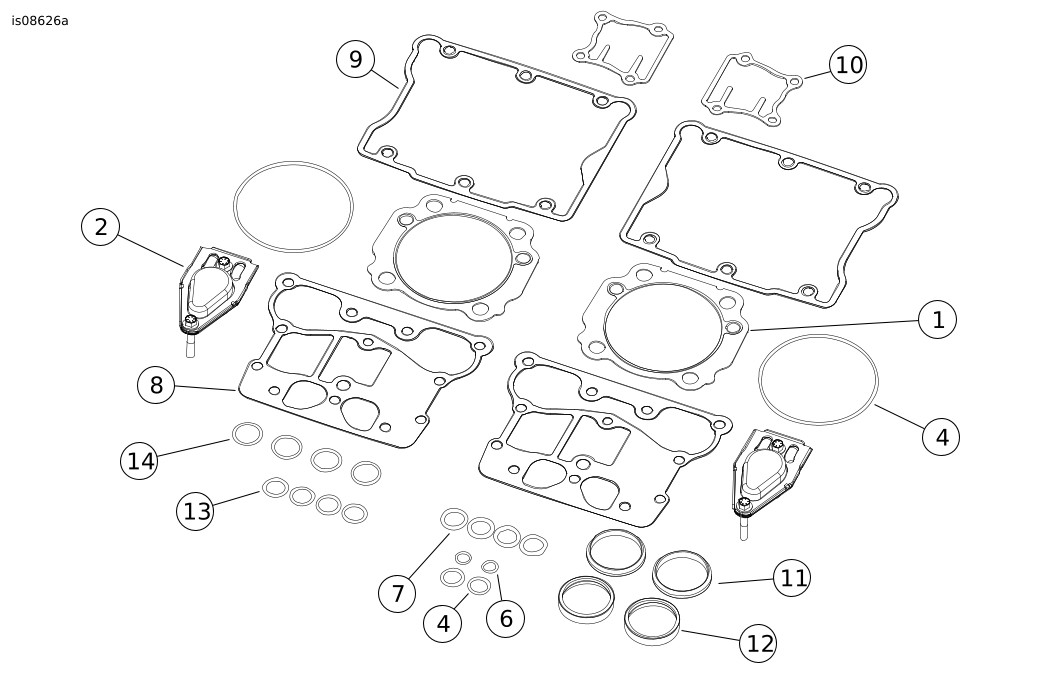

Малюнок 3. Запчастини, що обслуговуються: Комплект перетворення з кріпленням на болтах Screamin' Eagle Twin Cam 110 (1800 cc)
Таблиця 3. Запчастини, що обслуговуються: Комплект перетворення з кріпленням на болтах Screamin' Eagle Twin Cam 110 (1800 cc)
Поз. | Опис (кількість) | АРТИКУЛ |
|---|---|---|
1 | Прокладка, головка циліндра (2) | 16801-07B |
2 | Сапун у зборі (2) | 17025-03A |
3 | Ущільнення клапана (4) (не показано) | 18094-02A |
4 | Ущільнювальне кільце, цапфа циліндра (2) | 11256 |
5 | Ущільнювальне кільце, опора важеля клапанного коромисла (2) | 11270 |
6 | Ущільнювальне кільце, штифт картера (2) | 11273 |
7 | Ущільнювальне кільце, верхня кришка штанги штовхача (4) | 11293 |
8 | Прокладка, основа кришки коромисла (2) | 16719-99B |
9 | Прокладка, верхня частина кришки коромисла (2) | 17386-99A |
10 | Прокладка, кришка штовхача (2) | 18635-99B |
11 | Ущільнення, впускний колектор (2) | 26995-86B |
12 | Прокладка, вихлопний порт (2) | 65324-83B |
13 | Ущільнювальне кільце, середня кришка штанги штовхача (4) | 11132A |
14 | Ущільнювальне кільце, нижня кришка штанги штовхача (4) | 11145A |
Елементи з 1 по 14 входять у комплект 4 прокладок верхньої частини двигуна та ексцентрикового механізму з повітряним охолодженням, що кріпляться на болтах (16500384). | ||
