SCREAMIN' EAGLE 110 (1800 CC) KÜLGEKRUVITAV MUUTMISKOMPLEKT
J062162018-11-02
ÜLDOSA
Komplekti number
92500039
Mudelid
Mudeli sobivuse teavet vaadake P&A jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).
Paigaldusnõuded
Selle komplekti nõuetekohase paigaldamise jaoks võib olla vajalik eraldi müüdavate lisaosade või tarvikute ostmine ja paigaldamine.
Vt Screamin' Eagle
®
Pro kataloogi või võtke ühendust Harley-Davidson
®
-i edasimüüjaga.
MÄRKUS.
Ärge kasutage 4" külgekruvitavate silindritega CVO kolbe, sest see võib põhjustada kolbide ja karteri kokkusobimatust.
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
MÄRKUS.
See juhiste leht viitab hooldusjuhendi teabele. Paigaldamiseks on vaja teie mootorratta mudeli hooldusjuhendit. See on saadaval Harley-Davidson®-i edasimüüjate juures.
Komplekti sisu
MÄRKUS.
Komplekt pole mõeldud suure võimsusega või võidusõidu kasutuseks ning seda pole lubatud müüa ega kasutada heitekontrolliga mootorsõidukitel. Komplekt võib sõiduki garantiid piirata või selle tühiseks muuta.
Mootoriga seotud jõudlusosad on mõeldud AINULT KOGENUD JUHILE.
EEMALDAMINE
Ettevalmistamine hoolduseks
| 1. | Vabastage turvasüsteem. | |
| 2. | Tõstke mootorratas üles. | |
| 3. | Vaadake hooldusjuhendit. Eemaldage iste. | |
| 4. | Vaadake hooldusjuhendit. Eemaldage peakaitse. | |
| HOIATUS! Kütusesüsteemi hooldamisel ärge suitsetage ega hoidke seda lahtise leegi või sädemete läheduses. Bensiin on väga kergesti süttiv ja väga plahvatusohtlik, mis võib põhjustada surma või raskeid vigastusi. (00330a) | ||
| 5. | Vaadake hooldusjuhendit. Eemaldage kütusepaak. |
Eemaldage mootori osad
- Vaadake hooldusjuhendit. Eemaldage olemasolev õhupuhasti koost.
- Vaadake hooldusjuhendit. Eemaldage olemasolev väljalaskesüsteem.
- Vaadake hooldusjuhendit. Võtke mootori ülemine ots lahti.
PAIGALDAMINE
Paigaldage mootori ja sidur komponendid
- Vaadake hooldusjuhendit. Paigaldage väljalaskesüsteem.
- Paigaldage õhupuhasti koost. Järgige õhupuhasti komplektis olevaid juhiseid.
Lõplik kokkupanek
| 1. | Vaadake hooldusjuhendit. Paigaldage kütusepaak. | |
| 2. | Vaadake hooldusjuhendit. Paigaldage peakaitse. | |
| 3. | Vaadake hooldusjuhendit. Paigaldage iste. Tõmmake istet üles, et kontrollida, kas see on pärast paigaldamist kinnitatud. | |
TEADE Peate selle komplekti paigaldamisel elektrilise juhtploki uuesti kalibreerima. Suutmatus elektrilist juhtplokki korralikult kalibreerida võib põhjustada mootorile raskeid vigastusi. (00399b) | ||
| 4. | Kalibreerimisvõimalusi vt Screamin' Eagle Pro kataloogist või võtke ühendust Harley-Davidsoni edasimüüjaga. | |
| 5. | Käitage mootorit. Korrake mitu korda, et kontrollida korralikult toimimist. |
Kasutamine
Mootorratta sissesõitmiseks vt kasutusjuhendis olevaid SISSESÕITMISE EESKIRJU.
HOOLDATAVAD OSAD

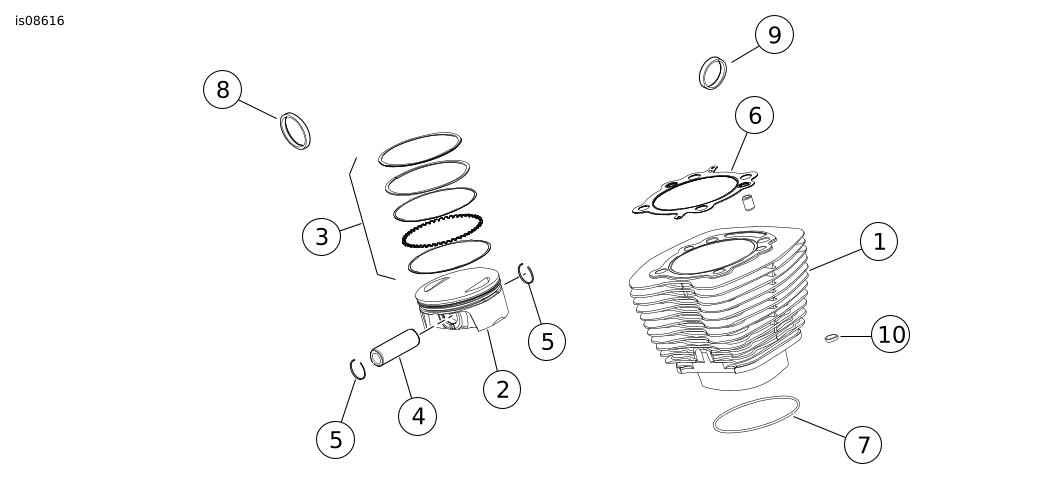

Joonis 1. Hooldatavad osad: Screamin' Eagle Twin Cam 110 (1800 cc) külgekruvitav muutmiskomplekt
Tabel 1. Hooldatavad osad: Screamin' Eagle Twin Cam 110 (1800 cc) külgekruvitav muutmiskomplekt
Üksus | Kirjeldus (kogus) | Tootenumber | Üksus | Kirjeldus (kogus) | Tootenumber | |
|---|---|---|---|---|---|---|
1 | Silindrikoost (must) (2) | 16800102 | 6 | Tihend, plokikaas (2) | 16801-07B | |
2 | Kolb (2) | Ei müüda eraldi | 7 | O-rõngas, silindri toru (2) | 11256 | |
3 | Kolvirõnga komplekt (2) | 21951-11 | 8 | Tihend, väljalaskeava (2) | 65324-99A | |
4 | Kolvi tihvt (2) | 22100001 | 9 | Tihend, sisselaskekollektor (2) | 26995-86B | |
5 | Kolvi tihvti vedruklamber (4) | 22097-99 | 10 | O-rõngas, karteri seadetihvt (2) | 11273 | |
Märkused. Kolvi komplekt (21900050) sisaldab 2–5. Artiklid 6–10 kuuluvad ka ülaosa klapikaanetihendi komplekti (16500384). | ||||||

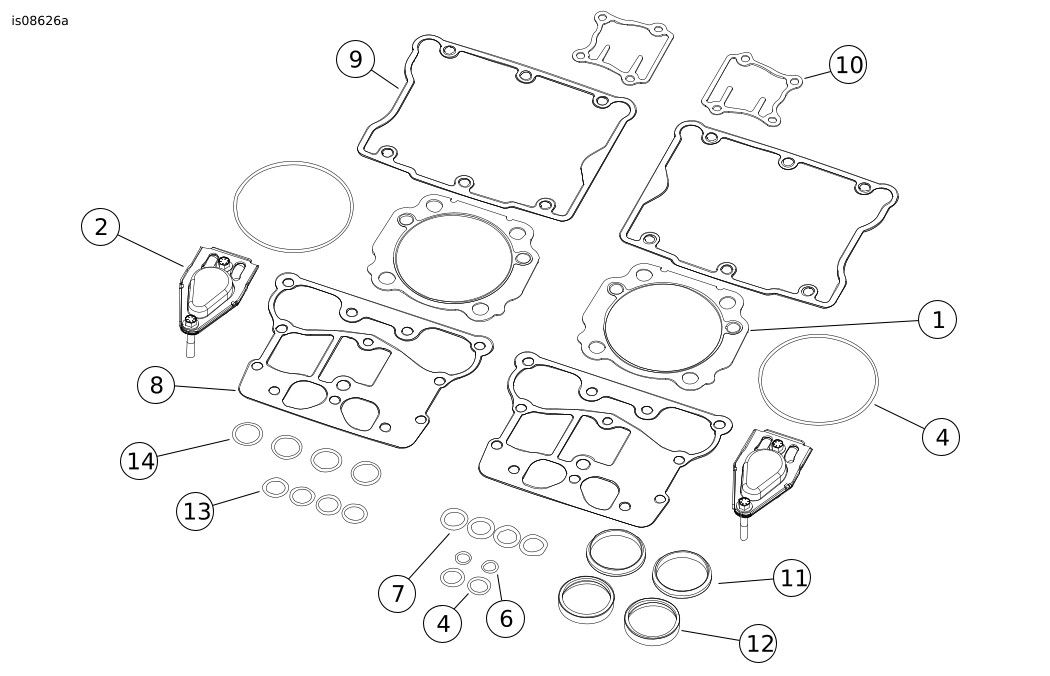

Joonis 2. Hooldatavad osad: Screamin' Eagle Twin Cam 110 (1800 cc) külgekruvitav muutmiskomplekt
Tabel 2. Hooldatavad osad: Screamin' Eagle Twin Cam 110 (1800 cc) külgekruvitav muutmiskomplekt
Üksus | Kirjeldus (kogus) | Tootenumber | Üksus | Kirjeldus (kogus) | Tootenumber | |
|---|---|---|---|---|---|---|
1 | Tihend, klapikaane alus (2) | 16719-99B | 6 | O-rõngas, ülemise tõukurvarda kate (4) | 11293 | |
2 | Tihend, klapikaane ülaosa (2) | 17386-99A | 7 | O-rõngas, nookuri tugi (2) | 11270 | |
3 | Tihend, tõukuri kate (2) | 18635-99B | 8 | Rõhuühtlusti polt (4) | 4400 | |
4 | O-rõngas, keskmise tõukurvarda kate (4) | 11132A | 9 | Rõhuühtlusti koost (2) | 17025-03A | |
5 | O-rõngas, alumise tõukurvarda kate (4) | 11145A | 10 | Vaheseina koost (2) [sisaldab tihendeid (2)] | 26500002 | |
Märkused. Artiklid 1–10 kuuluvad ka ülaosa klapikaanetihendi komplekti (16500384). | ||||||
Joonis 3. Hooldatavad osad: Screamin' Eagle Twin Cam 110 (1800 cc) külgekruvitav muutmiskomplekt
Tabel 3. Hooldatavad osad: Screamin' Eagle Twin Cam 110 (1800 cc) külgekruvitav muutmiskomplekt
Üksus | Kirjeldus (kogus) | Tootenumber |
|---|---|---|
1 | Tihend, plokikaas (2) | 16801-07B |
2 | Rõhuühtlusti koost (2) | 17025-03A |
3 | Klapitihend (4) (pole näidatud) | 18094-02A |
4 | O-rõngas, silindri toru (2) | 11256 |
5 | O-rõngas, nookuri tugi (2) | 11270 |
6 | O-rõngas, karteri seadetihvt (2) | 11273 |
7 | O-rõngas, ülemise tõukurvarda kate (4) | 11293 |
8 | Tihend, klapikaane alus (2) | 16719-99B |
9 | Tihend, klapikaane ülaosa (2) | 17386-99A |
10 | Tihend, tõukuri kate (2) | 18635-99B |
11 | Tihend, sisselaskekollektor (2) | 26995-86B |
12 | Tihend, väljalaskeava (2) | 65324-83B |
13 | O-rõngas, keskmise tõukurvarda kate (4) | 11132A |
14 | O-rõngas, alumise tõukurvarda kate (4) | 11145A |
Artiklid 1–14 kuuluvad ka 4" külgekruvitava õhkjahutusega ülaosa ja klapikaanetihendi komplekti (16500384). | ||
