SCREAMIN ' EAGLE 110 (1800 CC) BOLT-ON KONVERSIO -PAKKI
J062162018-11-02
YLEISTÄ
Sarjan numero
92500039
Mallit
Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).
Asennusvaatimukset
Tämän sarjan asennus saattaa edellyttää erikseen ostettavia ja asennettavia osia tai lisävarusteita.
Katso Screamin ' Eagle
®
Pro Verkkokauppa tai ota yhteys Harley-Davidson
®
jälleenmyyjään.
HUOMAUTUS
Älä käytä CVO-mäntiä 4 tuuman Bolt-on sylintereiden kanssa, tai häiriöitä mäntien ja kampikammion välillä ilmenee.
VAROITUSKuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tähän asennukseen tarvitaan moottoripyörämallisi korjaamokäsikirja. Saat käsikirjan Harley-Davidson-jälleenmyyjältä.
Sarjan sisältö
HUOMAUTUS
Tämä sarja on tarkoitettu korkean suorituskyvyn tai kilpailu-sovelluksiin ja sen myynti tai käyttö ei ole laillista päästökontrolloiduissa moottoriajoneuvoissa. Tämä pakki saattaa vähentää tai nollata rajoitetun ajoneuvotakuun.
Moottoreihin liittyvät viritysosat on tarkoitettu VAIN KOKENEILLE KULJETTAJILLE.
IRROTTAMINEN
Valmistelu huoltoa varten
| 1. | Kytke turvajärjestelmä pois käytöstä. | |
| 2. | Nosta moottoripyörä | |
| 3. | Katso lisätietoja korjaamokäsikirjasta. Irrota satula. | |
| 4. | Katso lisätietoja korjaamokäsikirjasta. Irrota pääsulake. | |
| VAROITUS Kun huollat polttoainejärjestelmää, älä tupakoi. Pidä se etäällä avotulesta ja kipinöistä. Bensiini on erittäin helposti syttyvää ja räjähtävää, mikä voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00330a) | ||
| 5. | Katso lisätietoja korjaamokäsikirjasta. Irrota polttoainesäiliö. |
Irrota moottorin osat
- Katso lisätietoja korjaamokäsikirjasta. Irrota olemassa oleva ilmanpuhdistinyksikkö.
- Katso lisätietoja korjaamokäsikirjasta. Irrota olemassa oleva pakoputkisto.
- Katso lisätietoja korjaamokäsikirjasta. Pura moottorin yläpäähä.
ASENTAMINEN
Asenna moottorin ja kytkimen osat
- Katso lisätietoja korjaamokäsikirjasta. Asenna pakoputkisto.
- Asenna ilmanpuhdistinyksikkö. Seuraa ohjeita Ilmastoinnin puhdistus-pakissa.
Lopullinen kokoonpano
| 1. | Katso lisätietoja korjaamokäsikirjasta. Asenna polttoainesäiliö. | |
| 2. | Katso lisätietoja korjaamokäsikirjasta. Asenna pääsulake. | |
| 3. | Katso lisätietoja korjaamokäsikirjasta. Asenna satula. Kun satula on asennettu, varmista sen kiinnitys vetämällä sitä ylöspäin. | |
HUOMAUTUS ECM on kalibroitava uudelleen tämän sarjan asennuksen yhteydessä. Jos ECM:ää ei kalibroida asianmukaisesti uudelleen, seurauksena voi olla vakava moottorivaurio. (00399b) | ||
| 4. | Lisätietoja Screamin Eagle Pro Street Tuner -moduulista saa Screamin' Eagle Pro -tuoteluettelosta tai ottamalla yhteyden Harley-Davidson-jälleenmyyjään kalibrointia koskien. | |
| 5. | Käynnistä moottori. Toista tämä useita kertoja oikean toiminnan varmistamiseksi. |
Käyttäminen
Katso ohjeet ajoneuvon sisäänajoon käyttöohjekirjan kohdasta SISÄÄNAJO-OHJEET.
HUOLTO-OSAT

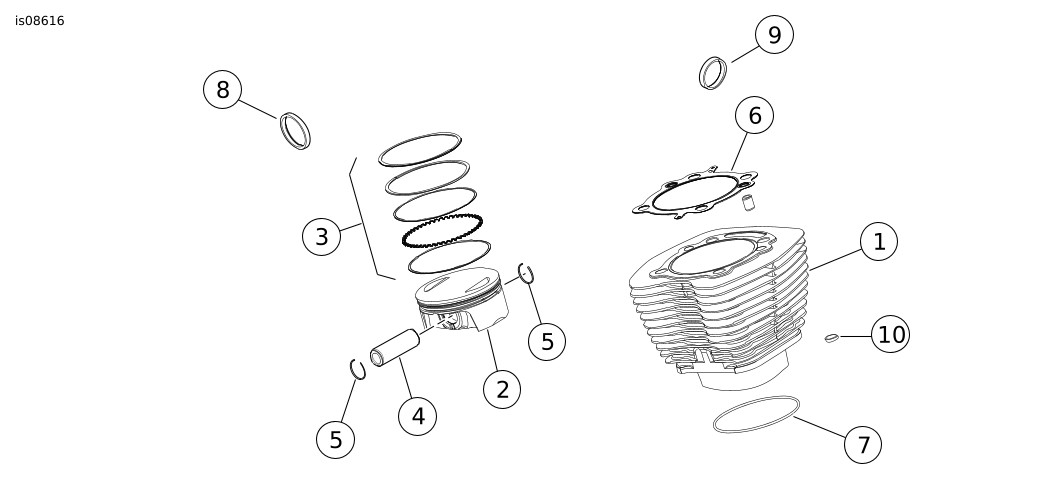

Kuva 1. Huolto-osat: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Konversio -pakki
Taulukko 1. Huolto-osat: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Konversio -pakki
Kohde | Kuvaus (määrä) | Osanumero | Kohde | Kuvaus (määrä) | Osanumero | |
|---|---|---|---|---|---|---|
1 | Sylinteriliitos (musta) (2) | 16800102 | 6 | Suojukset, sylinterinkannet (2) | 16801-07B | |
2 | Mäntä (2) | Ei myytävänä erikseen | 7 | O-rengas, sylinteri tappi (2) | 11256 | |
3 | Mäntä-rengassarja (2) | 21951-11 | 8 | Tiiviste, ilmanpoistoaukko (2) | 65324-99A | |
4 | Männän nasta (2) | 22100001 | 9 | Tiiviste, imusarja (2) | 26995-86B | |
5 | Männän nastan varmistusrengas (4) | 22097-99 | 10 | O-rengas, kampikammion tappi (2) | 11273 | |
Huomautuksia: Mäntäsarja (21900050) sisältää 2-5. Tarvikkeet 6-10 ovat sisällytetty Top End Cam Gasket Kit -pakkiin (16500384). | ||||||
Kuva 2. Huolto-osat: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Konversio -pakki
Taulukko 2. Huolto-osat: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Konversio -pakki
Kohde | Kuvaus (määrä) | Osanumero | Kohde | Kuvaus (määrä) | Osanumero | |
|---|---|---|---|---|---|---|
1 | Tiiviste, keinuvivun alakate (2) | 16719-99B | 6 | O-rengas, ylempi työntötangon kansi (4) | 11293 | |
2 | Tiiviste, keinuvivun yläkate (2) | 17386-99A | 7 | O-rengas, keinuvivun käsituki (2) | 11270 | |
3 | Tiiviste, venttiilinvälyksen kansi (2) | 18635-99B | 8 | Huohotinputki (4) | 4400 | |
4 | O-rengas, keskimmäinen työntötangon kansi (4) | 11132A | 9 | Huohotinasetelma (2) | 17025-03A | |
5 | O-rengas, alempi työntötangon kansi (4) | 11145A | 10 | Vaimentimen kokoonpano (2) [sisältää tiivisteet (2)] | 26500002 | |
Huomautuksia: Tarvikkeet 1-10 on sisällytetty Top End Gasket Kit -pakkiin (16500384). | ||||||

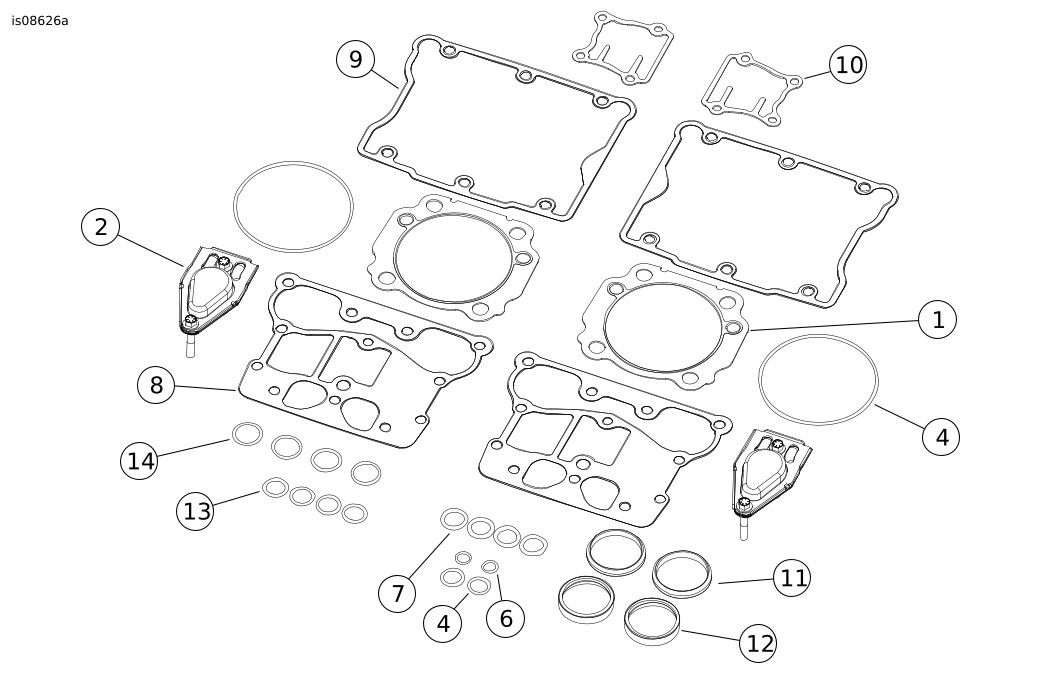

Kuva 3. Huolto-osat: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Konversio -pakki
Taulukko 3. Huolto-osat: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Konversio -pakki
Kohde | Kuvaus (määrä) | Osanumero |
|---|---|---|
1 | Suojukset, sylinterinkannet (2) | 16801-07B |
2 | Huohotinasetelma (2) | 17025-03A |
3 | Venttiilin tiiviste (4) (ei kuvassa) | 18094-02A |
4 | O-rengas, sylinteri tappi (2) | 11256 |
5 | O-rengas, keinuvivun käsituki (2) | 11270 |
6 | O-rengas, kampikammion tappi (2) | 11273 |
7 | O-rengas, ylempi työntötangon kansi (4) | 11293 |
8 | Tiiviste, keinuvivun alakate (2) | 16719-99B |
9 | Tiiviste, keinuvivun yläkate (2) | 17386-99A |
10 | Tiiviste, venttiilinvälyksen kansi (2) | 18635-99B |
11 | Tiiviste, imusarja (2) | 26995-86B |
12 | Tiiviste, ilmanpoistoaukko (2) | 65324-83B |
13 | O-rengas, keskimmäinen työntötangon kansi (4) | 11132A |
14 | O-rengas, alempi työntötangon kansi (4) | 11145A |
Kohdat 1 – 14 sisältyvät 4 tuuman Bolt-on Air Colled Top End and Cam Gasket Kit -pakkiin (16500384). | ||
