骑手脚踏板套件
J063562016-08-22
概述
套件编号
50500515、50500527、50500640
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
注意
在软尾车型上，不那么容易接触到停车架蝶片。
安装要求
此说明书引用了维修手册信息。此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
安装
| 1. | 拆下两个铰链螺栓以及将现有脚踏板固定到安装支架的锁紧螺母，并拆下脚踏板。保留五金件以待重新安装。 | |||||
| 2. | 清洁并检查脚踏板支架，如果磨损、锈蚀或损坏则予更换。 | |||||

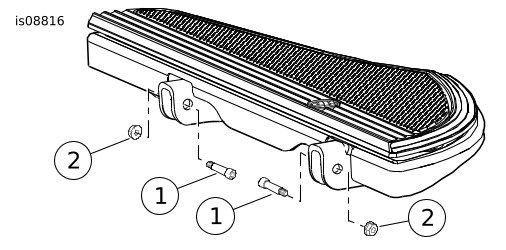

| 3. | 参见图1。将正确的脚踏板放在安装支架上适当的位置。对准各孔，安装第1步中拆下的枢轴螺丝和螺母。将螺丝（1）定位至支架内侧，将螺母（2）定位至外侧。 |
图1。 枢轴螺丝朝向 | ||||
| 4. | 拧紧至 9–12 N·m (60–80 in-lbs)。 | |||||
| 5. | 检查脚踏板是否能够在铰链螺栓上自由转动。 | |||||
| 6. | 在对侧重复操作。 |
维修零件

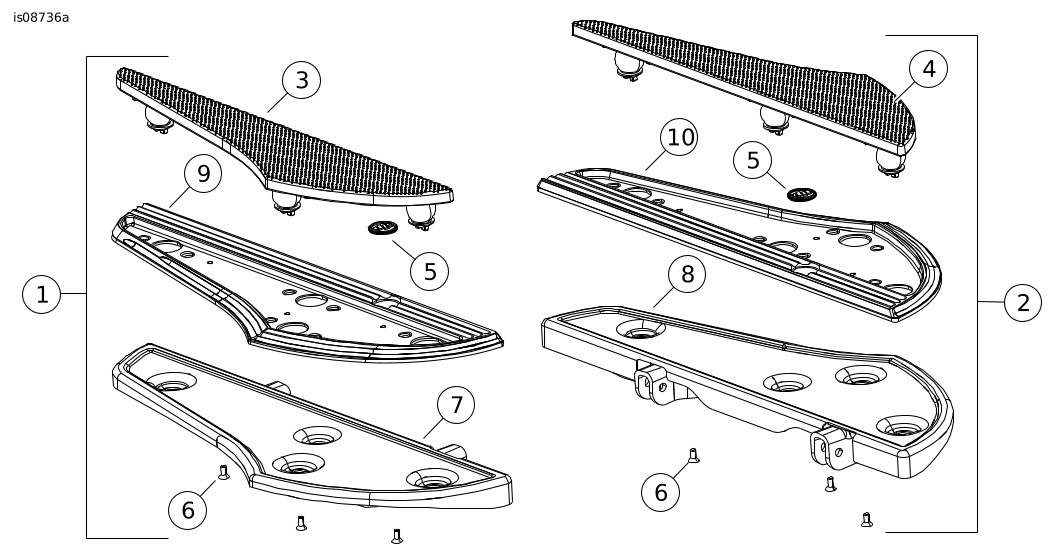

图2。 维修零件：骑手脚踏板
表1。 维修零件表
项目 | 描述（数量） | 零件编号 |
|---|---|---|
1 | 右侧骑手脚踏板组件（黑色）（未显示） | 50500641 |
右侧骑手脚踏板组件（加工切槽）（未显示） | 50500529 | |
右侧骑手脚踏板组件（镀铬） | 50500517 | |
2 | 左侧骑手脚踏板组件（黑色）（未显示） | 50500642 |
左侧骑手脚踏板组件（加工切槽）（未显示） | 50500530 | |
左侧骑手脚踏板组件（镀铬） | 50500518 | |
3 | 右侧骑手脚踏板橡胶衬垫（所有车型） | 50500556 |
4 | 左侧骑手脚踏板橡胶衬垫（所有车型） | 50500557 |
5 | 徽章 | 14100874 |
6 | 螺丝，#10-24 x 0.216英寸（6） | 不单独出售 |
7 | 右侧骑手脚踏板装饰（黑色）（未显示） | 不单独出售 |
右侧骑手脚踏板装饰（加工切槽）（未显示） | 不单独出售 | |
右侧骑手脚踏板装饰（镀铬） | 不单独出售 | |
8 | 左侧骑手脚踏板装饰（黑色）（未显示） | 不单独出售 |
左侧骑手脚踏板装饰（加工切槽）（未显示） | 不单独出售 | |
左侧骑手脚踏板装饰（镀铬） | 不单独出售 | |
9 | 右侧骑手脚踏板盘（黑色）（未显示） | 不单独出售 |
右侧骑手脚踏板盘（加工切槽）（未显示） | 不单独出售 | |
右侧骑手脚踏板盘（镀铬） | 不单独出售 | |
10 | 左侧骑手脚踏板盘（黑色）（未显示） | 不单独出售 |
左侧骑手脚踏板盘（加工切槽）（未显示） | 不单独出售 | |
左侧骑手脚踏板盘（镀铬） | 不单独出售 |
